2005 年天津工业大学电子技术基础考研真题
一.填空题
1、半导体在热(或光照)作用下产生 ()、 ()对,这种现象称为 ()。
2.S、G 和 D 分别为场效应管的() 、 ()和(),B 一般为() 。
3.一般放大电路求解静态工作点应利用 ()通道,求解动态参数应利用 ()通道。
4.多级放大电路有 ()、() 、() 和 ()等耦合方式。
5.电压放大电路输出级的两个基本要求:一是() ,二是 ()。
6.双极型管组成的集成运放,输入级多用 ()电路。
7.波特图由() 和 ()组成。
8 . 对 于 放 大 电 路 , 所 谓 开 环 是 指() ; 闭 环 是指 ()。
9.引入() 反馈,可以提高放大电路的输入电阻;引入()反馈,可以减少放大电路的输
入电阻 。
10.稳定输出电压,应引入 ()反馈;稳定输出电流,应引入 ()负反馈
11.产生正弦波振荡的幅值条件是 (),相角条件是 ()。
12.单相交流电经过 ()、() 、() 和 ()转换可形成稳定的直流电源。

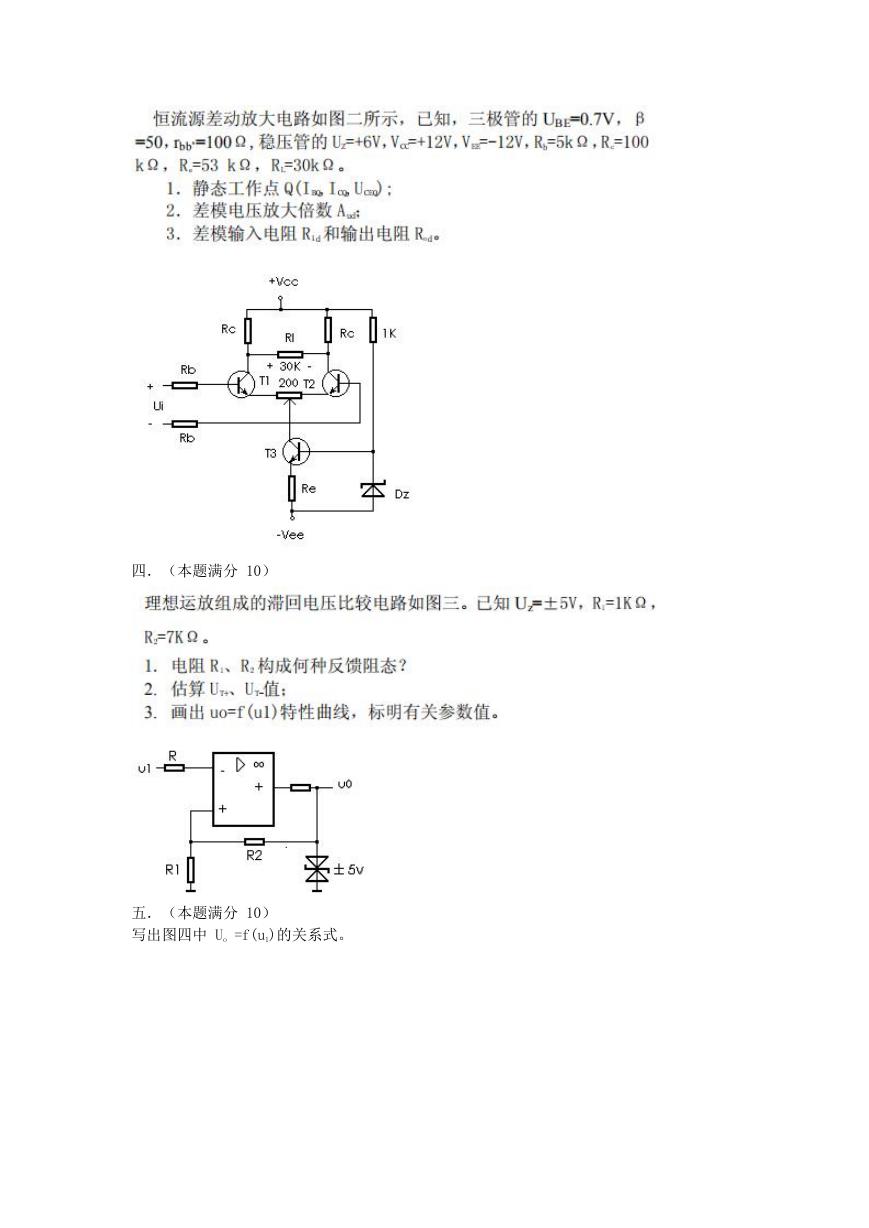

二.(本题满分 15)
电路如图一所示,试计算该电路:
三.(本题满分 15)
四.(本题满分 10)
五.(本题满分 10)
写出图四中 Uo =f(u1)的关系式。
六.(本题满分 8)

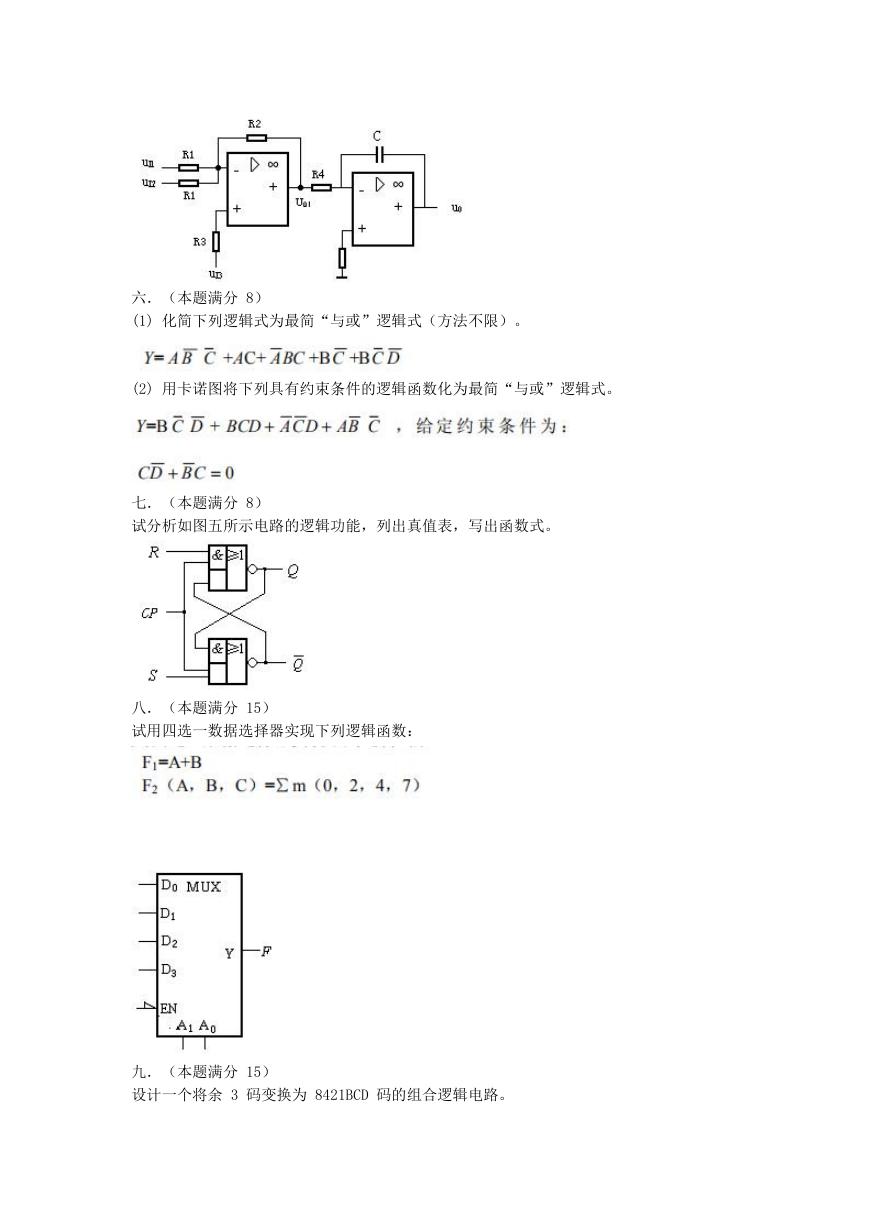

(1) 化简下列逻辑式为最简“与或”逻辑式(方法不限)。
(2) 用卡诺图将下列具有约束条件的逻辑函数化为最简“与或”逻辑式。
七.(本题满分 8)
试分析如图五所示电路的逻辑功能,列出真值表,写出函数式。
八.(本题满分 15)
试用四选一数据选择器实现下列逻辑函数:
九.(本题满分 15)
设计一个将余 3 码变换为 8421BCD 码的组合逻辑电路。

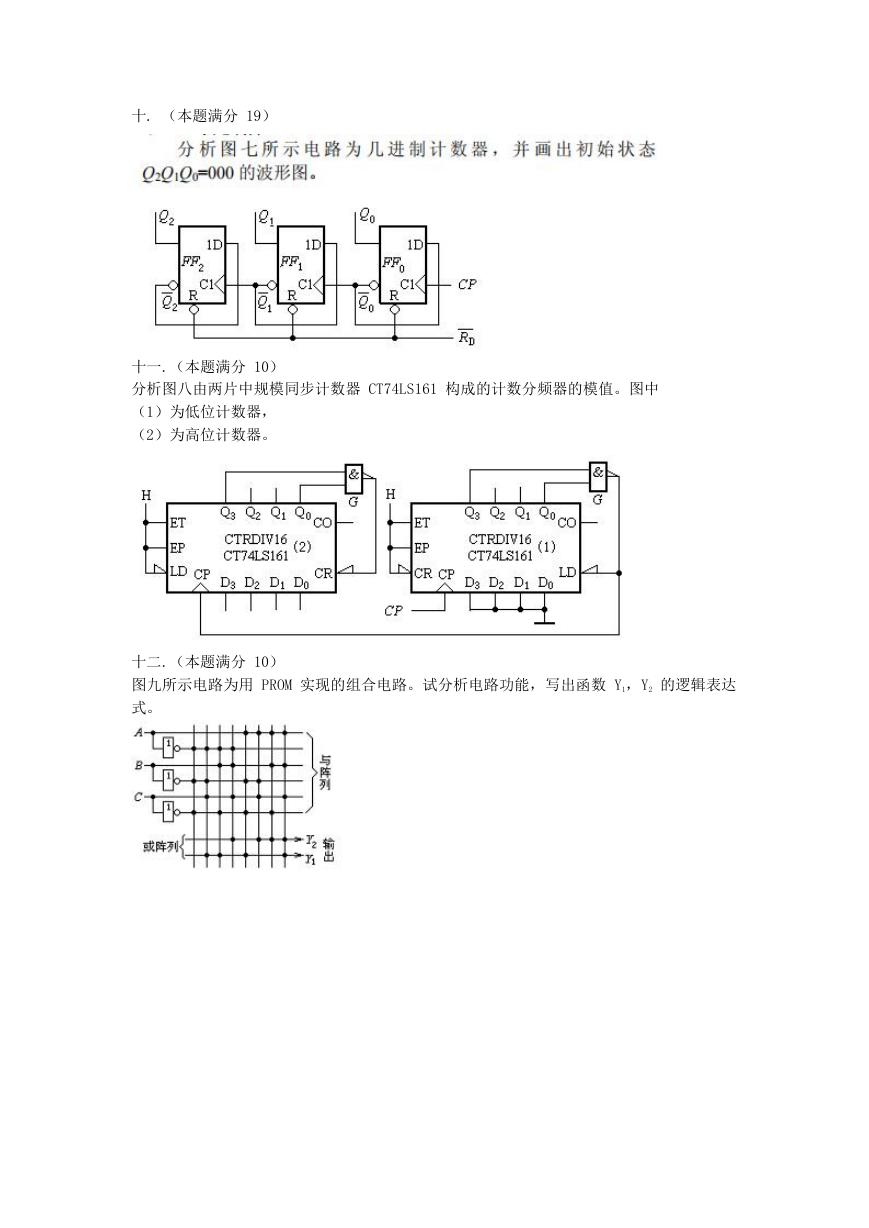

十. (本题满分 19)
十一.(本题满分 10)
分析图八由两片中规模同步计数器 CT74LS161 构成的计数分频器的模值。图中
(1)为低位计数器,
(2)为高位计数器。
十二.(本题满分 10)
图九所示电路为用 PROM 实现的组合电路。试分析电路功能,写出函数 Y1,Y2 的逻辑表达
式。
