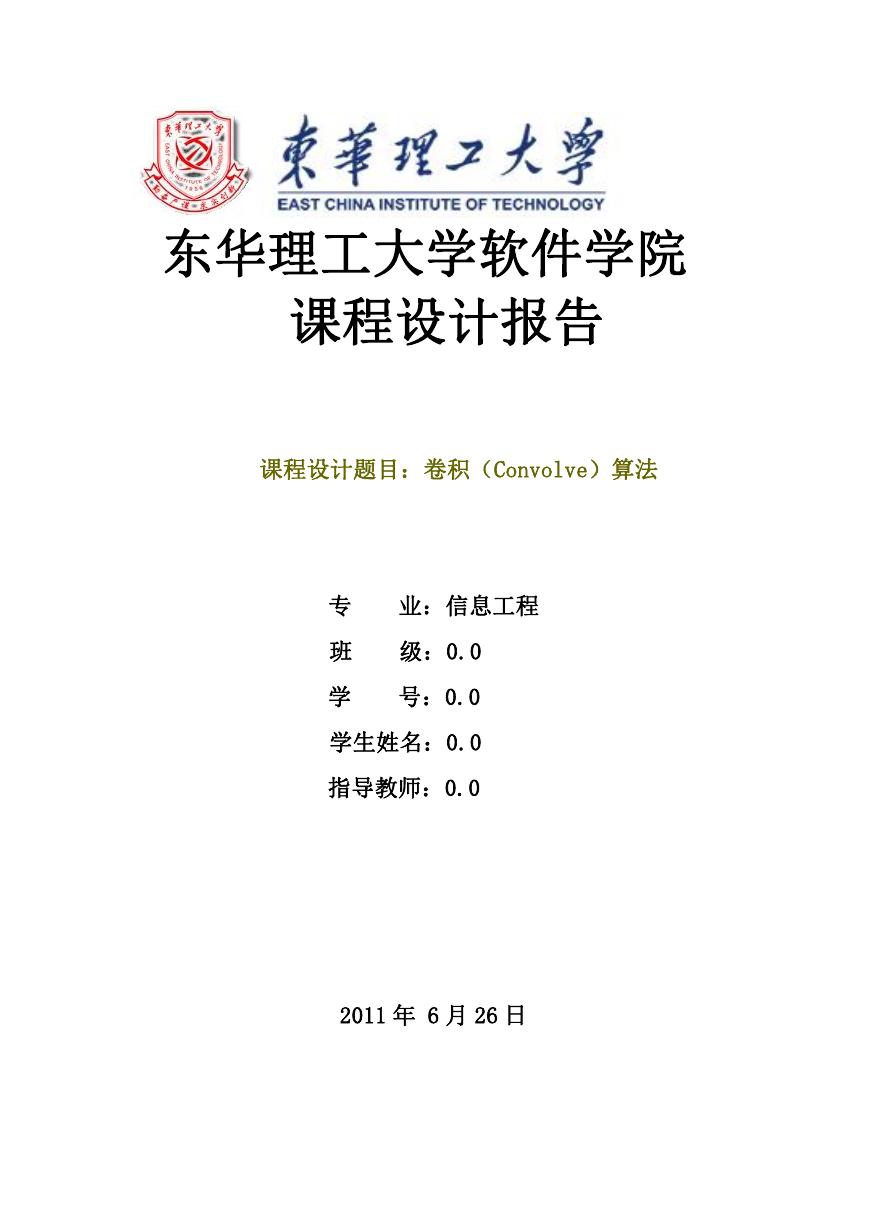

东华理工大学软件学院课程设计报告课程设计题目：卷积（Convolve）算法专班学业：信息工程级：0.0 号：0.0 学生姓名：0.0 指导教师：0.0 2011 年 6 月 26 日

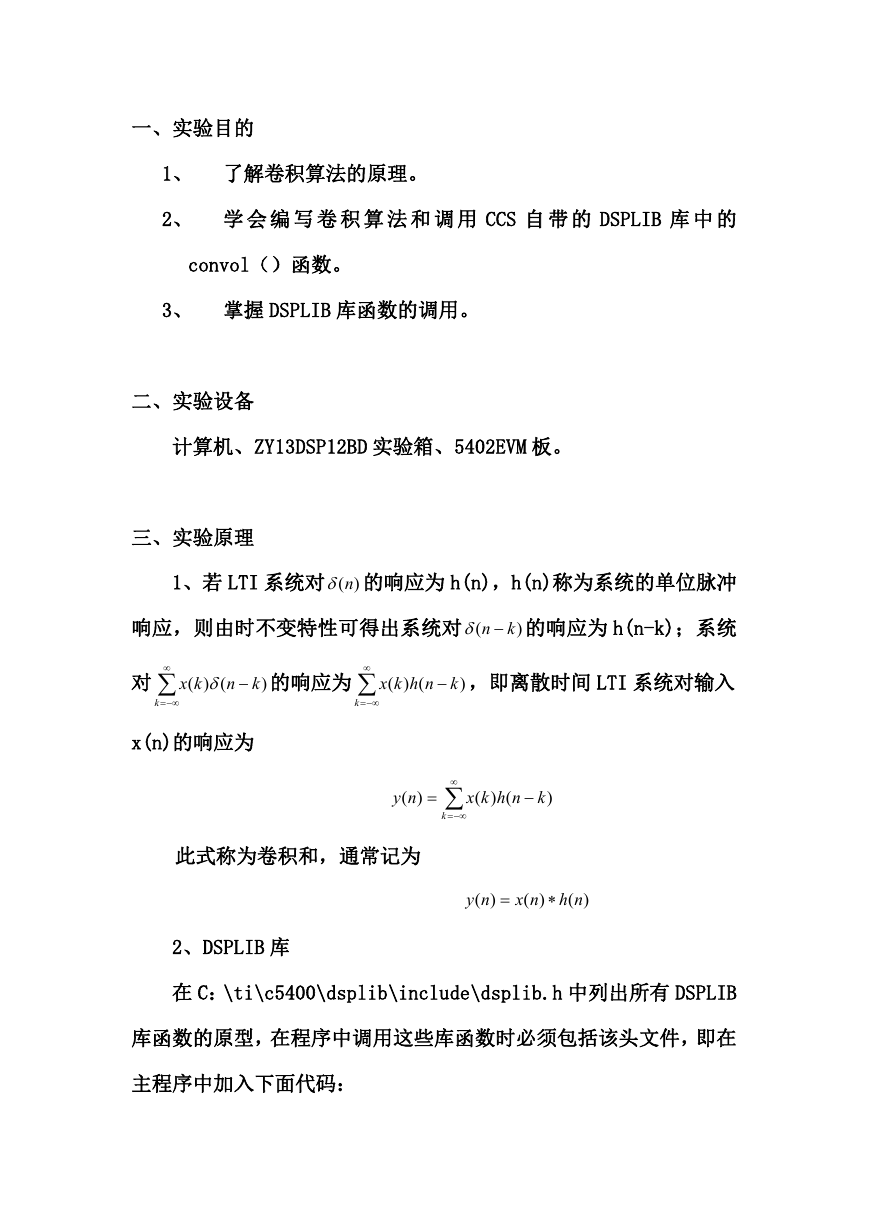

一、实验目的 1、了解卷积算法的原理。 2、学会编写卷积算法和调用 CCS 自带的 DSPLIB 库中的 convol（）函数。 3、掌握 DSPLIB 库函数的调用。二、实验设备计算机、ZY13DSP12BD 实验箱、5402EVM 板。三、实验原理 1、若 LTI 系统对 )(n 的响应为 h(n)，h(n)称为系统的单位脉冲响应，则由时不变特性可得出系统对 kn  ( ) 的响应为 h(n-k)；系统对  k  ()(  kx kn  ) 的响应为  k  ()( knhkx  ) ，即离散时间 LTI 系统对输入 x(n)的响应为 )( ny  此式称为卷积和，通常记为  k  ()( knhkx  ) 2、DSPLIB 库 )( ny  )( nx  )( nh 在 C：\ti\c5400\dsplib\include\dsplib.h 中列出所有 DSPLIB 库函数的原型，在程序中调用这些库函数时必须包括该头文件，即在主程序中加入下面代码：

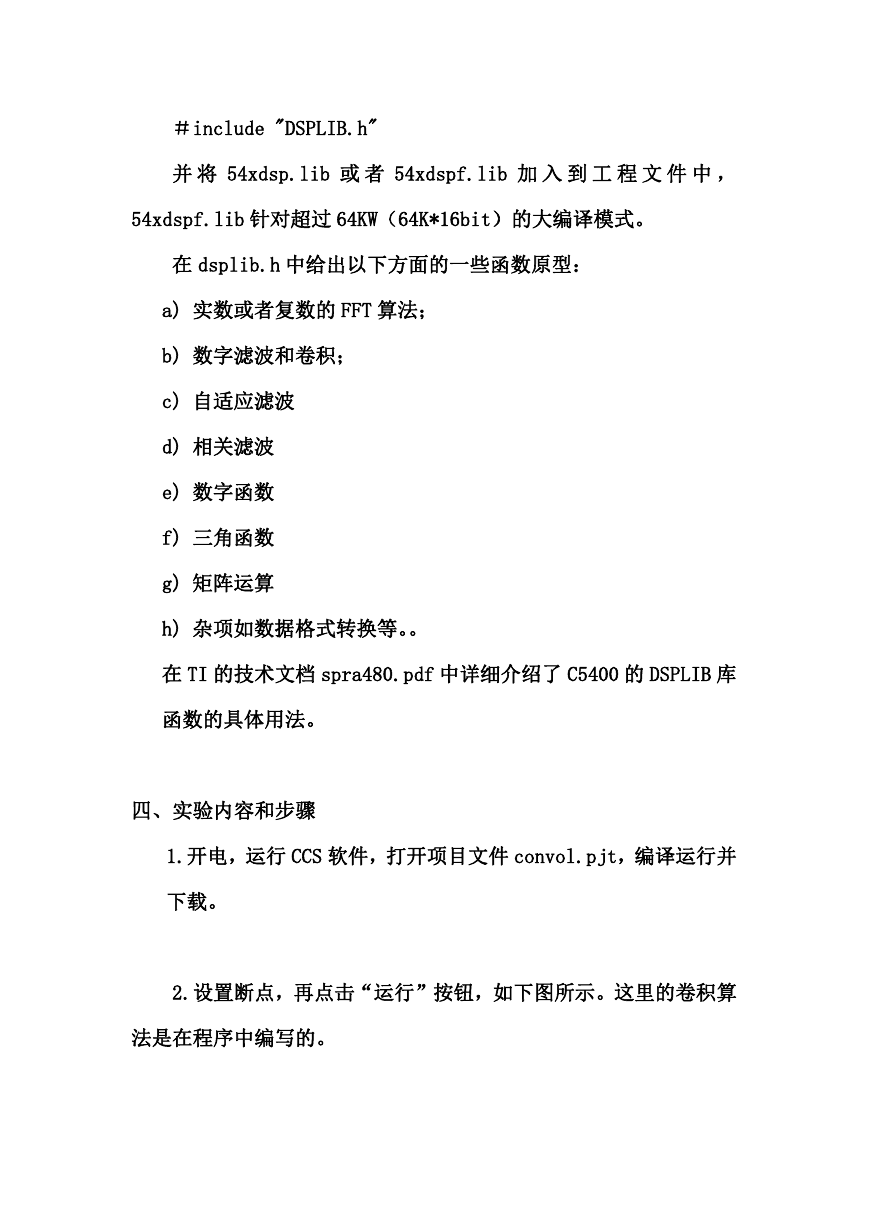

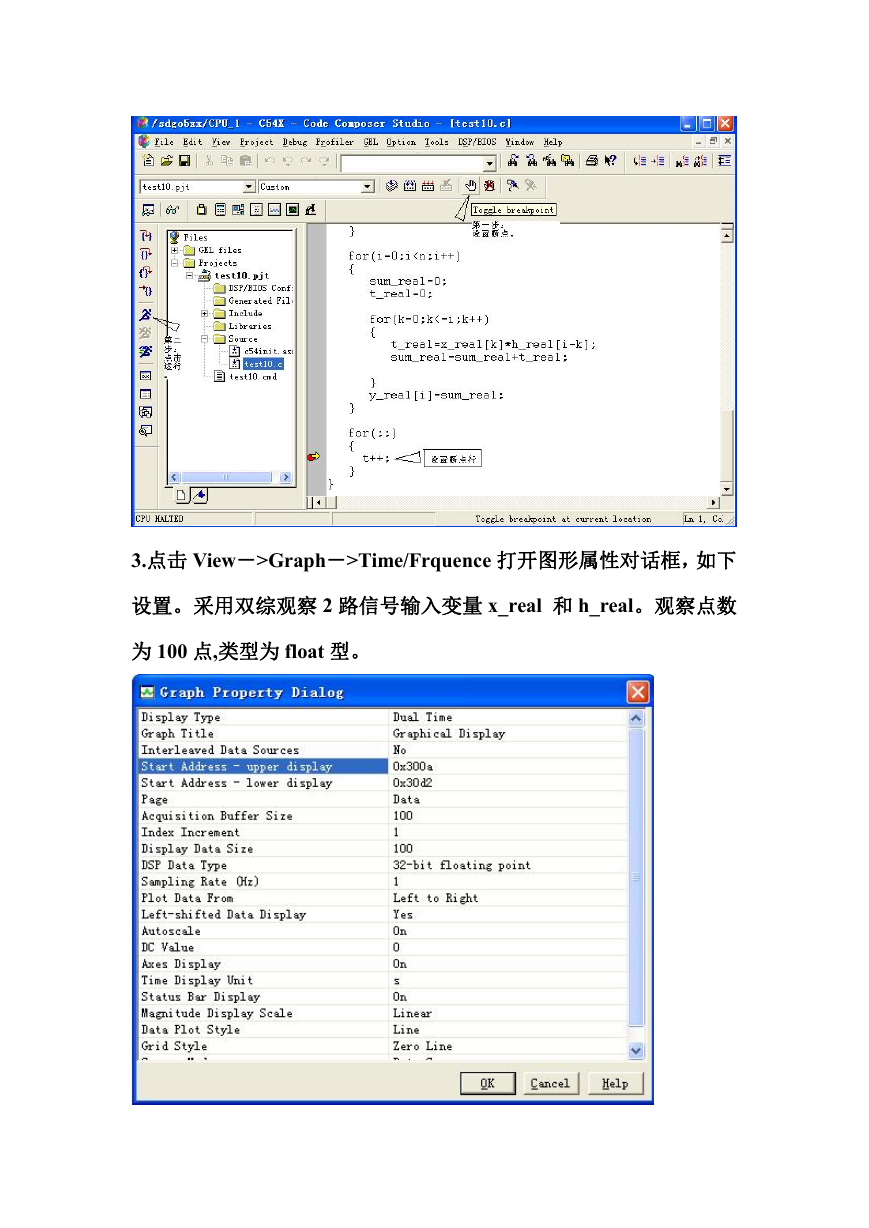

＃include "DSPLIB.h" 并将 54xdsp.lib 或者 54xdspf.lib 加入到工程文件中， 54xdspf.lib 针对超过 64KW（64K*16bit）的大编译模式。在 dsplib.h 中给出以下方面的一些函数原型： a) 实数或者复数的 FFT 算法； b) 数字滤波和卷积； c) 自适应滤波 d) 相关滤波 e) 数字函数 f) 三角函数 g) 矩阵运算 h) 杂项如数据格式转换等。。在 TI 的技术文档 spra480.pdf 中详细介绍了 C5400 的 DSPLIB 库函数的具体用法。四、实验内容和步骤 1.开电，运行 CCS 软件，打开项目文件 convol.pjt，编译运行并下载。 2.设置断点，再点击“运行”按钮，如下图所示。这里的卷积算法是在程序中编写的。

3.点击 View－>Graph－>Time/Frquence 打开图形属性对话框，如下设置。采用双综观察 2 路信号输入变量 x_real 和 h_real。观察点数为 100 点,类型为 float 型。

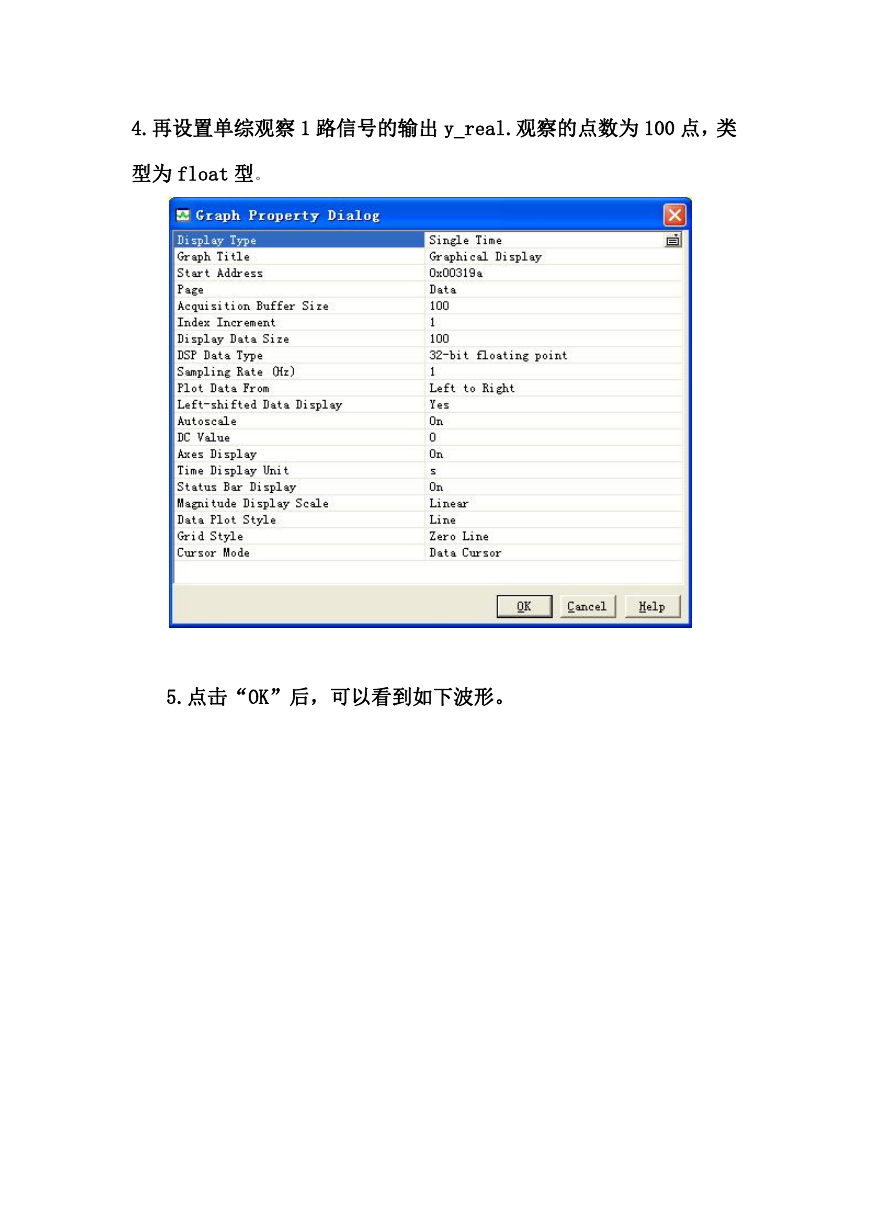

4.再设置单综观察 1 路信号的输出 y_real.观察的点数为 100 点，类型为 float 型。 5.点击“OK”后，可以看到如下波形。

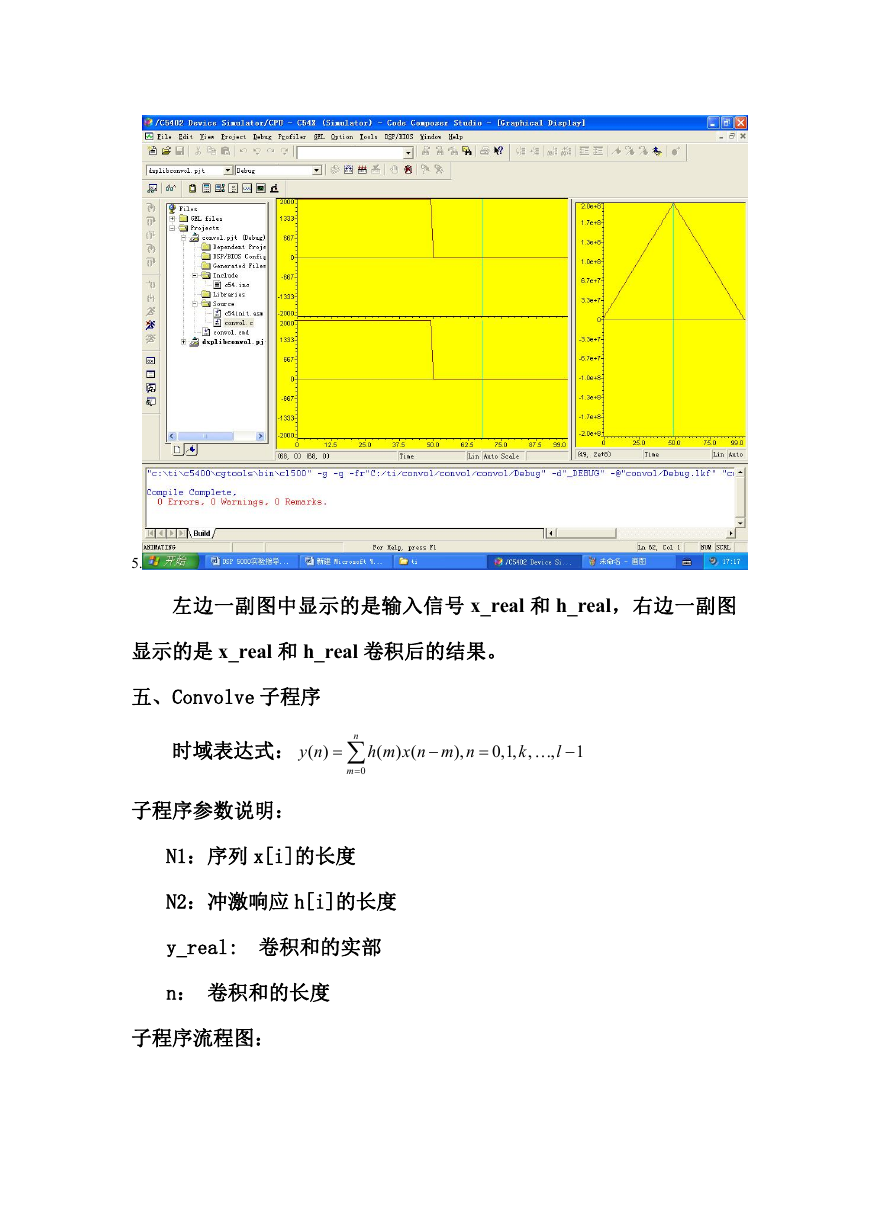

5. 左边一副图中显示的是输入信号 x_real 和 h_real，右边一副图显示的是 x_real 和 h_real 卷积后的结果。五、Convolve 子程序时域表达式： ( ) y n  子程序参数说明： n  m  0 ( ), h m x n m n ) (   0,1, k , ,  l  1 N1：序列 x[i]的长度 N2：冲激响应 h[i]的长度 y_real: 卷积和的实部 n：卷积和的长度子程序流程图：

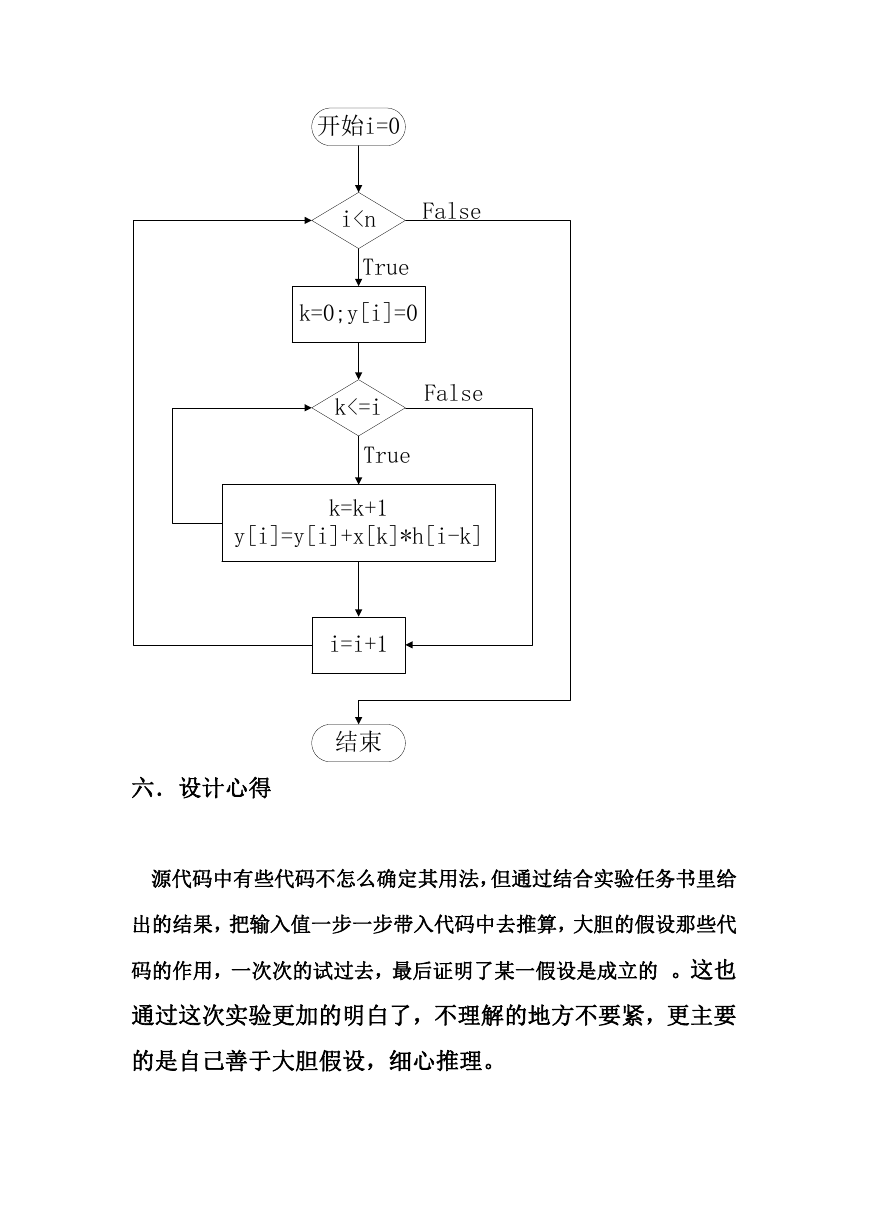

开始i=0 i
