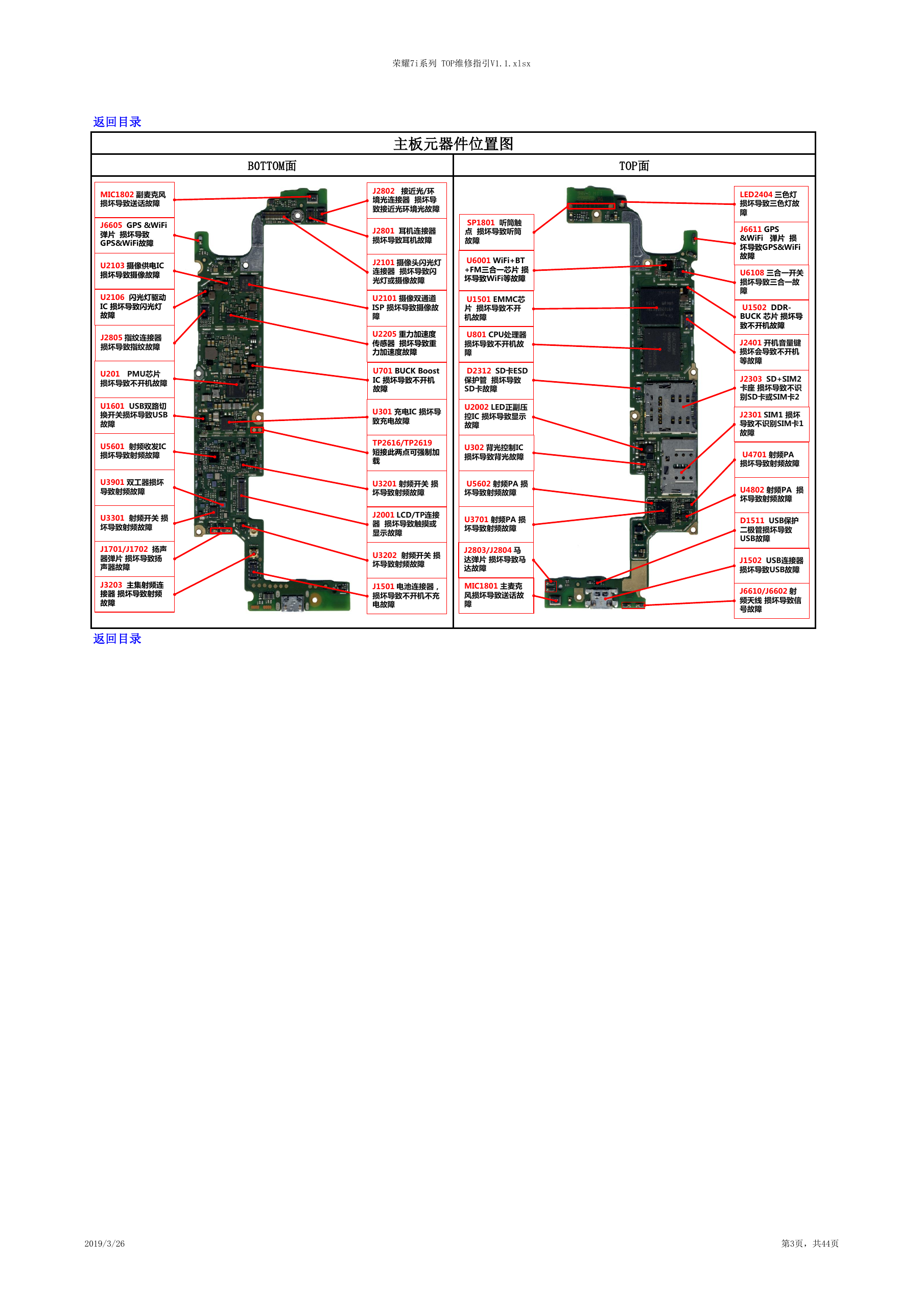

荣耀7i系列 TOP维修指引V1.1.xlsx B0TTOM面 TOP面 主板元器件位置图 J2802 接近光/环 境光连接器 损坏导 致接近光环境光故障 J2801 耳机连接器 损坏导致耳机故障 J2101 摄像头闪光灯 连接器 损坏导致闪 光灯或摄像故障 U2101 摄像双通道 ISP 损坏导致摄像故 障 U2205 重力加速度 传感器 损坏导致重 力加速度故障 SP1801 听筒触 点 损坏导致听筒 故障 U6001 WiFi+BT +FM三合一芯片 损 坏导致WiFi等故障 U1501 EMMC芯 片 损坏导致不开 机故障 U801 CPU处理器 损坏导致不开机故 障 U701 BUCK Boost IC 损坏导致不开机 故障 D2312 SD卡ESD 保护管 损坏导致 SD卡故障 U301 充电IC 损坏导 致充电故障 TP2616/TP2619 短接此两点可强制加 载 U2002 LED正副压 控IC 损坏导致显示 故障 U302 背光控制IC 损坏导致背光故障 U3201 射频开关 损 坏导致射频故障 U5602 射频PA 损 坏导致射频故障 J2001 LCD/TP连接 器 损坏导致触摸或 显示故障 U3202 射频开关 损 坏导致射频故障 J1501 电池连接器， 损坏导致不开机不充 电故障 U3701 射频PA 损 坏导致射频故障 J2803/J2804 马 达弹片 损坏导致马 达故障 MIC1801 主麦克 风损坏导致送话故 障 LED2404 三色灯 损坏导致三色灯故 障 J6611 GPS &WiFi 弹片 损 坏导致GPS&WiFi 故障 U6108 三合一开关 损坏导致三合一故 障 U1502 DDR- BUCK 芯片 损坏导 致不开机故障 J2401 开机音量键 损坏会导致不开机 等故障 J2303 SD+SIM2 卡座 损坏导致不识 别SD卡或SIM卡2 J2301 SIM1 损坏 导致不识别SIM卡1 故障 U4701 射频PA 损坏导致射频故障 U4802 射频PA 损 坏导致射频故障 D1511 USB保护 二极管损坏导致 USB故障 J1502 USB连接器 损坏导致USB故障 J6610/J6602 射 频天线 损坏导致信 号故障 返回目录 MIC1802 副麦克风 损坏导致送话故障 J6605 GPS &WiFi 弹片 损坏导致 GPS&WiFi故障 U2103 摄像供电IC 损坏导致摄像故障 U2106 闪光灯驱动 IC 损坏导致闪光灯 故障 J2805 指纹连接器 损坏导致指纹故障 U201 PMU芯片 损坏导致不开机故障 U1601 USB双路切 换开关损坏导致USB 故障 U5601 射频收发IC 损坏导致射频故障 U3901 双工器损坏 导致射频故障 U3301 射频开关 损 坏导致射频故障 J1701/J1702 扬声 器弹片 损坏导致扬 声器故障 J3203 主集射频连 接器 损坏导致射频 故障 返回目录 2019/3/26 第3页，共44页
