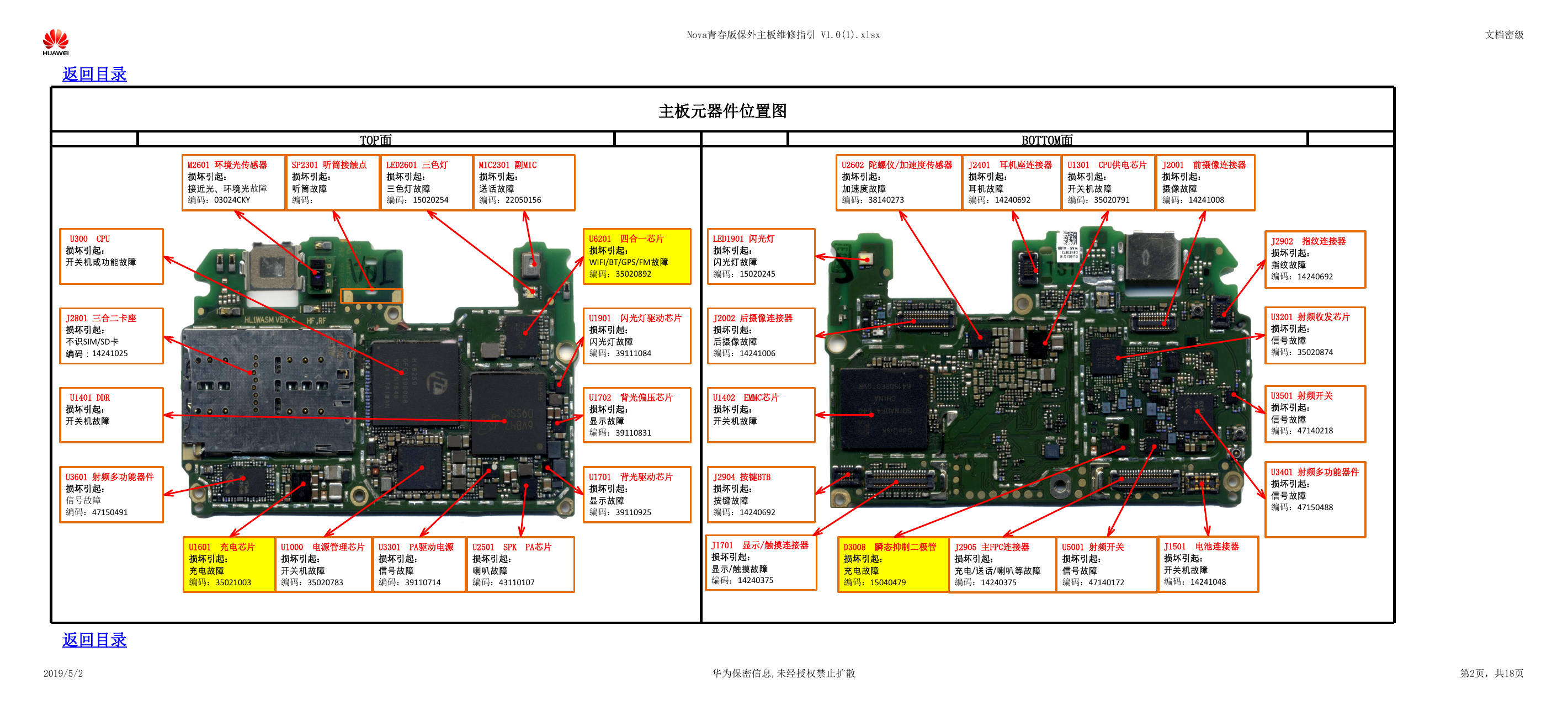

返回目录 U300 CPU 损坏引起： 开关机或功能故障 J2801 三合二卡座 损坏引起： 不识SIM/SD卡 编码：14241025 U1401 DDR 损坏引起： 开关机故障 U3601 射频多功能器件 损坏引起： 信号故障 编码：47150491 返回目录 2019/5/2 Nova青春版保外主板维修指引 V1.0(1).xlsx 文档密级 TOP面 BOTTOM面 M2601 环境光传感器 损坏引起： 接近光、环境光故障 编码：03024CKY SP2301 听筒接触点 损坏引起： 听筒故障 编码： LED2601 三色灯 损坏引起： 三色灯故障 编码：15020254 MIC2301 副MIC 损坏引起： 送话故障 编码：22050156 U2602 陀螺仪/加速度传感器 损坏引起： 加速度故障 编码：38140273 J2401 耳机座连接器 损坏引起： 耳机故障 编码：14240692 CPU供电芯片 U1301 损坏引起： 开关机故障 编码：35020791 J2001 前摄像连接器 损坏引起： 摄像故障 编码：14241008 主板元器件位置图 U6201 四合一芯片 损坏引起： WIFI/BT/GPS/FM故障 编码：35020892 LED1901 闪光灯 损坏引起： 闪光灯故障 编码：15020245 U1901 闪光灯驱动芯片 损坏引起： 闪光灯故障 编码：39111084 J2002 后摄像连接器 损坏引起： 后摄像故障 编码：14241006 U1702 背光偏压芯片 损坏引起： 显示故障 编码：39110831 EMMC芯片 U1402 损坏引起： 开关机故障 U1701 背光驱动芯片 损坏引起： 显示故障 编码：39110925 J2904 按键BTB 损坏引起： 按键故障 编码：14240692 J2902 指纹连接器 损坏引起： 指纹故障 编码：14240692 U3201 射频收发芯片 损坏引起： 信号故障 编码：35020874 U3501 射频开关 损坏引起： 信号故障 编码：47140218 U3401 射频多功能器件 损坏引起： 信号故障 编码：47150488 U1601 充电芯片 损坏引起： 充电故障 编码：35021003 U1000 电源管理芯片 损坏引起： 开关机故障 编码：35020783 PA驱动电源 U3301 损坏引起： 信号故障 编码：39110714 PA芯片 U2501 SPK 损坏引起： 喇叭故障 编码：43110107 J1701 显示/触摸连接器 损坏引起： 显示/触摸故障 编码：14240375 D3008 瞬态抑制二极管 损坏引起： 充电故障 编码：15040479 J2905 主FPC连接器 损坏引起： 充电/送话/喇叭等故障 编码：14240375 U5001 射频开关 损坏引起： 信号故障 编码：47140172 J1501 电池连接器 损坏引起： 开关机故障 编码：14241048 华为保密信息,未经授权禁止扩散 第2页，共18页
