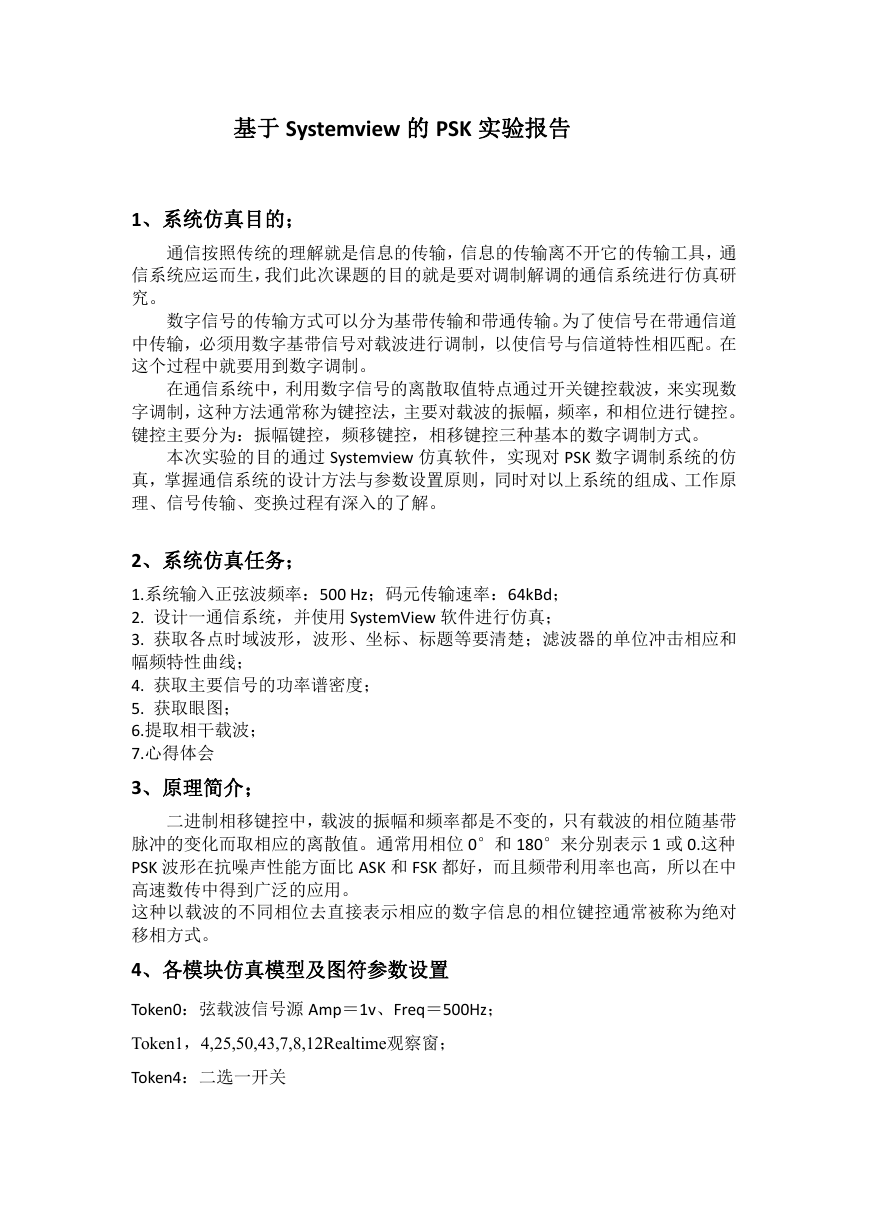

基于 Systemview 的 PSK 实验报告 1、系统仿真目的；通信按照传统的理解就是信息的传输，信息的传输离不开它的传输工具，通信系统应运而生，我们此次课题的目的就是要对调制解调的通信系统进行仿真研究。数字信号的传输方式可以分为基带传输和带通传输。为了使信号在带通信道中传输，必须用数字基带信号对载波进行调制，以使信号与信道特性相匹配。在这个过程中就要用到数字调制。在通信系统中，利用数字信号的离散取值特点通过开关键控载波，来实现数字调制，这种方法通常称为键控法，主要对载波的振幅，频率，和相位进行键控。键控主要分为：振幅键控，频移键控，相移键控三种基本的数字调制方式。本次实验的目的通过 Systemview 仿真软件，实现对 PSK 数字调制系统的仿真，掌握通信系统的设计方法与参数设置原则，同时对以上系统的组成、工作原理、信号传输、变换过程有深入的了解。 2、系统仿真任务； 1.系统输入正弦波频率：500 Hz；码元传输速率：64kBd； 2. 设计一通信系统，并使用 SystemView 软件进行仿真； 3. 获取各点时域波形，波形、坐标、标题等要清楚；滤波器的单位冲击相应和幅频特性曲线； 4. 获取主要信号的功率谱密度； 5. 获取眼图； 6.提取相干载波； 7.心得体会 3、原理简介；二进制相移键控中，载波的振幅和频率都是不变的，只有载波的相位随基带脉冲的变化而取相应的离散值。通常用相位 0°和 180°来分别表示 1 或 0.这种 PSK 波形在抗噪声性能方面比 ASK 和 FSK 都好，而且频带利用率也高，所以在中高速数传中得到广泛的应用。这种以载波的不同相位去直接表示相应的数字信息的相位键控通常被称为绝对移相方式。 4、各模块仿真模型及图符参数设置 Token0：弦载波信号源 Amp＝1v、Freq＝500Hz； Token1，4,25,50,43,7,8,12Realtime观察窗； Token4：二选一开关

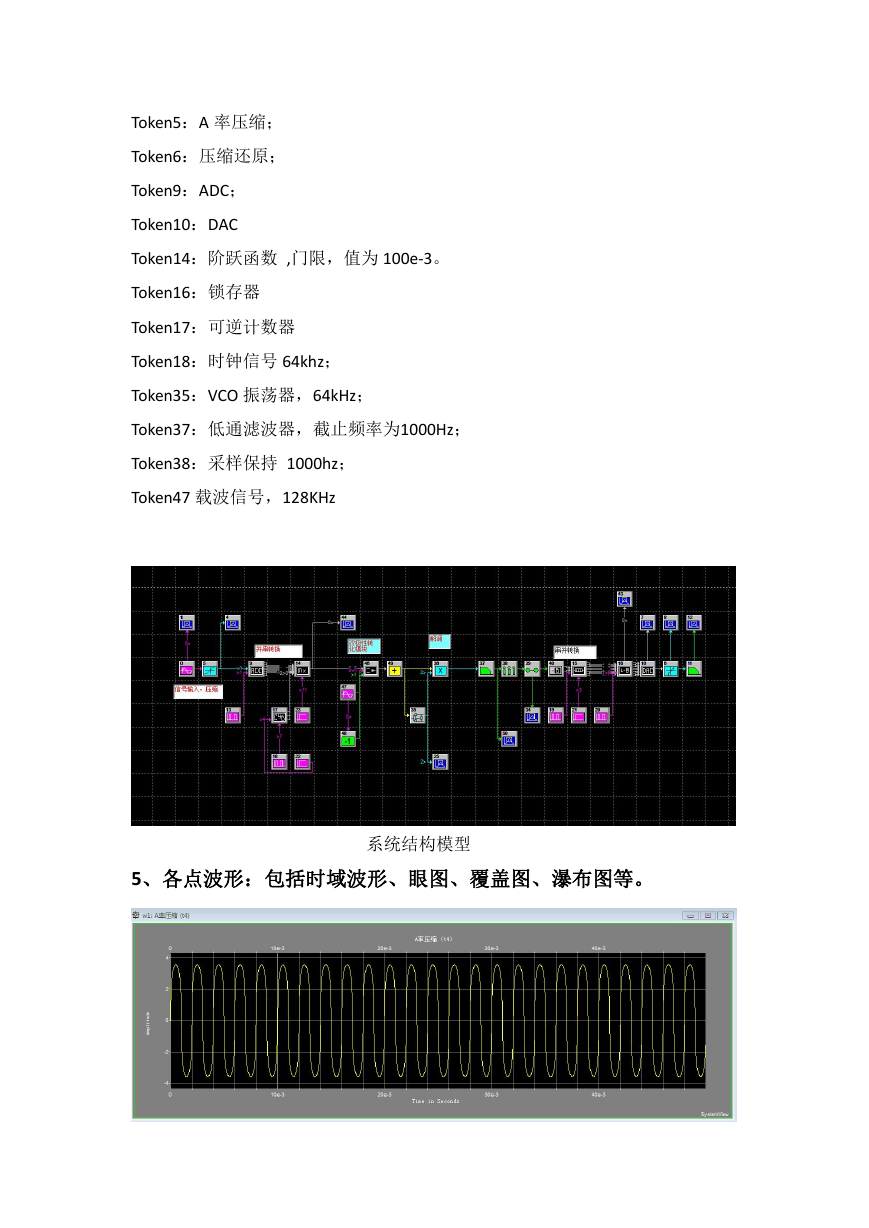

Token5：A 率压缩； Token6：压缩还原； Token9：ADC； Token10：DAC Token14：阶跃函数 ,门限，值为 100e-3。 Token16：锁存器 Token17：可逆计数器 Token18：时钟信号 64khz； Token35：VCO 振荡器，64kHz； Token37：低通滤波器，截止频率为1000Hz； Token38：采样保持 1000hz； Token47 载波信号，128KHz 5、各点波形：包括时域波形、眼图、覆盖图、瀑布图等。系统结构模型

A 率压缩波形图串并——并串输出波形发送—解调低通滤波—接收解调低通输出眼图

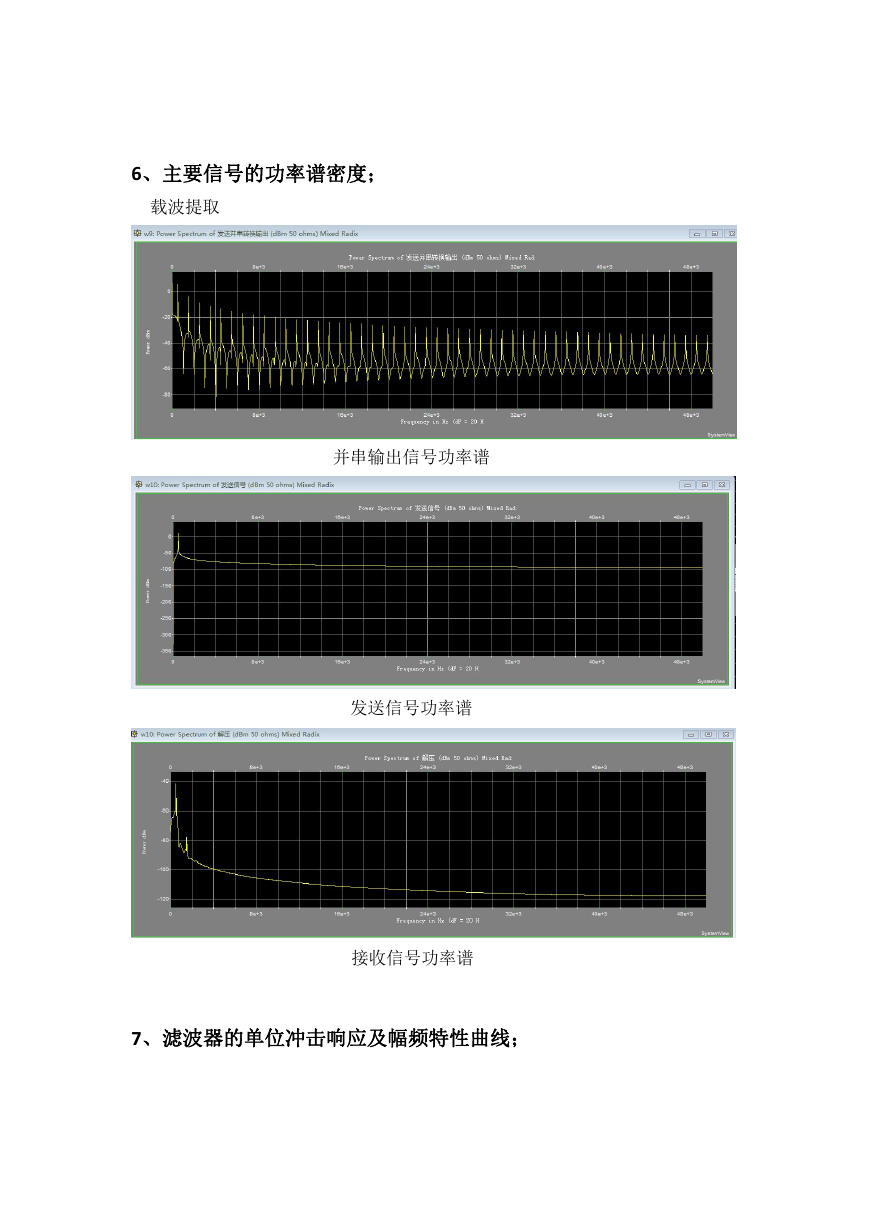

6、主要信号的功率谱密度；载波提取并串输出信号功率谱发送信号功率谱接收信号功率谱 7、滤波器的单位冲击响应及幅频特性曲线；

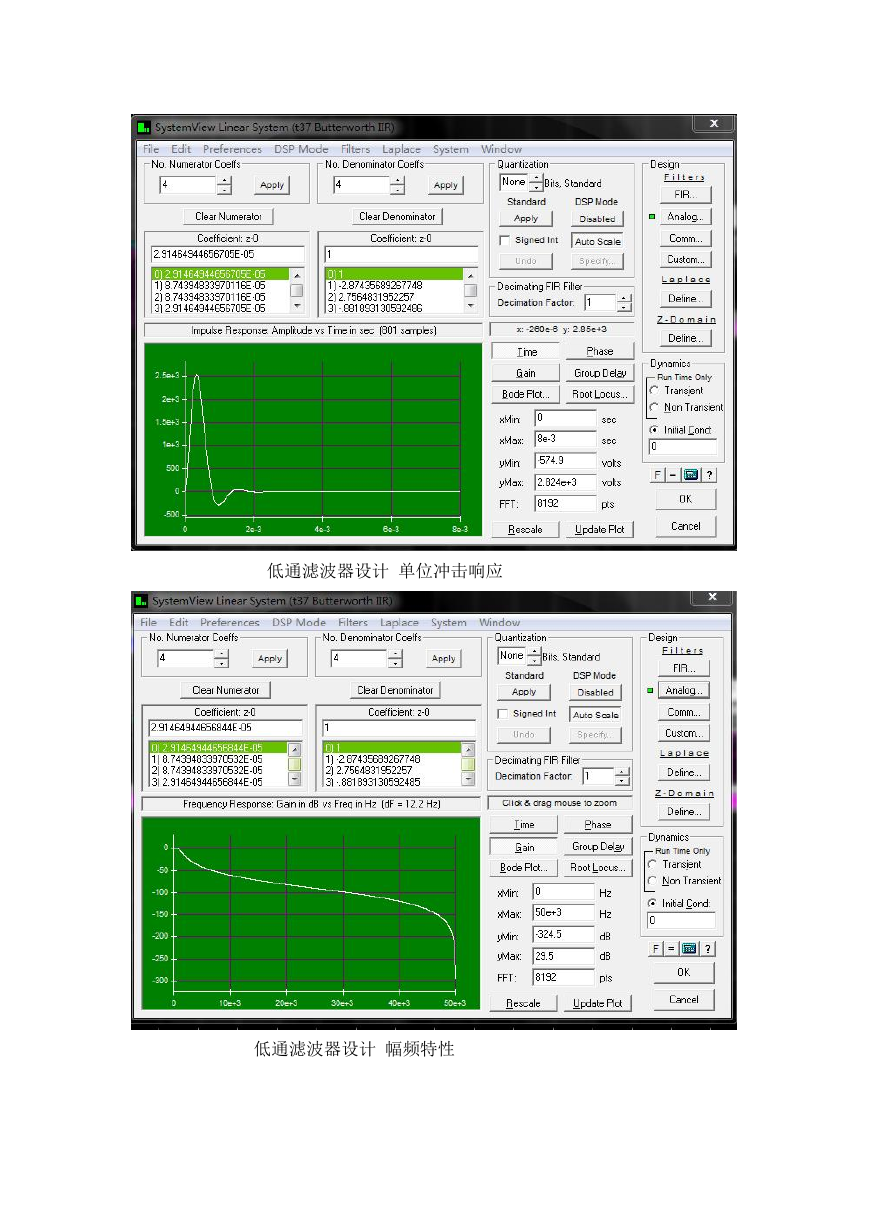

低通滤波器设计单位冲击响应低通滤波器设计幅频特性

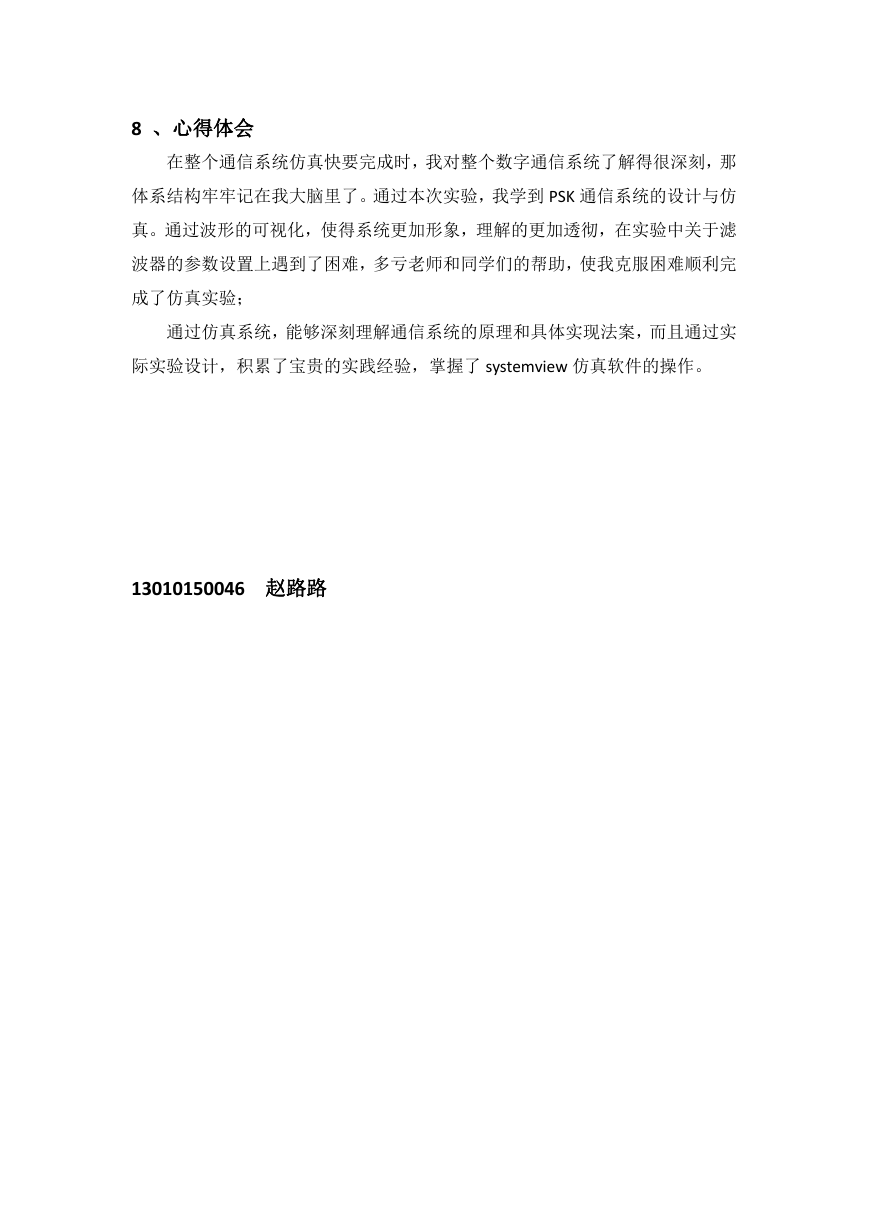

8 、心得体会在整个通信系统仿真快要完成时，我对整个数字通信系统了解得很深刻，那体系结构牢牢记在我大脑里了。通过本次实验，我学到 PSK 通信系统的设计与仿真。通过波形的可视化，使得系统更加形象，理解的更加透彻，在实验中关于滤波器的参数设置上遇到了困难，多亏老师和同学们的帮助，使我克服困难顺利完成了仿真实验；通过仿真系统，能够深刻理解通信系统的原理和具体实现法案，而且通过实际实验设计，积累了宝贵的实践经验，掌握了 systemview 仿真软件的操作。 13010150046 赵路路
