第一章開始使用PAPAGO!® 前要做的準備工作

1.1 第一次啟動前的GPS設定

1.2 PAPAGO! ®GPS衛星設定

1.3 關於GPS

1.4 第一次啟動後發現是DEMO地圖

第二章地圖瀏覽模式基礎操作

2.1 PAPAGO! 操作介面

2.2 Tool-Bar工具列說明

2.3 Main-Menu主選單說明

2.4 Tap-And-Hold-Menu（點住不放）浮動選單

2.5 傳送SMS功能（限內建電話機型）

第三章衛星導航模式基礎操作

3.1 如何進入衛星導航模式

3.2 導航畫面說明

3.2.1 未設定導航點時的畫面

3.2.2 己設定導航點時的3D畫面

3.2.3 己設定導航點時的2D畫面

3.2.4 3D為主，2D動態路口放大（直式顯示時，無此功能）

3.2.5 3D為主，路徑清單為輔（直式顯示時，無此功能）

3.2.6 2D為主、3D動態路口放大（直式顯示時，無此功能）

3.2.7 2D為主、路徑清單為輔（直式顯示時，無此功能）

3.2.8 旅程電腦

3.3 目的地設定選單說明

3.4 導航選單畫面功能說明

3.5 進階功能畫面

3.5.1 GPS狀態畫面說明

3.5.2 語音設定功能說明

3.5.3 地圖風格設定說明

3.5.4 導航畫面設定說明

3.5.5 顯示設定說明

3.5.6 系統設定

3.6 路徑規劃選擇說明

3.6.1 迴避功能

3.6.2 規劃結果

3.6.3 規劃選項

第四章如何將Pocket PC切換成橫式顯示？

第五章導航點設定

5.1 道路編號查詢：

5.2 門牌查詢：

5.3 聯絡人導航

第六章如何使用相片導航

6.1 拍攝照片

6.2 在趴趴走如何操作？

第七章如何啟動語音功能鍵

第八章智慧聲控功能說明

第九章高速公路即時路況導航（可能需支付通信費用）

9.1 圖示所代表意義

9.2 出門前的Activesync更新

9.3 行車中的即時路況更新

9.3.1Pocket PC 內建電話版本

9.3.2 Pocket PC 內建無線網路版本（適用部份有無線網路都會區）

9.4 即時路況選項

9.4.1 自動定時更新

9.4.2 即時動態導航

PAPAGO!®R12衛星導航系統

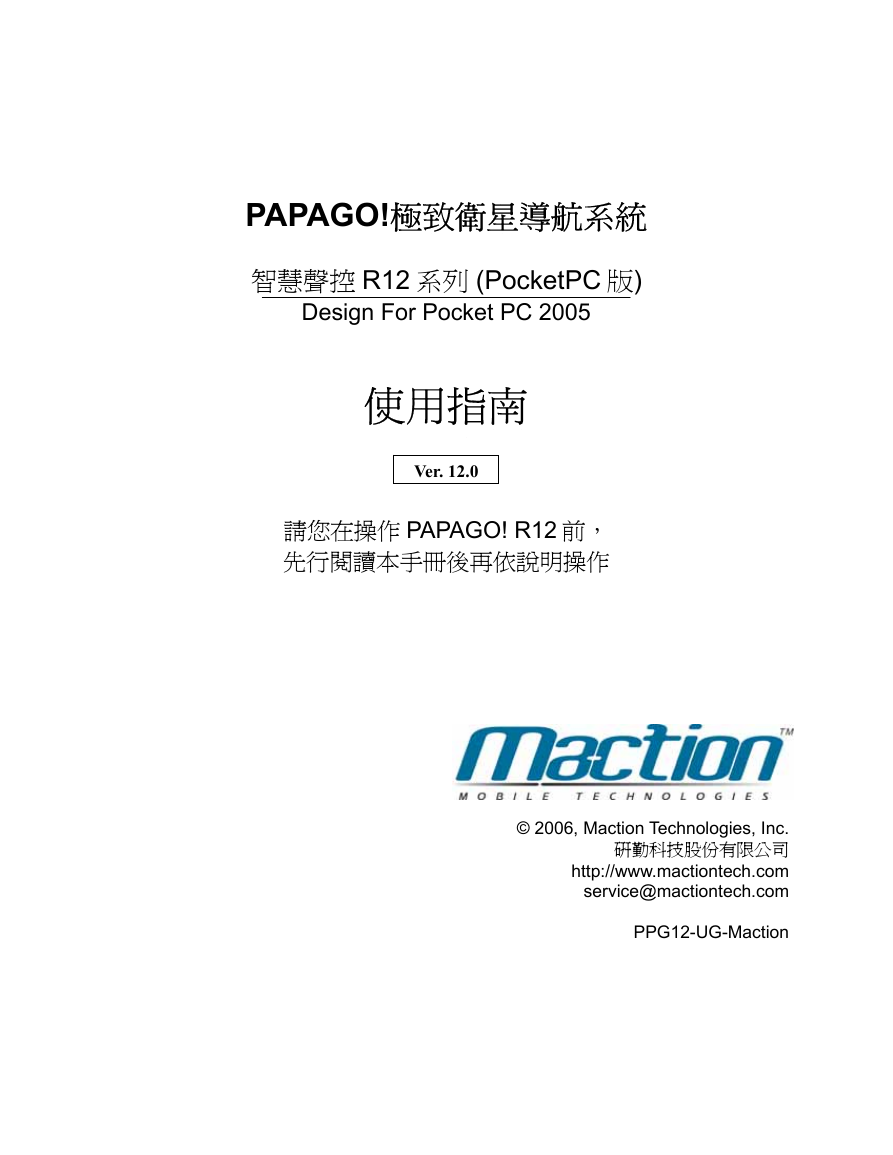

PAPAGO!極致衛星導航系統智慧聲控 R12 系列 (PocketPC 版) Design For Pocket PC 2005 使用指南 Ver. 12.0 請您在操作 PAPAGO! R12 前，先行閱讀本手冊後再依說明操作 © 2006, Maction Technologies, Inc. 研勤科技股份有限公司 http://www.mactiontech.com service@mactiontech.com PPG12-UG-Maction

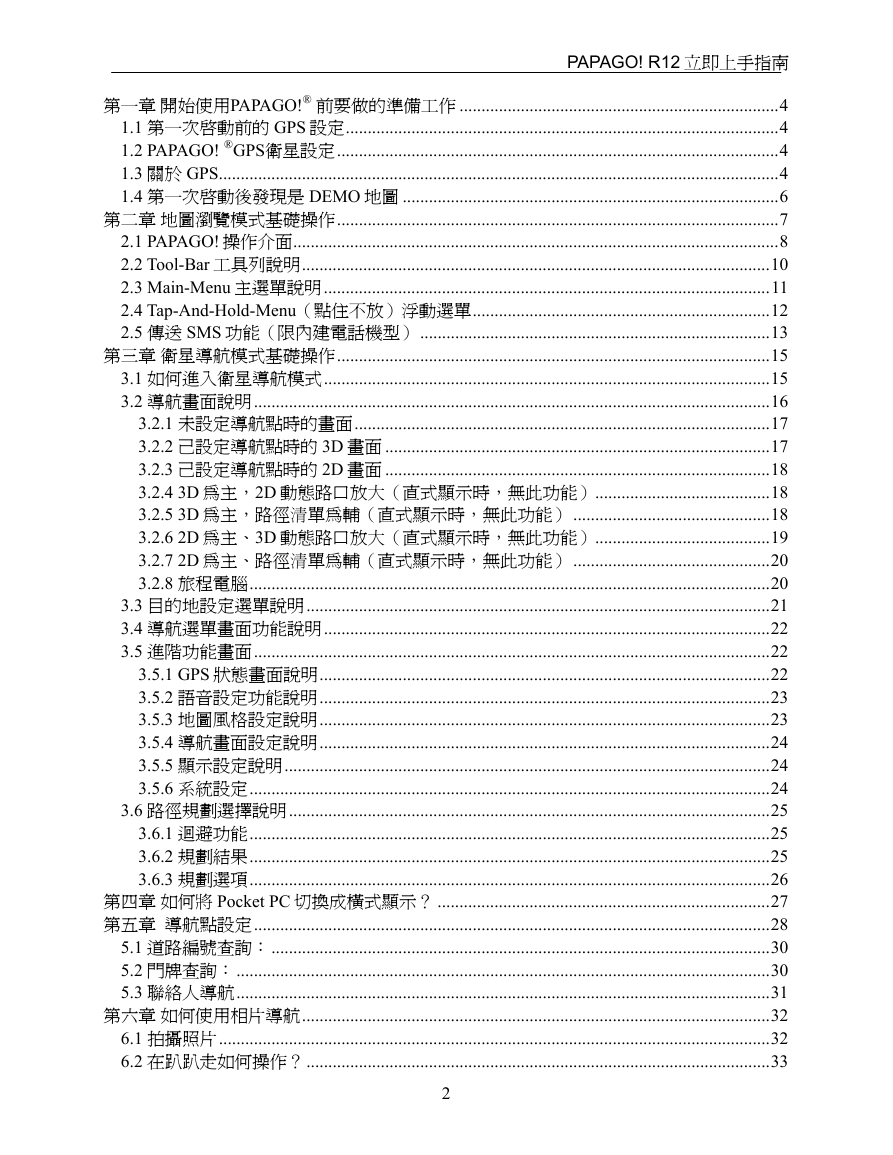

PAPAGO! R12 立即上手指南第一章開始使用PAPAGO!® 前要做的準備工作 .........................................................................4 1.1 第一次啟動前的 GPS 設定...................................................................................................4 1.2 PAPAGO! ®GPS衛星設定.....................................................................................................4 1.3 關於 GPS................................................................................................................................4 1.4 第一次啟動後發現是 DEMO 地圖 ......................................................................................6 第二章地圖瀏覽模式基礎操作.....................................................................................................7 2.1 PAPAGO! 操作介面...............................................................................................................8 2.2 Tool-Bar 工具列說明...........................................................................................................10 2.3 Main-Menu 主選單說明......................................................................................................11 2.4 Tap-And-Hold-Menu（點住不放）浮動選單....................................................................12 2.5 傳送 SMS 功能（限內建電話機型） ................................................................................13 第三章衛星導航模式基礎操作...................................................................................................15 3.1 如何進入衛星導航模式......................................................................................................15 3.2 導航畫面說明......................................................................................................................16 3.2.1 未設定導航點時的畫面...............................................................................................17 3.2.2 己設定導航點時的 3D 畫面 ........................................................................................17 3.2.3 己設定導航點時的 2D 畫面 ........................................................................................18 3.2.4 3D 為主，2D 動態路口放大（直式顯示時，無此功能）........................................18 3.2.5 3D 為主，路徑清單為輔（直式顯示時，無此功能） .............................................18 3.2.6 2D 為主、3D 動態路口放大（直式顯示時，無此功能）........................................19 3.2.7 2D 為主、路徑清單為輔（直式顯示時，無此功能） .............................................20 3.2.8 旅程電腦.......................................................................................................................20 3.3 目的地設定選單說明..........................................................................................................21 3.4 導航選單畫面功能說明......................................................................................................22 3.5 進階功能畫面......................................................................................................................22 3.5.1 GPS 狀態畫面說明.......................................................................................................22 3.5.2 語音設定功能說明.......................................................................................................23 3.5.3 地圖風格設定說明.......................................................................................................23 3.5.4 導航畫面設定說明.......................................................................................................24 3.5.5 顯示設定說明...............................................................................................................24 3.5.6 系統設定.......................................................................................................................24 3.6 路徑規劃選擇說明..............................................................................................................25 3.6.1 迴避功能.......................................................................................................................25 3.6.2 規劃結果.......................................................................................................................25 3.6.3 規劃選項.......................................................................................................................26 第四章如何將 Pocket PC 切換成橫式顯示？ ............................................................................27 第五章導航點設定......................................................................................................................28 5.1 道路編號查詢：..................................................................................................................30 5.2 門牌查詢：..........................................................................................................................30 5.3 聯絡人導航..........................................................................................................................31 第六章如何使用相片導航...........................................................................................................32 6.1 拍攝照片..............................................................................................................................32 6.2 在趴趴走如何操作？..........................................................................................................33 2

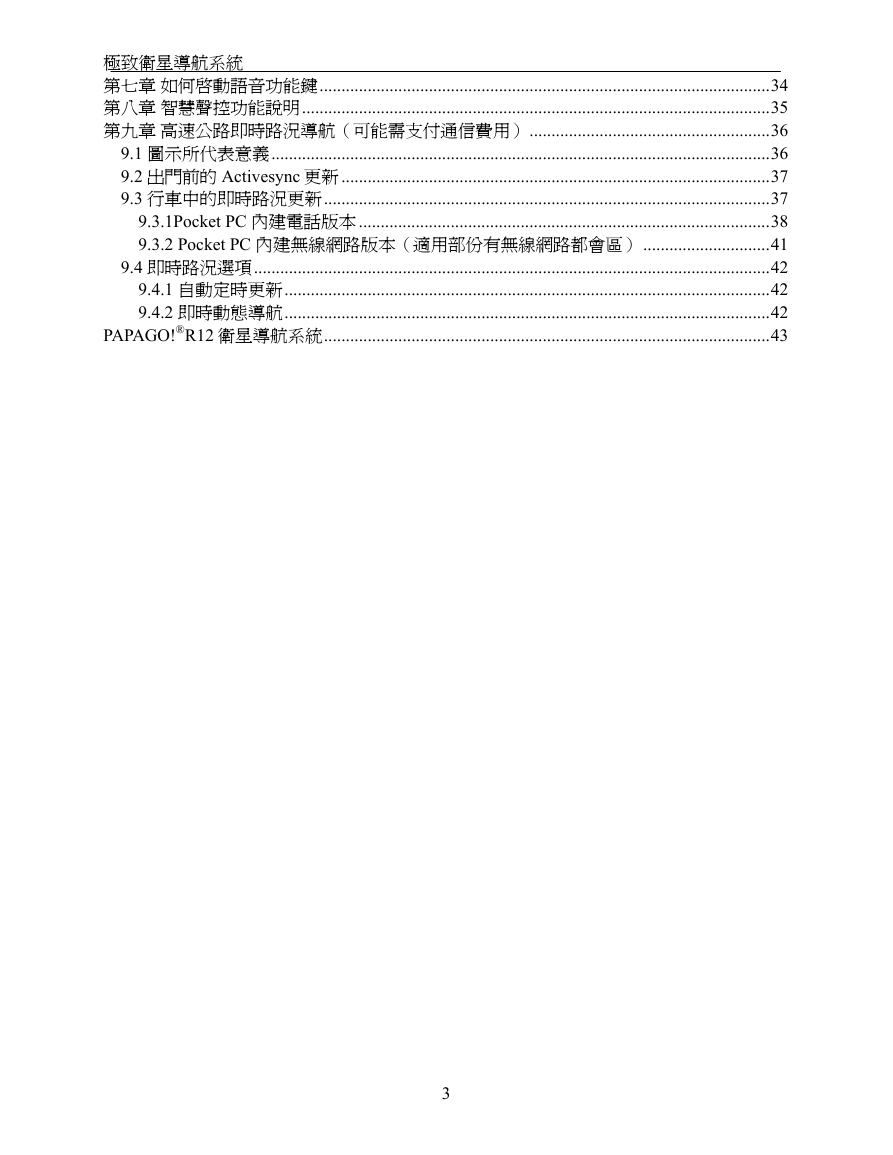

極致衛星導航系統第七章如何啟動語音功能鍵.......................................................................................................34 第八章智慧聲控功能說明...........................................................................................................35 第九章高速公路即時路況導航（可能需支付通信費用）.......................................................36 9.1 圖示所代表意義..................................................................................................................36 9.2 出門前的 Activesync 更新 ..................................................................................................37 9.3 行車中的即時路況更新......................................................................................................37 9.3.1Pocket PC 內建電話版本 ..............................................................................................38 9.3.2 Pocket PC 內建無線網路版本（適用部份有無線網路都會區） .............................41 9.4 即時路況選項......................................................................................................................42 9.4.1 自動定時更新...............................................................................................................42 9.4.2 即時動態導航...............................................................................................................42 PAPAGO!®R12 衛星導航系統......................................................................................................43 3

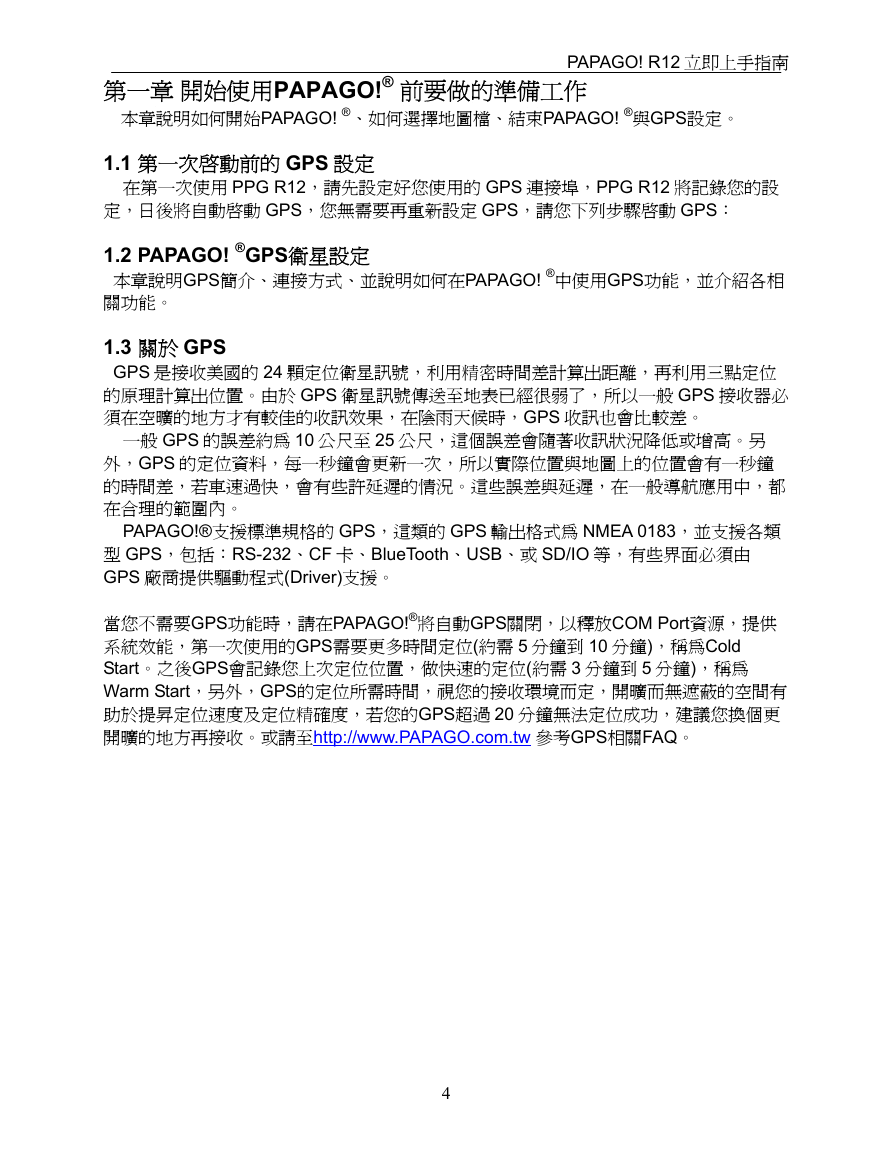

第一章開始使用PAPAGO!® 前要做的準備工作 PAPAGO! R12 立即上手指南本章說明如何開始PAPAGO! ®、如何選擇地圖檔、結束PAPAGO! ®與GPS設定。 1.1 第一次啟動前的 GPS 設定在第一次使用 PPG R12，請先設定好您使用的 GPS 連接埠，PPG R12 將記錄您的設定，日後將自動啟動 GPS，您無需要再重新設定 GPS，請您下列步驟啟動 GPS： 1.2 PAPAGO! ®GPS衛星設定本章說明GPS簡介、連接方式、並說明如何在PAPAGO! ®中使用GPS功能，並介紹各相關功能。 1.3 關於 GPS GPS 是接收美國的 24 顆定位衛星訊號，利用精密時間差計算出距離，再利用三點定位的原理計算出位置。由於 GPS 衛星訊號傳送至地表已經很弱了，所以一般 GPS 接收器必須在空曠的地方才有較佳的收訊效果，在陰雨天候時，GPS 收訊也會比較差。一般 GPS 的誤差約為 10 公尺至 25 公尺，這個誤差會隨著收訊狀況降低或增高。另外，GPS 的定位資料，每一秒鐘會更新一次，所以實際位置與地圖上的位置會有一秒鐘的時間差，若車速過快，會有些許延遲的情況。這些誤差與延遲，在一般導航應用中，都在合理的範圍內。 PAPAGO!®支援標準規格的 GPS，這類的 GPS 輸出格式為 NMEA 0183，並支援各類型 GPS，包括：RS-232、CF 卡、BlueTooth、USB、或 SD/IO 等，有些界面必須由 GPS 廠商提供驅動程式(Driver)支援。當您不需要GPS功能時，請在PAPAGO!®將自動GPS關閉，以釋放COM Port資源，提供系統效能，第一次使用的GPS需要更多時間定位(約需 5 分鐘到 10 分鐘)，稱為Cold Start。之後GPS會記錄您上次定位位置，做快速的定位(約需 3 分鐘到 5 分鐘)，稱為 Warm Start，另外，GPS的定位所需時間，視您的接收環境而定，開曠而無遮蔽的空間有助於提昇定位速度及定位精確度，若您的GPS超過 20 分鐘無法定位成功，建議您換個更開曠的地方再接收。或請至http://www.PAPAGO.com.tw 參考GPS相關FAQ。 4

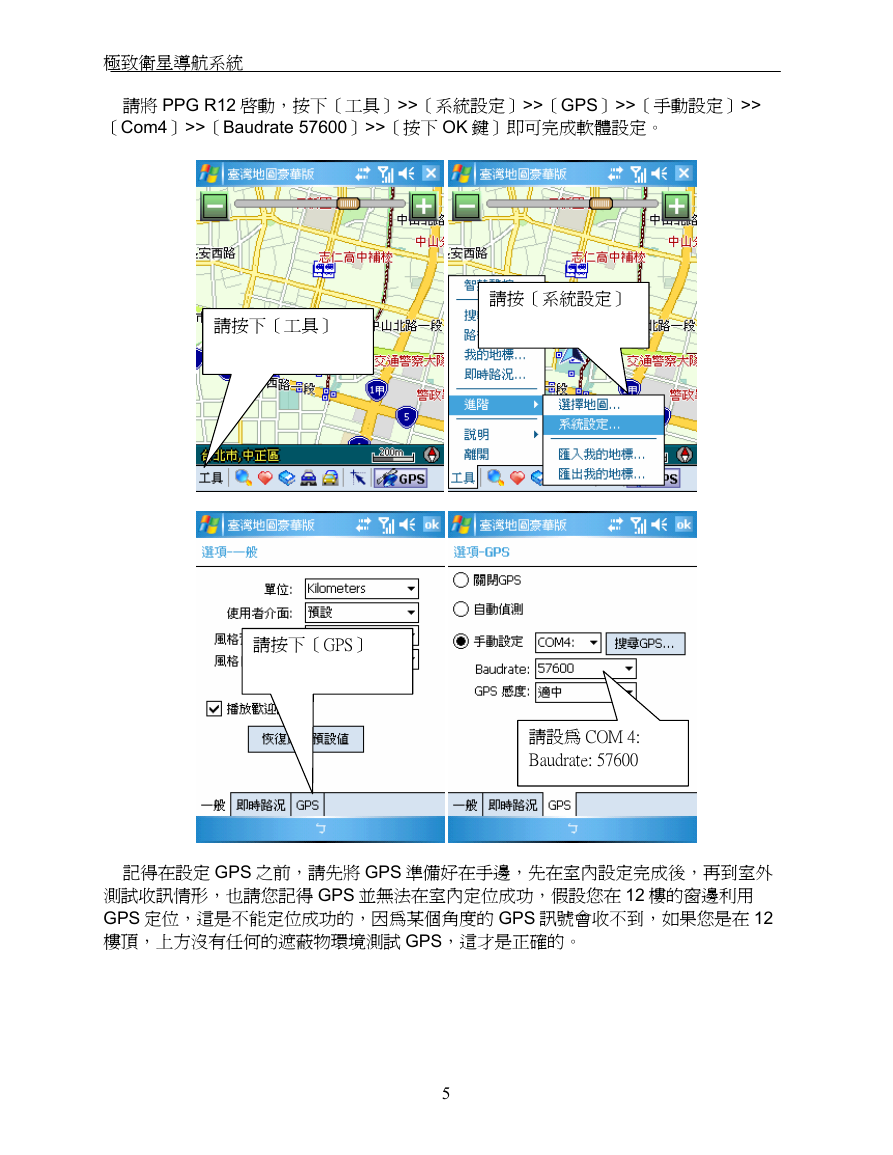

極致衛星導航系統請將 PPG R12 啟動，按下［工具］>>［系統設定］>>［GPS］>>［手動設定］>> ［Com4］>>［Baudrate 57600］>>［按下 OK 鍵］即可完成軟體設定。請按下［工具］請按［系統設定］請按下［GPS］請設為 COM 4: Baudrate: 57600 記得在設定 GPS 之前，請先將 GPS 準備好在手邊，先在室內設定完成後，再到室外測試收訊情形，也請您記得 GPS 並無法在室內定位成功，假設您在 12 樓的窗邊利用 GPS 定位，這是不能定位成功的，因為某個角度的 GPS 訊號會收不到，如果您是在 12 樓頂，上方沒有任何的遮蔽物環境測試 GPS，這才是正確的。 5

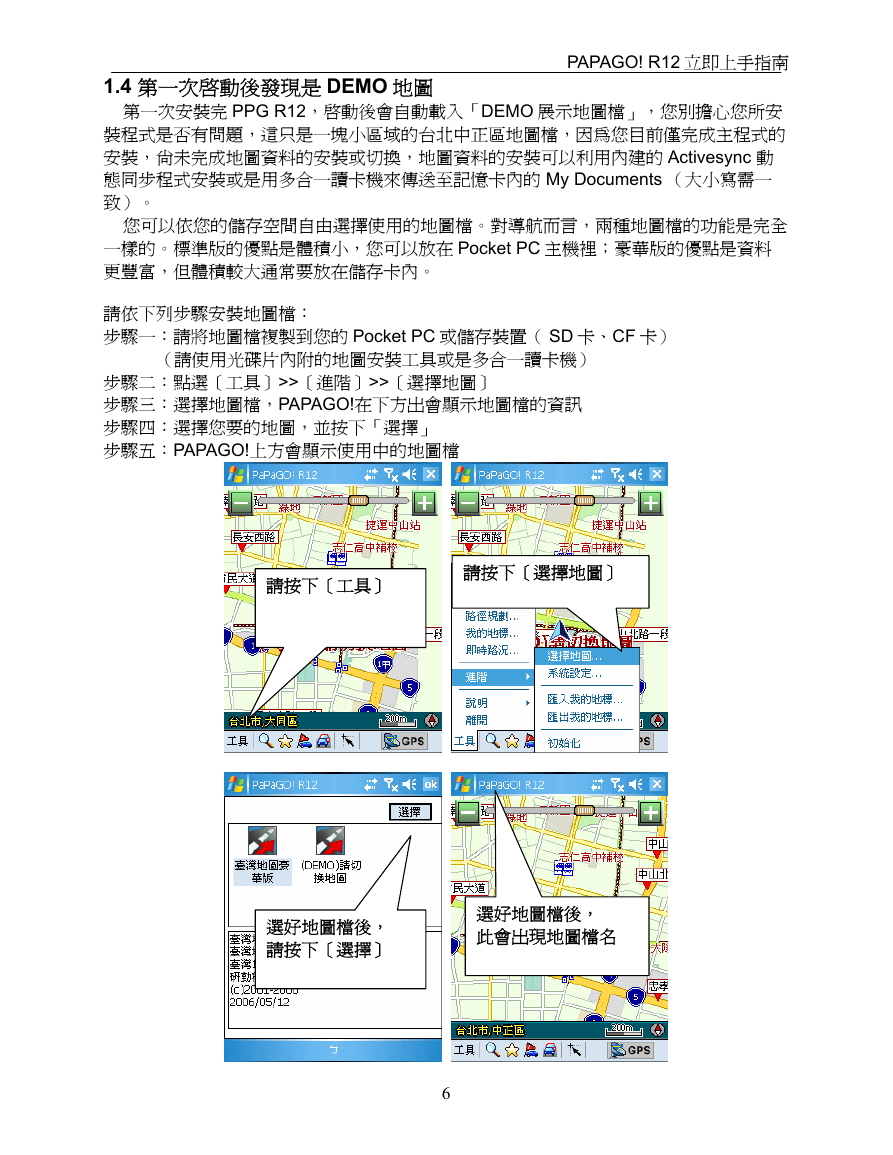

PAPAGO! R12 立即上手指南 1.4 第一次啟動後發現是 DEMO 地圖第一次安裝完 PPG R12，啟動後會自動載入「DEMO 展示地圖檔」，您別擔心您所安裝程式是否有問題，這只是一塊小區域的台北中正區地圖檔，因為您目前僅完成主程式的安裝，尚未完成地圖資料的安裝或切換，地圖資料的安裝可以利用內建的 Activesync 動態同步程式安裝或是用多合一讀卡機來傳送至記憶卡內的 My Documents （大小寫需一致）。您可以依您的儲存空間自由選擇使用的地圖檔。對導航而言，兩種地圖檔的功能是完全一樣的。標準版的優點是體積小，您可以放在 Pocket PC 主機裡；豪華版的優點是資料更豐富，但體積較大通常要放在儲存卡內。請依下列步驟安裝地圖檔：步驟一：請將地圖檔複製到您的 Pocket PC 或儲存裝置（ SD 卡、CF 卡）（請使用光碟片內附的地圖安裝工具或是多合一讀卡機）步驟二：點選［工具］>>［進階］>>［選擇地圖］步驟三：選擇地圖檔，PAPAGO!在下方出會顯示地圖檔的資訊步驟四：選擇您要的地圖，並按下「選擇」步驟五：PAPAGO!上方會顯示使用中的地圖檔請按下［工具］請按下［選擇地圖］ 6 選好地圖檔後，此會出現地圖檔名選好地圖檔後，請按下［選擇］

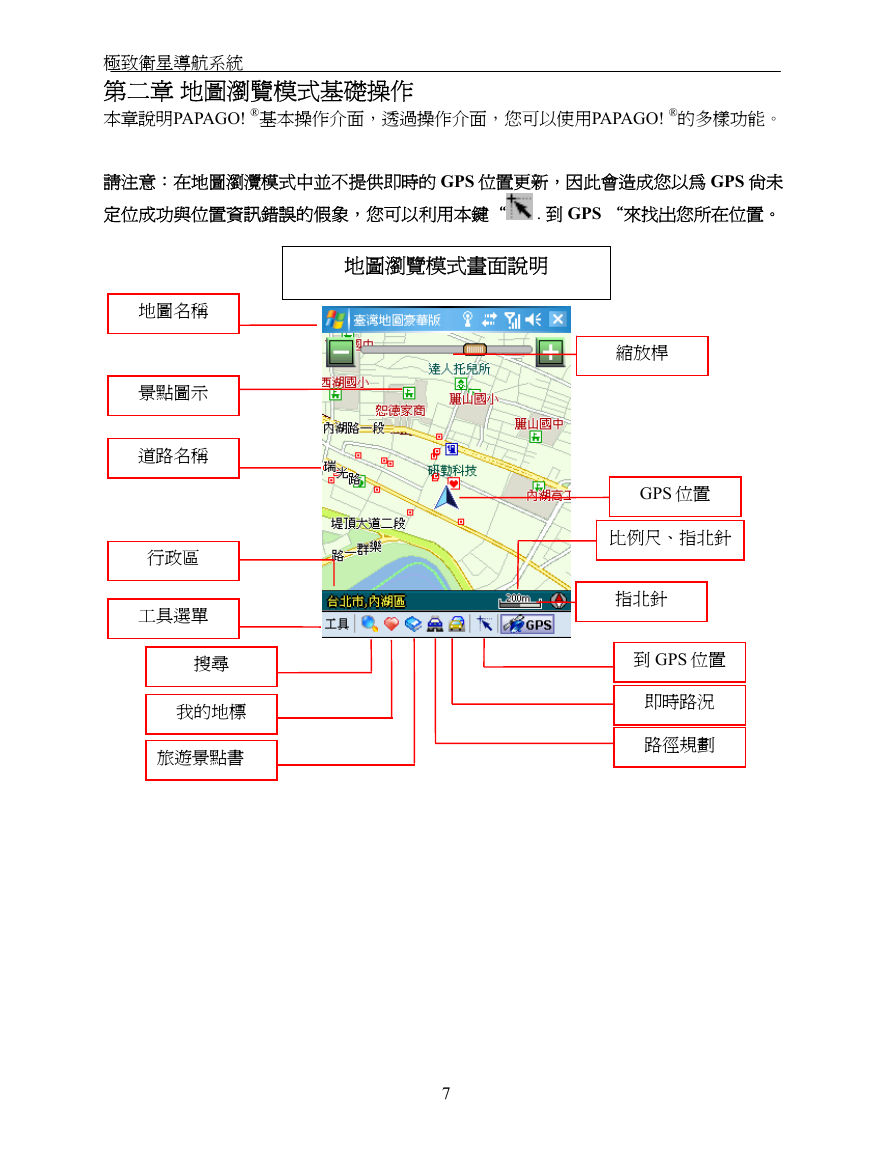

極致衛星導航系統第二章地圖瀏覽模式基礎操作本章說明PAPAGO! ®基本操作介面，透過操作介面，您可以使用PAPAGO! ®的多樣功能。請注意：在地圖瀏灠模式中並不提供即時的 GPS 位置更新，因此會造成您以為 GPS 尚未定位成功與位置資訊錯誤的假象，您可以利用本鍵“ . 到 GPS “來找出您所在位置。地圖瀏覽模式畫面說明地圖名稱景點圖示道路名稱行政區工具選單搜尋我的地標旅遊景點書縮放桿 GPS 位置比例尺、指北針指北針到 GPS 位置即時路況路徑規劃 7

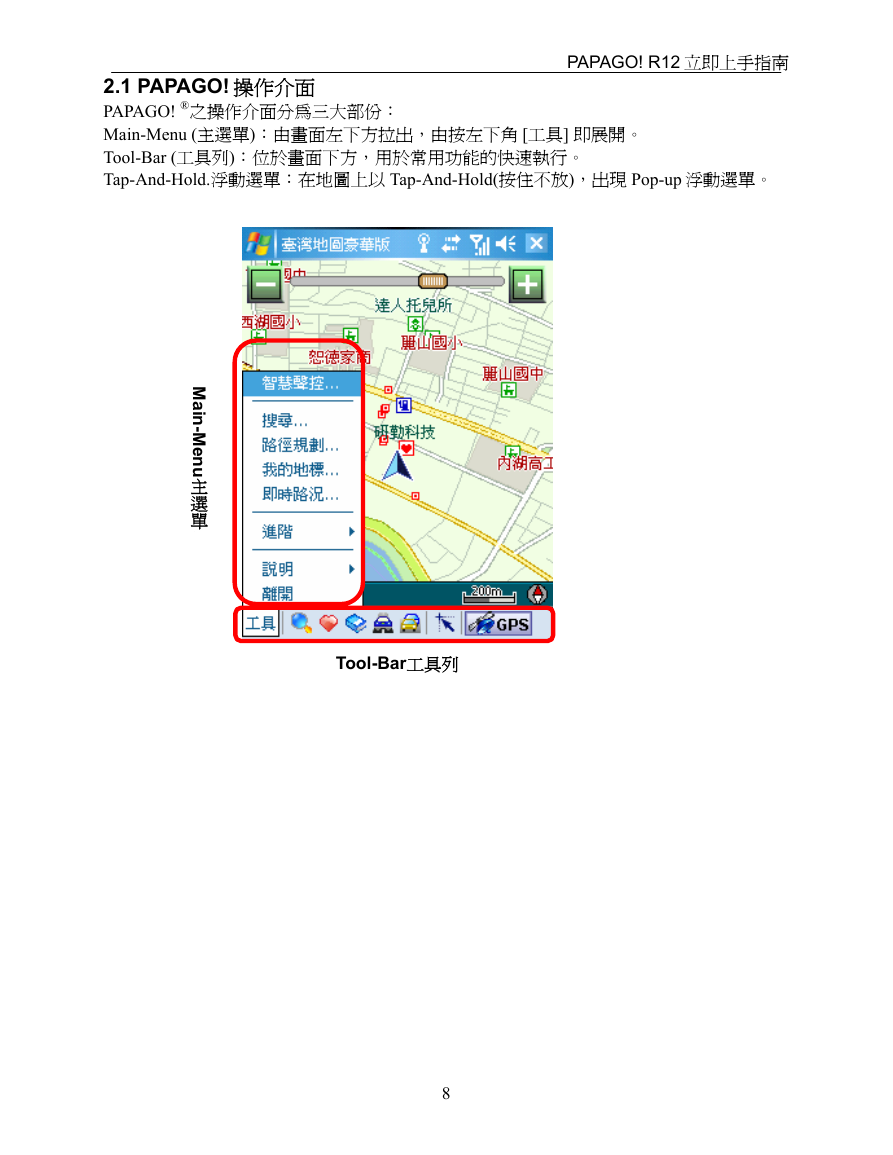

PAPAGO! R12 立即上手指南 2.1 PAPAGO! 操作介面 PAPAGO! ®之操作介面分為三大部份： Main-Menu (主選單)：由畫面左下方拉出，由按左下角 [工具] 即展開。 Tool-Bar (工具列)：位於畫面下方，用於常用功能的快速執行。 Tap-And-Hold.浮動選單：在地圖上以 Tap-And-Hold(按住不放)，出現 Pop-up 浮動選單。 M a n - M e n u 主選單 Tool-Bar工具列 i 8
