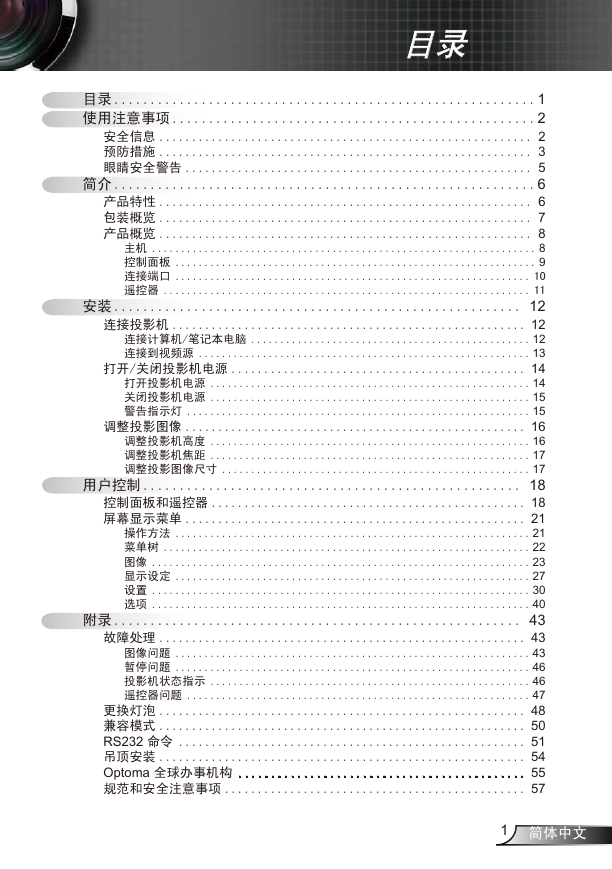

目录目录........................................................... 使用注意事项...................................................2 安全信息.......................................................... 2 预防措施.......................................................... 3 眼睛安全警告...................................................... 5 简介...........................................................6 产品特性.......................................................... 6 包装概览.......................................................... 7 产品概览.......................................................... 8 主机................................................................... 8 控制面板............................................................... 9 连接端口.............................................................. 10 遥控器................................................................ 11 安装......................................................... 2 连接投影机....................................................... 2 连接计算机/笔记本电脑.................................................2 连接到视频源..........................................................3 打开/关闭投影机电源.............................................. 4 打开投影机电源........................................................4 关闭投影机电源........................................................5 警告指示灯............................................................5 调整投影图像..................................................... 6 调整投影机高度........................................................6 调整投影机焦距........................................................7 调整投影图像尺寸......................................................7 用户控制..................................................... 8 控制面板和遥控器................................................. 8 屏幕显示菜单..................................................... 2 操作方法..............................................................2 菜单树................................................................22 图像..................................................................23 显示设定..............................................................27 设置..................................................................30 选项..................................................................40 附录......................................................... 43 故障处理......................................................... 43 图像问题..............................................................43 暂停问题..............................................................46 投影机状态指示........................................................46 遥控器问题............................................................47 更换灯泡......................................................... 48 兼容模式......................................................... 50 RS232 命令...................................................... 5 吊顶安装......................................................... 54 Optoma 全球办事机构............................................. 55 规范和安全注意事项............................................... 57 简体中文

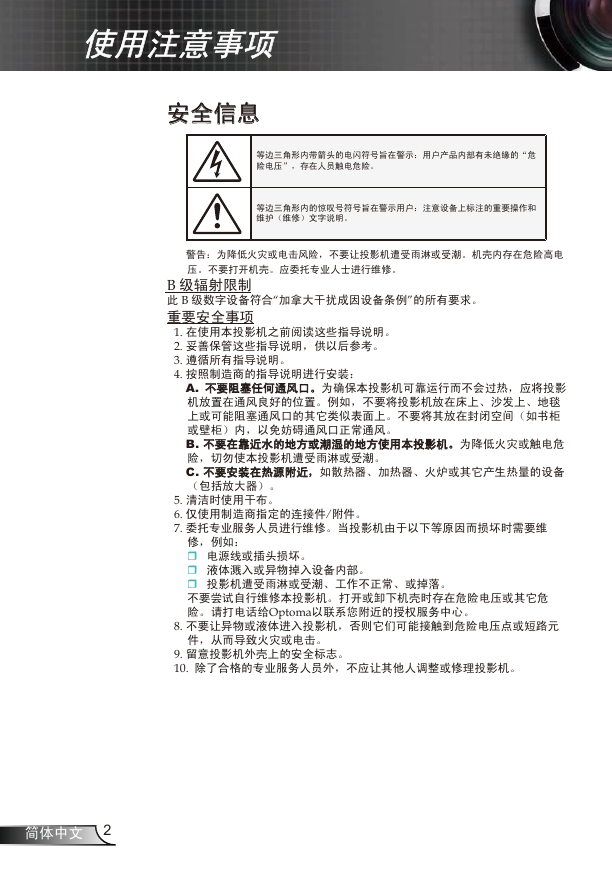

使用注意事项安全信息等边三角形内带箭头的电闪符号旨在警示：用户产品内部有未绝缘的“危险电压”，存在人员触电危险。等边三角形内的惊叹号符号旨在警示用户：注意设备上标注的重要操作和维护（维修）文字说明。警告：为降低火灾或电击风险，不要让投影机遭受雨淋或受潮。机壳内存在危险高电压。不要打开机壳。应委托专业人士进行维修。 B 级辐射限制此 B 级数字设备符合“加拿大干扰成因设备条例”的所有要求。重要安全事项 1. 在使用本投影机之前阅读这些指导说明。 2. 妥善保管这些指导说明，供以后参考。 3. 遵循所有指导说明。 4. 按照制造商的指导说明进行安装： A..不要阻塞任何通风口。为确保本投影机可靠运行而不会过热，应将投影机放置在通风良好的位置。例如，不要将投影机放在床上、沙发上、地毯上或可能阻塞通风口的其它类似表面上。不要将其放在封闭空间（如书柜或壁柜）内，以免妨碍通风口正常通风。 B. 不要在靠近水的地方或潮湿的地方使用本投影机。为降低火灾或触电危险，切勿使本投影机遭受雨淋或受潮。 C. 不要安装在热源附近，如散热器、加热器、火炉或其它产生热量的设备（包括放大器）。 5. 清洁时使用干布。 6. 仅使用制造商指定的连接件/附件。 7. 委托专业服务人员进行维修。当投影机由于以下等原因而损坏时需要维修，例如：  电源线或插头损坏。  液体溅入或异物掉入设备内部。  投影机遭受雨淋或受潮、工作不正常、或掉落。不要尝试自行维修本投影机。打开或卸下机壳时存在危险电压或其它危险。请打电话给Optoma以联系您附近的授权服务中心。 8. 不要让异物或液体进入投影机，否则它们可能接触到危险电压点或短路元件，从而导致火灾或电击。 9. 留意投影机外壳上的安全标志。 10. 除了合格的专业服务人员外，不应让其他人调整或修理投影机。简体中文 2

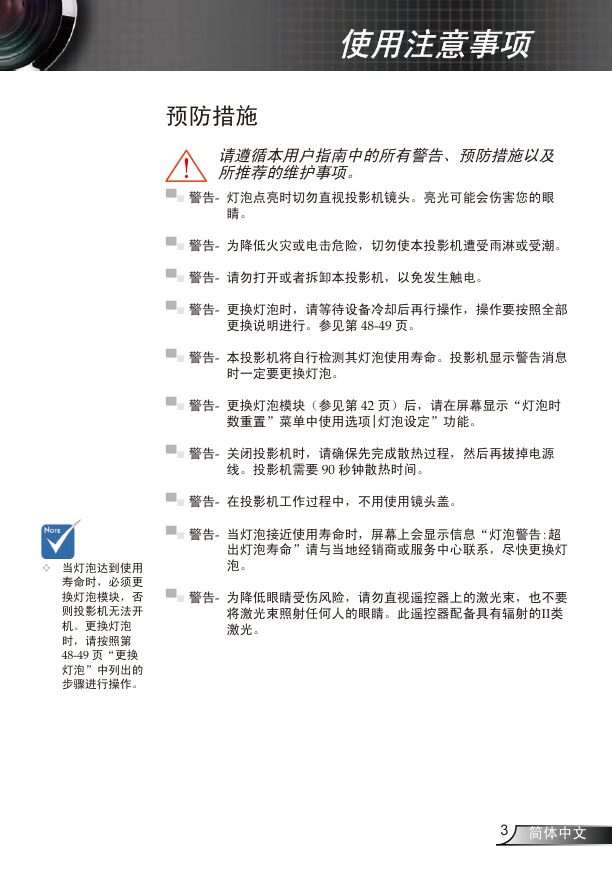

使用注意事项预防措施请遵循本用户指南中的所有警告、预防措施以及所推荐的维护事项。 ▀■ 警告- 灯泡点亮时切勿直视投影机镜头。亮光可能会伤害您的眼睛。 ▀■ 警告- 为降低火灾或电击危险，切勿使本投影机遭受雨淋或受潮。 ▀■ 警告- 请勿打开或者拆卸本投影机，以免发生触电。 ▀■ 警告- 更换灯泡时，请等待设备冷却后再行操作，操作要按照全部更换说明进行。参见第 48-49 页。 ▀■ 警告- 本投影机将自行检测其灯泡使用寿命。投影机显示警告消息时一定要更换灯泡。 ▀■ 警告- 更换灯泡模块（参见第 42 页）后，请在屏幕显示“灯泡时数重置”菜单中使用选项|灯泡设定”功能。 ▀■ 警告- 关闭投影机时，请确保先完成散热过程，然后再拔掉电源线。投影机需要 90 秒钟散热时间。 ▀■ 警告- 在投影机工作过程中，不用使用镜头盖。 ▀■ 警告- 当灯泡接近使用寿命时，屏幕上会显示信息“灯泡警告:超出灯泡寿命”请与当地经销商或服务中心联系，尽快更换灯泡。 ▀■ 警告- 为降低眼睛受伤风险，请勿直视遥控器上的激光束，也不要将激光束照射任何人的眼睛。此遥控器配备具有辐射的II类激光。  当灯泡达到使用寿命时，必须更换灯泡模块，否则投影机无法开机。更换灯泡时，请按照第 48-49 页“更换灯泡”中列出的步骤进行操作。 3 简体中文

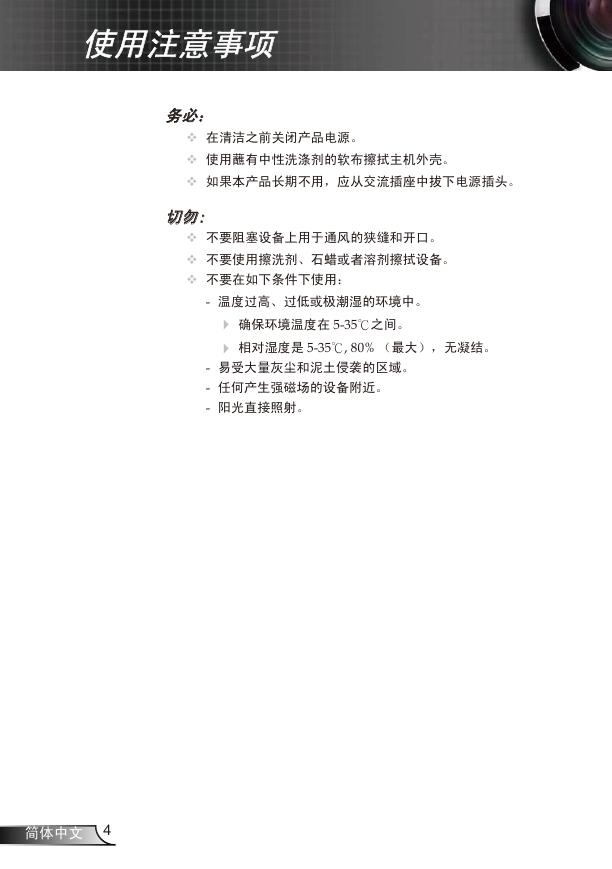

使用注意事项务必：  在清洁之前关闭产品电源。  使用蘸有中性洗涤剂的软布擦拭主机外壳。  如果本产品长期不用，应从交流插座中拔下电源插头。切勿:  不要阻塞设备上用于通风的狭缝和开口。  不要使用擦洗剂、石蜡或者溶剂擦拭设备。  不要在如下条件下使用： - 温度过高、过低或极潮湿的环境中。  确保环境温度在 5-35℃之间。  相对湿度是 5-35℃, 80% （最大），无凝结。 - 易受大量灰尘和泥土侵袭的区域。 - 任何产生强磁场的设备附近。 - 阳光直接照射。简体中文 4

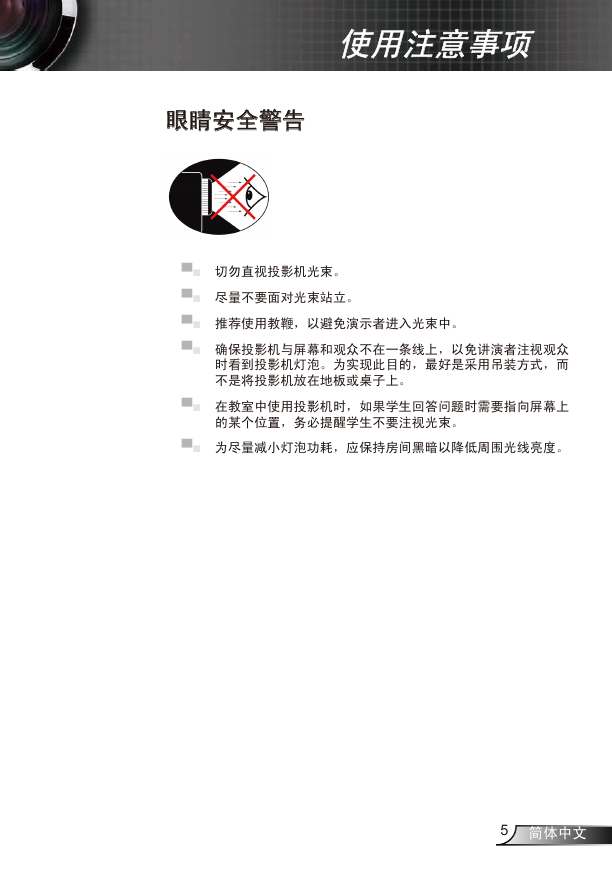

使用注意事项眼睛安全警告 ▀■ 切勿直视投影机光束。 ▀■ 尽量不要面对光束站立。 ▀■ 推荐使用教鞭，以避免演示者进入光束中。 ▀■ 确保投影机与屏幕和观众不在一条线上，以免讲演者注视观众时看到投影机灯泡。为实现此目的，最好是采用吊装方式，而不是将投影机放在地板或桌子上。 ▀■ 在教室中使用投影机时，如果学生回答问题时需要指向屏幕上的某个位置，务必提醒学生不要注视光束。 ▀■ 为尽量减小灯泡功耗，应保持房间黑暗以降低周围光线亮度。 5 简体中文

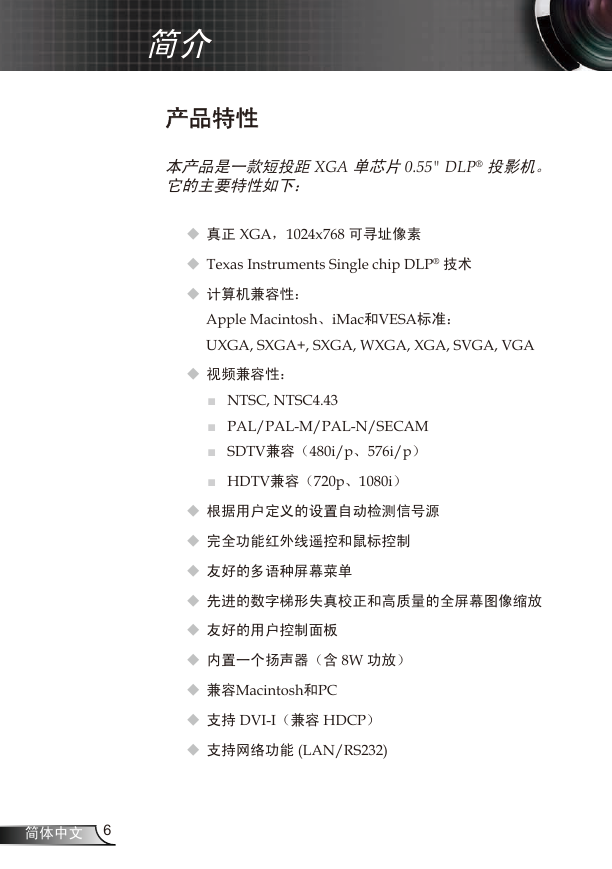

简介产品特性本产品是一款短投距 XGA 单芯片 0.55" DLP® 投影机。. 它的主要特性如下：  真正 XGA，1024x768 可寻址像素  Texas Instruments Single chip DLP® 技术  计算机兼容性： Apple Macintosh、iMac和VESA标准： UXGA, SXGA+, SXGA, WXGA, XGA, SVGA, VGA  视频兼容性： ■ NTSC, NTSC4.43 ■ PAL/PAL-M/PAL-N/SECAM ■ SDTV兼容（480i/p、576i/p） ■ HDTV兼容（720p、1080i）  根据用户定义的设置自动检测信号源  完全功能红外线遥控和鼠标控制  友好的多语种屏幕菜单  先进的数字梯形失真校正和高质量的全屏幕图像缩放  友好的用户控制面板  内置一个扬声器（含 8W 功放）  兼容Macintosh和PC  支持 DVI-I（兼容 HDCP）  支持网络功能 (LAN/RS232) 简体中文 6

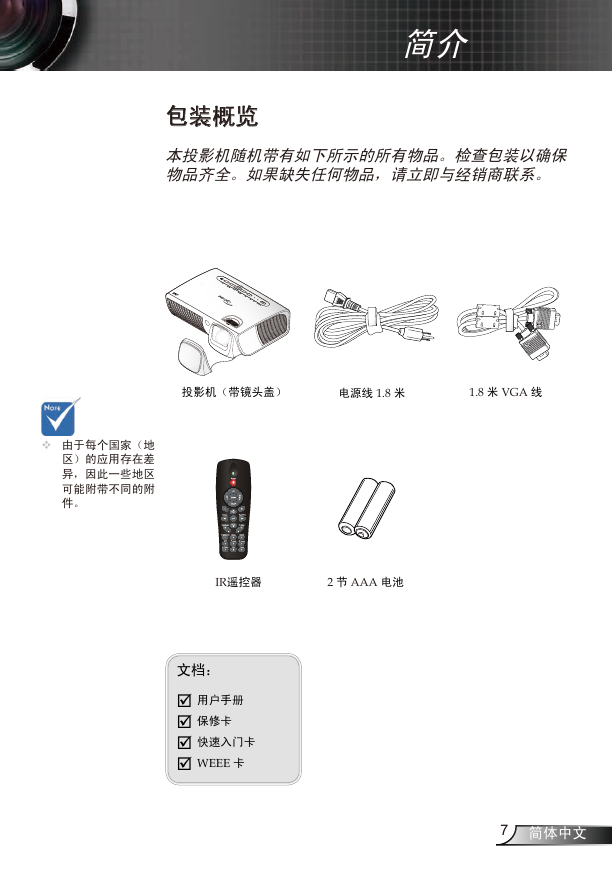

简介包装概览本投影机随机带有如下所示的所有物品。检查包装以确保物品齐全。如果缺失任何物品，请立即与经销商联系。投影机（带镜头盖）电源线 1.8 米 1.8 米 VGA 线  由于每个国家（地区）的应用存在差异，因此一些地区可能附带不同的附件。 IR遥控器 2 节 AAA 电池文档：  用户手册  保修卡  快速入门卡  WEEE 卡 7 简体中文

简介产品概览主机 1 3 4 1 2 V G A- O ut V G A-I n/ S C A R T 6 5 D V H S- Vi d e o Vi d e o R S- 2 3 2 U S B R J- 4 5 A u di o-I n A u di o- L A u di o- 7 1. 红外线接收器 2. 控制面板 3. 调焦环 4. 投影透镜 5. 电源插口 6. 连接端口 7. 安全栓简体中文 8
