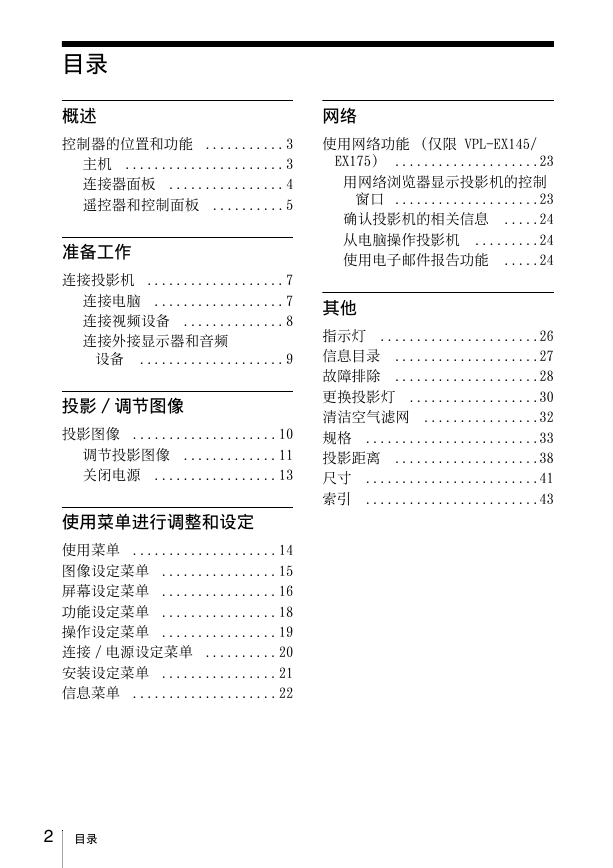

网络使用网络功能（仅限 VPL-EX145/ EX175） ....................23 用网络浏览器显示投影机的控制窗口 ....................23 确认投影机的相关信息 .....24 从电脑操作投影机 .........24 使用电子邮件报告功能 .....24 其他指示灯 ......................26 信息目录 ....................27 故障排除 ....................28 更换投影灯 ..................30 清洁空气滤网 ................32 规格 ........................33 投影距离 ....................38 尺寸 ........................41 索引 ........................43 目录概述控制器的位置和功能 ........... 3 主机 ...................... 3 连接器面板 ................ 4 遥控器和控制面板 .......... 5 准备工作连接投影机 ................... 7 连接电脑 .................. 7 连接视频设备 .............. 8 连接外接显示器和音频设备 .................... 9 投影 / 调节图像投影图像 .................... 10 调节投影图像 ............. 11 关闭电源 ................. 13 使用菜单进行调整和设定使用菜单 .................... 14 图像设定菜单 ................ 15 屏幕设定菜单 ................ 16 功能设定菜单 ................ 18 操作设定菜单 ................ 19 连接 / 电源设定菜单 .......... 20 安装设定菜单 ................ 21 信息菜单 .................... 22 2 目录

B 概述控制器的位置和功能主机 1 7 qd qs qd 2 8 9 qf 3 6 qd 概述 q; qa qh qg 5 4 a 投影镜头 b 聚焦环（第 11 页） c 变焦环（第 11 页） d 投影灯盖（第 30 页） e 空气滤网盖（第 32 页）/ 通风孔（进气） f 通风孔（进气） g 通风孔（排气）小心请勿在通风孔周围放置任何物品，否则可能导致内部热量积聚。请勿将手放在通风孔旁，否则可能导致伤害。 h ON/STANDBY 指示灯（第 26 页） i LAMP/COVER 指示灯（第 26 页） j 控制面板（第 5 页） k 连接器面板（第 4 页） l 遥控检测器 m 调节器（第 11 页） n 扬声器（第 18 页） o 安全锁连接至选购的 Kensington 生产的安全缆。详细说明，请访问 Kensington 网站。 http://www.kensington.com/ p 安全条连接市售的安全链或金属线。控制器的位置和功能 3

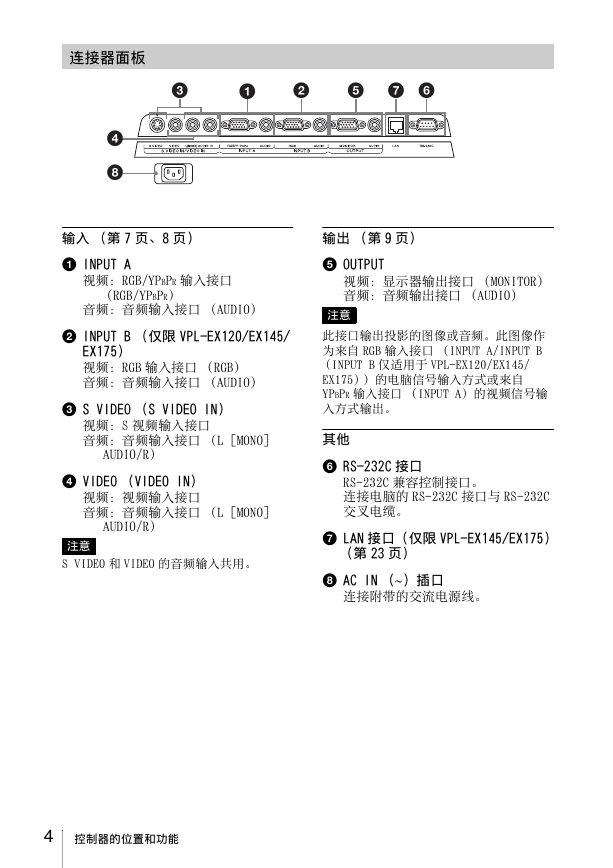

3 1 2 5 7 6 连接器面板 4 8 输入（第 7 页、8 页）输出（第 9 页） a INPUT A e OUTPUT 视频：RGB/YPBPR 输入接口（RGB/YPBPR）音频：音频输入接口（AUDIO）视频：显示器输出接口（MONITOR）音频：音频输出接口（AUDIO）注意 b INPUT B （仅限 VPL-EX120/EX145/ EX175）视频：RGB 输入接口（RGB）音频：音频输入接口（AUDIO） c S VIDEO （S VIDEO IN）此接口输出投影的图像或音频。此图像作为来自 RGB 输入接口（INPUT A/INPUT B （INPUT B 仅适用于 VPL-EX120/EX145/ EX175））的电脑信号输入方式或来自 YPBPR 输入接口（INPUT A）的视频信号输入方式输出。视频：S 视频输入接口音频：音频输入接口（L [MONO] 其他 AUDIO/R） d VIDEO （VIDEO IN）视频：视频输入接口音频：音频输入接口（L [MONO] AUDIO/R）注意 S VIDEO 和 VIDEO 的音频输入共用。 f RS-232C 接口 RS-232C 兼容控制接口。连接电脑的 RS-232C 接口与 RS-232C 交叉电缆。 g LAN 接口（仅限 VPL-EX145/EX175）（第 23 页） h AC IN （∼）插口连接附带的交流电源线。 4 控制器的位置和功能

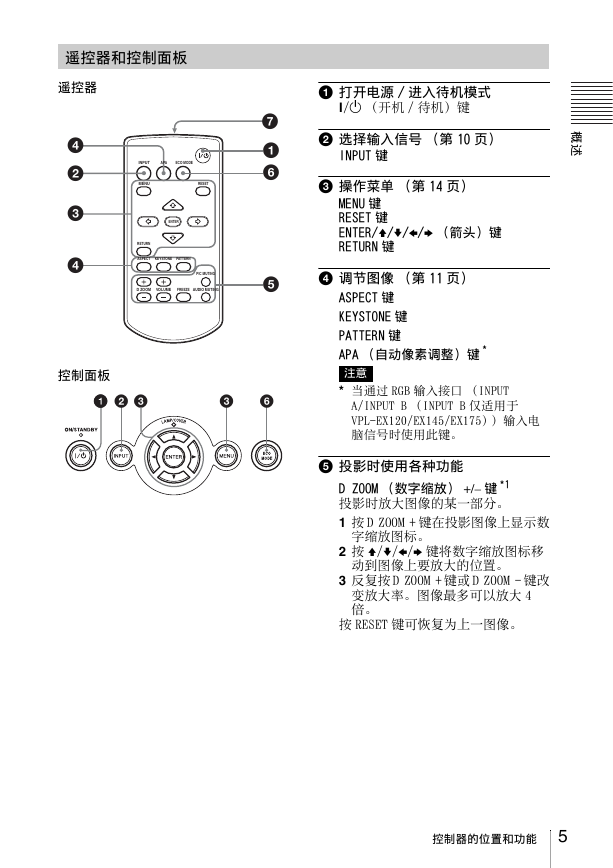

遥控器和控制面板遥控器 4 2 3 4 INPUT APA ECO MODE MENU RESET ENTER RETURN ASPECT KEYSTONE PATTERN PIC MUTING D ZOOM VOLUME FREEZE AUDIO MUTING 5 控制面板 11 2 3 3 6 a 打开电源 / 进入待机模式 ?/1 （开机 / 待机）键 b 选择输入信号（第 10 页） INPUT 键概述 7 1 6 c 操作菜单（第 14 页） MENU 键 RESET 键 ENTER/V/v/B/b （箭头）键 RETURN 键 d 调节图像（第 11 页） ASPECT 键 KEYSTONE 键 PATTERN 键 APA （自动像素调整）键 * 注意 * 当通过 RGB 输入接口（INPUT A/INPUT B （INPUT B 仅适用于 VPL-EX120/EX145/EX175））输入电脑信号时使用此键。 e 投影时使用各种功能 D ZOOM （数字缩放） +/– 键 *1 投影时放大图像的某一部分。 1 按 D ZOOM + 键在投影图像上显示数字缩放图标。 2 按 V/v/B/b 键将数字缩放图标移动到图像上要放大的位置。 3 反复按 D ZOOM + 键或 D ZOOM - 键改变放大率。图像最多可以放大 4 倍。按 RESET 键可恢复为上一图像。控制器的位置和功能 5

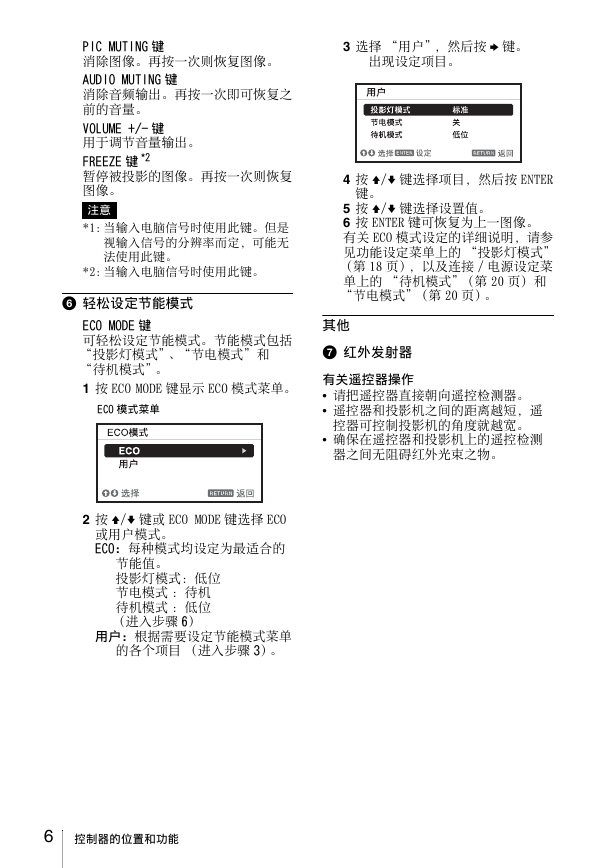

PIC MUTING 键消除图像。再按一次则恢复图像。 AUDIO MUTING 键消除音频输出。再按一次即可恢复之前的音量。 VOLUME +/- 键用于调节音量输出。 FREEZE 键 *2 暂停被投影的图像。再按一次则恢复图像。注意 *1: 当输入电脑信号时使用此键。但是视输入信号的分辨率而定，可能无法使用此键。 *2: 当输入电脑信号时使用此键。 f 轻松设定节能模式 ECO MODE 键可轻松设定节能模式。节能模式包括 “投影灯模式”、“节电模式”和 “待机模式”。 1 按 ECO MODE 键显示 ECO 模式菜单。 ECO 模式菜单 3 选择 “用户”，然后按 b 键。出现设定项目。 4 按 V/v 键选择项目，然后按 ENTER 键。 5 按 V/v 键选择设置值。 6 按 ENTER 键可恢复为上一图像。有关 ECO 模式设定的详细说明，请参见功能设定菜单上的 “投影灯模式” （第 18 页），以及连接 / 电源设定菜单上的 “待机模式”（第 20 页）和 “节电模式”（第 20 页）。其他 g 红外发射器有关遥控器操作请把遥控器直接朝向遥控检测器。遥控器和投影机之间的距离越短，遥控器可控制投影机的角度就越宽。确保在遥控器和投影机上的遥控检测器之间无阻碍红外光束之物。 2 按 V/v 键或 ECO MODE 键选择 ECO 或用户模式。 ECO：每种模式均设定为最适合的节能值。投影灯模式：低位节电模式 : 待机待机模式 : 低位（进入步骤 6）用户：根据需要设定节能模式菜单的各个项目（进入步骤 3）。 6 控制器的位置和功能

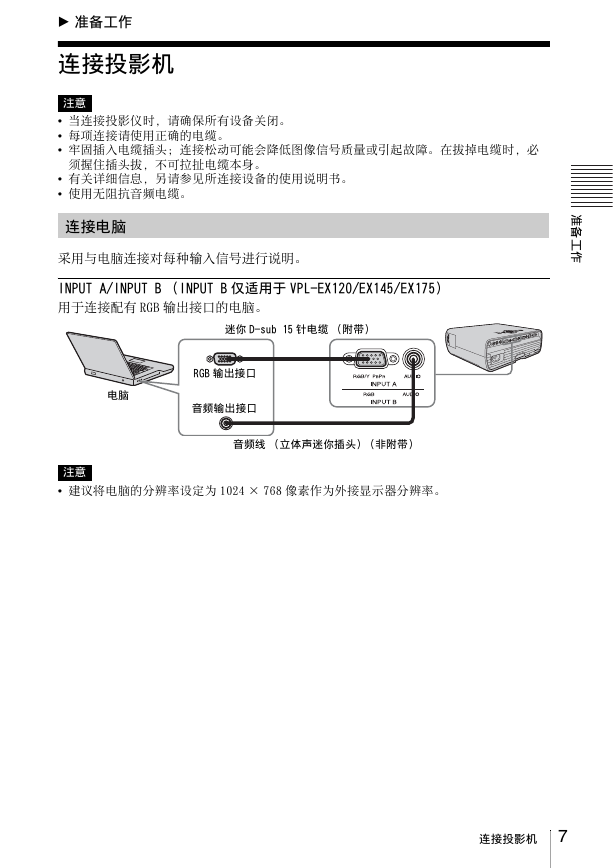

B 准备工作连接投影机注意当连接投影仪时，请确保所有设备关闭。每项连接请使用正确的电缆。牢固插入电缆插头；连接松动可能会降低图像信号质量或引起故障。在拔掉电缆时，必须握住插头拔，不可拉扯电缆本身。有关详细信息，另请参见所连接设备的使用说明书。使用无阻抗音频电缆。连接电脑采用与电脑连接对每种输入信号进行说明。 INPUT A/INPUT B （INPUT B 仅适用于 VPL-EX120/EX145/EX175）用于连接配有 RGB 输出接口的电脑。迷你 D-sub 15 针电缆（附带）准备工作电脑 RGB 输出接口音频输出接口音频线（立体声迷你插头）（非附带）注意建议将电脑的分辨率设定为 1024 × 768 像素作为外接显示器分辨率。连接投影机 7

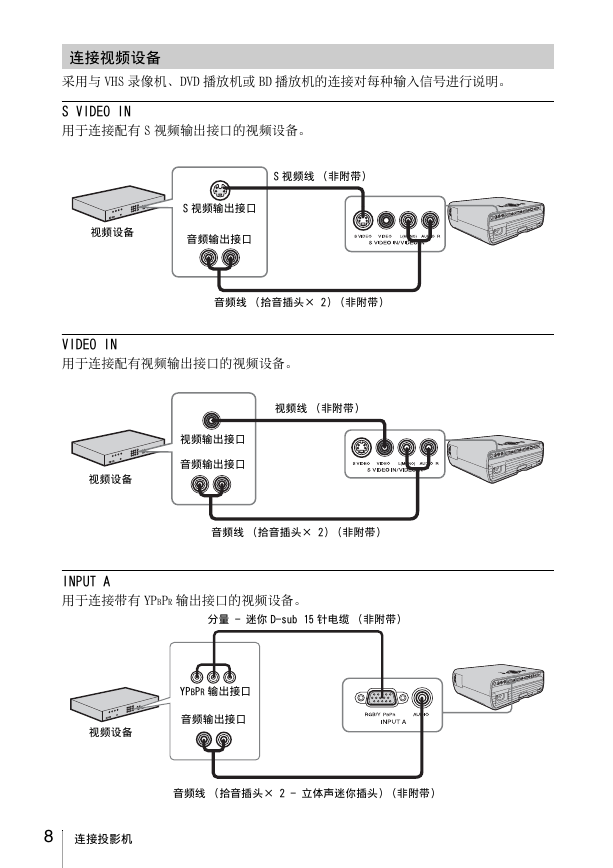

连接视频设备采用与 VHS 录像机、DVD 播放机或 BD 播放机的连接对每种输入信号进行说明。 S VIDEO IN 用于连接配有 S 视频输出接口的视频设备。 S 视频线（非附带）视频设备 S 视频输出接口音频输出接口音频线（拾音插头× 2）（非附带） VIDEO IN 用于连接配有视频输出接口的视频设备。视频线（非附带）视频输出接口音频输出接口视频设备音频线（拾音插头× 2）（非附带） INPUT A 用于连接带有 YPBPR 输出接口的视频设备。分量 - 迷你 D-sub 15 针电缆（非附带） YPBPR 输出接口音频输出接口视频设备音频线（拾音插头× 2 - 立体声迷你插头）（非附带） 8 连接投影机
