图像尺寸31" - 300"

LCD投影机

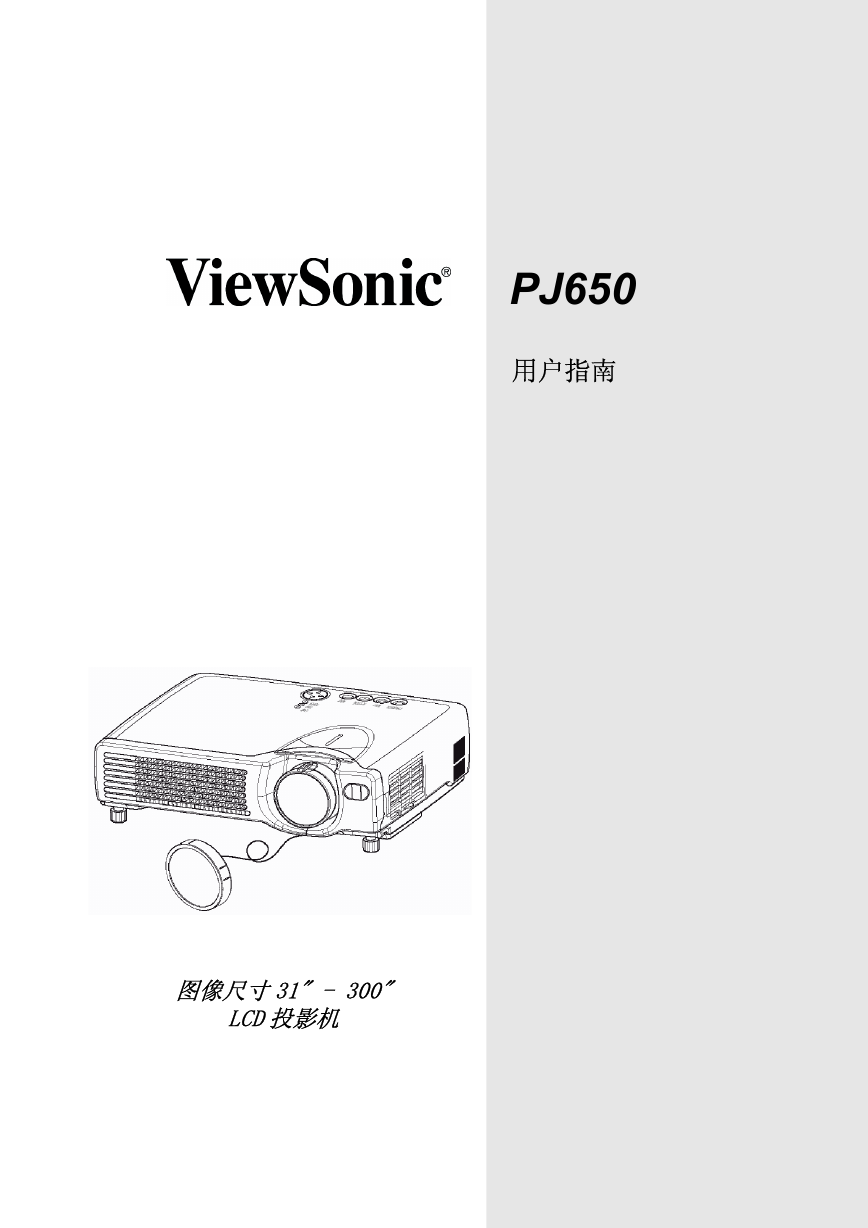

用户指南

PJ650_UGTOC.pdf

PJ650_UG.pdf

µÁ×”±£¹Ã×¢²·

用户记录

开始使用之前

包装内容

投影机

组件名称

投影机

MENU(菜单)按钮

遥控器

SEARCH(检索)按钮

使用遥控器

将电池装入遥控器中

1 取下电池盖依箭头方向往后滑，取下电池盖。

2 放入电池对准正极与负极(如遥控器上的标示)，装入两个AA电池( 投影机随附的电池)。

3 关闭电池盖依箭头方向装回电池盖，直到其卡入定位。

操作遥控器

即装投影机

调整投影机升降器脚架

1 持续按住升降器按钮。

2 抬高或降低投影机到你想要的高度，然后放开升降器按钮。当你放开升降按钮时，升降脚会卡住定位。

3 如有必要时，你也可以用手转动升降脚，以便更精细地调整投影机的高度。

调整画面大小与投射距离

连接端口与缆线

功能

投影机连接端口

连接缆线

即装提示

1 将你的装置连接到投影机

2 将电池装入遥控器中

3 连接电源线

电源线

连接你的装置

DVD播放机

随插即用

连接计算机

连接DVD播放机或VCR

组件缆线

VCR(录放机)

连接显示器

RGB输出

激活电源

预防措施

1 请确定电源线稳固且正确地连接投影机和电源插座。

2 激活投影机的电源将电源开关设定为[ | ] (ON)。投影机会进入待机(STANDBY)方式，而且POWER指示器也会亮橙色灯。

3 按下STANDBY/ON按钮(控制面板或遥控器)

4 取下镜头盖

关闭电源

1 按下STANDBY/ON按钮(控制面板或遥控器)

2 再按一次STANDBY/ON按钮 (控制面板或遥控器)

3 请校验POWER指示器是否停止闪烁并亮着橙色灯。将电源开关切换到[O] (OFF)的位置。

4 请确定POWER指示器已经熄灭，然后再盖上镜头盖。

选择输入

调整音量

1 按下VOLUME(音量)按钮

2 按下, 按钮来调整音量

按下此钮提高音量

按下此钮降低音量

暂时静音

1 按下MUTE(静音)按钮

调整图像位置

1 按POSITION(位置)按钮

2 使用 , , , 按钮来调整位置

使用自动调整特性

1 按下AUTO(自动)按钮

2 RGB输入的自动调整

3 Video输入的自动调整

修正梯形扭曲

1 按KEYSTONE(梯形修正)按钮

2 使用, 按钮来选择要修正()的扭曲方位

3 使用 , 按钮来修正扭曲

使用放大功能

1 按MAGNIFY(放大)(ON)按钮

2 按POSITION按钮，然后使用 , , , 按钮来选择要放大的区域，接着再按一次POSITION按钮确定你的选择。

3 按 , 按钮可以放大或缩小你选择的区域。

冻结画面

1 按FREEZE(冻结)按钮

检索

1 按下SEARCH(检索)按钮

选择画面比例

1 按下ASPECT(纵横比)按钮

暂时显示空白画面

1 按BLANK(空白)按钮

使用菜单功能

1 按MENU(菜单)按钮

2 使用 / 按钮选择一个菜单，然后按或ENTER按钮。

3 使用 / 按钮选择一个项目，然后按或ENTER按钮。

4 按下 / 按钮来调整等级。

操作PC画面

PS/2、ADB、序列鼠标控制

1 关闭投影机与PC的电源，然后利用鼠标缆线将投影机的CONTROL接头接到计算机上。

2 如果目前有连接USB缆线的话，请将它拆除。如果有连接USB缆线的话，USB控制功能就会优先执行，而Control接头上的鼠标控制功能就无法运作了。

3 激活投影机的电源，接着再激活计算机的电源。下表中的功能可以加以控制。如果你无法顺利使用这些控制功能的话，请重新激活计算机(使用暖复置或是按重新激活(restart)按钮)。

可用的功能

遥控器的操作

USB鼠标/键盘控制功能

1 使用USB缆线将投影机的USB接头连接到计算机上。下表中的功能可以加以控制。

可用的功能

遥控器的操作

OSD菜单的功能说明

显示的菜单画面

按“MENU”(菜单)按钮。

主菜单

项目

说明

画面1菜单(Picture 1 Menu)

项目

说明

画面2菜单(Picture 1 Menu)

项目

说明

输入菜单(Input Menu)

项目

说明

屏幕菜单(Screen Menu)

项目

说明

选项菜单(Option Menu)

项目

说明

维护

照明灯

投影灯的使用寿命

更新投影灯

1 关闭投影机的电源，将插头从插座上拔下。静待45分钟让投影灯的灯泡冷却，并准备一个新的投影灯。

2 当你确定了投影机已经适当冷却以后，请慢慢地将投影机翻转过来，让底部朝上。

3 解开2个螺丝，并移除灯盖。

4 解开1个螺丝，并慢慢地用提把拉出投影灯。

5 装入新的投影灯，并锁紧1个螺丝，使其固定住。

6 装回照明灯盖，并锁紧2个螺丝，使其固定住。

7 慢慢地将投影机翻转回来，让顶端朝上。

8 激活投影机的电源，然后使用菜单复置投影灯定时器。

维护空气滤网

1 关闭投影机的电源，然后插头从插座上拔下。

2 清洁重复使用型的滤网时，请用吸尘器仔细吸除滤网的两边。

空气滤网外盖

3 如果滤网受损且需要更新的话，请连络你的经销商或ViewSonic公司。换掉旧滤网后，再将格网放回定位。

4 要复置滤网定时器的话，请激活投影机的电源，到选项(Option)菜单中选择滤网定时器。复置滤网定时器。

投影机内部的维护

镜头的维护

机壳与遥控传输器的维护

疑难排解

视控显示(On-screen)信息

信息

说明

面板Lamp指示器

POWER(电源 )指示器

LAMP指示器

TEMP(温度) 指示器

说明

问题诊断

现象

非机器瑕疵的情形

要确认的项目

规格

项目

规格

外型尺寸

单位：mm

客户支持

有条件保固

VIEWSONIC投影机

附录

电源线安全指导方针

在美国及加拿大，公插头为NEMA5-15型(图A2)，登记在UL，并标记CSA。若为架置在书桌或桌子上的装置，可使用SVT或SJT型的铁蕊组。若为位于地上的装置，仅可使用SJT型的铁蕊组。铁蕊组必须依照你装置电流功率选取。请查阅下列表格作为于美国及

加拿大用户：

掛B撰杅弇蚾离郩忐樓鏽湮ICES-003﹝

在欧洲你必须使用适合你国家插座的铁蕊组。该铁蕊组为HAR认证，并且外面护套或内部导体之一的绝缘体上会有一个特殊的标志。

如果你有任何关于该使用何种适当电源线的问题，请洽询你购买该产品的经销商。

美国遵守信息

本装置已经测试并判定遵守B级数位装置限制，遵照FCC条例第15节。这些限制是设计来提供合理的保护，避免住宅即装有害的干扰。本装置会产...

加拿大遵守信息

欧洲国家遵守信息

CE遵守

±æ×°÷Ã×Ò Ø“¿92/31/EECº°93/68/EECÃıøÓ5”-¹Ø°¸µÁ¥ÅºÊ»›-‘°¹-ﬁ¶©µƒEEC÷¸¡Ó89/336/ EEC£¨“‘º° “¿93/68/EECÃıøÓ13”–¹Ø°¸°²»´°¹–ﬁ¶©µƒ73/23/EECµƒ¹Ê¶®°£

所有国家用户信息

Æ¡ƒª

鸟瞰图

侧面图

鸟瞰图

侧面图

镜头中央

Æ¡ƒª

RGB输入

PJ650 用户指南图像尺寸31" - 300" LCD投影机

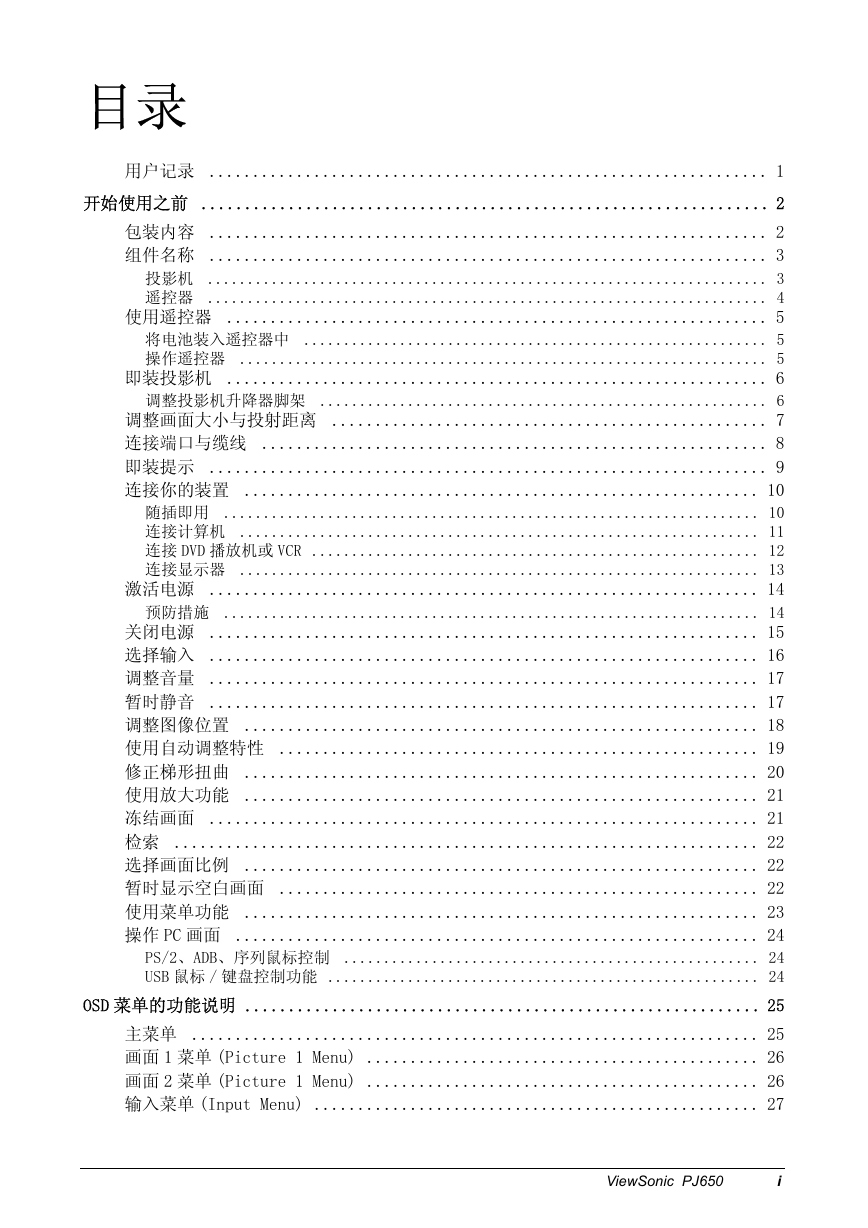

目录用户记录 ................................................................ 1 开始使用之前 ................................................................. 2 包装内容 ................................................................ 2 组件名称 ................................................................ 3 投影机 ...................................................................... 3 遥控器 ...................................................................... 4 使用遥控器 .............................................................. 5 将电池装入遥控器中 .......................................................... 5 操作遥控器 .................................................................. 5 即装投影机 .............................................................. 6 调整投影机升降器脚架 ........................................................ 6 调整画面大小与投射距离 .................................................. 7 连接端口与缆线 .......................................................... 8 即装提示 ................................................................ 9 连接你的装置 ........................................................... 10 随插即用 ................................................................... 10 连接计算机 ................................................................. 11 连接 DVD 播放机或 VCR ........................................................ 12 连接显示器 ................................................................. 13 激活电源 ............................................................... 14 预防措施 ................................................................... 14 关闭电源 ............................................................... 15 选择输入 ............................................................... 16 调整音量 ............................................................... 17 暂时静音 ............................................................... 17 调整图像位置 ........................................................... 18 使用自动调整特性 ....................................................... 19 修正梯形扭曲 ........................................................... 20 使用放大功能 ........................................................... 21 冻结画面 ............................................................... 21 检索 ................................................................... 22 选择画面比例 ........................................................... 22 暂时显示空白画面 ....................................................... 22 使用菜单功能 ........................................................... 23 操作 PC 画面 ............................................................ 24 PS/2、ADB、序列鼠标控制 .................................................... 24 USB 鼠标 / 键盘控制功能 ...................................................... 24 OSD 菜单的功能说明 ........................................................... 25 主菜单 ................................................................. 25 画面 1 菜单 (Picture 1 Menu) ............................................. 26 画面 2 菜单 (Picture 1 Menu) ............................................. 26 输入菜单 (Input Menu) ................................................... 27 ViewSonic PJ650 i

屏幕菜单 (Screen Menu) .................................................. 28 选项菜单 (Option Menu) .................................................. 30 维护 ........................................................................ 31 照明灯 ................................................................. 31 投影灯的使用寿命 ....................................................... 32 更新投影灯 ............................................................. 32 维护空气滤网 ........................................................... 33 投影机内部的维护 ....................................................... 34 镜头的维护 ............................................................. 34 机壳与遥控传输器的维护 ................................................. 34 疑难排解 .................................................................... 35 视控显示 (On-screen) 信息 ............................................... 35 面板 Lamp 指示器 ........................................................ 36 问题诊断 ............................................................... 37 规格 ........................................................................ 38 外型尺寸 ............................................................... 38 客户支持 .................................................................... 39 有条件保固 .................................................................. 40 VIEWSONIC 投影机 ........................................................ 40 附录 ........................................................................ 41 电源线安全指导方针 ..................................................... 41 美国遵守信息 ........................................................... 42 加拿大遵守信息 ......................................................... 42 欧洲国家遵守信息 ....................................................... 42 所有国家用户信息 ....................................................... 42 ii ViewSonic PJ650

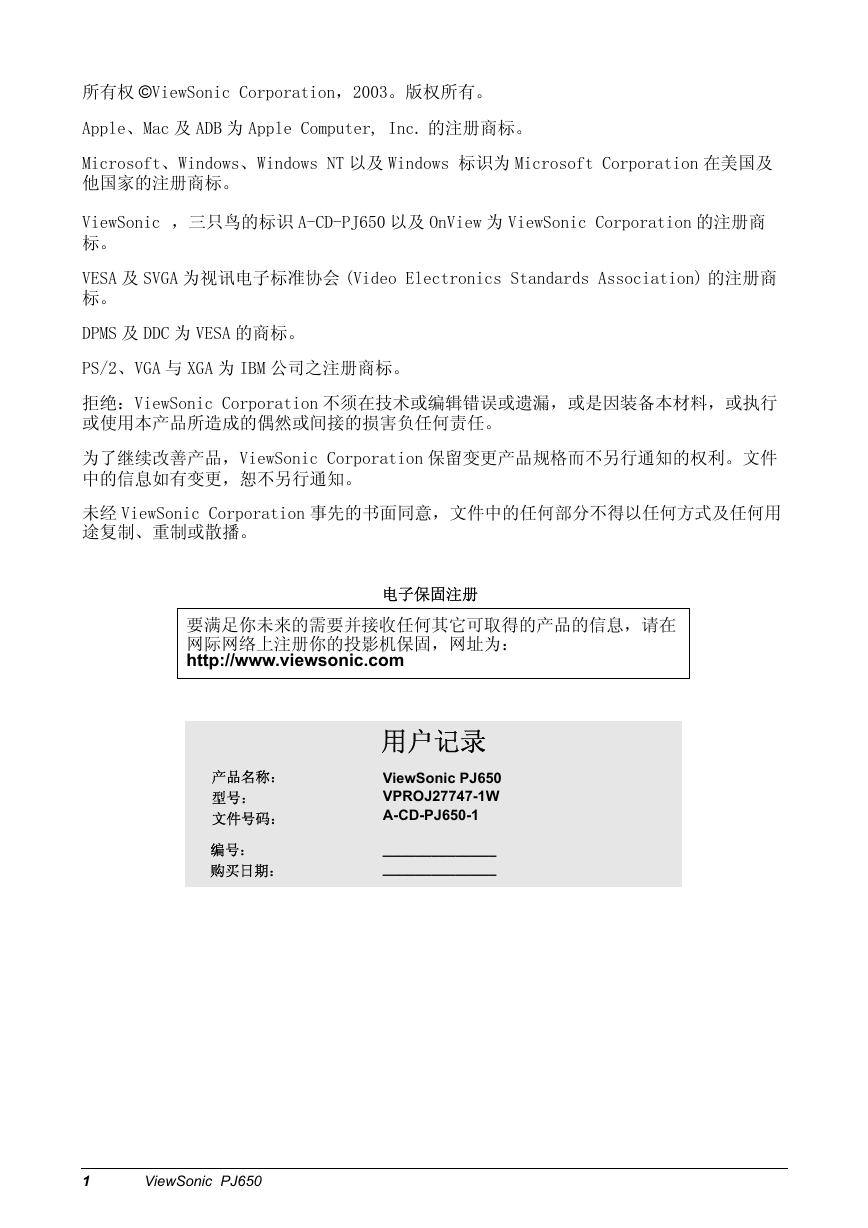

所有权 ©ViewSonic Corporation，2003。版权所有。 Apple、Mac 及 ADB 为 Apple Computer, Inc. 的注册商标。 Microsoft、Windows、Windows NT 以及 Windows 标识为 Microsoft Corporation 在美国及他国家的注册商标。 ViewSonic ，三只鸟的标识 A-CD-PJ650 以及 OnView 为 ViewSonic Corporation 的注册商标。 VESA 及 SVGA 为视讯电子标准协会 (Video Electronics Standards Association) 的注册商标。 DPMS 及 DDC 为 VESA 的商标。 PS/2、VGA 与 XGA 为 IBM 公司之注册商标。拒绝：ViewSonic Corporation 不须在技术或编辑错误或遗漏，或是因装备本材料，或执行或使用本产品所造成的偶然或间接的损害负任何责任。为了继续改善产品，ViewSonic Corporation 保留变更产品规格而不另行通知的权利。文件中的信息如有变更，恕不另行通知。未经 ViewSonic Corporation 事先的书面同意，文件中的任何部分不得以任何方式及任何用途复制、重制或散播。电子保固注册要满足你未来的需要并接收任何其它可取得的产品的信息，请在网际网络上注册你的投影机保固，网址为： http://www.viewsonic.com 产品名称：型号：文件号码：编号：购买日期：用户记录 ViewSonic PJ650 VPROJ27747-1W A-CD-PJ650-1 ______________ ______________ 1 ViewSonic PJ650

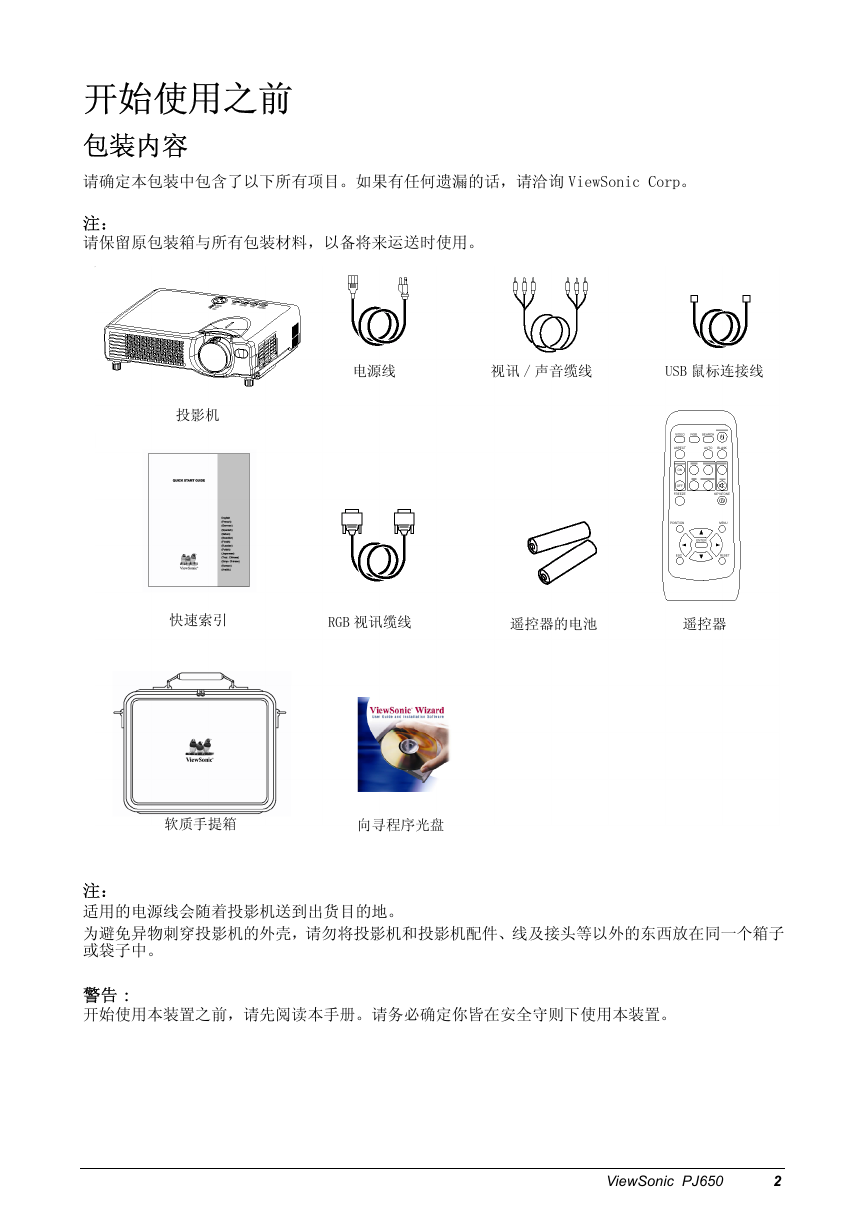

开始使用之前包装内容请确定本包装中包含了以下所有项目。如果有任何遗漏的话，请洽询 ViewSonic Corp。注：请保留原包装箱与所有包装材料，以备将来运送时使用。电源线视讯 / 声音缆线 USB 鼠标连接线投影机快速索引 RGB 视讯缆线遥控器的电池遥控器软质手提箱向寻程序光盘注：适用的电源线会随着投影机送到出货目的地。为避免异物刺穿投影机的外壳，请勿将投影机和投影机配件、线及接头等以外的东西放在同一个箱子或袋子中。警告 : 开始使用本装置之前，请先阅读本手册。请务必确定你皆在安全守则下使用本装置。 ViewSonic PJ650 2

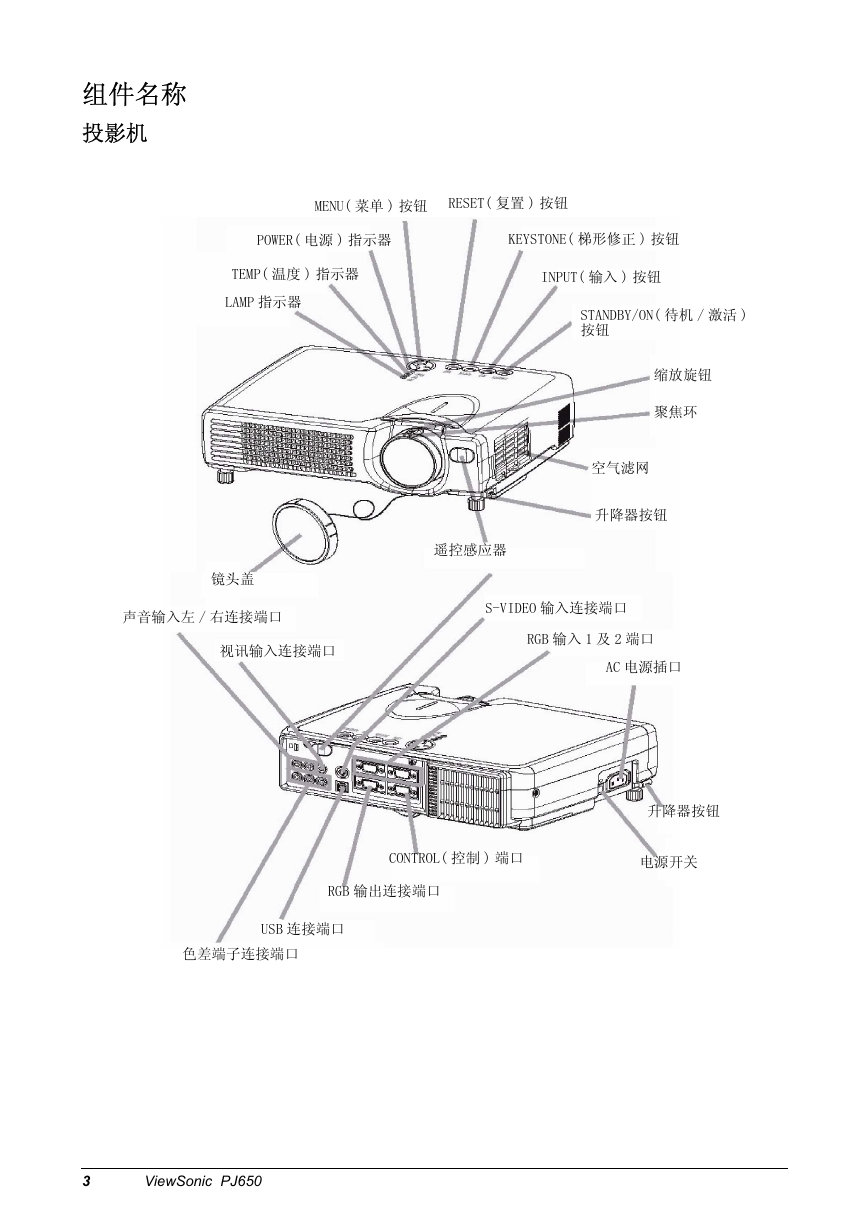

组件名称投影机 MENU( 菜单 ) 按钮 RESET( 复置 ) 按钮 POWER( 电源 ) 指示器 KEYSTONE( 梯形修正 ) 按钮 TEMP( 温度 ) 指示器 LAMP 指示器 INPUT( 输入 ) 按钮 STANDBY/ON( 待机 / 激活 ) 按钮缩放旋钮聚焦环空气滤网升降器按钮镜头盖声音输入左 / 右连接端口视讯输入连接端口遥控感应器 S-VIDEO 输入连接端口 RGB 输入 1 及 2 端口 AC 电源插口升降器按钮 CONTROL( 控制 ) 端口电源开关 RGB 输出连接端口 USB 连接端口色差端子连接端口 3 ViewSonic PJ650

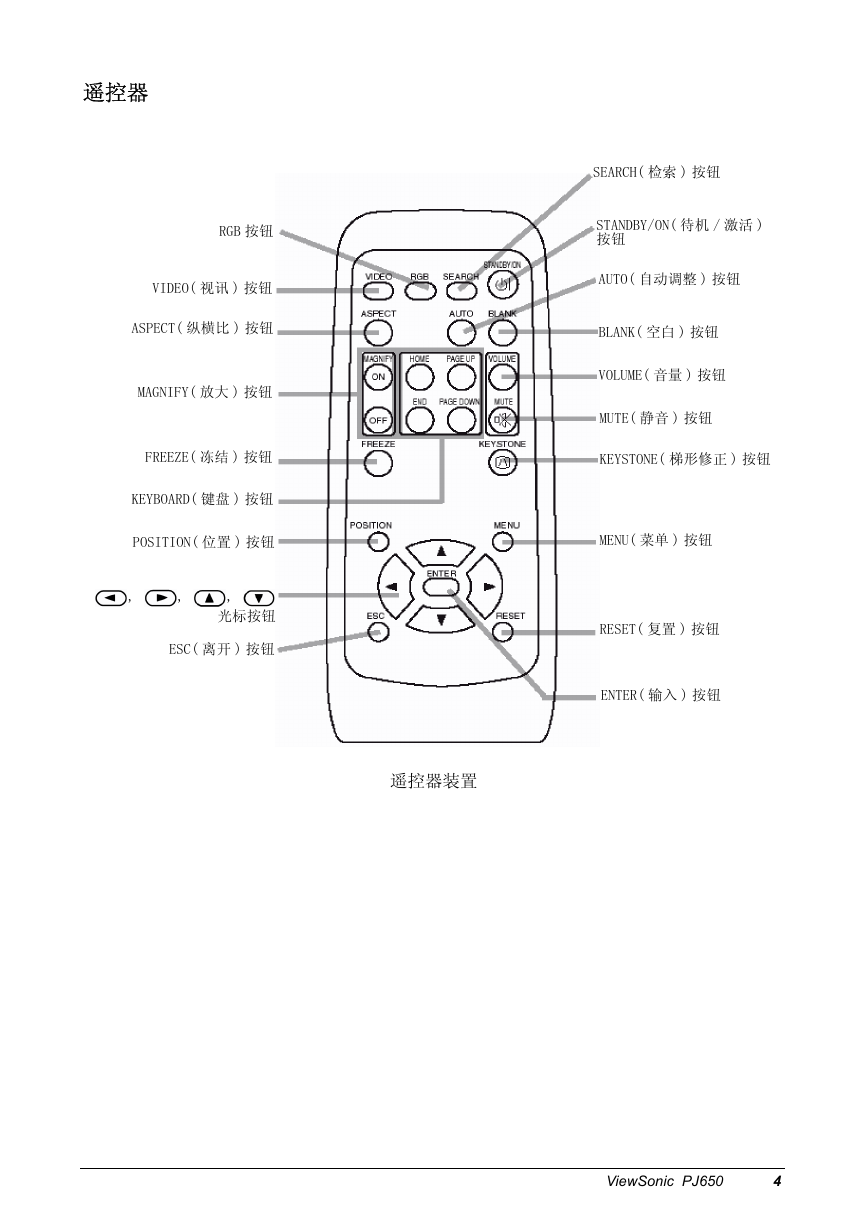

遥控器 RGB 按钮 VIDEO( 视讯 ) 按钮 ASPECT( 纵横比 ) 按钮 MAGNIFY( 放大 ) 按钮 FREEZE( 冻结 ) 按钮 KEYBOARD( 键盘 ) 按钮 POSITION( 位置 ) 按钮 , , , 光标按钮 ESC( 离开 ) 按钮遥控器装置 SEARCH( 检索 ) 按钮 STANDBY/ON( 待机 / 激活 ) 按钮 AUTO( 自动调整 ) 按钮 BLANK( 空白 ) 按钮 VOLUME( 音量 ) 按钮 MUTE( 静音 ) 按钮 KEYSTONE( 梯形修正 ) 按钮 MENU( 菜单 ) 按钮 RESET( 复置 ) 按钮 ENTER( 输入 ) 按钮 ViewSonic PJ650 4

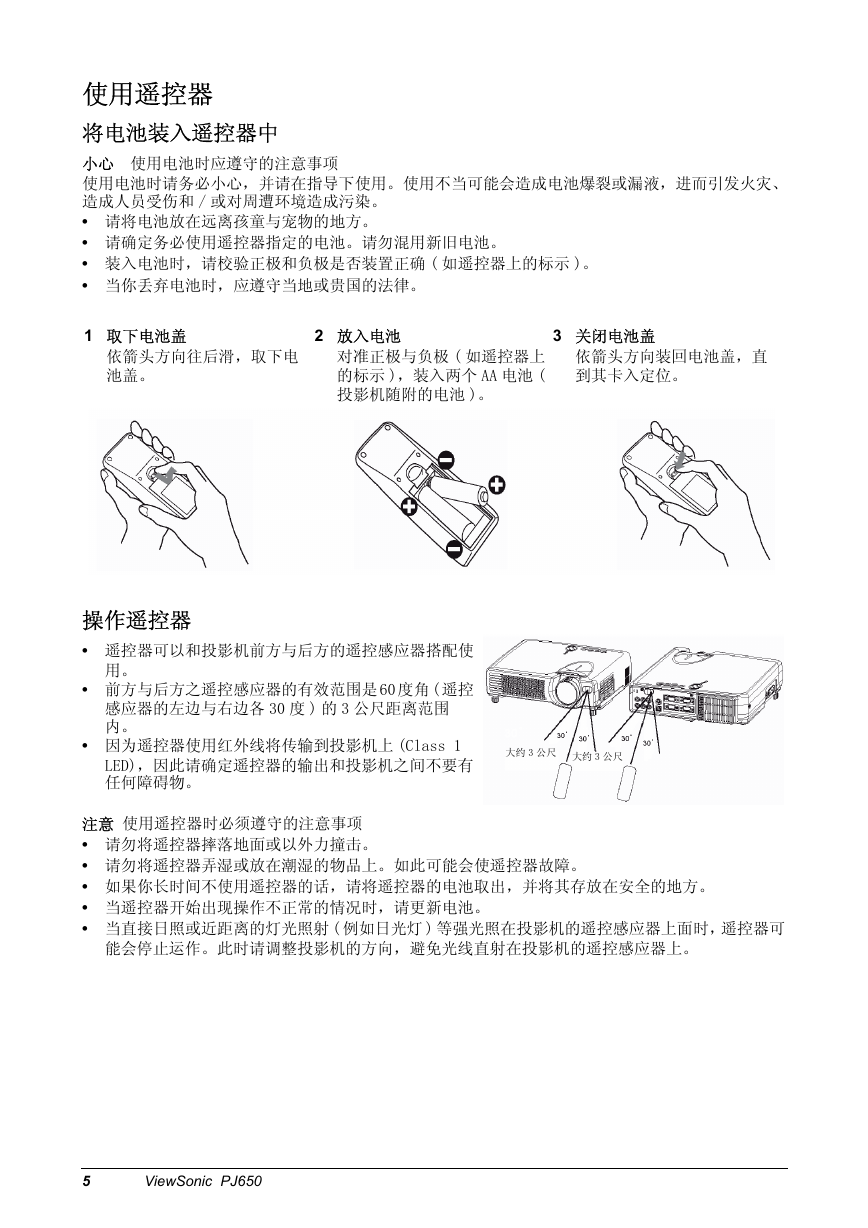

使用遥控器将电池装入遥控器中小心使用电池时应遵守的注意事项使用电池时请务必小心，并请在指导下使用。使用不当可能会造成电池爆裂或漏液，进而引发火灾、造成人员受伤和 / 或对周遭环境造成污染。 • 请将电池放在远离孩童与宠物的地方。 • 请确定务必使用遥控器指定的电池。请勿混用新旧电池。 • 装入电池时，请校验正极和负极是否装置正确 ( 如遥控器上的标示 )。 • 当你丢弃电池时，应遵守当地或贵国的法律。 1 取下电池盖 3 关闭电池盖 2 放入电池依箭头方向往后滑，取下电池盖。对准正极与负极 ( 如遥控器上的标示 )，装入两个 AA 电池 ( 投影机随附的电池 )。依箭头方向装回电池盖，直到其卡入定位。操作遥控器 • 遥控器可以和投影机前方与后方的遥控感应器搭配使用。 • 前方与后方之遥控感应器的有效范围是 60 度角 ( 遥控感应器的左边与右边各 30 度 ) 的 3 公尺距离范围内。 • 因为遥控器使用红外线将传输到投影机上 (Class 1 LED)，因此请确定遥控器的输出和投影机之间不要有任何障碍物。大约 3 公尺大约 3 公尺注意使用遥控器时必须遵守的注意事项 • 请勿将遥控器摔落地面或以外力撞击。 • 请勿将遥控器弄湿或放在潮湿的物品上。如此可能会使遥控器故障。 • 如果你长时间不使用遥控器的话，请将遥控器的电池取出，并将其存放在安全的地方。 • 当遥控器开始出现操作不正常的情况时，请更新电池。 • 当直接日照或近距离的灯光照射 ( 例如日光灯 ) 等强光照在投影机的遥控感应器上面时，遥控器可能会停止运作。此时请调整投影机的方向，避免光线直射在投影机的遥控感应器上。 5 ViewSonic PJ650
