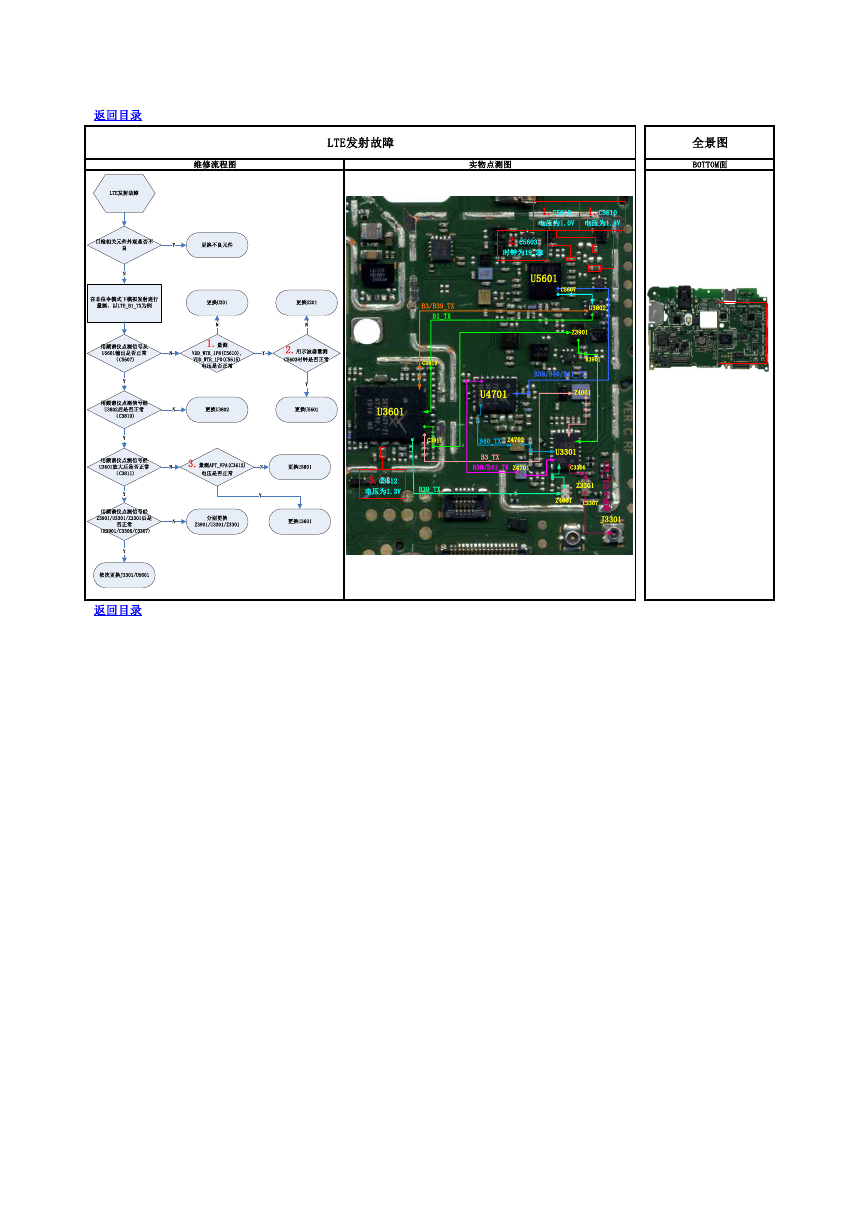

返回目录 维修流程图 实物点测图 LTE发射故障 全景图 BOTTOM面 1.C5615 电压为1.0V 1.C5610 电压为1.8V 2.C5603 时钟为19.2M U5601 C5607 U3802 Z3901 R3901 B38/B40/B41_TX U4701 Z4001 B3/B39_TX B1_TX C3819 U3601 C3811 B40_TX Z4702 B3_TX U3301 B38/B41_TX Z4701 C3306 3.C3612 电压为1.3V B39_TX Z3301 Z4601 C3307 L T E _ T X 公 共 线 路 J3301 返回目录 LTE发射故障目检相关元件外观是否不良更换不良元件Y在非信令模式下模拟发射进行量测，以LTE_B1_TX为例用频谱仪点测信号从U5601输出是否正常（C5607)1.量测VDD_WTR_1P8(C5610),VDD_WTR_1P0(C5615)电压是否正常更换U2012.用示波器量测C5603时钟是否正常更换U201用频谱仪点测信号经U3601放大后是否正常（C3811)YN3.量测APT_VPA(C3612)电压是否正常NYNNN更换U5801N更换U3601Y更换U5601Y用频谱仪点测信号经Z3901/U3301/Z3301后是否正常（R3901/C3306/C3307)分别更换Z3901/U3301/Z3301N依次更换J3301/U5601Y用频谱仪点测信号经U3802后是否正常（C3819)更换U3802NYY
