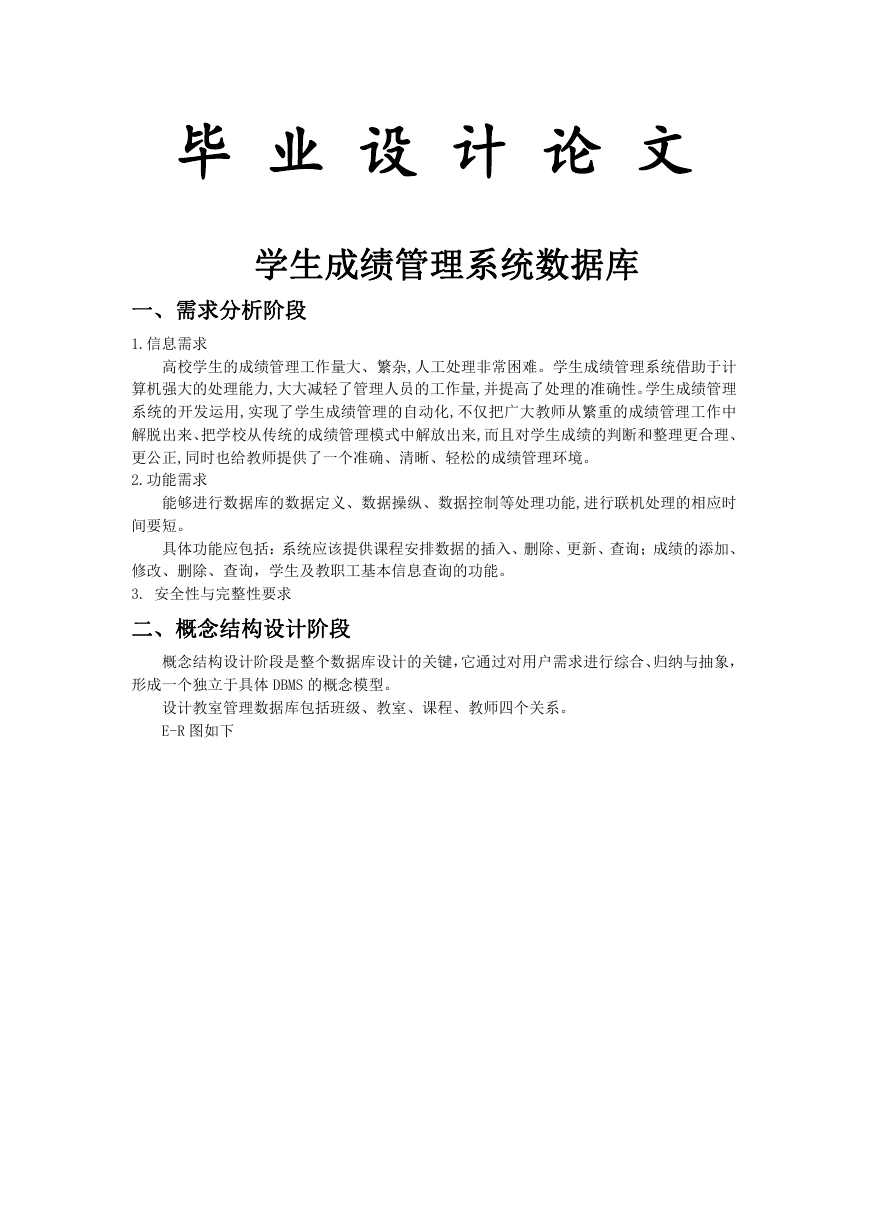

    毕 业 设 计 论 文 学生成绩管理系统数据库 一、需求分析阶段 1.信息需求 高校学生的成绩管理工作量大、繁杂,人工处理非常困难。学生成绩管理系统借助于计 算机强大的处理能力,大大减轻了管理人员的工作量,并提高了处理的准确性。学生成绩管理 系统的开发运用,实现了学生成绩管理的自动化,不仅把广大教师从繁重的成绩管理工作中 解脱出来、把学校从传统的成绩管理模式中解放出来,而且对学生成绩的判断和整理更合理、 更公正,同时也给教师提供了一个准确、清晰、轻松的成绩管理环境。 2.功能需求 能够进行数据库的数据定义、数据操纵、数据控制等处理功能,进行联机处理的相应时 间要短。 具体功能应包括：系统应该提供课程安排数据的插入、删除、更新、查询；成绩的添加、 修改、删除、查询，学生及教职工基本信息查询的功能。 3. 安全性与完整性要求 二、概念结构设计阶段 概念结构设计阶段是整个数据库设计的关键，它通过对用户需求进行综合、归纳与抽象， 形成一个独立于具体 DBMS 的概念模型。 设计教室管理数据库包括班级、教室、课程、教师四个关系。 E-R 图如下

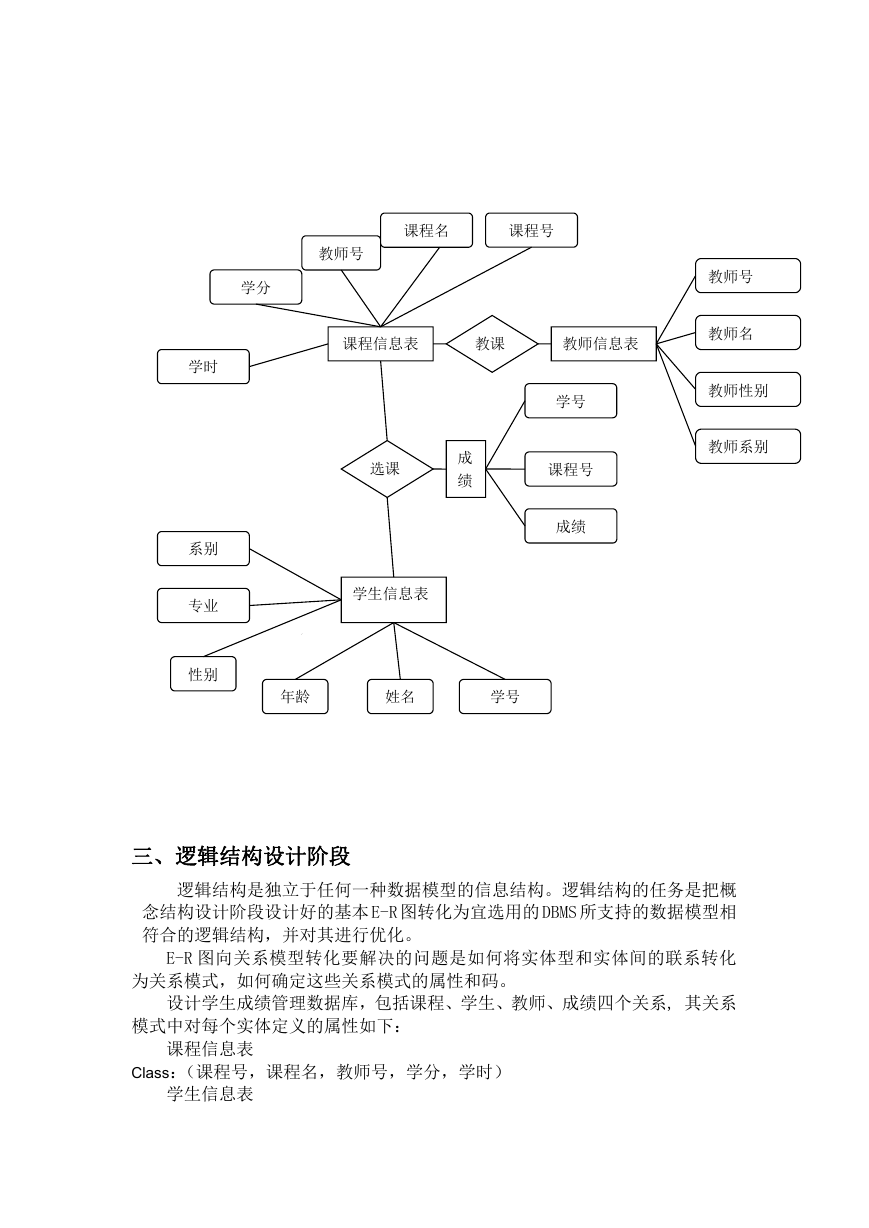

    教师号 教师名 教师性别 教师系别 课程名 课程号 教师号 学分 课程信息表 教课 教师信息表 学时 系别 专业 性别 学号 课程号 成绩 选课 成 绩 学生信息表 年龄 姓名 学号 三、逻辑结构设计阶段 逻辑结构是独立于任何一种数据模型的信息结构。逻辑结构的任务是把概 念结构设计阶段设计好的基本 E-R 图转化为宜选用的 DBMS 所支持的数据模型相 符合的逻辑结构，并对其进行优化。 E-R 图向关系模型转化要解决的问题是如何将实体型和实体间的联系转化 为关系模式，如何确定这些关系模式的属性和码。 设计学生成绩管理数据库，包括课程、学生、教师、成绩四个关系, 其关系 模式中对每个实体定义的属性如下： 课程信息表 Class：（课程号，课程名，教师号，学分，学时） 学生信息表

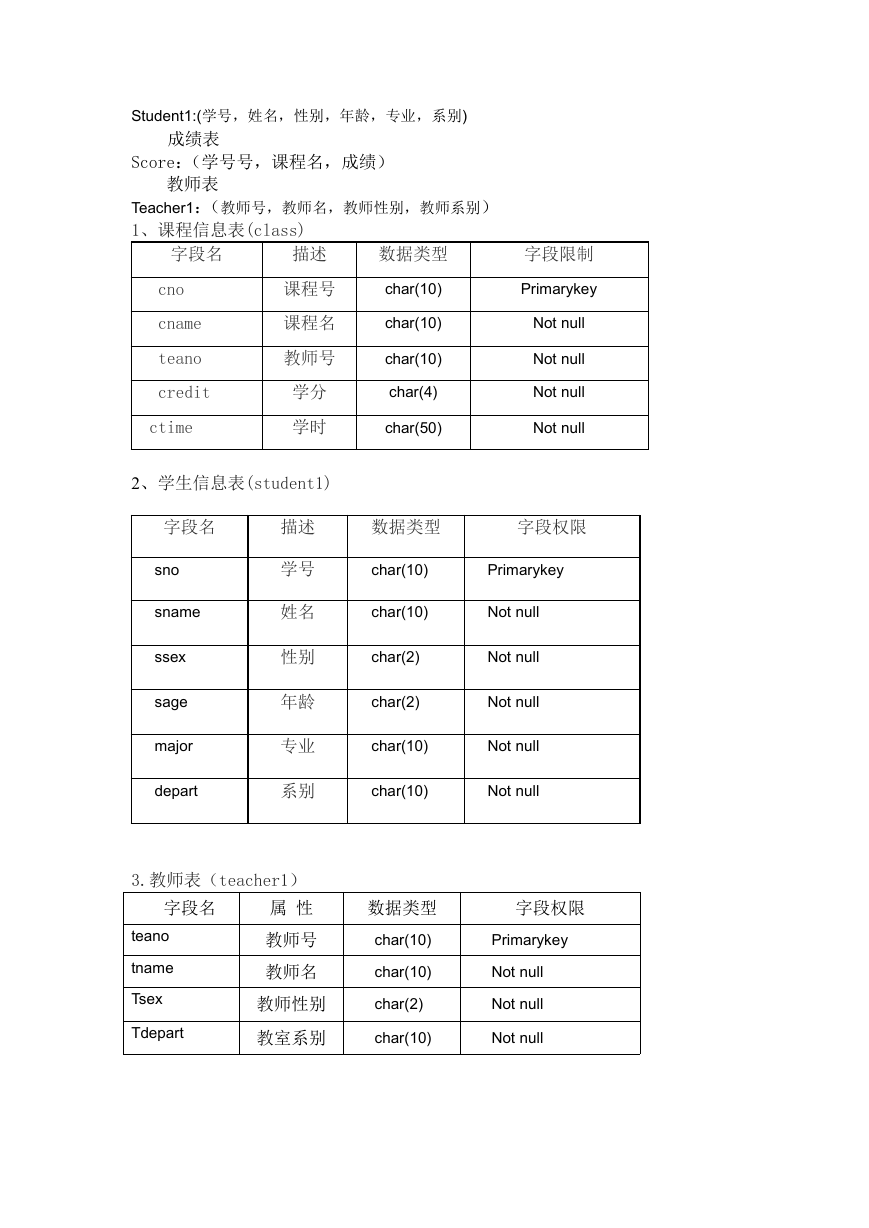

    Student1:(学号，姓名，性别，年龄，专业，系别) 成绩表 Score：（学号号，课程名，成绩） 教师表 Teacher1：（教师号，教师名，教师性别，教师系别） 1、课程信息表(class) 字段名 描述 数据类型 字段限制 cno cname teano credit ctime 课程号 课程名 教师号 学分 学时 char(10) char(10) char(10) char(4) char(50) Primarykey Not null Not null Not null Not null 2、学生信息表(student1) 字段名 sno sname ssex sage major depart 描述 学号 姓名 性别 年龄 专业 系别 数据类型 字段权限 char(10) Primarykey char(10) Not null char(2) char(2) char(10) char(10) Not null Not null Not null Not null 3.教师表（teacher1） 字段名 teano tname Tsex Tdepart 属 性 教师号 教师名 教师性别 教室系别 数据类型 字段权限 char(10) char(10) char(2) char(10) Primarykey Not null Not null Not null

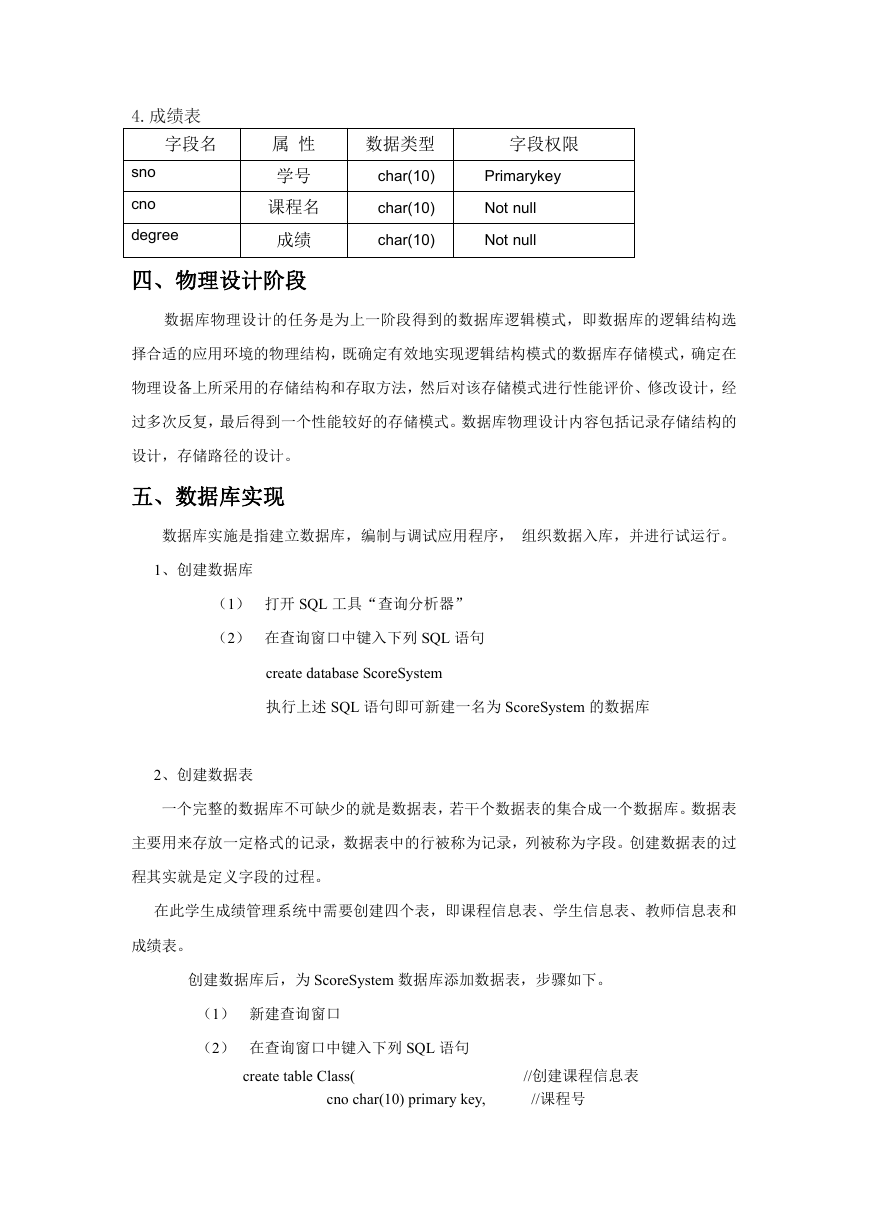

    4.成绩表 字段名 sno cno degree 属 性 学号 课程名 成绩 数据类型 字段权限 char(10) char(10) char(10) Primarykey Not null Not null 四、物理设计阶段 数据库物理设计的任务是为上一阶段得到的数据库逻辑模式，即数据库的逻辑结构选 择合适的应用环境的物理结构，既确定有效地实现逻辑结构模式的数据库存储模式，确定在 物理设备上所采用的存储结构和存取方法，然后对该存储模式进行性能评价、修改设计，经 过多次反复，最后得到一个性能较好的存储模式。数据库物理设计内容包括记录存储结构的 设计，存储路径的设计。 五、数据库实现 数据库实施是指建立数据库，编制与调试应用程序， 组织数据入库，并进行试运行。 1、创建数据库 （1） 打开 SQL 工具“查询分析器” （2） 在查询窗口中键入下列 SQL 语句 create database ScoreSystem 执行上述 SQL 语句即可新建一名为 ScoreSystem 的数据库 2、创建数据表 一个完整的数据库不可缺少的就是数据表，若干个数据表的集合成一个数据库。数据表 主要用来存放一定格式的记录，数据表中的行被称为记录，列被称为字段。创建数据表的过 程其实就是定义字段的过程。 在此学生成绩管理系统中需要创建四个表，即课程信息表、学生信息表、教师信息表和 成绩表。 创建数据库后，为 ScoreSystem 数据库添加数据表，步骤如下。 （1） 新建查询窗口 （2） 在查询窗口中键入下列 SQL 语句 create table Class( cno char(10) primary key, //创建课程信息表 //课程号

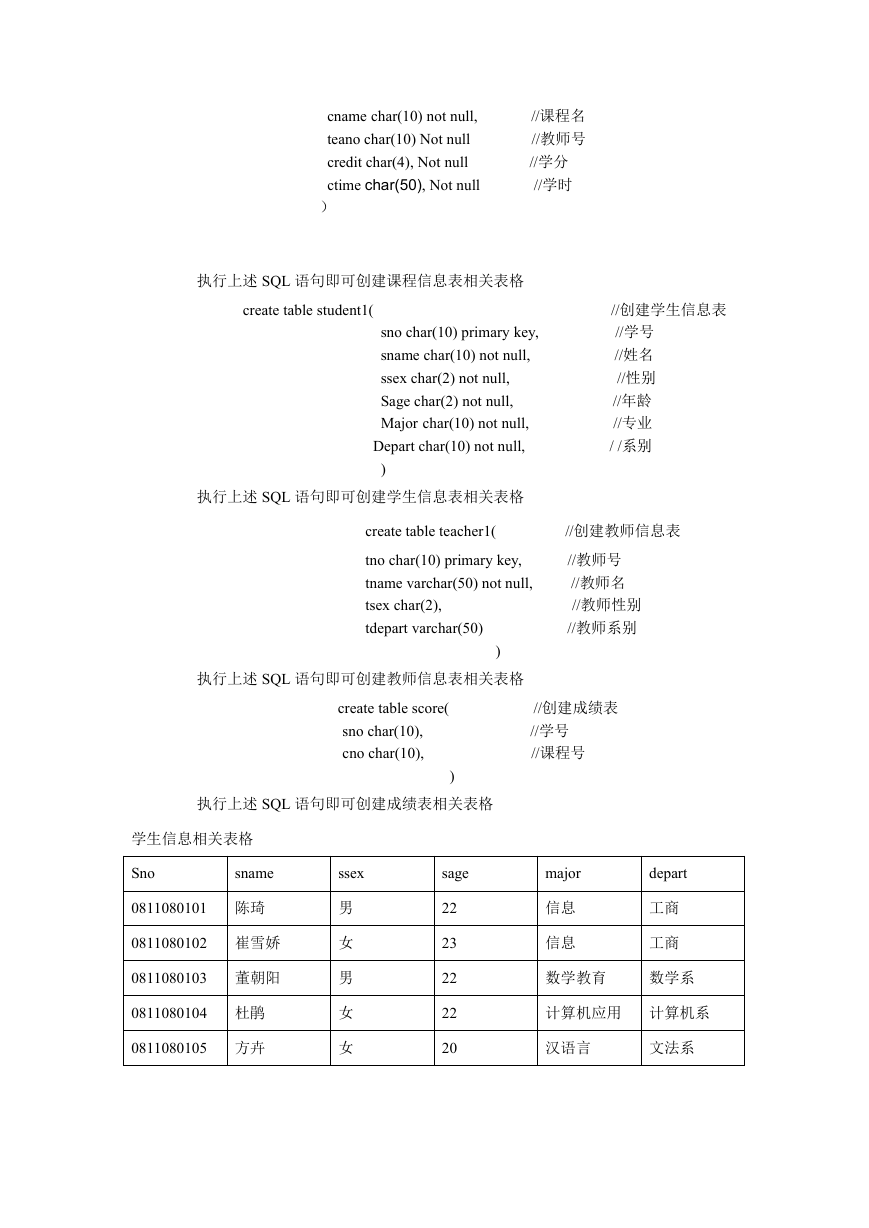

    cname char(10) not null, teano char(10) Not null credit char(4), Not null ctime char(50), Not null ） //课程名 //教师号 //学分 //学时 执行上述 SQL 语句即可创建课程信息表相关表格 create table student1( sno char(10) primary key, sname char(10) not null, ssex char(2) not null, Sage char(2) not null, Major char(10) not null, Depart char(10) not null, ) 执行上述 SQL 语句即可创建学生信息表相关表格 //创建学生信息表 //学号 //姓名 //性别 //年龄 //专业 / /系别 create table teacher1( tno char(10) primary key, tname varchar(50) not null, tsex char(2), tdepart varchar(50) ) //创建教师信息表 //教师号 //教师名 //教师性别 //教师系别 执行上述 SQL 语句即可创建教师信息表相关表格 create table score( sno char(10), cno char(10), ) //创建成绩表 //学号 //课程号 执行上述 SQL 语句即可创建成绩表相关表格 学生信息相关表格 Sno sname ssex sage 0811080101 陈琦 0811080102 崔雪娇 0811080103 董朝阳 0811080104 杜鹃 0811080105 方卉 男 女 男 女 女 22 23 22 22 20 major 信息 信息 depart 工商 工商 数学教育 数学系 计算机应用 计算机系 汉语言 文法系

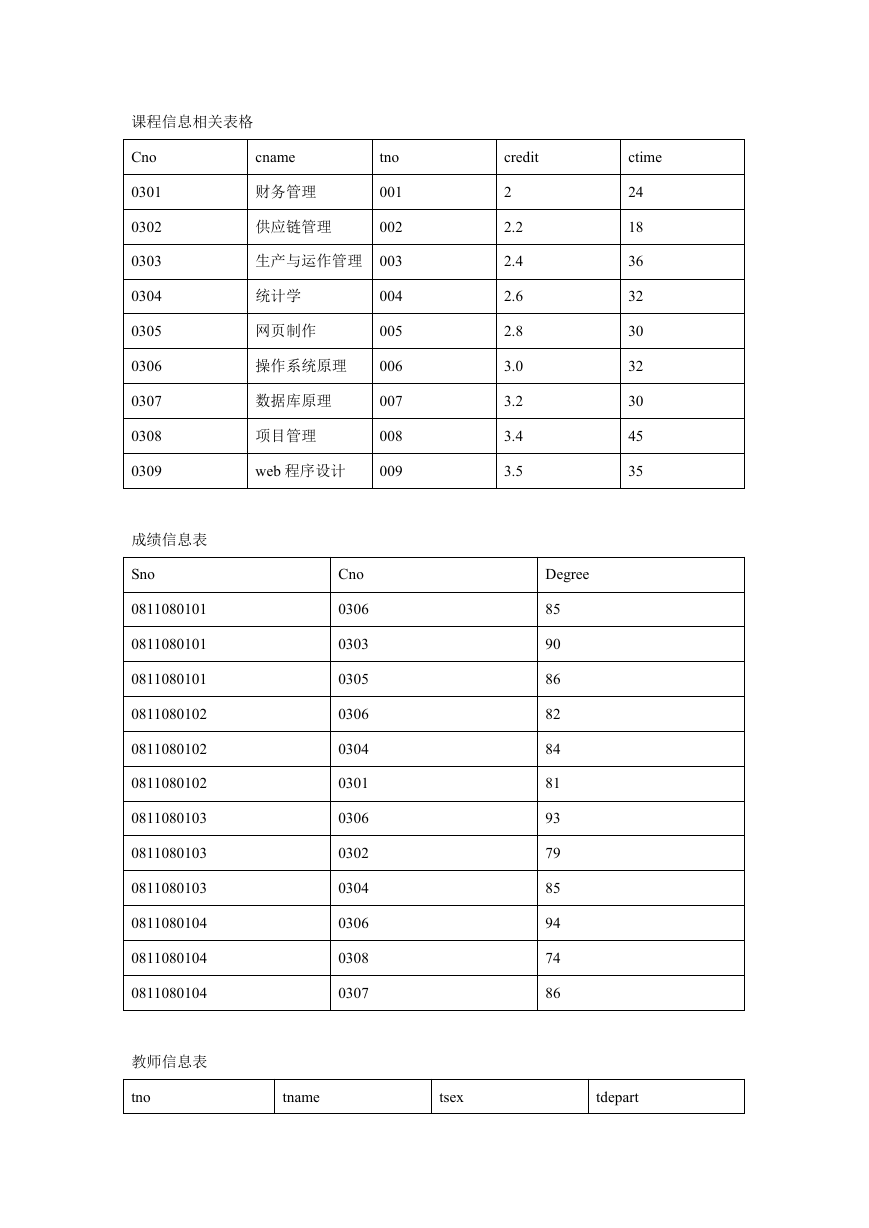

    课程信息相关表格 Cno 0301 0302 0303 0304 0305 0306 0307 0308 0309 成绩信息表 Sno 0811080101 0811080101 0811080101 0811080102 0811080102 0811080102 0811080103 0811080103 0811080103 0811080104 0811080104 0811080104 教师信息表 tno cname 财务管理 供应链管理 tno 001 002 生产与运作管理 003 统计学 网页制作 操作系统原理 数据库原理 项目管理 web 程序设计 004 005 006 007 008 009 credit ctime 2 2.2 2.4 2.6 2.8 3.0 3.2 3.4 3.5 24 18 36 32 30 32 30 45 35 Cno 0306 0303 0305 0306 0304 0301 0306 0302 0304 0306 0308 0307 Degree 85 90 86 82 84 81 93 79 85 94 74 86 tname tsex tdepart

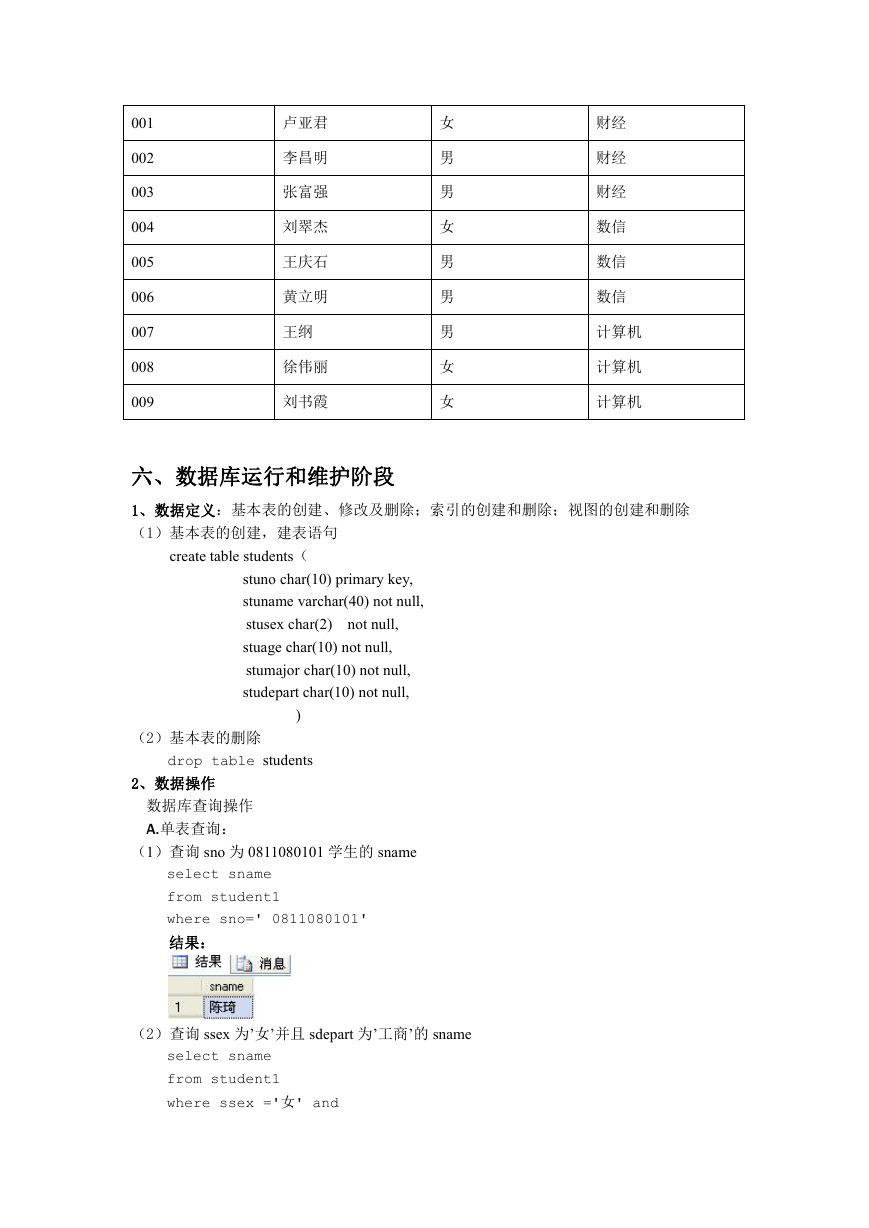

    001 002 003 004 005 006 007 008 009 卢亚君 李昌明 张富强 刘翠杰 王庆石 黄立明 王纲 徐伟丽 刘书霞 女 男 男 女 男 男 男 女 女 财经 财经 财经 数信 数信 数信 计算机 计算机 计算机 六、数据库运行和维护阶段 1、数据定义：基本表的创建、修改及删除；索引的创建和删除；视图的创建和删除 （1）基本表的创建，建表语句 create table students（ stuno char(10) primary key, stuname varchar(40) not null, stusex char(2) not null, stuage char(10) not null, stumajor char(10) not null, studepart char(10) not null, ) （2）基本表的删除 drop table students 2、数据操作 数据库查询操作 A.单表查询： （1）查询 sno 为 0811080101 学生的 sname select sname from student1 where sno=' 0811080101' 结果： （2）查询 ssex 为’女’并且 sdepart 为’工商’的 sname select sname from student1 where ssex ='女' and

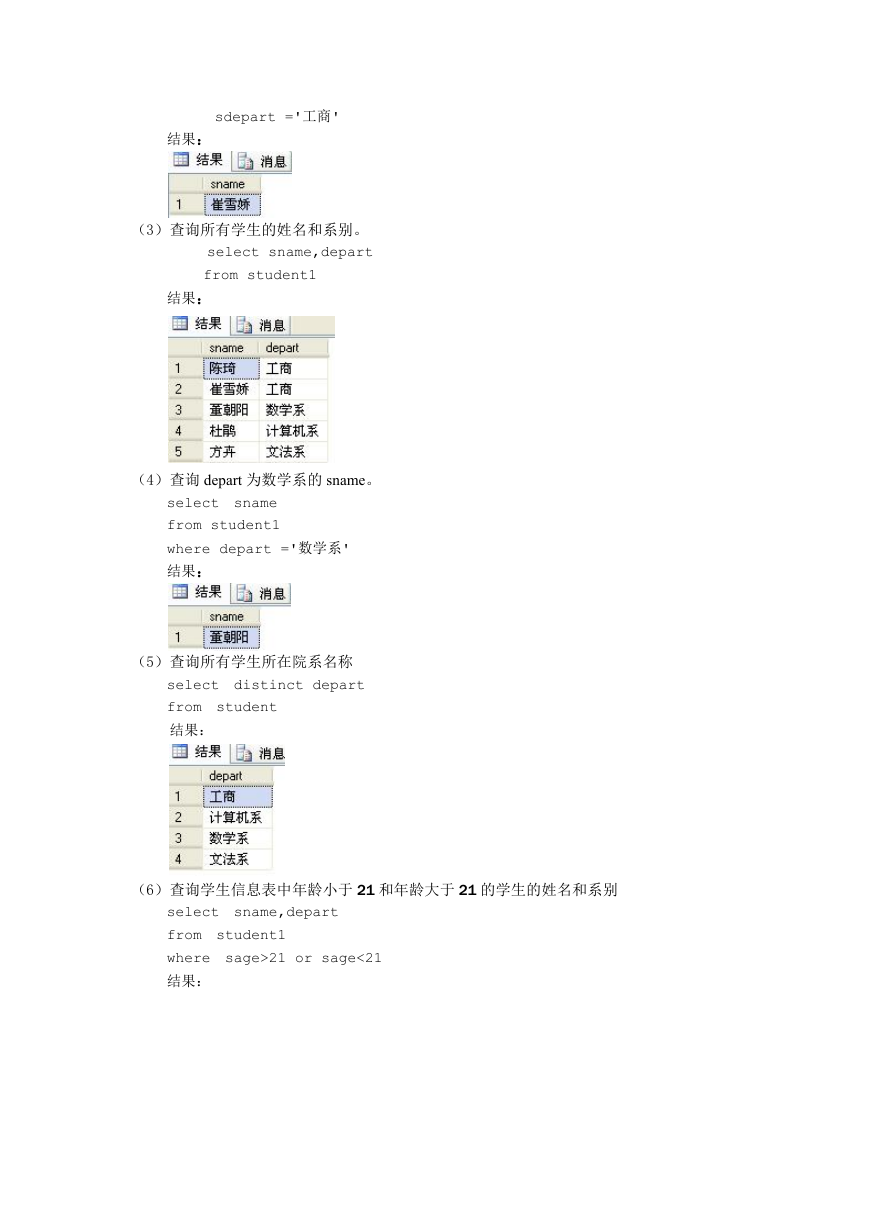

    sdepart ='工商' 结果： （3）查询所有学生的姓名和系别。 select sname,depart from student1 结果： （4）查询 depart 为数学系的 sname。 select sname from student1 where depart ='数学系' 结果： （5）查询所有学生所在院系名称 select distinct depart from student 结果： （6）查询学生信息表中年龄小于 21 和年龄大于 21 的学生的姓名和系别 select sname,depart from student1 where sage>21 or sage<21 结果：
