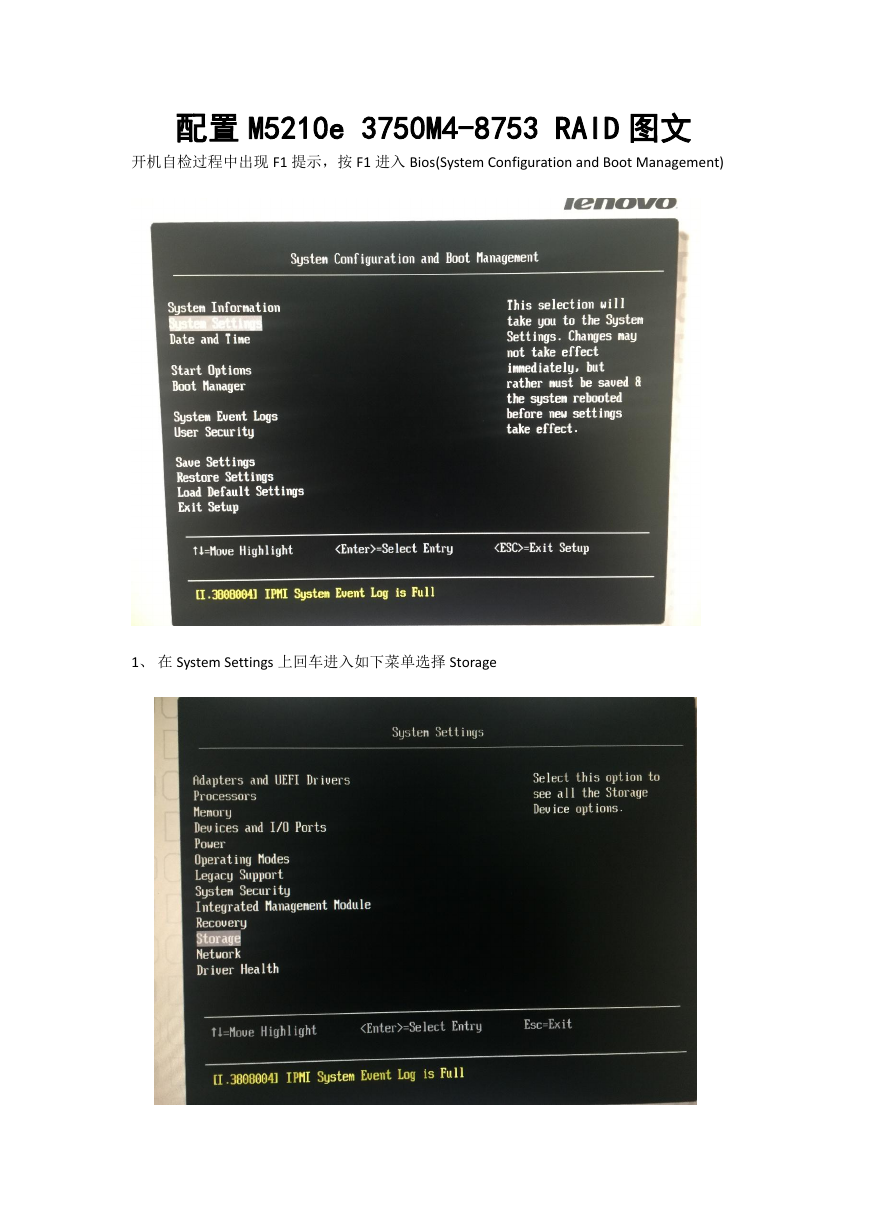

    配置 M5210e 3750M4-8753 RAID 图文 开机自检过程中出现 F1 提示，按 F1 进入 Bios(System Configuration and Boot Management) 1、 在 System Settings 上回车进入如下菜单选择 Storage

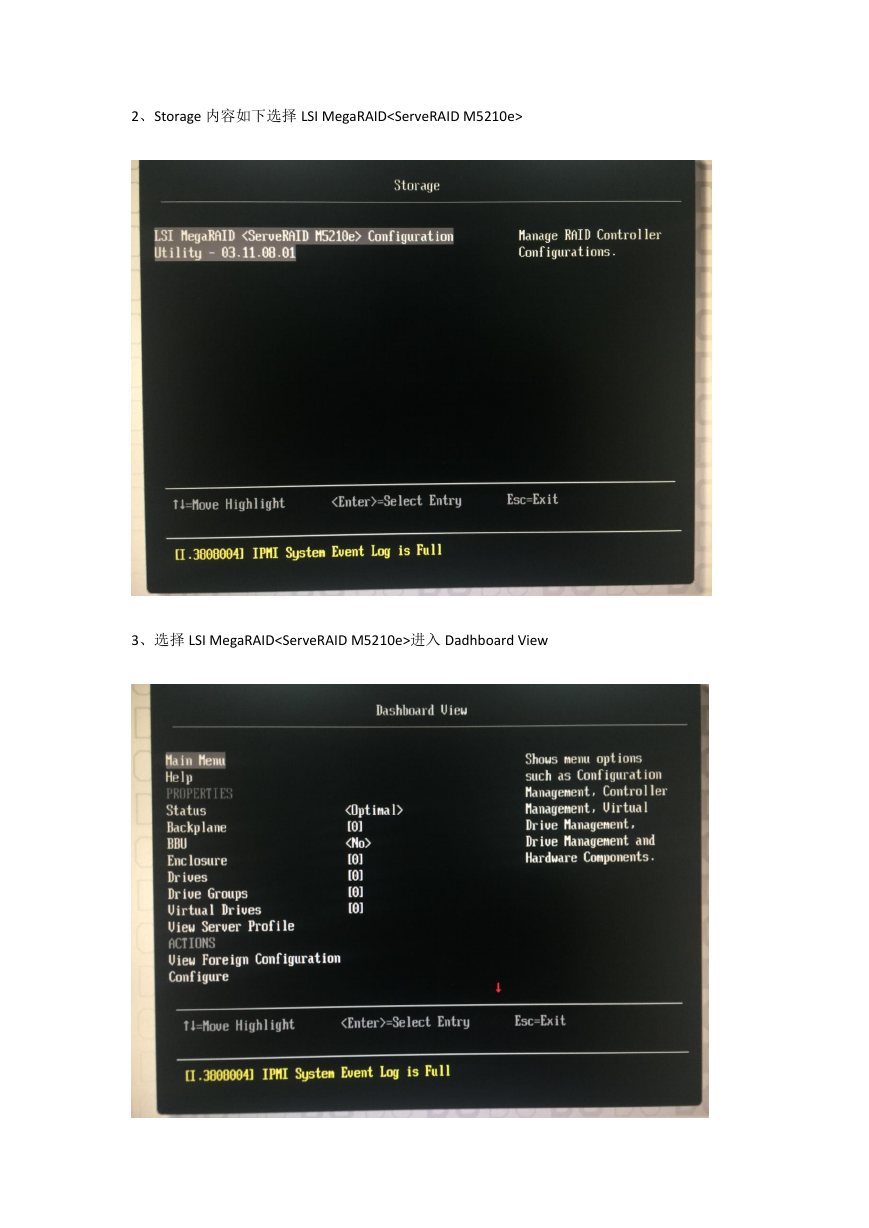

    2、Storage 内容如下选择 LSI MegaRAID 3、选择 LSI MegaRAID进入 Dadhboard View

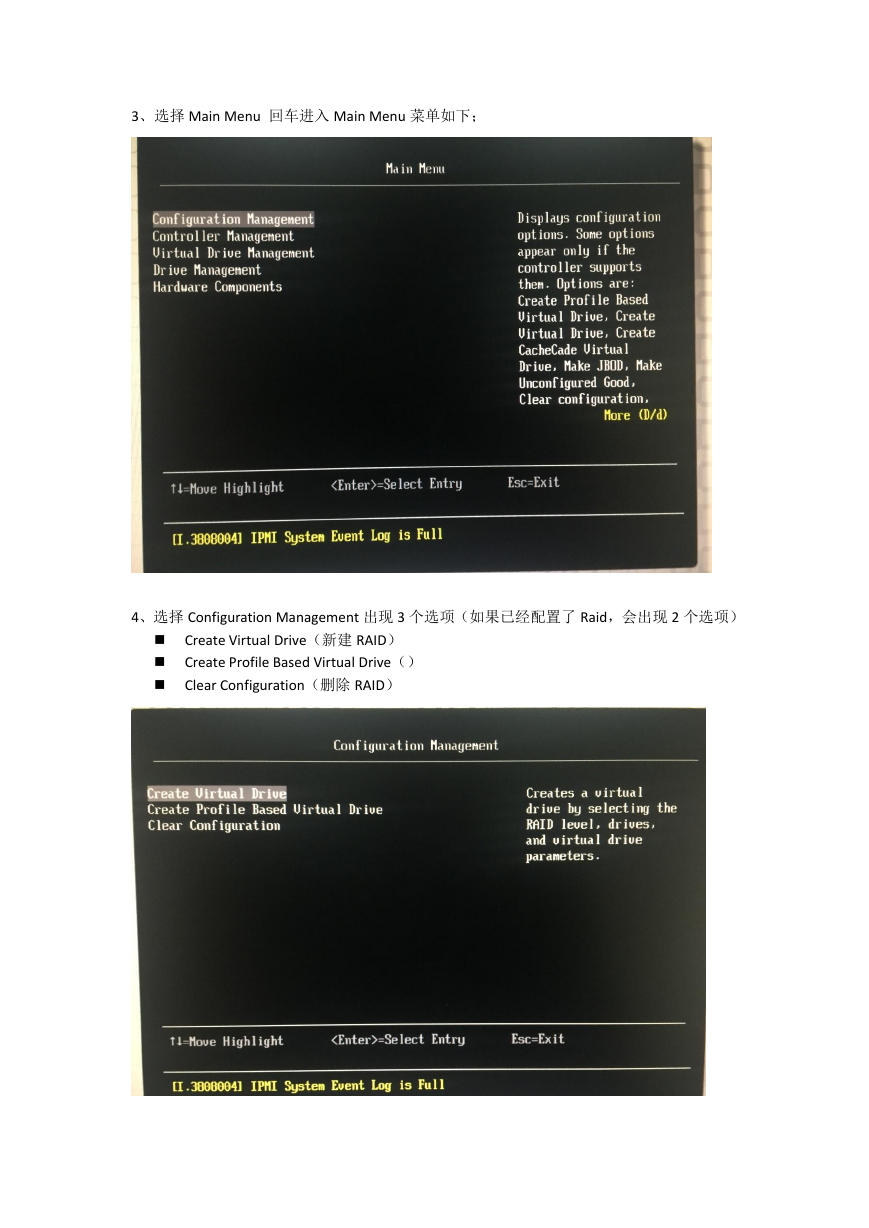

    3、选择 Main Menu 回车进入 Main Menu 菜单如下； 4、选择 Configuration Management 出现 3 个选项（如果已经配置了 Raid，会出现 2 个选项）  Create Virtual Drive（新建 RAID）  Create Profile Based Virtual Drive（）  Clear Configuration（删除 RAID）

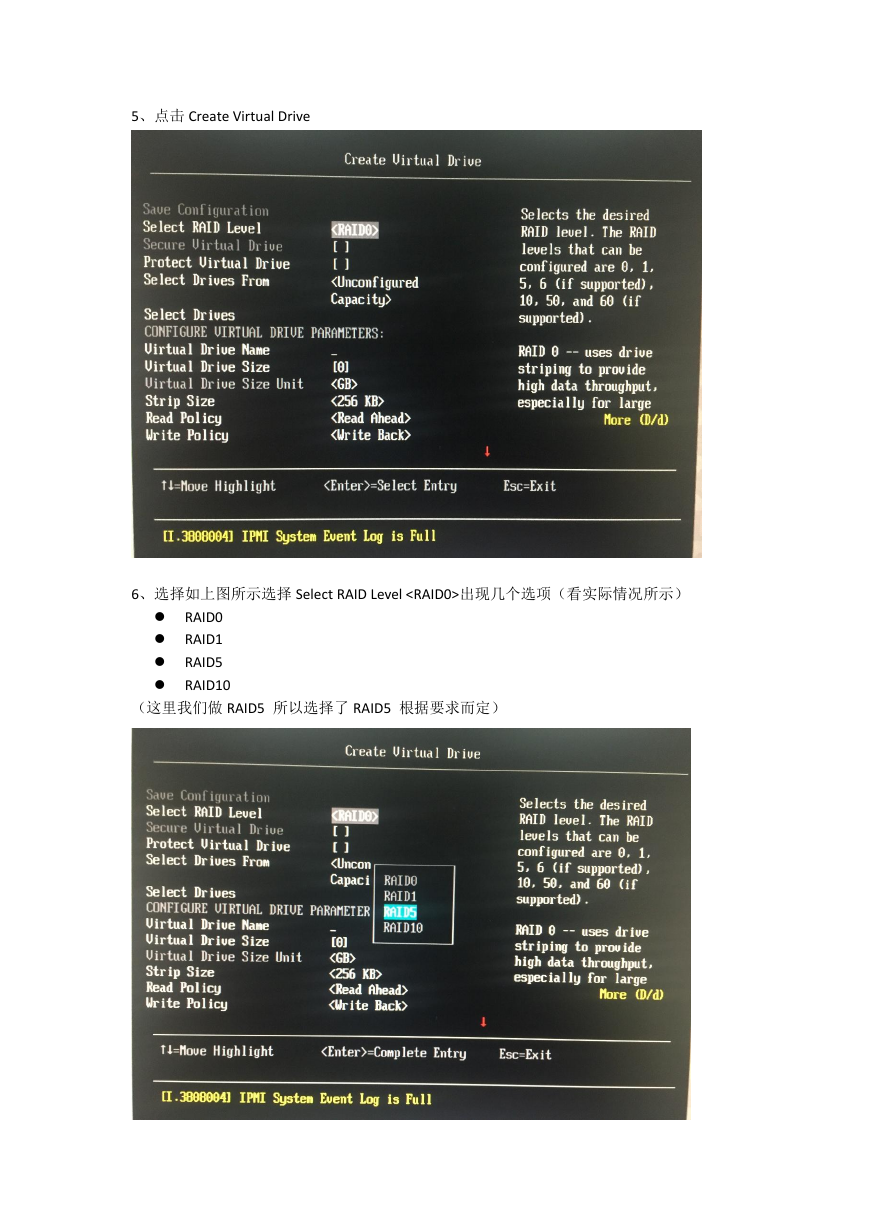

    5、点击 Create Virtual Drive 6、选择如上图所示选择 Select RAID Level 出现几个选项（看实际情况所示）  RAID0  RAID1  RAID5  RAID10 （这里我们做 RAID5 所以选择了 RAID5 根据要求而定）
    7、然后选择 Select Drives 8、进入 Select Drives 界面，这里我们会看到服务器上所插的硬盘我们选择 Check ALL（全选）

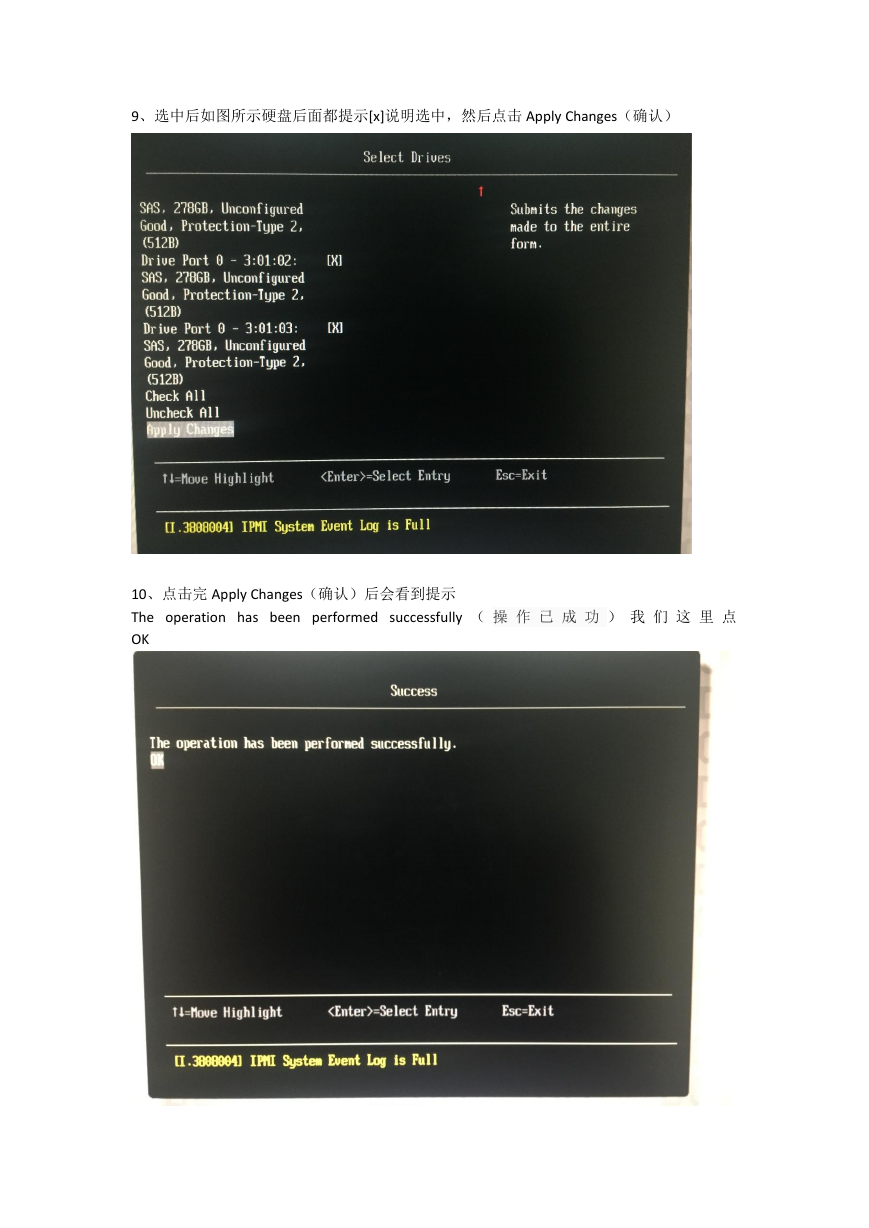

    9、选中后如图所示硬盘后面都提示[x]说明选中，然后点击 Apply Changes（确认） 10、点击完 Apply Changes（确认）后会看到提示 The operation has been performed successfully （ 操 作 已 成 功 ） 我 们 这 里 点 OK

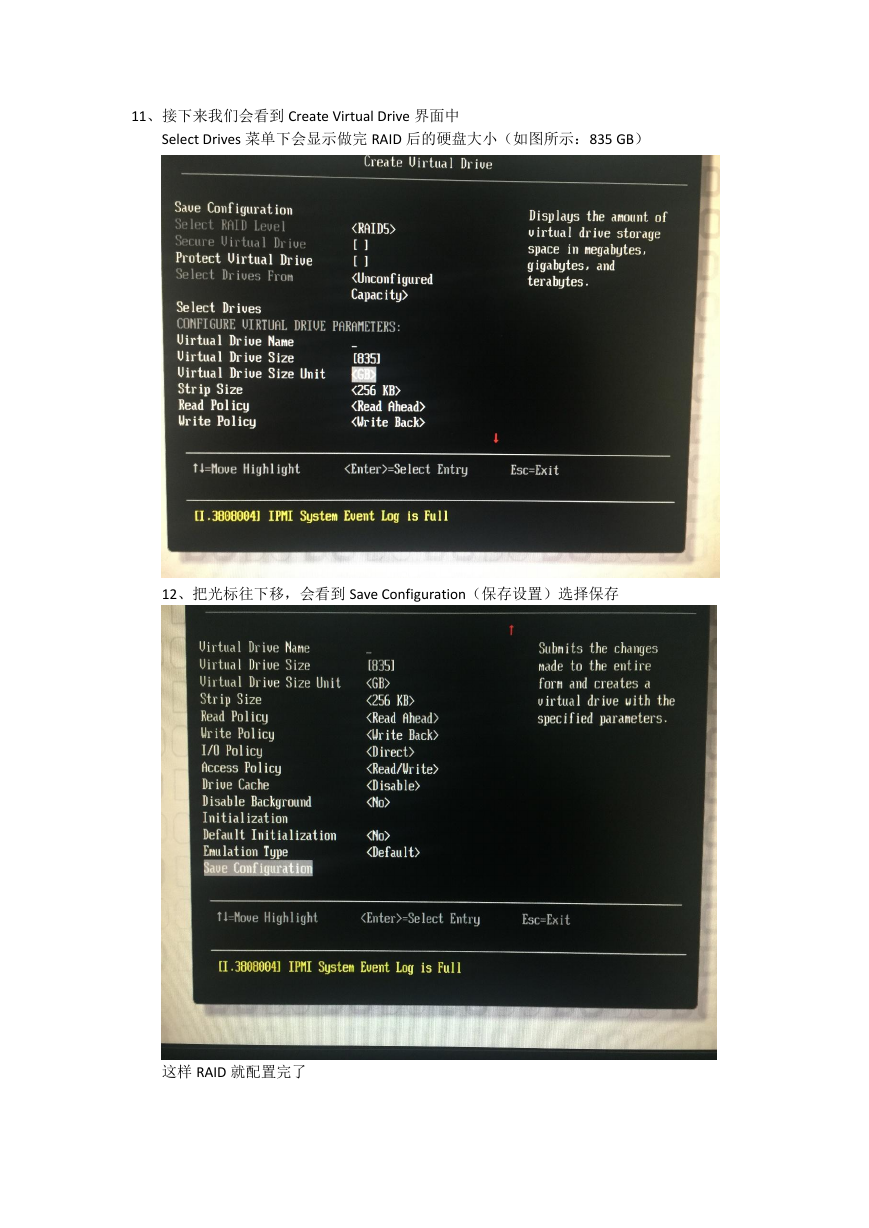

    11、接下来我们会看到 Create Virtual Drive 界面中 Select Drives 菜单下会显示做完 RAID 后的硬盘大小（如图所示：835 GB） 12、把光标往下移，会看到 Save Configuration（保存设置）选择保存 这样 RAID 就配置完了
