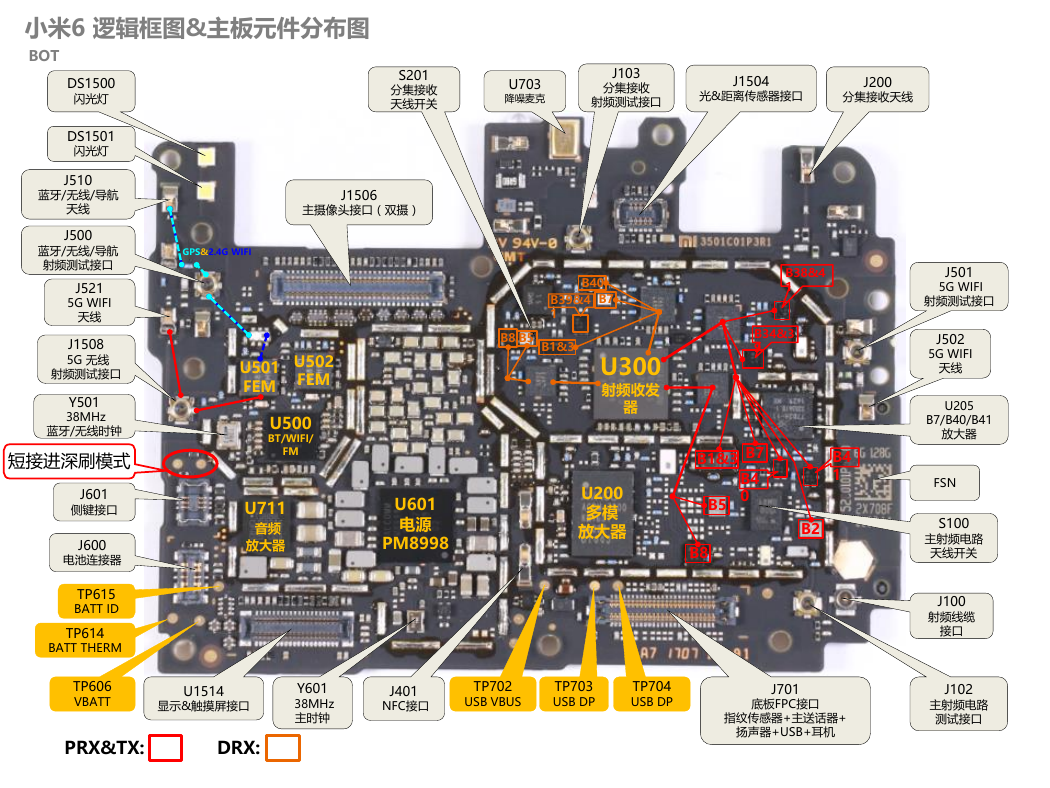

小米6 逻辑框图&主板元件分布图J601侧键接口J401NFC接口J103分集接收射频测试接口Y60138MHz主时钟S100主射频电路天线开关J100射频线缆接口J600电池连接器J102主射频电路测试接口J701底板FPC接口指纹传感器+主送话器+扬声器+USB+耳机J510蓝牙/无线/导航天线U1514显示&触摸屏接口J1506主摄像头接口（双摄）J200分集接收天线J5025G WIFI 天线J1504光&距离传感器接口J5015G WIFI射频测试接口BOT短接进深刷模式B7B2B5B1&3B39&41B40PRX&TX:DRX:DS1500闪光灯U205B7/B40/B41 放大器FSNGPS&2.4G WIFIDS1501闪光灯U703降噪麦克U300射频收发器S201分集接收天线开关U200多模放大器U601电源PM8998TP606VBATTTP614BATT THERMTP615BATT IDU500BT/WIFI/FMJ15085G 无线射频测试接口Y50138MHz蓝牙/无线时钟J500蓝牙/无线/导航射频测试接口J5215G WIFI天线U501FEMU502FEMU711音频放大器B34&39B38&41B8B41B40B1&3B8B5B7TP702USB VBUSTP703USB DPTP704USB DP

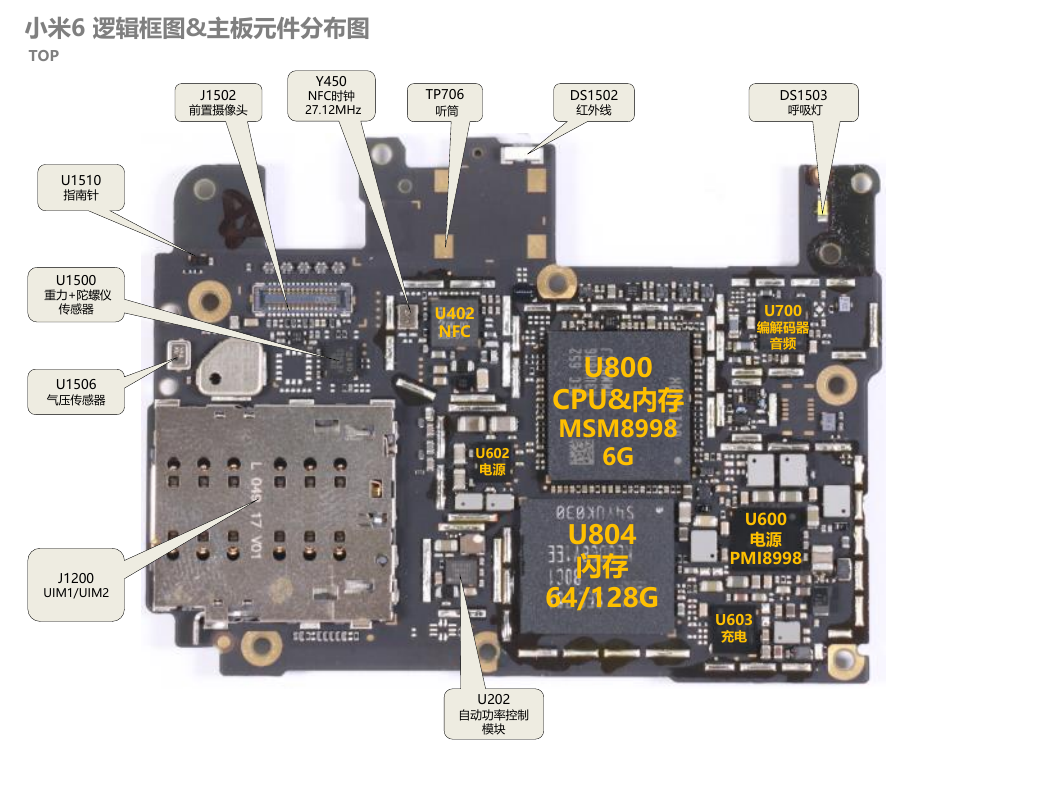

小米6 逻辑框图&主板元件分布图DS1502红外线DS1503呼吸灯J1200UIM1/UIM2J1502前置摄像头TP706听筒U1506气压传感器U1510指南针TOPU700编解码器音频U800CPU&内存MSM89986GU804闪存64/128GU600电源PMI8998U603充电U402NFCU602电源U1500重力+陀螺仪传感器U202自动功率控制模块Y450NFC时钟27.12MHz
