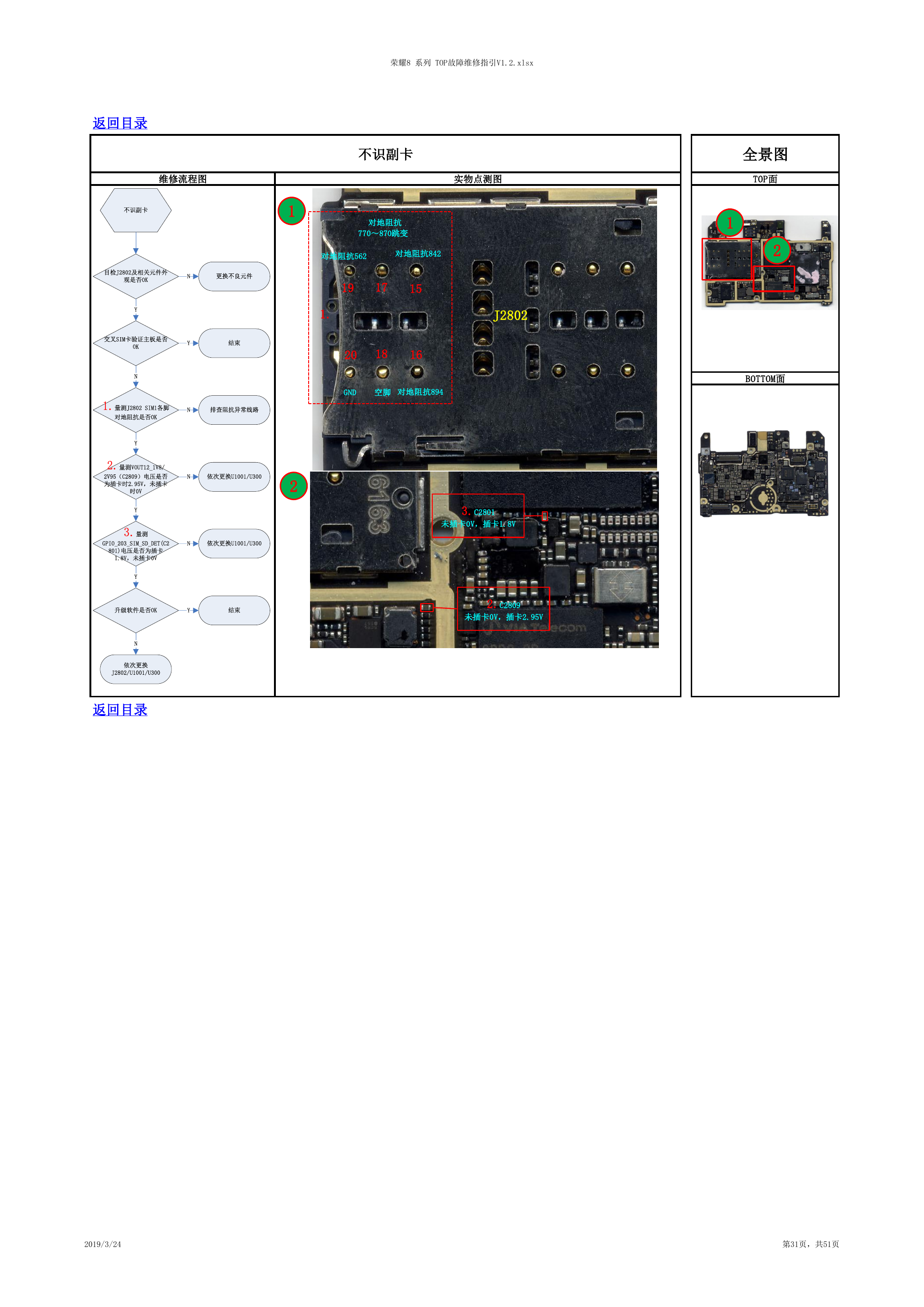

全景图 TOP面 1 2 BOTTOM面 荣耀8 系列 TOP故障维修指引V1.2.xlsx 返回目录 维修流程图 实物点测图 不识副卡 对地阻抗 770～870跳变 对地阻抗562 对地阻抗842 19 17 15 1. J2802 20 18 16 GND 空脚 对地阻抗894 1 2 3.C2801 未插卡0V，插卡1.8V 2.C2809 未插卡0V，插卡2.95V 返回目录 2019/3/24 第31页，共51页 不识副卡目检J2802及相关元件外观是否OK更换不良元件NY交叉SIM卡验证主板是否OK结束YN1.量测J2802 SIM1各脚对地阻抗是否OK排查阻抗异常线路NY2.量测VOUT12_1V8/2V95（C2809）电压是否为插卡时2.95V，未插卡时0V依次更换U1001/U300NY3.量测GPIO_203_SIM_SD_DET(C2801)电压是否为插卡1.8V，未插卡0V依次更换U1001/U300N依次更换J2802/U1001/U300Y升级软件是否OK结束YN
