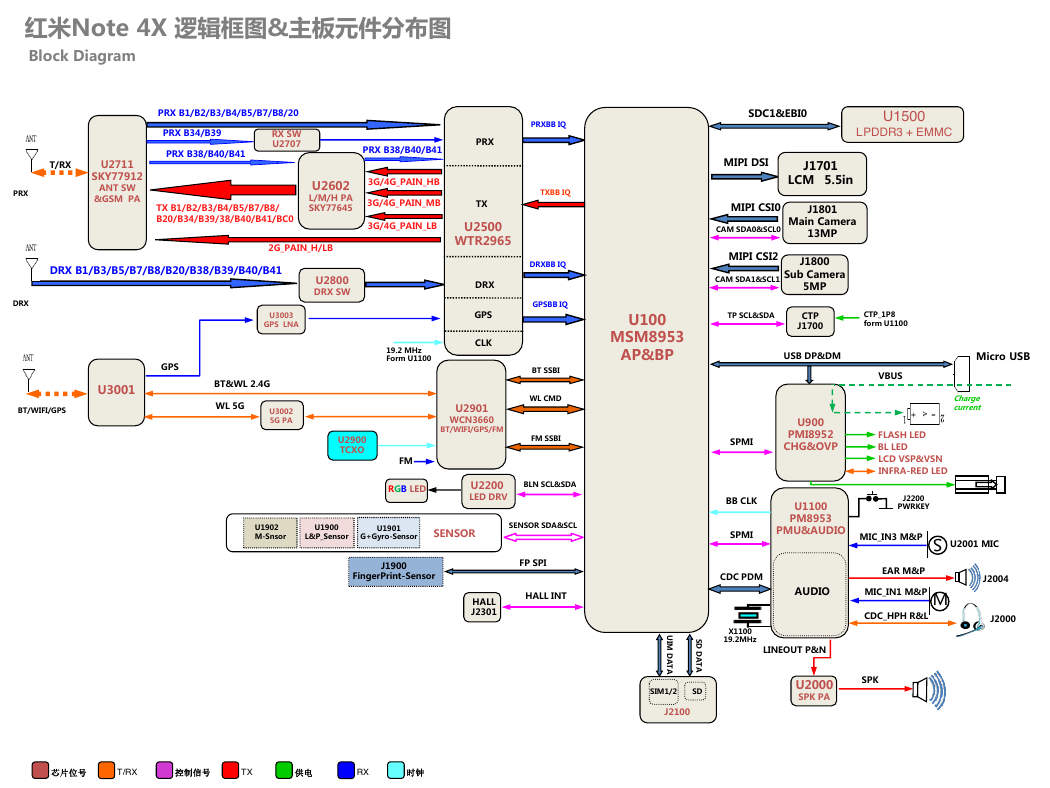

红米Note 4X 逻辑框图&主板元件分布图 Block Diagram T/RX U2711 SKY77912 ANT SW &GSM PA PRX B1/B2/B3/B4/B5/B7/B8/20 PRX B34/B39 PRX B38/B40/B41 RX SW U2707 TX B1/B2/B3/B4/B5/B7/B8/ B20/B34/B39/38/B40/B41/BC0 PRX B38/B40/B41 PRX U2602 L/M/H PA SKY77645 3G/4G_PAIN_HB 3G/4G_PAIN_MB TX PRX DRX DRX B1/B3/B5/B7/B8/B20/B38/B39/B40/B41 U2800 DRX SW 2G_PAIN_H/LB U3003 GPS LNA GPS U3001 BT/WIFI/GPS BT&WL 2.4G WL 5G U3002 5G PA 3G/4G_PAIN_LB U2500 WTR2965 19.2 MHz Form U1100 DRX GPS CLK U2901 WCN3660 BT/WIFI/GPS/FM U2900 TCXO FM RGB LED U2200 LED DRV BLN SCL&SDA U1902 M-Snsor U1900 U1901 L&P_Sensor G+Gyro-Sensor SENSOR SENSOR SDA&SCL J1900 FingerPrint-Sensor FP SPI HALL INT HALL J2301 PRXBB IQ TXBB IQ DRXBB IQ GPSBB IQ BT SSBI WL CMD FM SSBI SDC1&EBI0 U1500 LPDDR3 + EMMC MIPI DSI J1701 LCM 5.5in MIPI CSI0 J1801 CAM SDA0&SCL0 Main Camera 13MP MIPI CSI2 CAM SDA1&SCL1 J1800 Sub Camera 5MP U100 MSM8953 AP&BP TP SCL&SDA CTP J1700 CTP_1P8 form U1100 USB DP&DM Micro USB SPMI U900 PMI8952 CHG&OVP BB CLK U1100 PM8953 SPMI PMU&AUDIO VBUS Charge current FLASH LED BL LED LCD VSP&VSN INFRA-RED LED J2200 PWRKEY MIC_IN3 M&P S U2001 MIC CDC PDM EAR M&P J2004 AUDIO MIC_IN1 M&P M CDC_HPH R&L J2000 X1100 19.2MHz LINEOUT P&N S D D A T A I U M D A T A 芯片位号 T/RX 控制信号 TX 供电 RX 时钟 SIM1/2 SD J2100 U2000 SPK PA SPK 

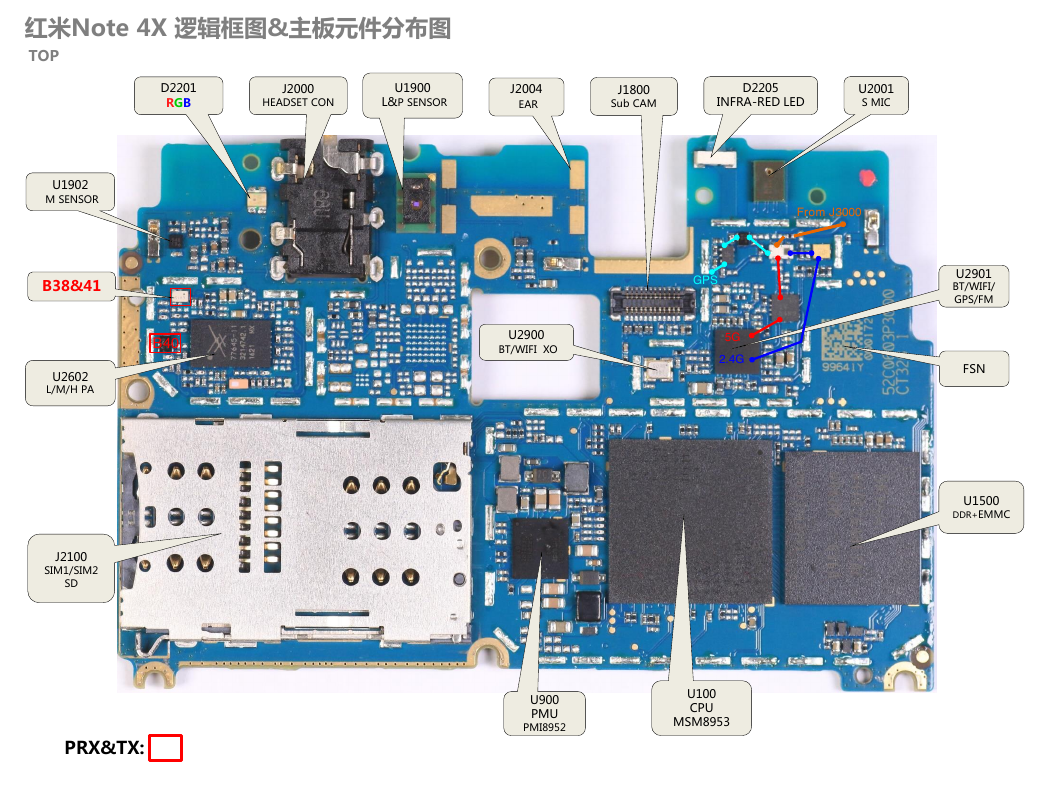

红米Note 4X 逻辑框图&主板元件分布图 TOP D2201 RGB J2000 HEADSET CON U1900 L&P SENSOR J2004 EAR J1800 Sub CAM D2205 INFRA-RED LED U2001 S MIC U1902 M SENSOR B38&41 U2602 L/M/H PA J2100 SIM1/SIM2 SD PRX&TX: B40 U2900 BT/WIFI XO From J3000 GPS 5G 2.4G U2901 BT/WIFI/ GPS/FM FSN U1500 DDR+EMMC U900 PMU PMI8952 U100 CPU MSM8953 

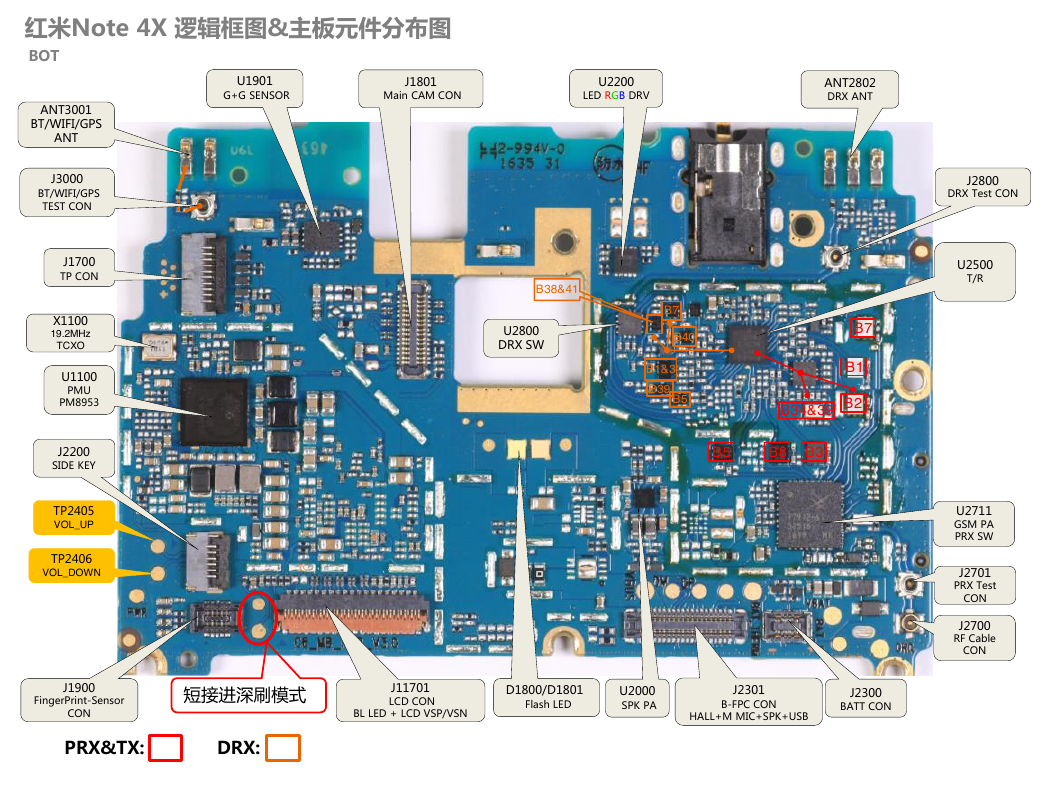

红米Note 4X 逻辑框图&主板元件分布图 BOT U1901 G+G SENSOR J1801 Main CAM CON U2200 LED RGB DRV ANT2802 DRX ANT ANT3001 BT/WIFI/GPS ANT J3000 BT/WIFI/GPS TEST CON J1700 TP CON X1100 19.2MHz TCXO U1100 PMU PM8953 J2200 SIDE KEY TP2405 VOL_UP TP2406 VOL_DOWN B38&41 U2800 DRX SW B7 B40 B1&3 B39 B5 B7 B1 B2 B34&39 B5 B8 B3 J2800 DRX Test CON U2500 T/R U2711 GSM PA PRX SW J2701 PRX Test CON J2700 RF Cable CON J1900 FingerPrint-Sensor CON 短接进深刷模式 J11701 LCD CON BL LED + LCD VSP/VSN D1800/D1801 Flash LED U2000 SPK PA J2301 B-FPC CON HALL+M MIC+SPK+USB J2300 BATT CON PRX&TX: DRX: 

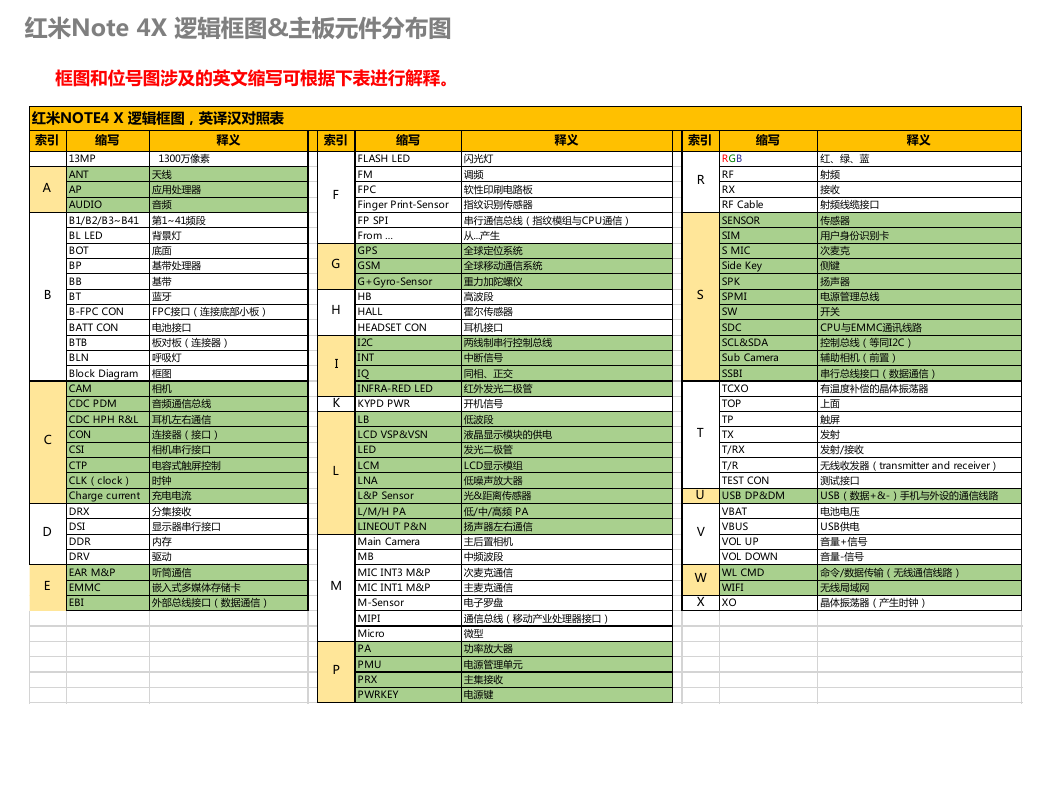

红米Note 4X 逻辑框图&主板元件分布图 框图和位号图涉及的英文缩写可根据下表进行解释。 索引缩写释义索引缩写释义索引缩写释义13MP 1300万像素FLASH LED闪光灯RGB红、绿、蓝ANT天线FM调频RF射频AP应用处理器FPC软性印刷电路板RX接收AUDIO音频Finger Print-Sensor指纹识别传感器RF Cable射频线缆接口B1/B2/B3~B41第1~41频段FP SPI串行通信总线（指纹模组与CPU通信）SENSOR传感器BL LED背景灯From …从...产生SIM用户身份识别卡BOT底面GPS全球定位系统S MIC次麦克BP基带处理器GSM全球移动通信系统Side Key侧键BB基带G+Gyro-Sensor重力加陀螺仪SPK扬声器BT蓝牙HB高波段SPMI电源管理总线B-FPC CONFPC接口（连接底部小板）HALL霍尔传感器SW开关BATT CON电池接口HEADSET CON耳机接口SDCCPU与EMMC通讯线路BTB板对板（连接器）I2C两线制串行控制总线SCL&SDA控制总线（等同I2C）BLN呼吸灯INT中断信号Sub Camera辅助相机（前置）Block Diagram框图IQ同相、正交SSBI串行总线接口（数据通信）CAM相机INFRA-RED LED红外发光二极管TCXO有温度补偿的晶体振荡器CDC PDM音频通信总线KKYPD PWR开机信号TOP上面CDC HPH R&L耳机左右通信LB低波段TP触屏CON连接器（接口）LCD VSP&VSN液晶显示模块的供电TX发射CSI相机串行接口LED发光二极管T/RX发射/接收CTP电容式触屏控制LCMLCD显示模组T/R无线收发器（transmitter and receiver）CLK（clock）时钟LNA低噪声放大器TEST CON测试接口Charge current充电电流L&P Sensor光&距离传感器UUSB DP&DMUSB（数据+&-）手机与外设的通信线路DRX分集接收L/M/H PA低/中/高频 PAVBAT电池电压DSI显示器串行接口LINEOUT P&N扬声器左右通信VBUSUSB供电DDR内存Main Camera主后置相机VOL UP音量+信号DRV驱动MB中频波段VOL DOWN音量-信号EAR M&P听筒通信MIC INT3 M&P次麦克通信WL CMD命令/数据传输（无线通信线路）EMMC嵌入式多媒体存储卡MIC INT1 M&P主麦克通信WIFI无线局域网EBI外部总线接口（数据通信）M-Sensor电子罗盘XXO晶体振荡器（产生时钟）MIPI通信总线（移动产业处理器接口）Micro微型PA功率放大器PMU电源管理单元PRX主集接收PWRKEY电源键红米NOTE4 X 逻辑框图，英译汉对照表DPRSTVWLMEFHIABCG
