Advanced Analog Integrated Circuits (Fall 2017) Project 鞠春鸽 2017210351

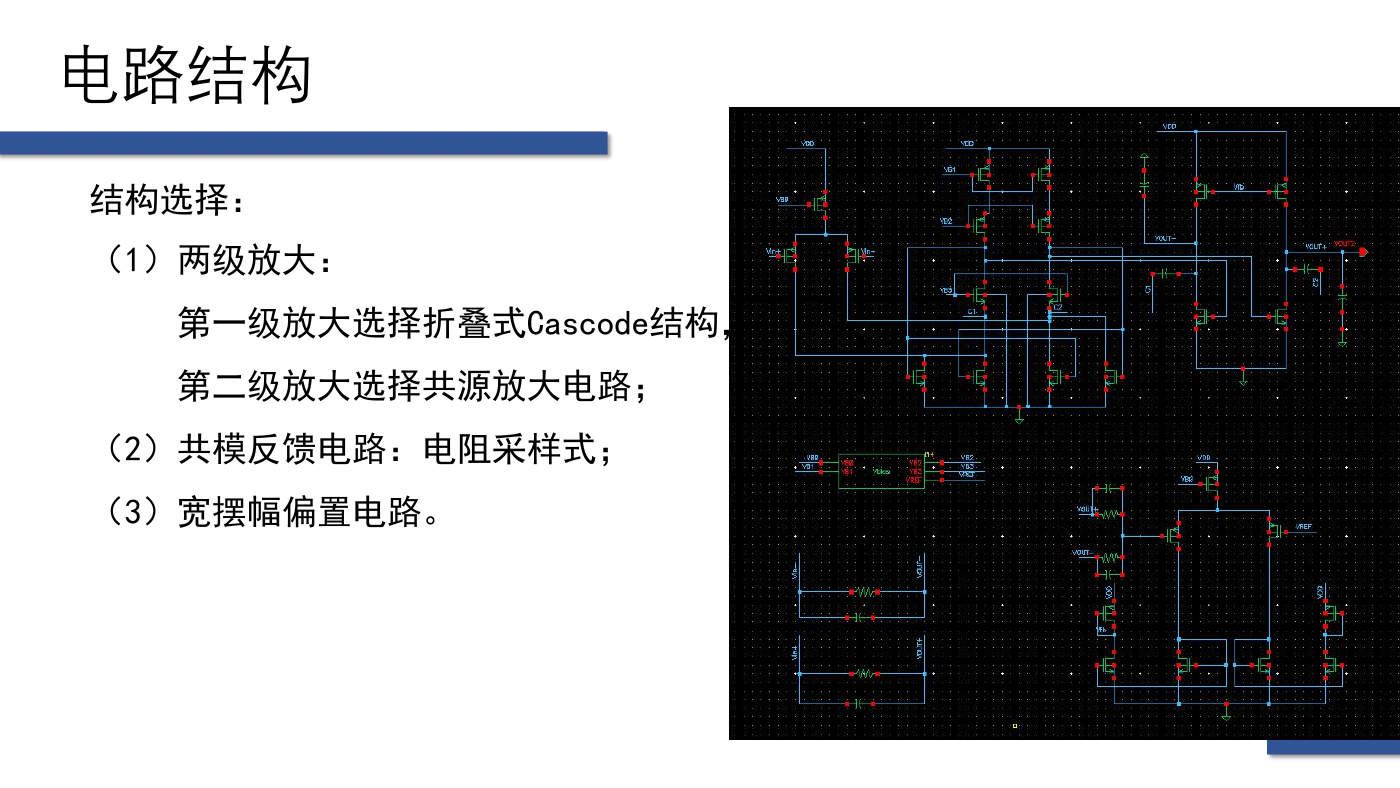

电路结构 结构选择: (1)两级放大: 第一级放大选择折叠式Cascode结构, 第二级放大选择共源放大电路; (2)共模反馈电路:电阻采样式; (3)宽摆幅偏置电路。

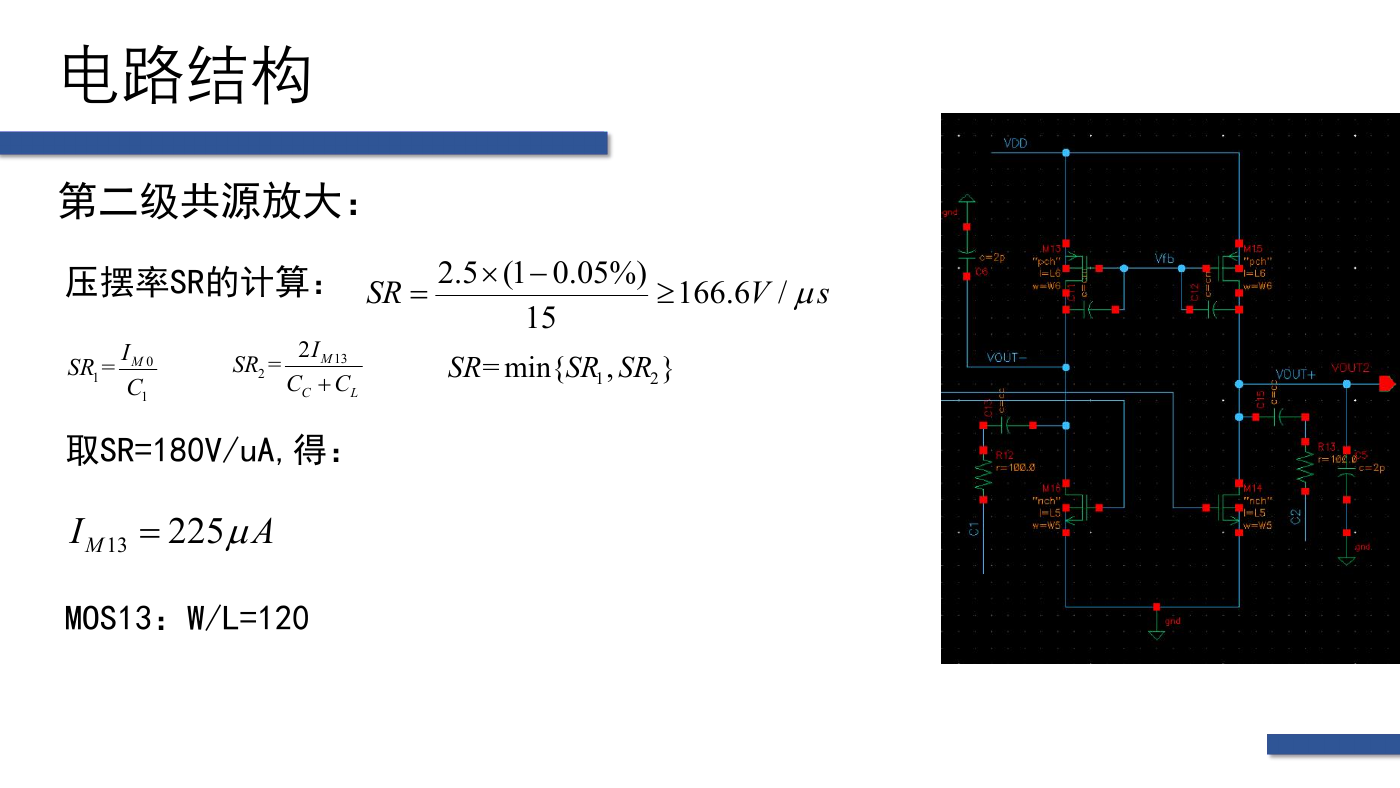

电路结构 第二级共源放大: 压摆率SR的计算: SR  SR 1 0 = MI C 1 SR 2 2= C C I 13 M C L 取SR=180V/uA,得: MI 13 A 225 MOS13:W/L=120 2.5 (1 0.05%) 166.6 / V  s   15 = min{ SR SR SR 2 , 1 }

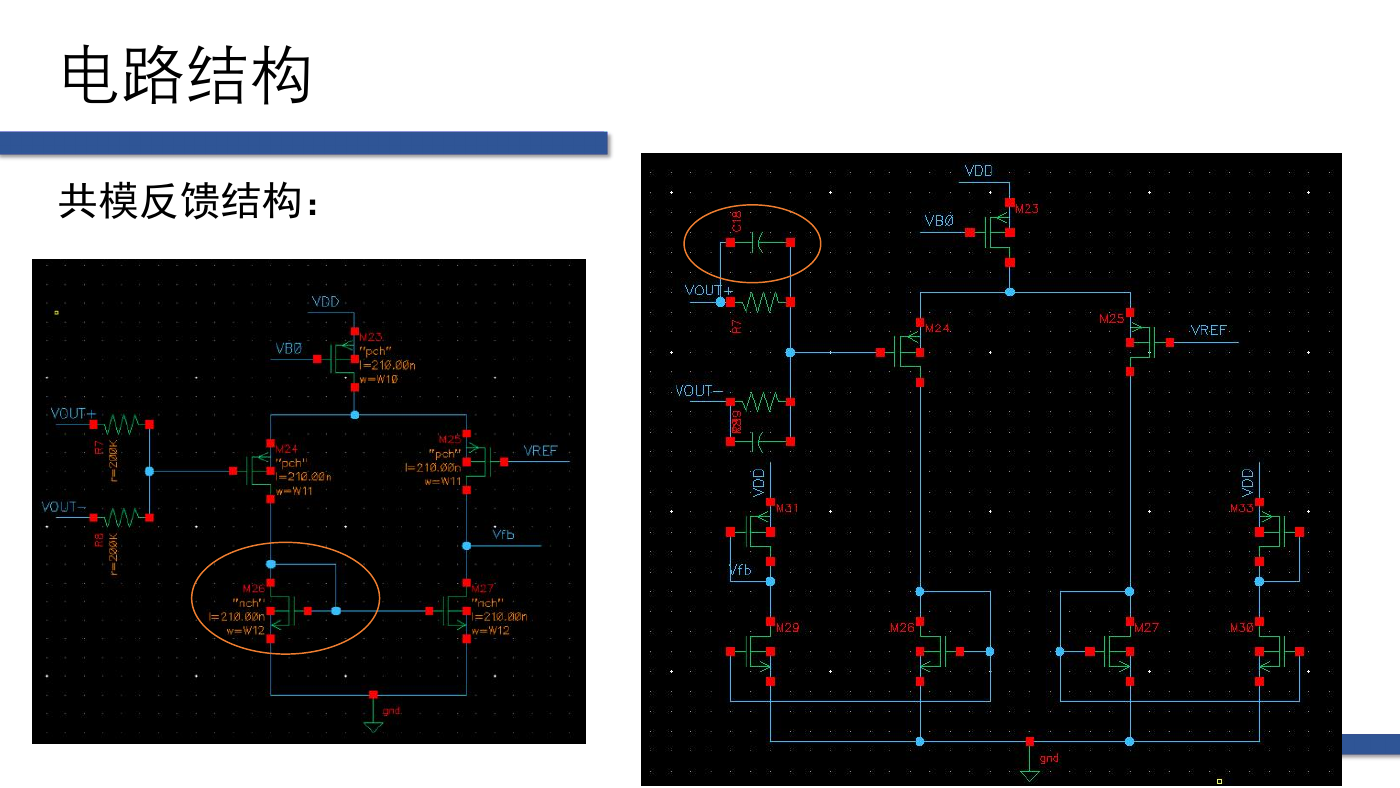

电路结构 共模反馈结构:

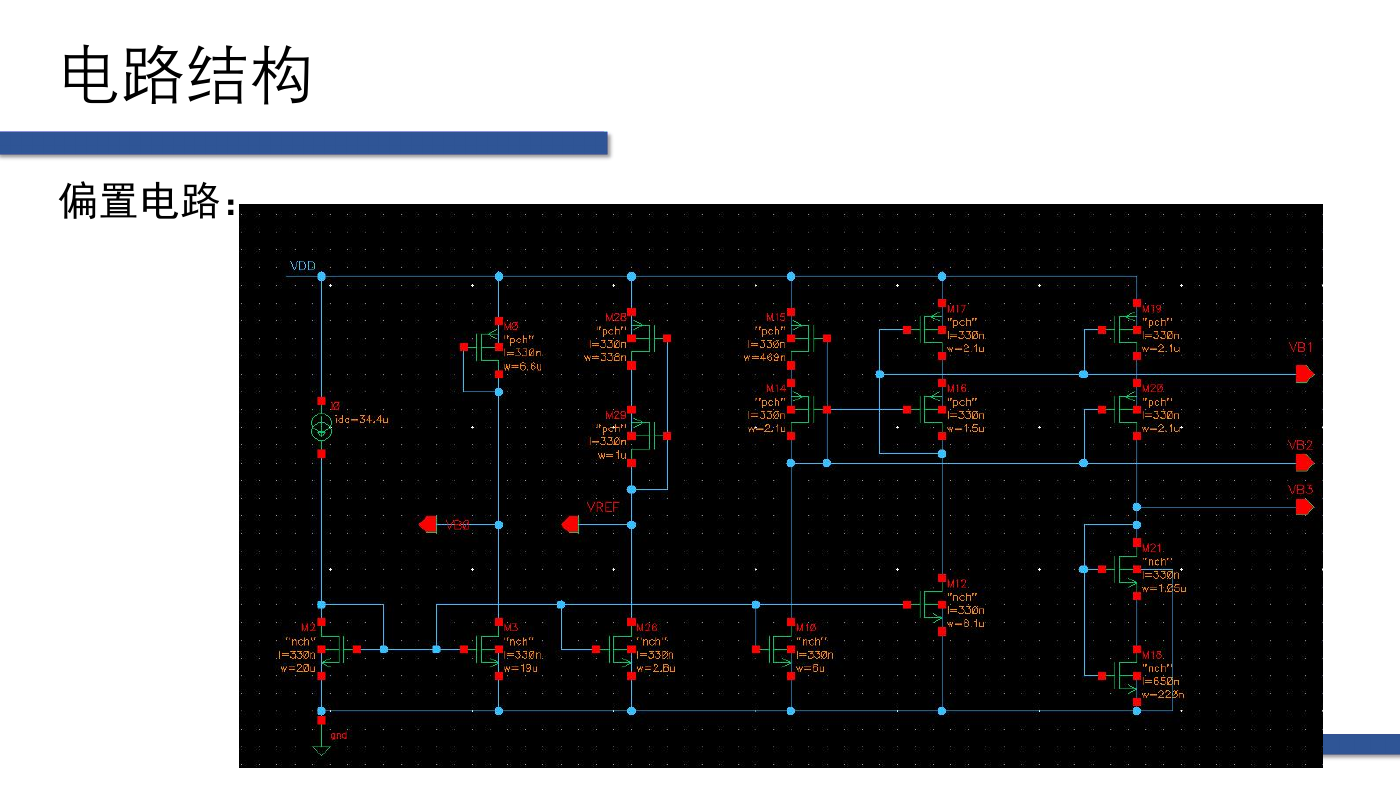

电路结构 偏置电路:

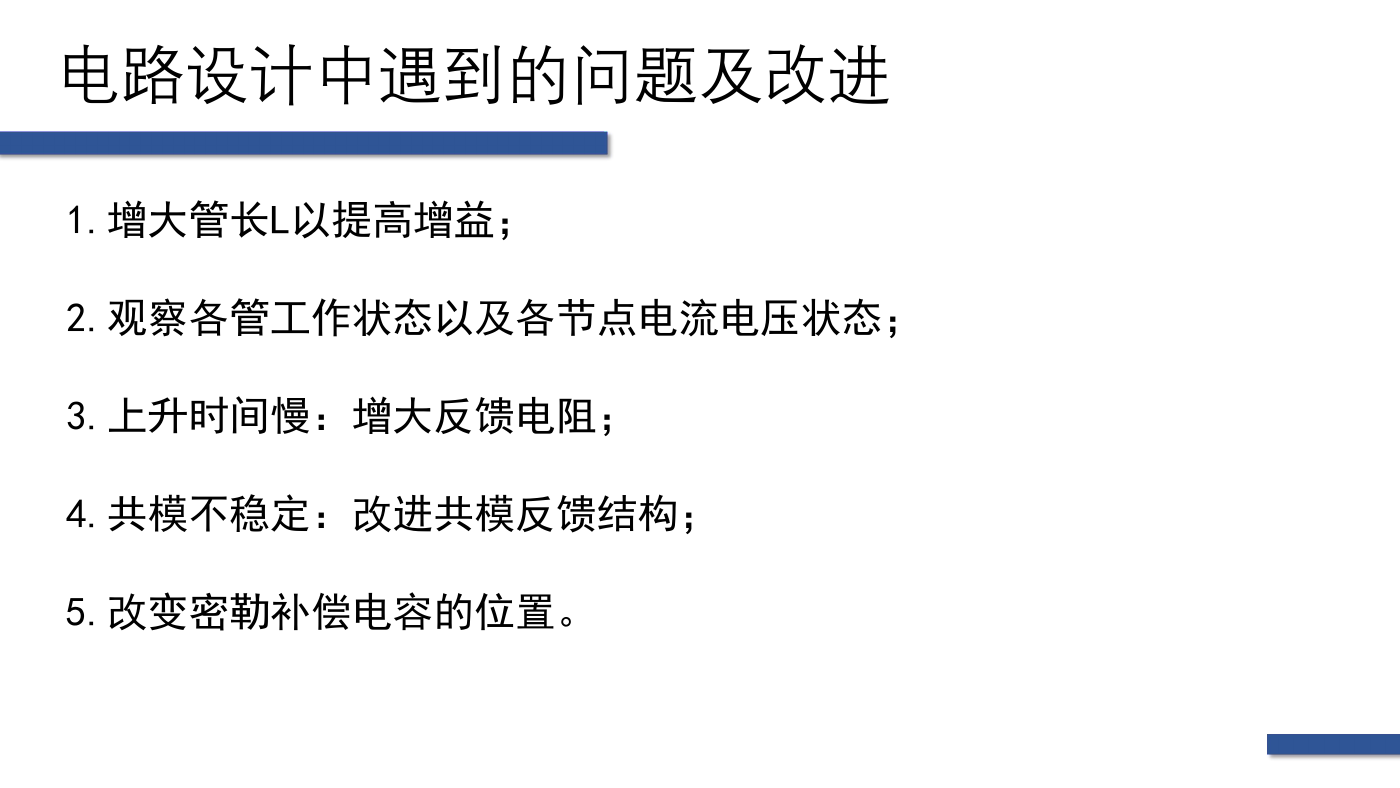

电路设计中遇到的问题及改进 1.增大管长L以提高增益; 2.观察各管工作状态以及各节点电流电压状态; 3.上升时间慢:增大反馈电阻; 4.共模不稳定:改进共模反馈结构; 5.改变密勒补偿电容的位置。

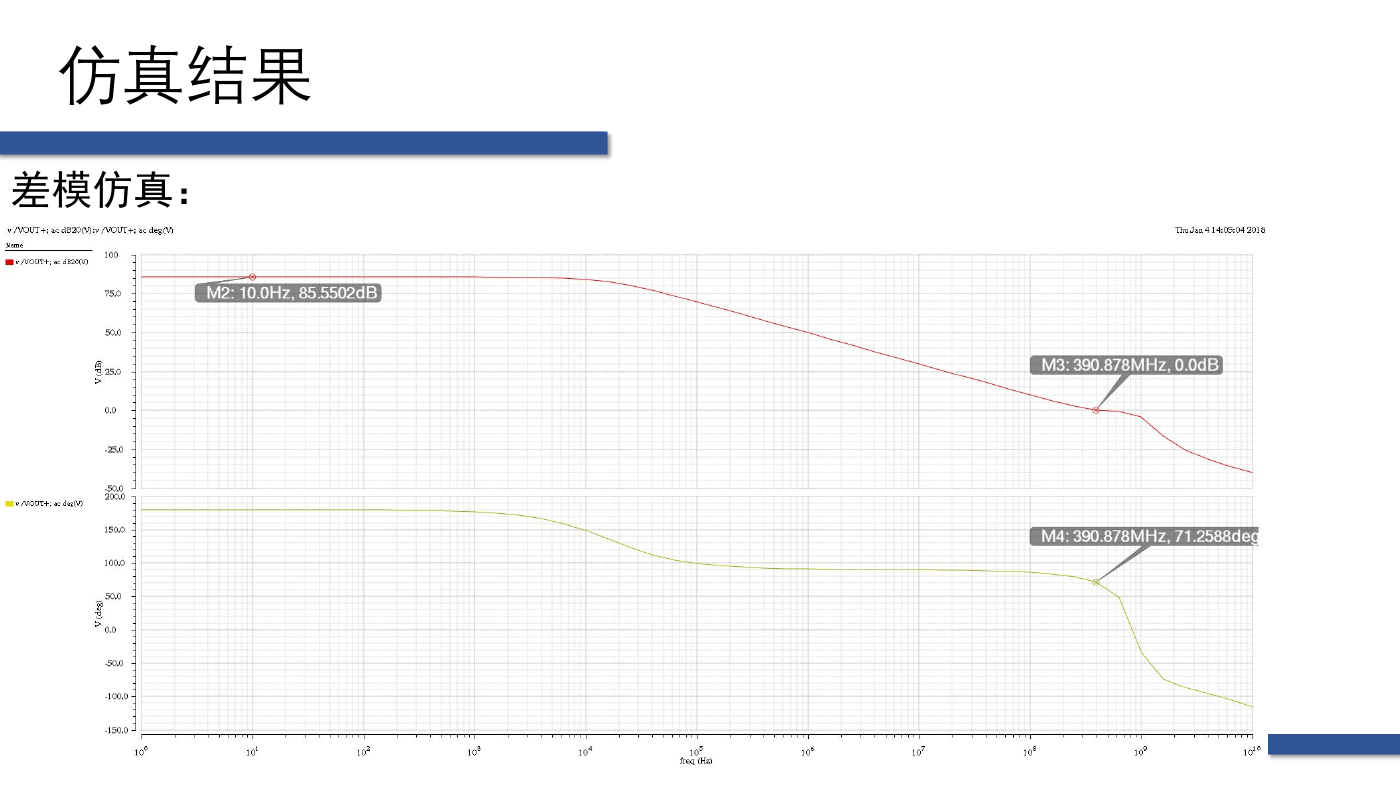

仿真结果 差模仿真:

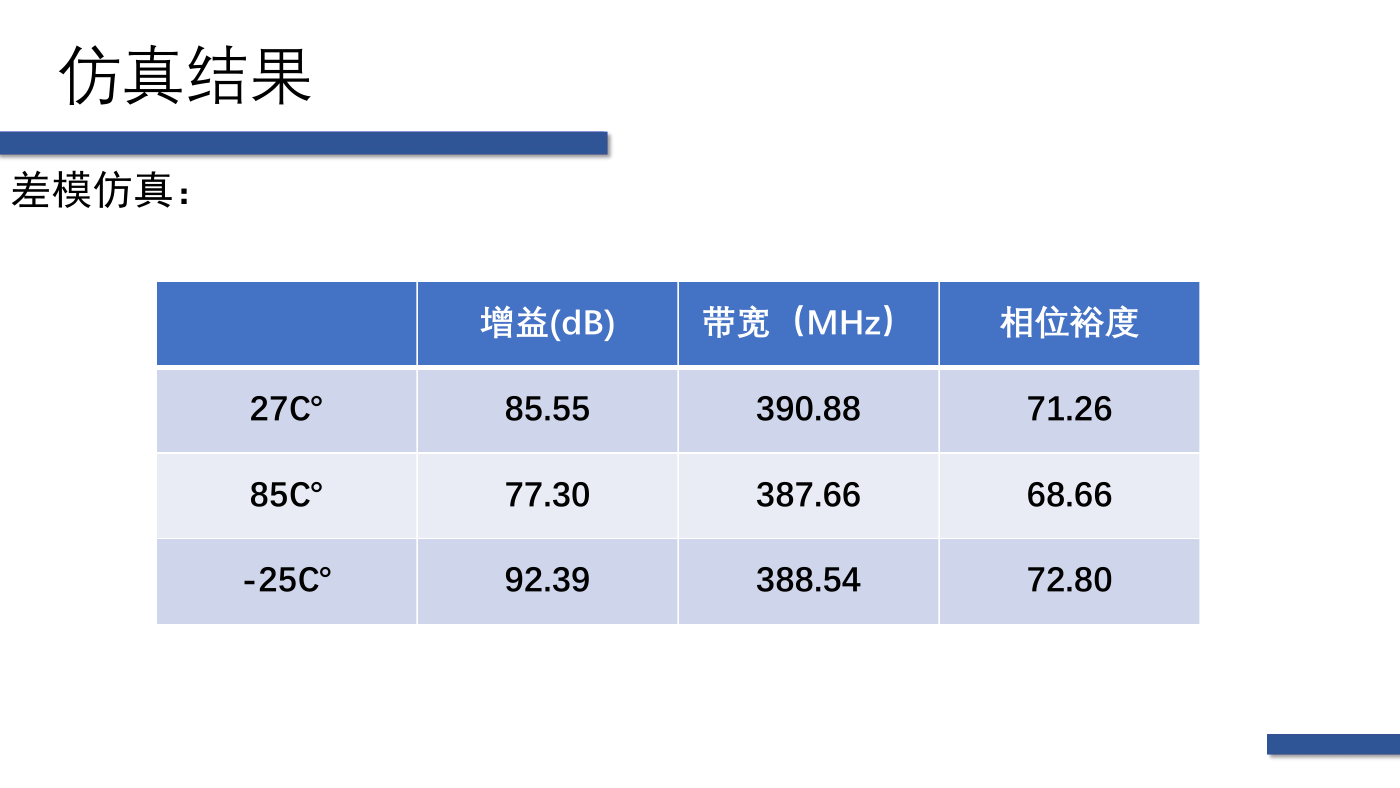

仿真结果 差模仿真: 增益(dB) 带宽(MHz) 相位裕度 27℃ 85℃ -25℃ 85.55 77.30 92.39 390.88 387.66 388.54 71.26 68.66 72.80
