    基于WinCC V12，在工程师站(ES)上实现操作员站(OS)的下载
    问题描述
    硬件和软件环境
    操作步骤
    基于 WinCC V12，在工程师站(ES)上实现操作员站(OS)的下载 推荐文档: 西门子工程师推荐本文档！   文献 涉及产品 问题描述 在 WinCC V12 中，对于 WinCC 项目的组态和下载方式与先前经典 WinCC(V6.x 和 V7.x)有一些不同，本文将介绍在工程师站(ES)上如何创建客户机/服务器(Client/Server)项目和实现操作员站(OS)的下载。 注意：当前版本的 WinCC Professional 仅支持多用户结构，不支持分布式结构。 硬件和软件环境 本例中使用了三台 PC 机，分别作为工程师站(ES)、操作员站(OS/Server)和客户机(Client)。 PC 操作系统 软件 工程师站(ES) Field PG M3 Windows7 Ultimate SP1 ENG x32 WinCC Professional/Runtime Professional V12 SP1 Update2，SIMATIC NET V12 操作员站(OS/Server) HP Compaq 8200 Elite Windows7 Ultimate SP1 ENG x64 WinCC Professional/Runtime Professional V12 SP1 Update2，SIMATIC NET V12 客户机(Client) IPC547C Windows7 Ultimate SP1 CHN x32 WinCC Runtime Professional V12 SP1 Update2，SIMATIC NET V12 表 1 注意：一般情况下，建议在工程师站(ES)上安装 WinCC Professional，在操作员站(OS/Server)上安装 WinCC Runtime Professional 和 SIMATIC NET，在客户机(Client)上安装 WinCC Runtime Client 和 SIMATIC NET。 操作步骤 1. 在工程师站(ES)上，打开 TIA Portal，创建新项目，添加新设备。对于操作员站(OS/Server)选择 WinCC RT Professional，对于客户机(Client)选择 WinCC Client，如图 1 和图 2 所示。
    图 1. 为操作员站选择 WinCC RT Professional
    图 2. 为客户机选择 WinCC Client 2. 分别在操作员站(OS/Server)和客户机(Client)的 SIMATIC PC Station 的属性窗口中，设置 PC Station 名称和实际计算机名称一致，如图 3 和图 4 所示。
    图 3. 操作员站名称为 HP8200WIN7

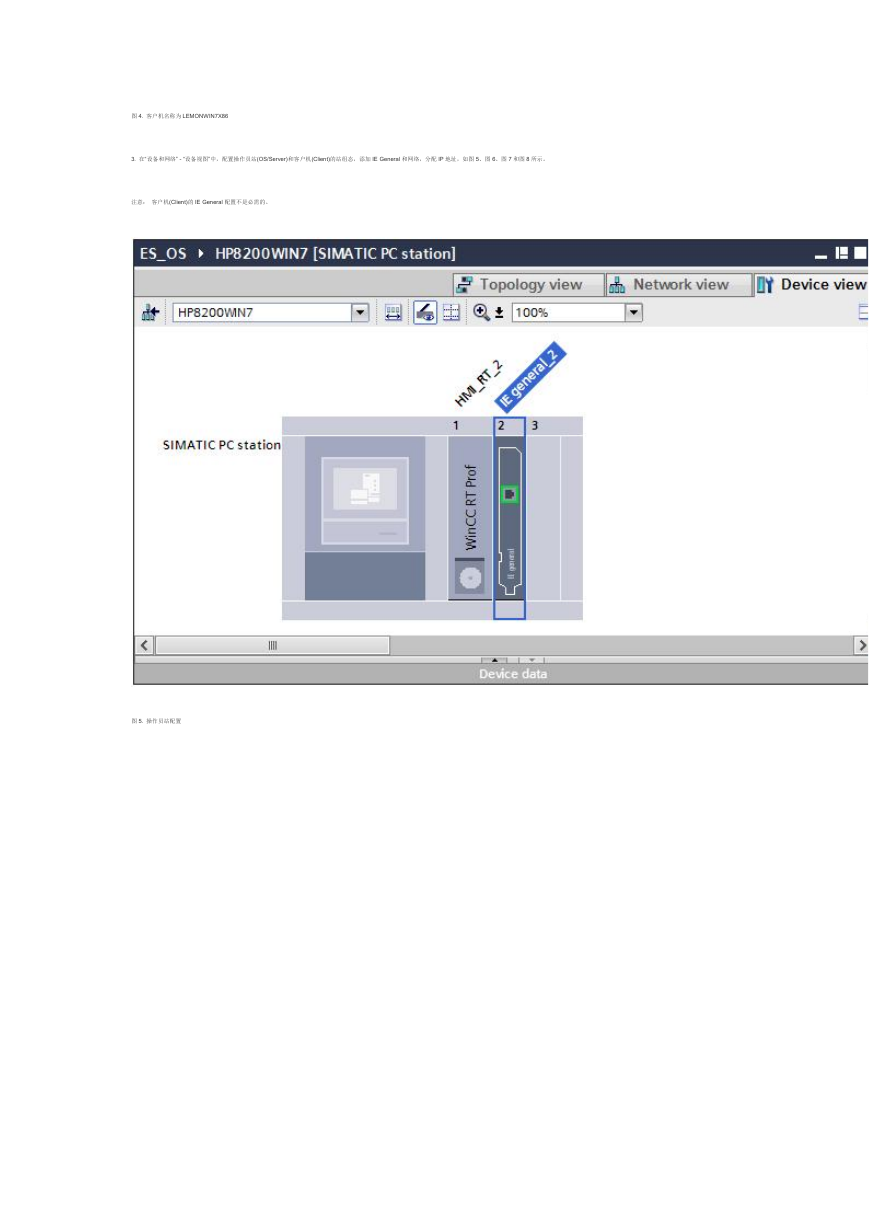

    图 4. 客户机名称为 LEMONWIN7X86 3. 在“设备和网络” - “设备视图”中，配置操作员站(OS/Server)和客户机(Client)的站组态，添加 IE General 和网络，分配 IP 地址，如图 5、图 6、图 7 和图 8 所示。 注意： 客户机(Client)的 IE General 配置不是必需的。 图 5. 操作员站配置
    图 6. 操作员站网络

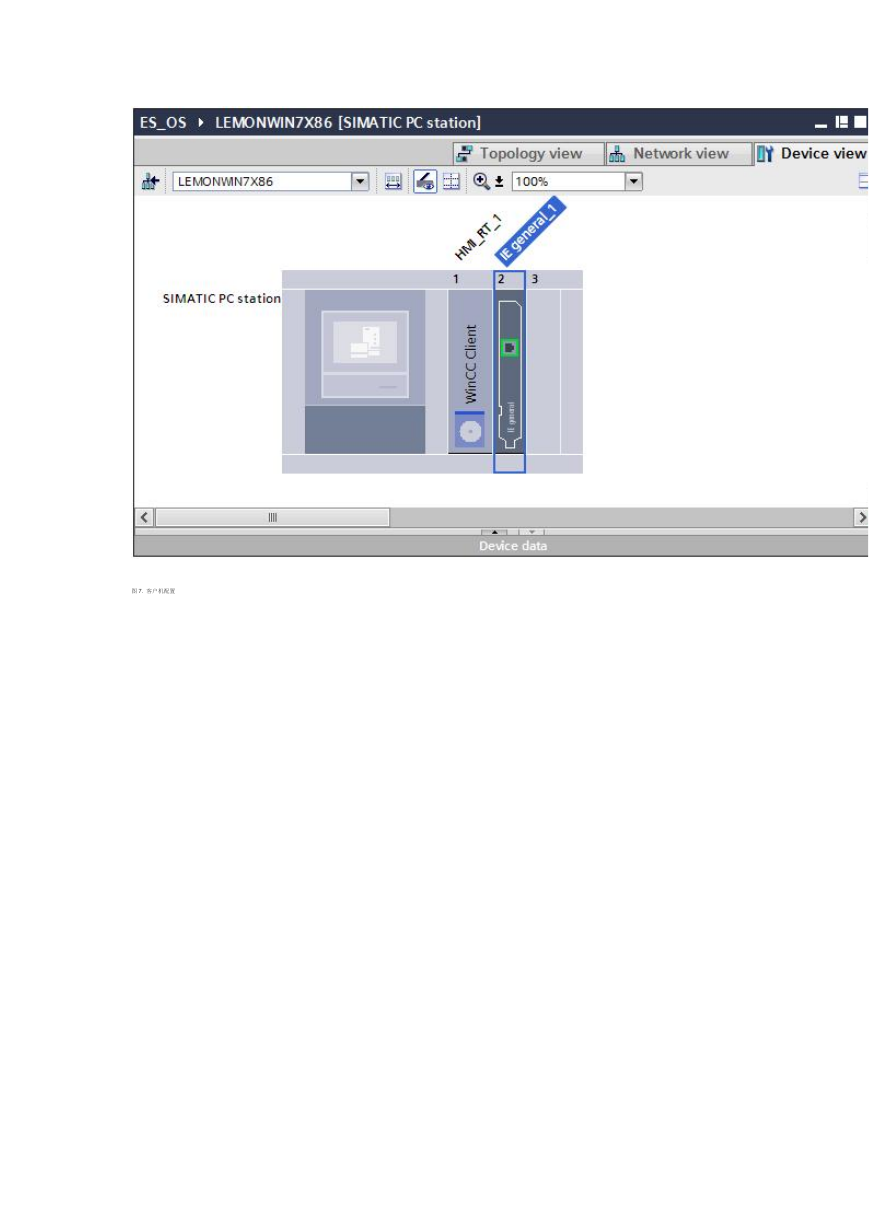

    图 7. 客户机配置
    图 8. 客户机网络 4. 在“设备和网络” - “网络视图”中，选择 WinCC Client 和 WinCC RT Professional，建立客户机/服务器(Client/Server)“关系”，如图 9 所示。
