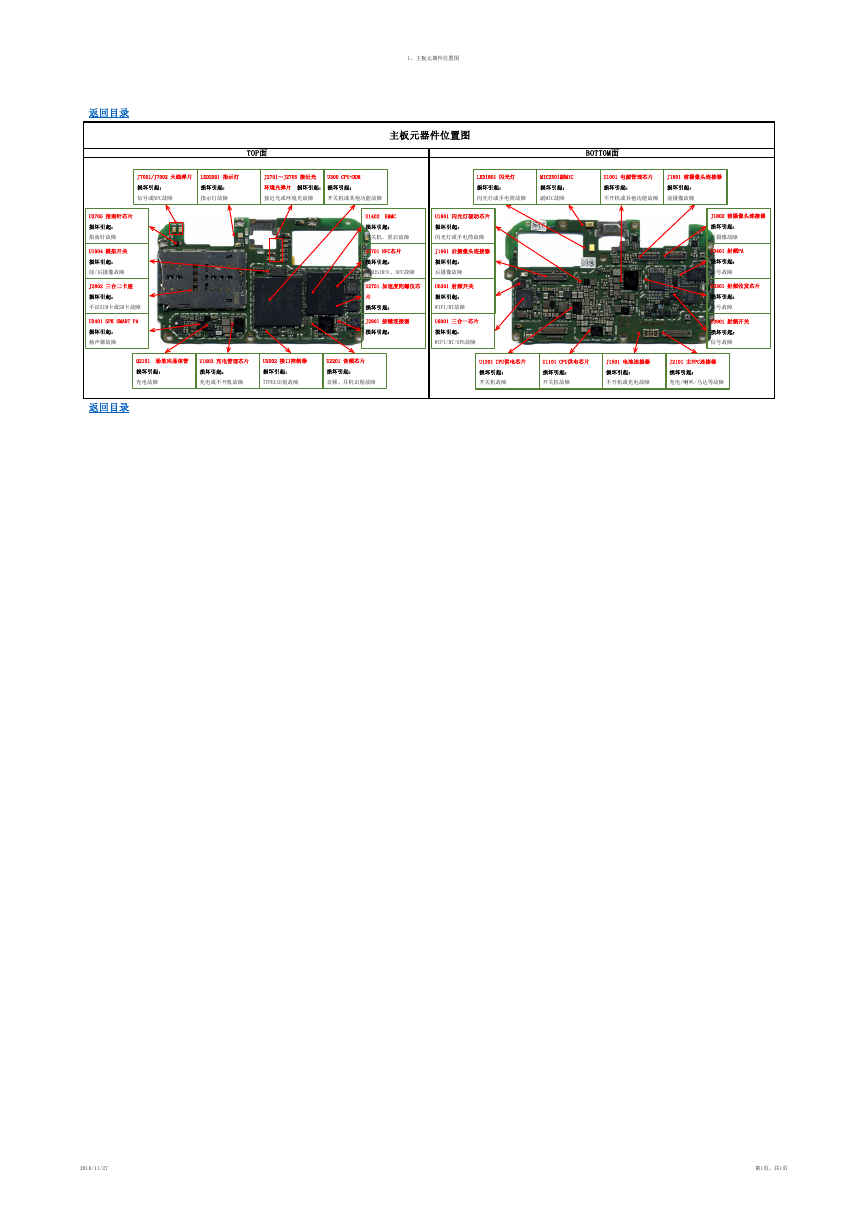

返回目录 1、主板元器件位置图 主板元器件位置图 TOP面 BOTTOM面 J7001/J7002 天线弹片 LED2901 指示灯 J2701～J2705 接近光 U300 CPU+DDR LED1801 闪光灯 MIC2501副MIC U1001 电源管理芯片 J1801 前摄像头连接器 损坏引起： 信号或NFC故障 损坏引起： 指示灯故障 环境光弹片 损坏引起： 损坏引起： 损坏引起： 损坏引起： 损坏引起： 损坏引起： 接近光或环境光故障 开关机或其他功能故障 闪光灯或手电筒故障 副MIC故障 不开机或其他功能故障 前摄像故障 U2705 指南针芯片 损坏引起： 指南针故障 U1904 模拟开关 损坏引起： 前/后摄像故障 J2802 三合二卡座 损坏引起： 不识SIM卡或SD卡故障 U2401 SPK SMART PA 损坏引起： 扬声器故障 U1402 EMMC 损坏引起： U1801 闪光灯驱动芯片 损坏引起： 开关机，重启故障 闪光灯或手电筒故障 U5701 NFC芯片 J1901 后摄像头连接器 损坏引起： 损坏引起： 不识SIM卡、NFC故障 后摄像故障 U2701 加速度陀螺仪芯 U6301 射频开关 片 损坏引起： 损坏引起： WIFI/BT故障 J2901 按键连接器 U6001 三合一芯片 损坏引起： 损坏引起： WIFI/BT/GPS故障 J1802 前摄像头连接器 损坏引起： 前摄像故障 U3401 射频PA 损坏引起： 信号故障 U3301 射频收发芯片 损坏引起： 信号故障 U3901 射频开关 损坏引起： 信号故障 Q2101 场效应晶体管 U1603 充电管理芯片 U2002 接口控制器 U2201 音频芯片 U1301 CPU供电芯片 U1101 CPU供电芯片 J1501 电池连接器 J2101 主FPC连接器 损坏引起： 充电故障 损坏引起： 损坏引起： 损坏引起： 充电或不开机故障 TYPEC识别故障 音频、耳机识别故障 损坏引起： 开关机故障 损坏引起： 开关机故障 损坏引起： 损坏引起： 不开机或充电故障 充电/喇叭/马达等故障 返回目录 2018/11/27 第1页，共1页
