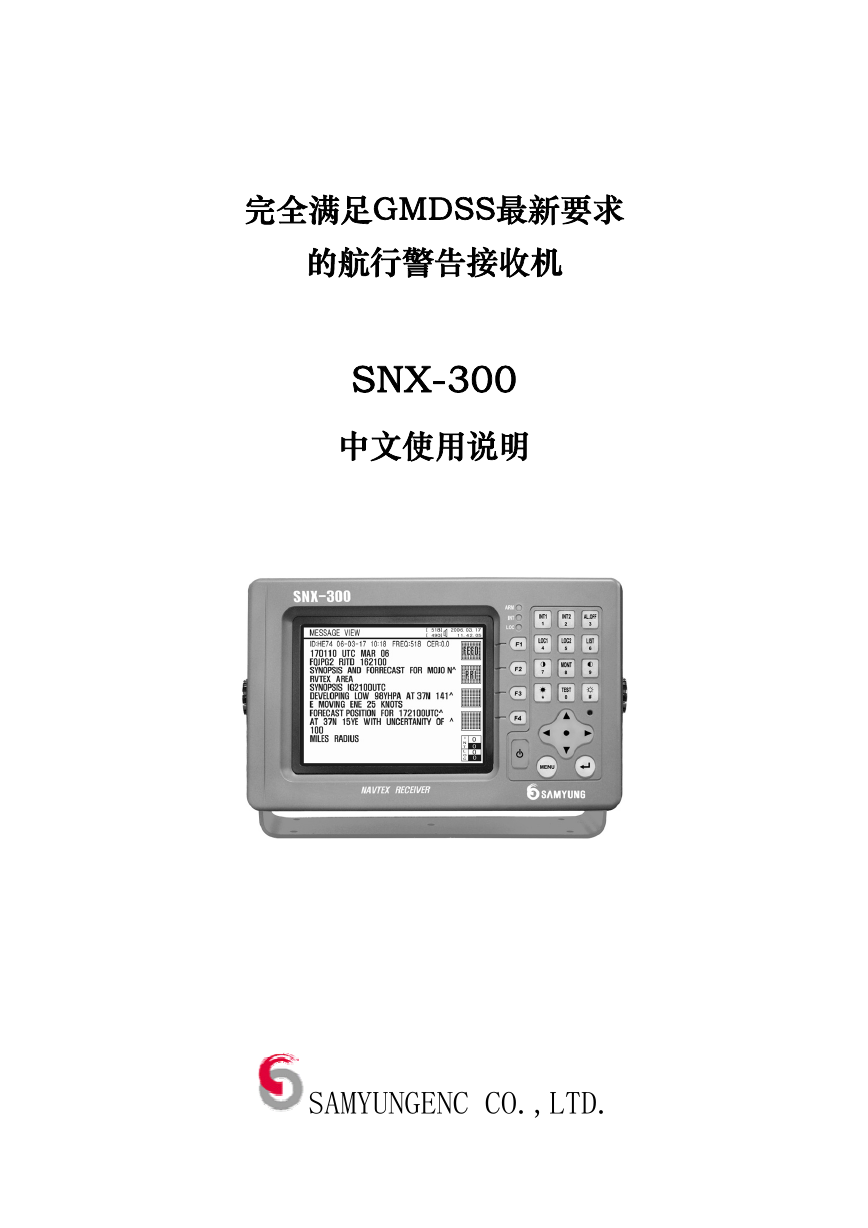

    完全满足GMDSS最新要求 的航行警告接收机 SNX-300 中文使用说明 SAMYUNGENC CO.,LTD.

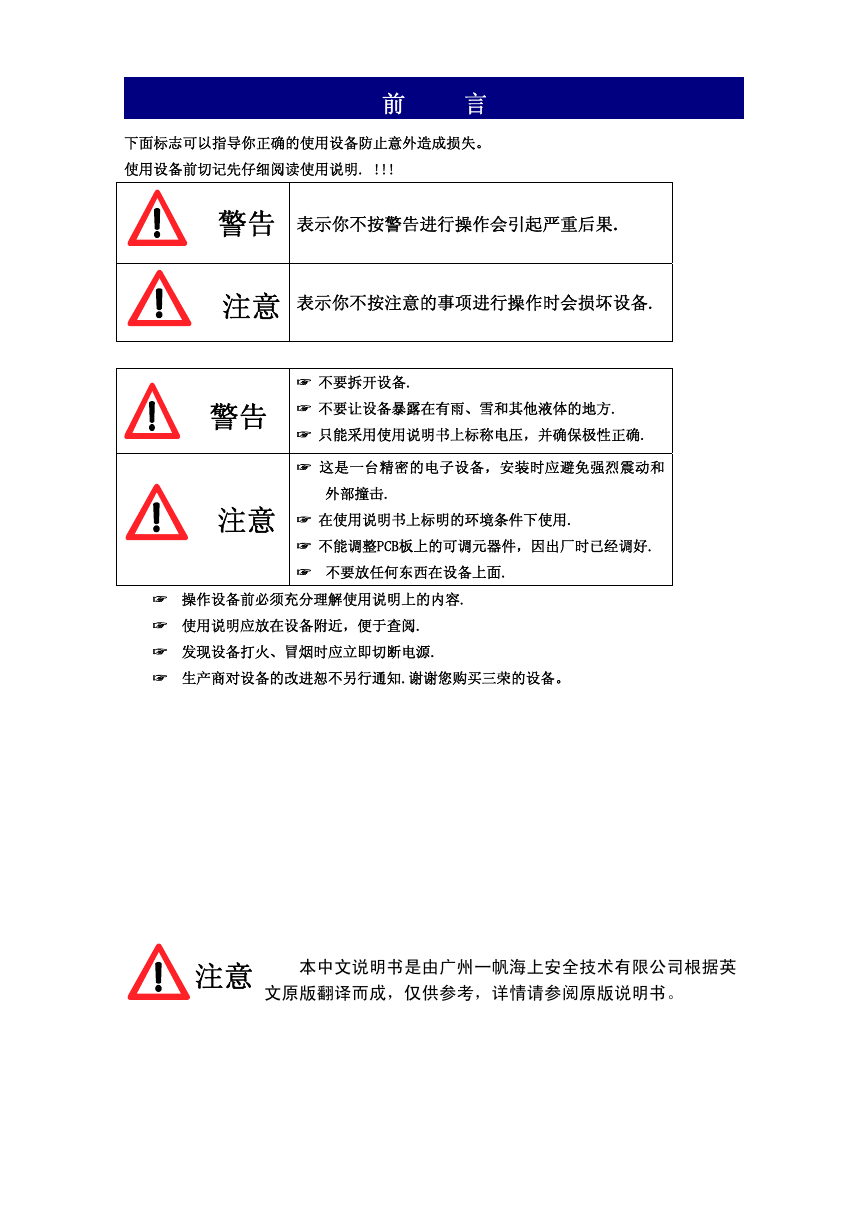

    前 言 下面标志可以指导你正确的使用设备防止意外造成损失。 使用设备前切记先仔细阅读使用说明. !!! 警告 注意 表示你不按警告进行操作会引起严重后果. 表示你不按注意的事项进行操作时会损坏设备. 警告 ☞ 不要拆开设备. ☞ 不要让设备暴露在有雨、雪和其他液体的地方. ☞ 只能采用使用说明书上标称电压，并确保极性正确. ☞ 这是一台精密的电子设备，安装时应避免强烈震动和 外部撞击. 注意 ☞ 在使用说明书上标明的环境条件下使用. ☞ 不能调整PCB板上的可调元器件，因出厂时已经调好. ☞ 不要放任何东西在设备上面. ☞ 操作设备前必须充分理解使用说明上的内容. ☞ 使用说明应放在设备附近，便于查阅. ☞ 发现设备打火、冒烟时应立即切断电源. ☞ 生产商对设备的改进恕不另行通知.谢谢您购买三荣的设备。 本中文说明书是由广州一帆海上安全技术有限公司根据英 文原版翻译而成，仅供参考，详情请参阅原版说明书。 注意

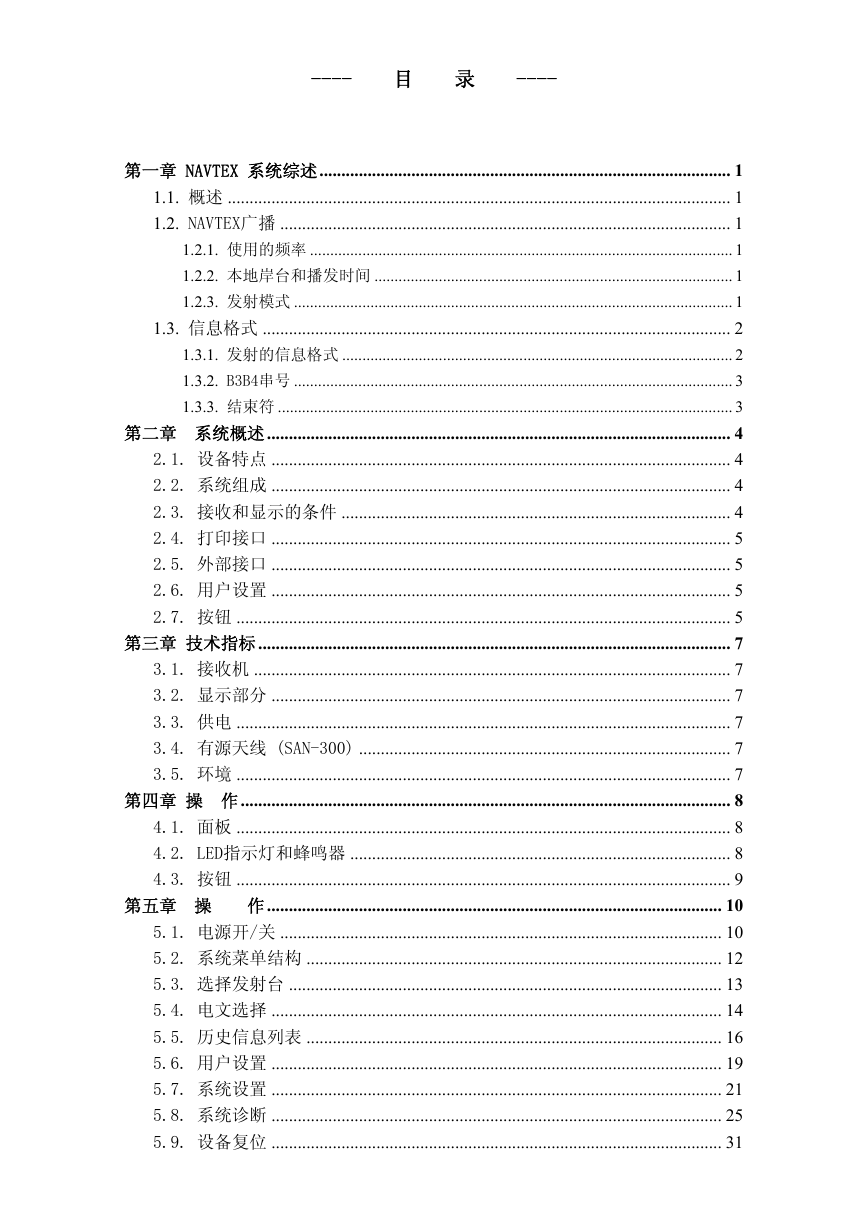

    ---- 目 录 ---- 第一章 NAVTEX 系统综述.............................................................................................. 1 1.1. 概述 ................................................................................................................... 1 1.2. NAVTEX广播 ....................................................................................................... 1 1.2.1. 使用的频率 ......................................................................................................... 1 1.2.2. 本地岸台和播发时间 ......................................................................................... 1 1.2.3. 发射模式 ............................................................................................................. 1 1.3. 信息格式 ........................................................................................................... 2 1.3.1. 发射的信息格式 ................................................................................................. 2 1.3.2. B3B4串号 ............................................................................................................. 3 1.3.3. 结束符 ................................................................................................................. 3 第二章 系统概述.......................................................................................................... 4 2.1. 设备特点 ......................................................................................................... 4 2.2. 系统组成 ......................................................................................................... 4 2.3. 接收和显示的条件 ......................................................................................... 4 2.4. 打印接口 ......................................................................................................... 5 2.5. 外部接口 ......................................................................................................... 5 2.6. 用户设置 ......................................................................................................... 5 2.7. 按钮 ................................................................................................................. 5 第三章 技术指标 ............................................................................................................ 7 3.1. 接收机 ............................................................................................................. 7 3.2. 显示部分 ......................................................................................................... 7 3.3. 供电 ................................................................................................................. 7 3.4. 有源天线 (SAN-300) ..................................................................................... 7 3.5. 环境 ................................................................................................................. 7 第四章 操 作 ................................................................................................................ 8 4.1. 面板 ................................................................................................................. 8 4.2. LED指示灯和蜂鸣器 ....................................................................................... 8 4.3. 按钮 ................................................................................................................. 9 第五章 操 作........................................................................................................ 10 5.1. 电源开/关 ..................................................................................................... 10 5.2. 系统菜单结构 ............................................................................................... 12 5.3. 选择发射台 ................................................................................................... 13 5.4. 电文选择 ....................................................................................................... 14 5.5. 历史信息列表 ............................................................................................... 16 5.6. 用户设置 ....................................................................................................... 19 5.7. 系统设置 ....................................................................................................... 21 5.8. 系统诊断 ....................................................................................................... 25 5.9. 设备复位 ....................................................................................................... 31

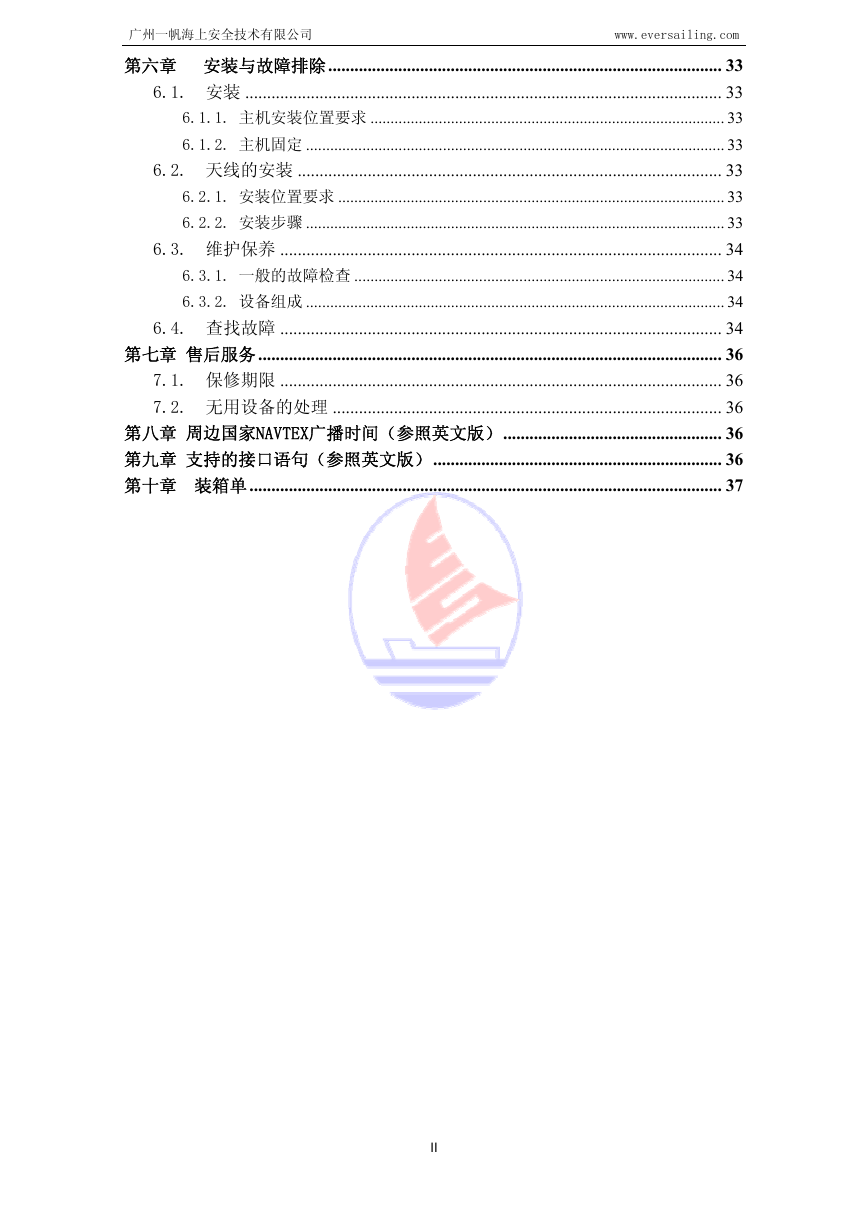

    广州一帆海上安全技术有限公司 www.eversailing.com 第六章 安装与故障排除.......................................................................................... 33 6.1. 安装 ............................................................................................................. 33 6.1.1. 主机安装位置要求 ........................................................................................ 33 6.1.2. 主机固定 ........................................................................................................ 33 6.2. 天线的安装 ................................................................................................. 33 6.2.1. 安装位置要求 ................................................................................................ 33 6.2.2. 安装步骤 ........................................................................................................ 33 6.3. 维护保养 ..................................................................................................... 34 6.3.1. 一般的故障检查 ............................................................................................ 34 6.3.2. 设备组成 ........................................................................................................ 34 6.4. 查找故障 ..................................................................................................... 34 第七章 售后服务 .......................................................................................................... 36 7.1. 保修期限 ..................................................................................................... 36 7.2. 无用设备的处理 ......................................................................................... 36 第八章 周边国家NAVTEX广播时间（参照英文版）.................................................. 36 第九章 支持的接口语句（参照英文版）.................................................................. 36 第十章 装箱单 ............................................................................................................ 37 II

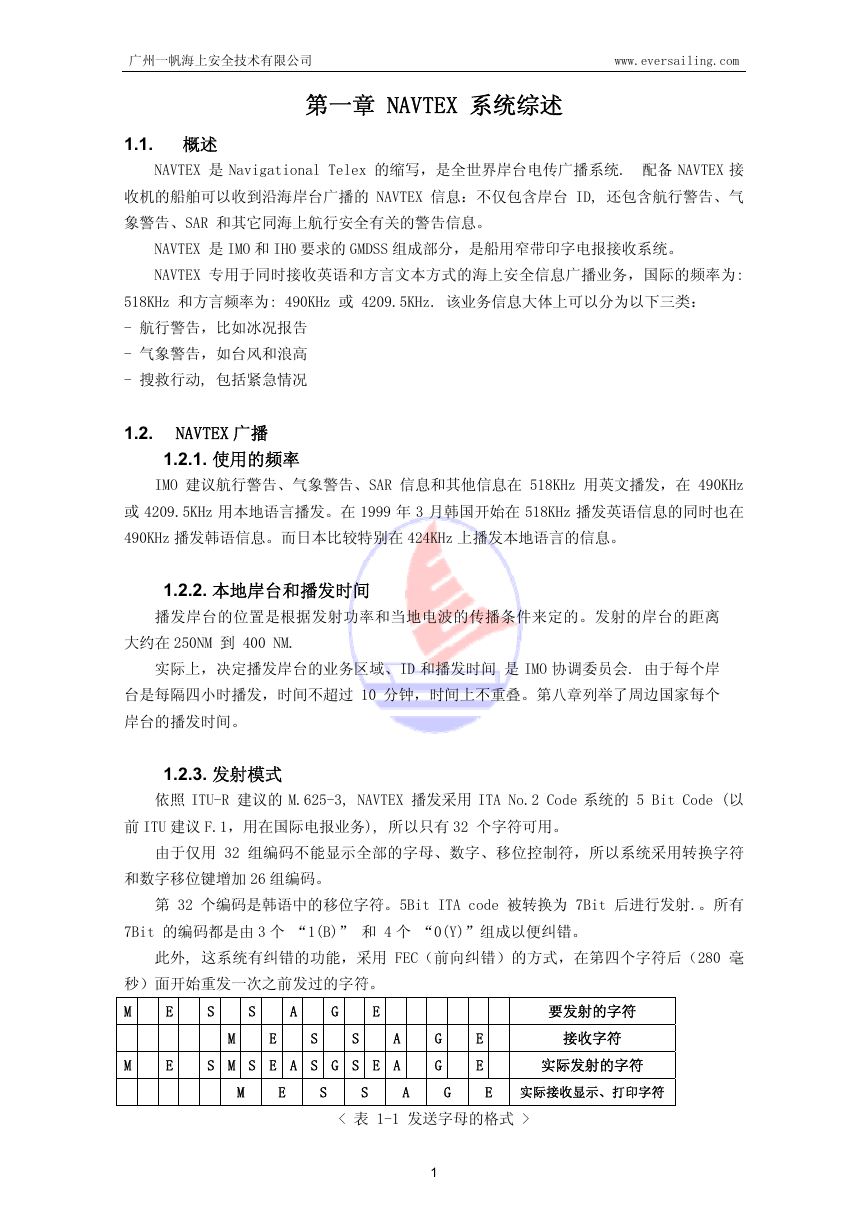

    广州一帆海上安全技术有限公司 www.eversailing.com 第一章 NAVTEX 系统综述 1.1. 概述 NAVTEX 是 Navigational Telex 的缩写，是全世界岸台电传广播系统. 配备 NAVTEX 接 收机的船舶可以收到沿海岸台广播的 NAVTEX 信息：不仅包含岸台 ID, 还包含航行警告、气 象警告、SAR 和其它同海上航行安全有关的警告信息。 NAVTEX 是 IMO 和 IHO 要求的 GMDSS 组成部分，是船用窄带印字电报接收系统。 NAVTEX 专用于同时接收英语和方言文本方式的海上安全信息广播业务，国际的频率为: 518KHz 和方言频率为: 490KHz 或 4209.5KHz. 该业务信息大体上可以分为以下三类： - 航行警告，比如冰况报告 - 气象警告，如台风和浪高 - 搜救行动, 包括紧急情况 1.2. NAVTEX 广播 1.2.1. 使用的频率 IMO 建议航行警告、气象警告、SAR 信息和其他信息在 518KHz 用英文播发，在 490KHz 或 4209.5KHz 用本地语言播发。在 1999 年 3 月韩国开始在 518KHz 播发英语信息的同时也在 490KHz 播发韩语信息。而日本比较特别在 424KHz 上播发本地语言的信息。 1.2.2. 本地岸台和播发时间 播发岸台的位置是根据发射功率和当地电波的传播条件来定的。发射的岸台的距离 大约在 250NM 到 400 NM. 实际上，决定播发岸台的业务区域、ID 和播发时间 是 IMO 协调委员会. 由于每个岸 台是每隔四小时播发，时间不超过 10 分钟，时间上不重叠。第八章列举了周边国家每个 岸台的播发时间。 1.2.3. 发射模式 依照 ITU-R 建议的 M.625-3, NAVTEX 播发采用 ITA No.2 Code 系统的 5 Bit Code (以 前 ITU 建议 F.1，用在国际电报业务), 所以只有 32 个字符可用。 由于仅用 32 组编码不能显示全部的字母、数字、移位控制符，所以系统采用转换字符 和数字移位键增加 26 组编码。 第 32 个编码是韩语中的移位字符。5Bit ITA code 被转换为 7Bit 后进行发射.。所有 7Bit 的编码都是由 3 个 “1(B)” 和 4 个 “0(Y)”组成以便纠错。 此外, 这系统有纠错的功能，采用 FEC（前向纠错）的方式，在第四个字符后（280 毫 秒）面开始重发一次之前发过的字符。 M E S S A G E M E S S A M E S M S E A S G S E A G G E E 要发射的字符 接收字符 实际发射的字符 M E S S A G E 实际接收显示、打印字符 < 表 1-1 发送字母的格式 > 1

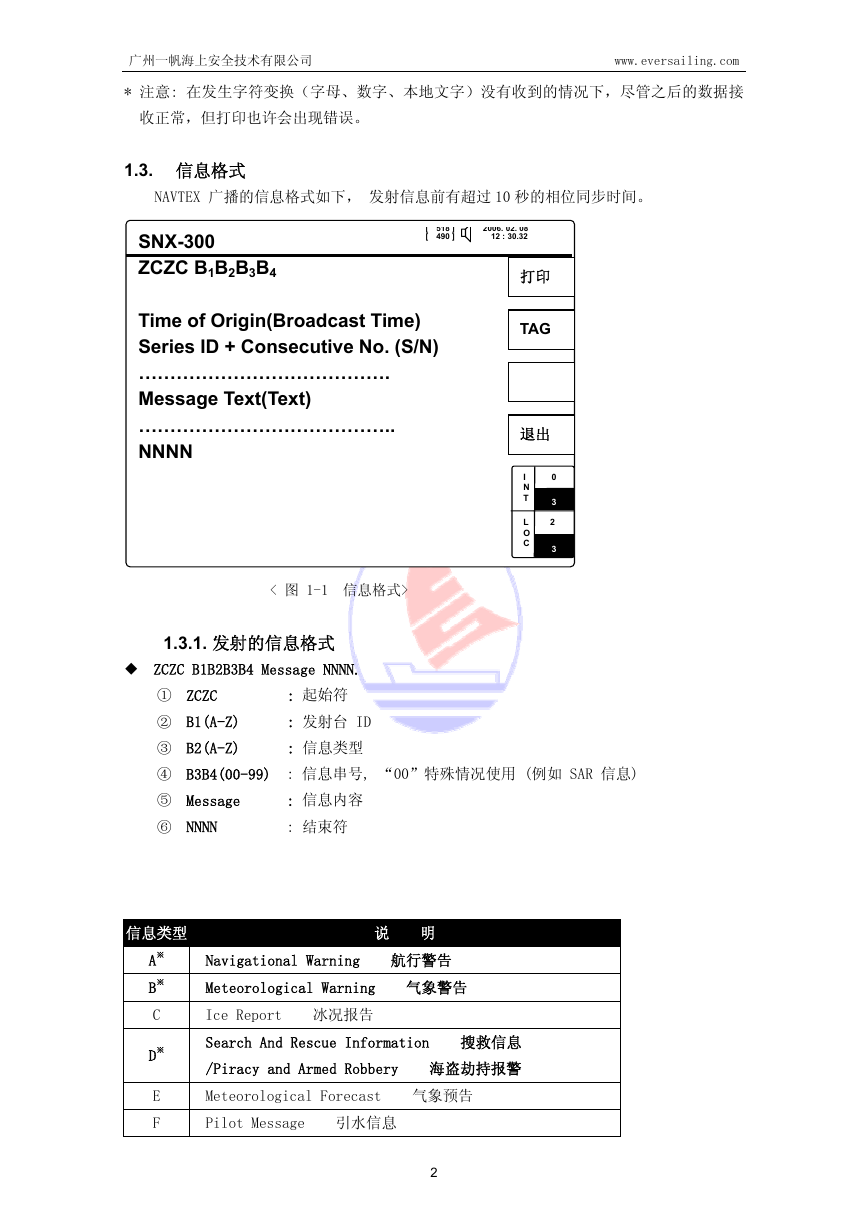

    广州一帆海上安全技术有限公司 www.eversailing.com * 注意: 在发生字符变换（字母、数字、本地文字）没有收到的情况下，尽管之后的数据接 收正常，但打印也许会出现错误。 1.3. 信息格式 NAVTEX 广播的信息格式如下， 发射信息前有超过 10 秒的相位同步时间。 [ 518 ] 2006. 02. 08 [ 490 ] 12 : 30.32 打印 SNX-300 ZCZC B1B2B3B4 Time of Origin(Broadcast Time) Series ID + Consecutive No. (S/N) …………………………………. Message Text(Text) ………………………………….. NNNN TAG 退出 I 0 N T 3 L 2 O C 3 < 图 1-1 信息格式> 1.3.1. 发射的信息格式 ZCZC B1B2B3B4 Message NNNN. ① ZCZC : 起始符 ② B1(A-Z) : 发射台 ID ③ B2(A-Z) : 信息类型 ④ B3B4(00-99) : 信息串号, “00”特殊情况使用 (例如 SAR 信息) ⑤ Message : 信息内容 ⑥ NNNN : 结束符 信息类型 说 明 A※ B※ C D※ E F Navigational Warning 航行警告 Meteorological Warning 气象警告 Ice Report 冰况报告 Search And Rescue Information 搜救信息 /Piracy and Armed Robbery 海盗劫持报警 Meteorological Forecast 气象预告 Pilot Message 引水信息 2

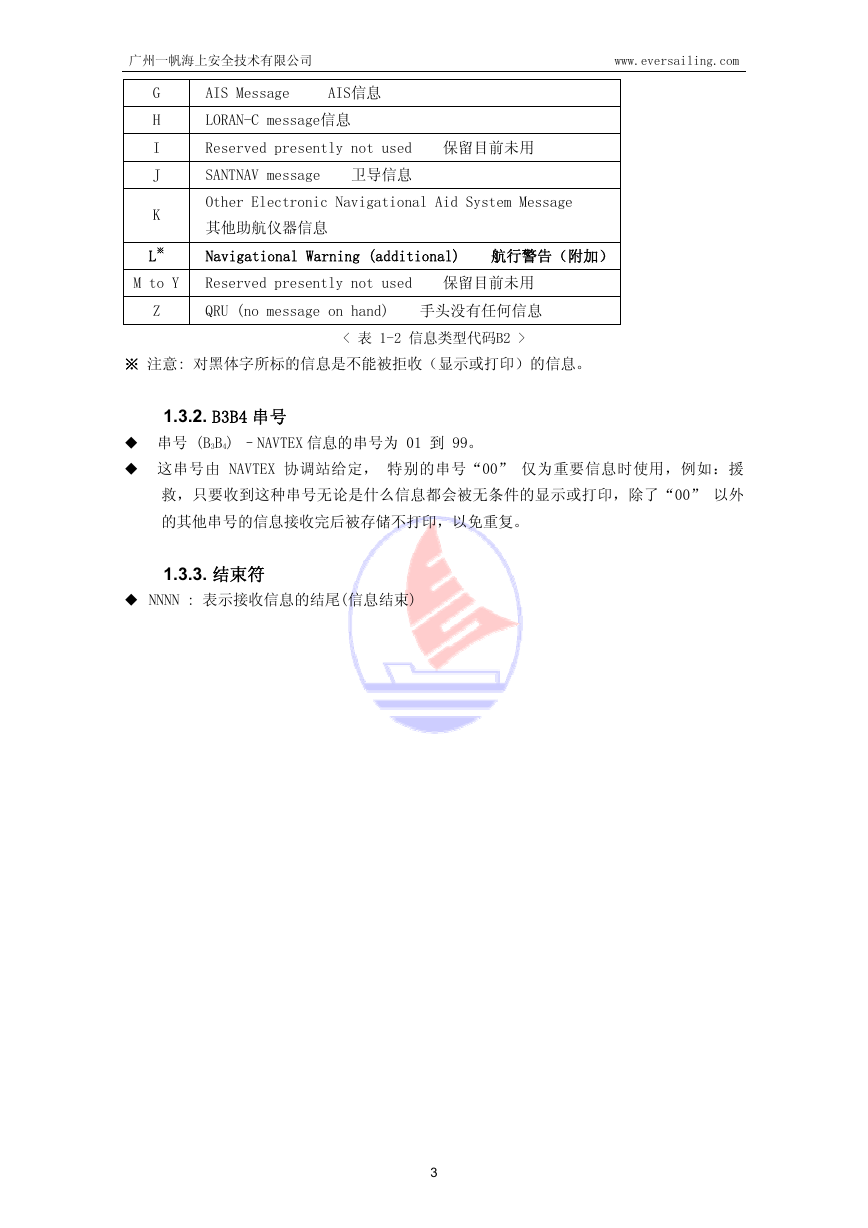

    广州一帆海上安全技术有限公司 www.eversailing.com G H I J K AIS Message AIS信息 LORAN-C message信息 Reserved presently not used 保留目前未用 SANTNAV message 卫导信息 Other Electronic Navigational Aid System Message 其他助航仪器信息 L※ Navigational Warning (additional) 航行警告（附加） M to Y Reserved presently not used 保留目前未用 Z QRU (no message on hand) 手头没有任何信息 < 表 1-2 信息类型代码B2 > ※ 注意: 对黑体字所标的信息是不能被拒收（显示或打印）的信息。 1.3.2. B3B4 串号 串号 (B3B4) –NAVTEX 信息的串号为 01 到 99。 这串号由 NAVTEX 协调站给定， 特别的串号“00” 仅为重要信息时使用，例如：援 救，只要收到这种串号无论是什么信息都会被无条件的显示或打印，除了“00” 以外 的其他串号的信息接收完后被存储不打印，以免重复。 1.3.3. 结束符 NNNN : 表示接收信息的结尾(信息结束) 3

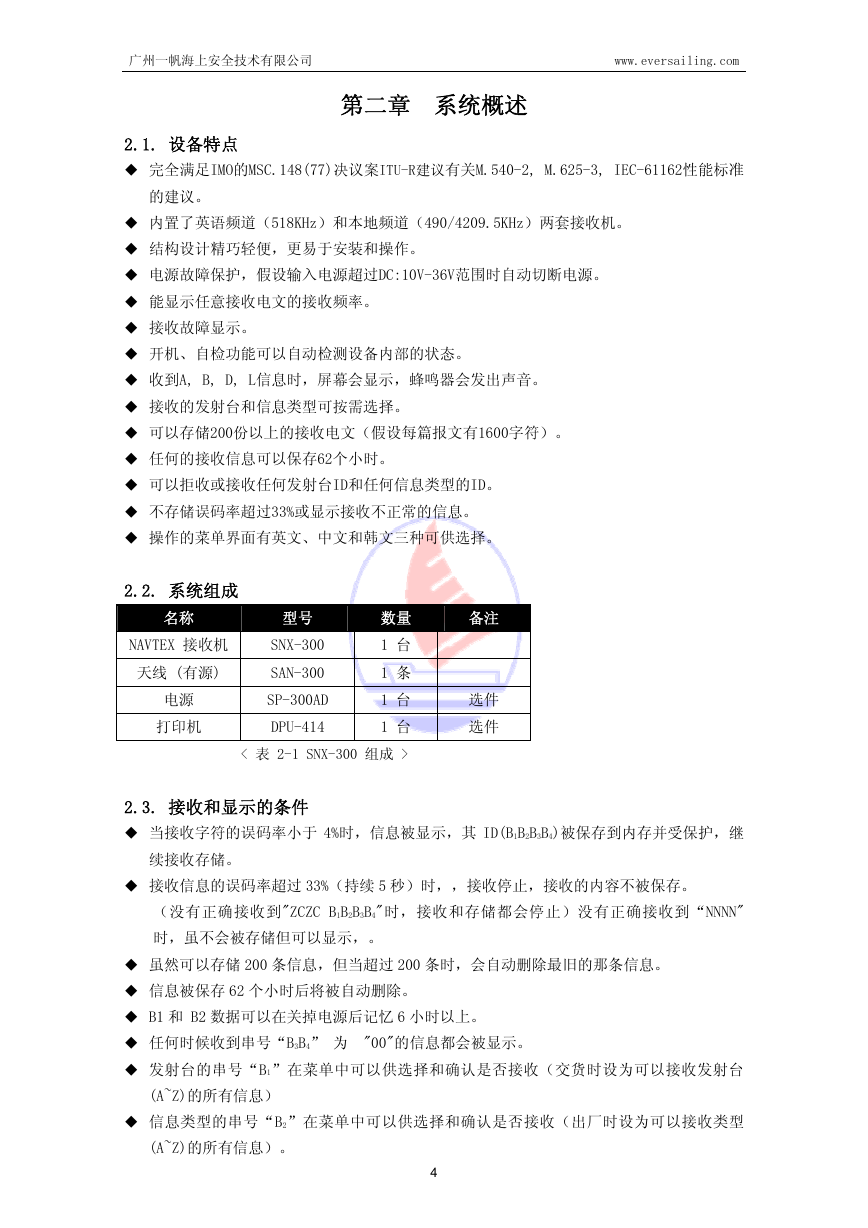

    广州一帆海上安全技术有限公司 www.eversailing.com 第二章 系统概述 2.1. 设备特点 完全满足IMO的MSC.148(77)决议案ITU-R建议有关M.540-2, M.625-3, IEC-61162性能标准 的建议。 内置了英语频道（518KHz）和本地频道（490/4209.5KHz）两套接收机。 结构设计精巧轻便，更易于安装和操作。 电源故障保护，假设输入电源超过DC:10V-36V范围时自动切断电源。 能显示任意接收电文的接收频率。 接收故障显示。 开机、自检功能可以自动检测设备内部的状态。 收到A, B, D, L信息时，屏幕会显示，蜂鸣器会发出声音。 接收的发射台和信息类型可按需选择。 可以存储200份以上的接收电文（假设每篇报文有1600字符）。 任何的接收信息可以保存62个小时。 可以拒收或接收任何发射台ID和任何信息类型的ID。 不存储误码率超过33%或显示接收不正常的信息。 操作的菜单界面有英文、中文和韩文三种可供选择。 2.2. 系统组成 名称 型号 NAVTEX 接收机 SNX-300 天线 (有源) SAN-300 电源 打印机 SP-300AD DPU-414 数量 1 台 1 条 1 台 1 台 备注 选件 选件 < 表 2-1 SNX-300 组成 > 2.3. 接收和显示的条件 当接收字符的误码率小于 4%时，信息被显示，其 ID(B1B2B3B4)被保存到内存并受保护，继 续接收存储。 接收信息的误码率超过 33%（持续 5 秒）时，，接收停止，接收的内容不被保存。 （没有正确接收到"ZCZC B1B2B3B4"时，接收和存储都会停止）没有正确接收到“NNNN" 时，虽不会被存储但可以显示，。 虽然可以存储 200 条信息，但当超过 200 条时，会自动删除最旧的那条信息。 信息被保存 62 个小时后将被自动删除。 B1 和 B2 数据可以在关掉电源后记忆 6 小时以上。 任何时候收到串号“B3B4” 为 "00"的信息都会被显示。 发射台的串号“B1”在菜单中可以供选择和确认是否接收（交货时设为可以接收发射台 (A~Z)的所有信息） 信息类型的串号“B2”在菜单中可以供选择和确认是否接收（出厂时设为可以接收类型 (A~Z)的所有信息）。 4
