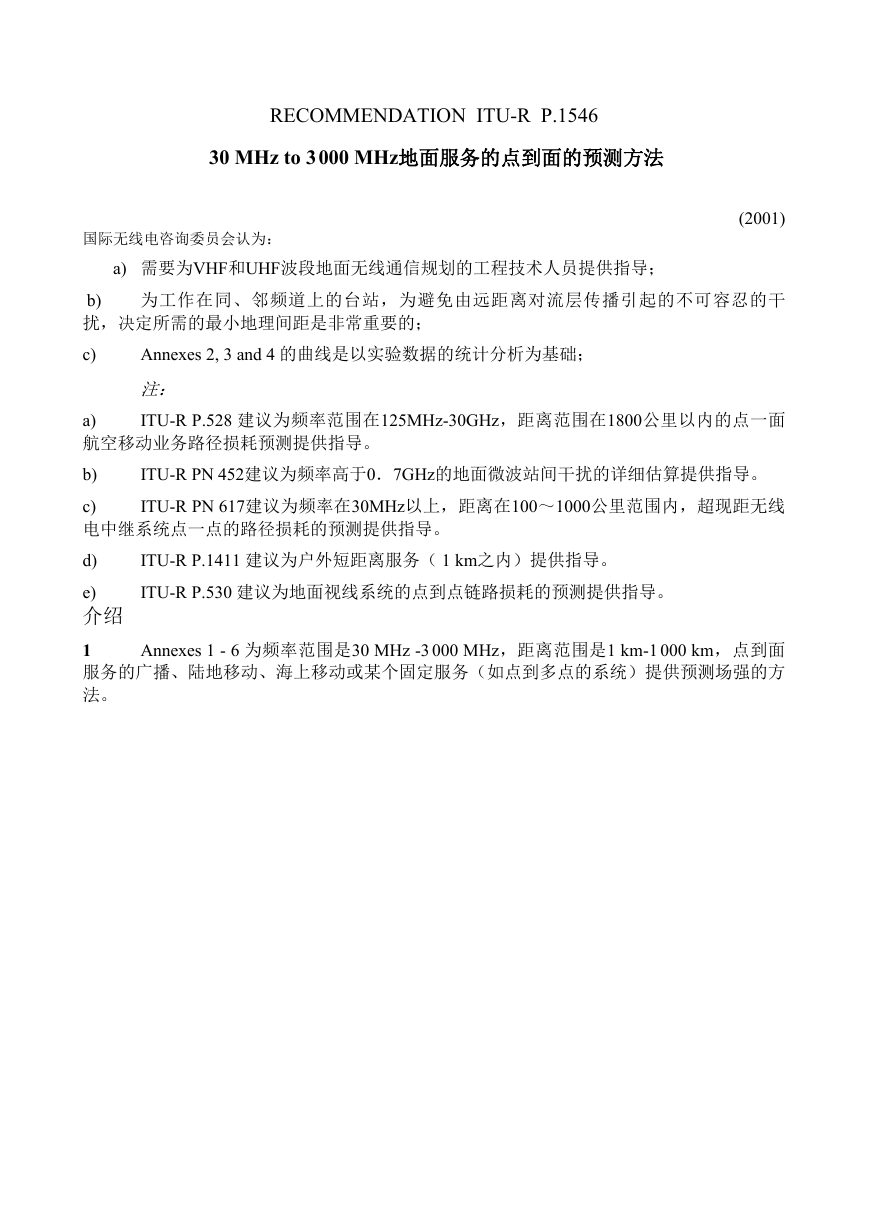

RECOMMENDATION ITU-R P.1546 30 MHz to 3000 MHz地面服务的点到面的预测方法国际无线电咨询委员会认为： a) 需要为VHF和UHF波段地面无线通信规划的工程技术人员提供指导； (2001) 为工作在同、邻频道上的台站，为避免由远距离对流层传播引起的不可容忍的干 b) 扰，决定所需的最小地理间距是非常重要的； c) Annexes 2, 3 and 4 的曲线是以实验数据的统计分析为基础；注： ITU-R P.528 建议为频率范围在125MHz-30GHz，距离范围在1800公里以内的点一面 ITU-R PN 452建议为频率高于0．7GHz的地面微波站间干扰的详细估算提供指导。 ITU-R PN 617建议为频率在30MHz以上，距离在100～1000公里范围内，超现距无线 a) 航空移动业务路径损耗预测提供指导。 b) c) 电中继系统点一点的路径损耗的预测提供指导。 d) e) 介绍 1 Annexes 1 - 6 为频率范围是30 MHz -3 000 MHz，距离范围是1 km-1 000 km，点到面服务的广播、陆地移动、海上移动或某个固定服务（如点到多点的系统）提供预测场强的方法。 ITU-R P.1411 建议为户外短距离服务（ 1 km之内）提供指导。 ITU-R P.530 建议为地面视线系统的点到点链路损耗的预测提供指导。

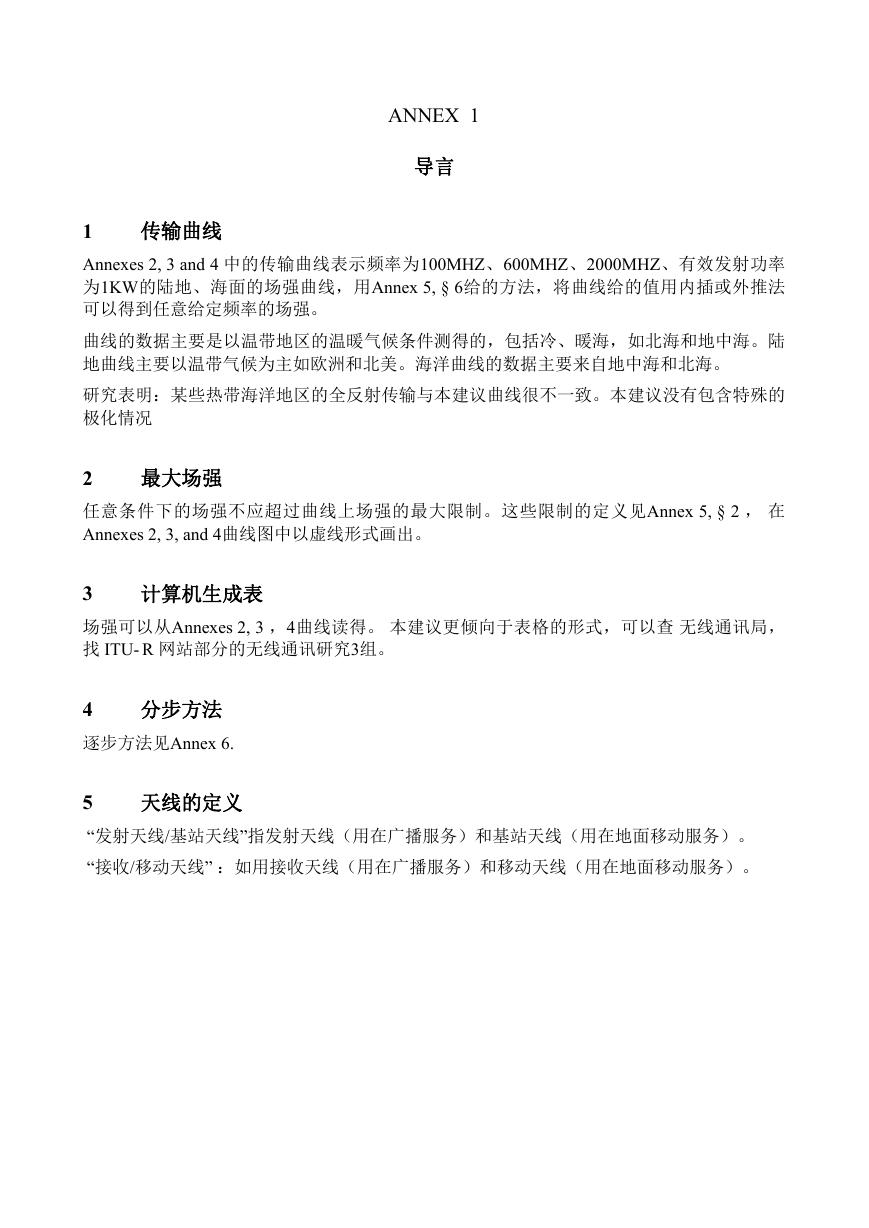

ANNEX 1 导言传输曲线 1 Annexes 2, 3 and 4 中的传输曲线表示频率为100MHZ、600MHZ、2000MHZ、有效发射功率为1KW的陆地、海面的场强曲线，用Annex 5, § 6给的方法，将曲线给的值用内插或外推法可以得到任意给定频率的场强。曲线的数据主要是以温带地区的温暖气候条件测得的，包括冷、暖海，如北海和地中海。陆地曲线主要以温带气候为主如欧洲和北美。海洋曲线的数据主要来自地中海和北海。研究表明：某些热带海洋地区的全反射传输与本建议曲线很不一致。本建议没有包含特殊的极化情况最大场强 2 任意条件下的场强不应超过曲线上场强的最大限制。这些限制的定义见Annex 5, § 2 ，在 Annexes 2, 3, and 4曲线图中以虚线形式画出。计算机生成表 3 场强可以从Annexes 2, 3 ，4曲线读得。本建议更倾向于表格的形式，可以查无线通讯局，找 ITU- R 网站部分的无线通讯研究3组。分步方法 4 逐步方法见Annex 6. 天线的定义 5 “发射天线/基站天线”指发射天线（用在广播服务）和基站天线（用在地面移动服务）。 “接收/移动天线” ：如用接收天线（用在广播服务）和移动天线（用在地面移动服务）。

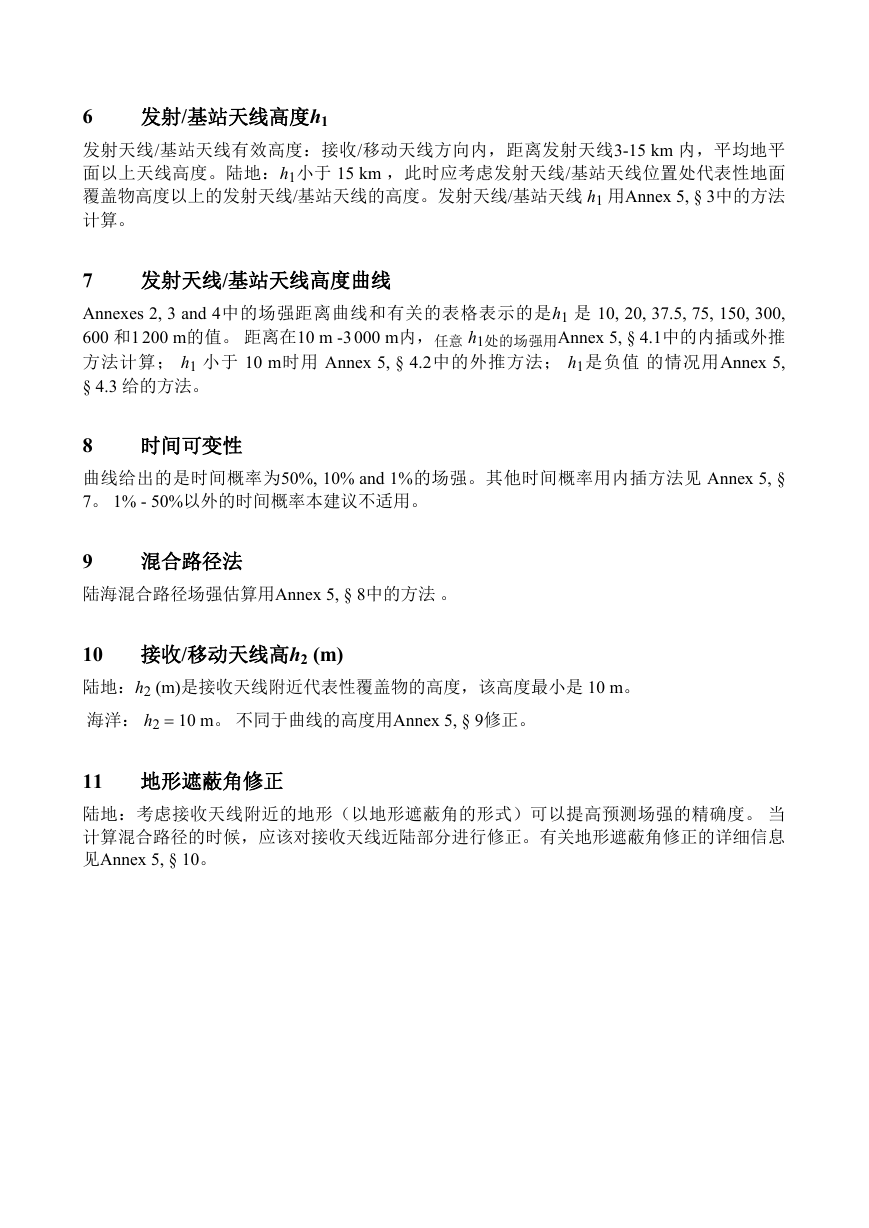

发射/基站天线高度h1 6 发射天线/基站天线有效高度：接收/移动天线方向内，距离发射天线3-15 km 内，平均地平面以上天线高度。陆地：h1小于 15 km ，此时应考虑发射天线/基站天线位置处代表性地面覆盖物高度以上的发射天线/基站天线的高度。发射天线/基站天线 h1 用Annex 5, § 3中的方法计算。发射天线/基站天线高度曲线 7 Annexes 2, 3 and 4中的场强距离曲线和有关的表格表示的是h1 是 10, 20, 37.5, 75, 150, 300, 600 和1200 m的值。距离在10 m -3000 m内，任意 h1处的场强用Annex 5, § 4.1中的内插或外推方法计算； h1 小于 10 m时用 Annex 5, § 4.2中的外推方法； h1是负值的情况用Annex 5, § 4.3 给的方法。时间可变性 8 曲线给出的是时间概率为50%, 10% and 1%的场强。其他时间概率用内插方法见 Annex 5, § 7。 1% - 50%以外的时间概率本建议不适用。混合路径法 9 陆海混合路径场强估算用Annex 5, § 8中的方法。 10 接收/移动天线高h2 (m) 陆地：h2 (m)是接收天线附近代表性覆盖物的高度，该高度最小是 10 m。海洋： h2  10 m。不同于曲线的高度用Annex 5, § 9修正。 11 地形遮蔽角修正陆地：考虑接收天线附近的地形（以地形遮蔽角的形式）可以提高预测场强的精确度。当计算混合路径的时候，应该对接收天线近陆部分进行修正。有关地形遮蔽角修正的详细信息见Annex 5, § 10。

12 位置变化传输曲线表示任意200 m by 200 m平方米范围内，超过50%地点的场强。不是 50%地点的修正见 Annex 5, § 11. 13 等效基本发射损耗 Annex 5, § 13 将1 kW e.r.p.转换成等效基本发射损耗的场强。 14 大气折射率的变化平均场强与地面以上1公里内大气的折射系数梯度有关。 ns 表示地面折射率， n1 表示 1 km 高处的折射率，N =(ns  n1)  106。标准大气：N  40, 超过50% 时间的场强值的情况见曲线。如果平均 N不等于40，用修正因子 0.5 (N  40) dB 对曲线修正。如果N不知，而有 Ns 的平均值，Ns  (ns  1)  106,温带可用 0.2 (Ns  310) dB修正。这些修正是上面提及的地理区域内的修正。可作为其他区域的修正的指导。超出1% and 10% 时间的场强的修正还不知。全反射修正应比较大 15 和 Okumura-Hata 方法兼容 Hata 场强等式给出市内移动服务预测场强的方法，及两种方式的兼容情况见Annex 7。 16 用于计算大陆场强的方程式 Annex 8给出用于计算陆地场强的方程式和系数，包括在 10 m - 1200 m内h1 的内插方法。

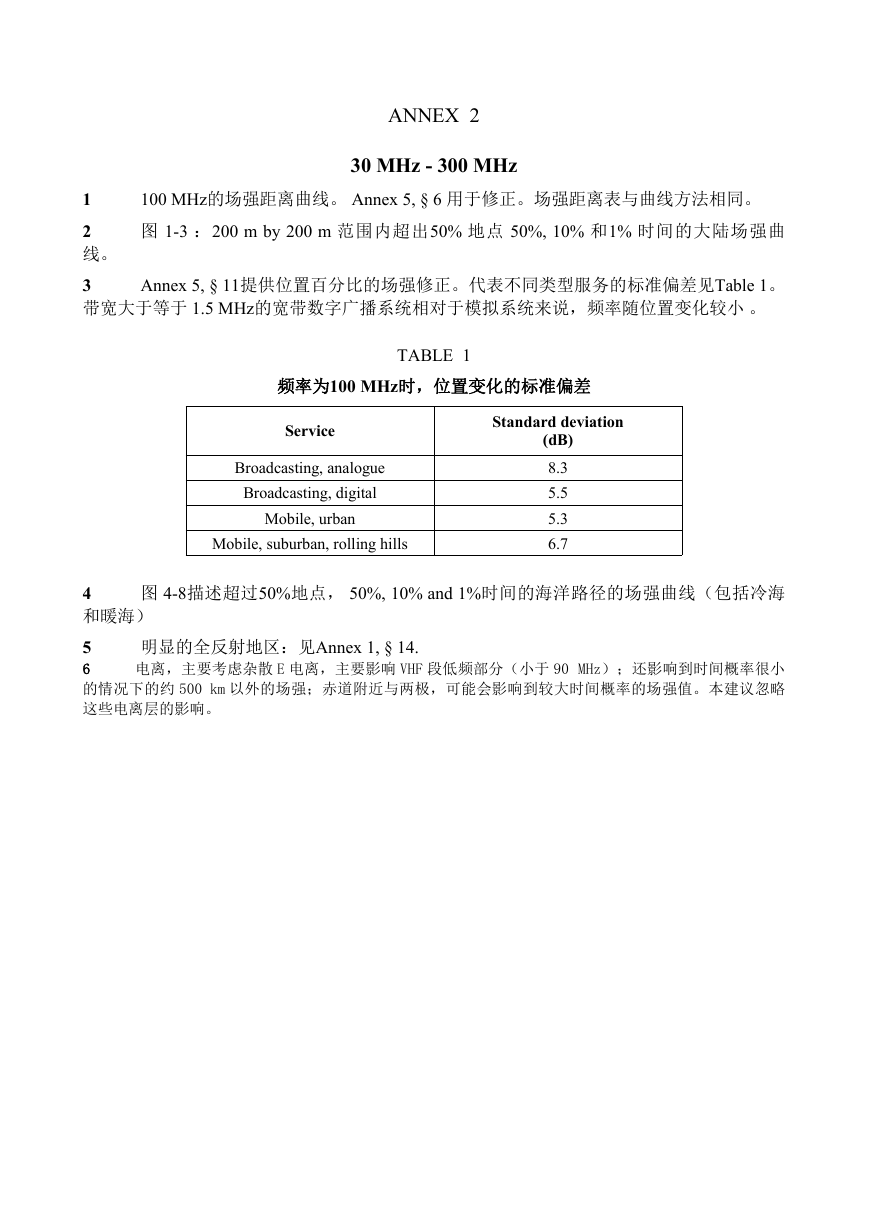

ANNEX 2 30 MHz - 300 MHz 100 MHz的场强距离曲线。 Annex 5, § 6 用于修正。场强距离表与曲线方法相同。图 1-3 ：200 m by 200 m 范围内超出50% 地点 50%, 10% 和1% 时间的大陆场强曲 1 2 线。 3 带宽大于等于 1.5 MHz的宽带数字广播系统相对于模拟系统来说，频率随位置变化较小。 Annex 5, § 11提供位置百分比的场强修正。代表不同类型服务的标准偏差见Table 1。 TABLE 1 频率为100 MHz时，位置变化的标准偏差 Service Broadcasting, analogue Broadcasting, digital Mobile, urban Mobile, suburban, rolling hills Standard deviation (dB) 8.3 5.5 5.3 6.7 图 4-8描述超过50%地点， 50%, 10% and 1%时间的海洋路径的场强曲线（包括冷海 4 和暖海） 5 明显的全反射地区：见Annex 1, § 14. 6 电离，主要考虑杂散 E 电离，主要影响 VHF 段低频部分（小于 90 MHz）；还影响到时间概率很小的情况下的约 500 km 以外的场强；赤道附近与两极，可能会影响到较大时间概率的场强值。本建议忽略这些电离层的影响。

. p . r . e W k 1 r o f ) ) / m V  ( B d ( h t g n e r t s d l e i F FIGURE 1 100 MHz, land path, 50% time Maximum (free space) h 1 = 1 200 m h 1 = 10 m 120 110 100 90 80 70 60 50 40 30 20 10 0 –10 –20 –30 –40 –50 –60 –70 –80 Transmitting/base antenna heights, h 1 1 200 m 600 m 300 m 150 m 75 m 37.5 m 20 m 10 m 1 10 100 1 000 Distance (km) 50% of locations h2: representative clutter height 1546-01

. p . r . e W k 1 r o f ) ) / m V  ( B d ( h t g n e r t s d l e i F FIGURE 2 100 MHz, land path , 10% time Maximum (free space) h 1 = 1 200 m h 1 = 10 m 120 110 100 90 80 70 60 50 40 30 20 10 0 –10 –20 –30 –40 –50 –60 –70 –80 Transmitting/base antenna heights, h 1 1 200 m 600 m 300 m 150 m 75 m 37.5 m 20 m 10 m 1 10 100 1 000 Distance (km) 50% of locations h2: representative clutter height 1546-02

. p . r . e W k 1 r o f ) ) / m V  ( B d ( h t g n e r t s d l e i F FIGURE 3 100 MHz, land path , 1% time Maximum (free space) h 1 = 1 200 m h 1 = 10 m 120 110 100 90 80 70 60 50 40 30 20 10 0 –10 –20 –30 –40 –50 –60 –70 –80 Transmitting/base antenna heights, h 1 1 200 m 600 m 300 m 150 m 75 m 37.5 m 20 m 10 m 1 10 100 1 000 Distance (km) 50% of locations h2: representative clutter height 1546-03
