UML 统一建模语言学习总结 UML(Unified Modeling Language)统一建模语言，包括一些可以相互组合为图表的图形元素，是一种可视化的建模语言，它十分的直观易懂，便于系统设计过程中不同的人有效的共享和交流设计成果。 UML 提供多个视图来展示一个系统，这些视图被称为一个模型，一个 UML 模型描述的是一个系统要做什么，并不会告诉我们系统如何被实施的。UML 中常见的视图有类图、对象图、用例图、状态图、顺序图、活动图、协作图、构件图、部署图等。这么多种视图存在是因为系统需要从不同的视角去观察，多视角的系统蓝图可以使得系统中不同的人能够进行有效的沟通。作为软件开发者，UML 中的类图将是我以后主要使用的视图，也是本次学习的重点内容。类是具有相同属性和操作的一类对象集。封装、继承、多态是面向对象的三要素。这些都能够很好的在 UML 类图中体现出来。一个类图分为三层，第一层显示类的名称，如果是抽象类，就用斜体来显示。第二层是类的特性，通常就是字段和属性。第三层是类的操作，通常是方法或行为。前面的符号，‘+’表示 public，‘-’表示 private, ‘#’表示 protected。 UML 允许添加指明属性的附加信息，比如属性的类型，可以在属性值后面加上类型名，中间使用分号隔开，还可以指定属性的缺省值。同样，对于操作也可以添加附加信息，比如操作所需的参数和参数类型，以及操作中的函数还可以添加返回值和返回值类型。为了对类提供更多的信息，UML 还提供了专门的注释。类之间的关系，说明了类模型的概念之间的联系，才能够完整的说明建模的对象。面向对象中的继承关系在 UML 中称为泛化。采用从子类指向父类的空心三角形箭头来表示继承，子类继承了父类的属性和操作。在建模初期，通过观察不同类的共同属性和操作可以发现类之间的继承关系。类中还有一种特殊的类-- 抽象类，这种类本身不产生对象实例，仅仅作为提供继承的基类。当一个类‘知道’另一个类时，可以用关联，一个实现箭头来表示。依赖关系中，一个类使用另一个类，一般是指某个类在操作过程中使用了另外一个类。依赖关系采用从依赖类到被依赖类的带箭头虚线表示。在类中还有两种十分重要的关系：聚合和合成。聚合表示一种弱的‘拥有’关系，体现的是 A 对象可以包含 B 对象，但 B 对象不一定是 A 对象的一部分。合成是一种强的‘拥有’关系，体现了严格的部分和整体的关系，部分和整体的生命周期一样。在合成关系的连线两端还有数字，表明这一端的类可以有几个实例。接口是描述类的部分行为的一组操作，在 UML 中有专门的接口图，它与类图

的主要区别是顶端有<>显示，第一行是接口名称，第二行是接口方法。一个类和它的接口之间的关系称为实现。前段时间我已经学习了设计模式，而 UML 能够很好的表达设计模式，因此我使用 UML 类图来表示已经学过的几种设计模式，这样即加深了我对设计模式的理解，同时又提高了使用 Rose 工具来画 UML 类图的熟练度。下面是几种设计模式的 UML 类图： 1）创建型模式： Director Construct() -builder Builder BuilderPart() ConreteBuilder BuilderPart() GetResult() 图一建造者模式 Product Product Creator FactoryMethod() ConcreteProduct ConcreteCreator FactoryMethod() 图二工厂方法模式图三原型模式

图四单例模式 2）结构型模式： Client -target Target Request() Adapter -adaptee Adaptee Request() SpexificRequest() 图五适配器模式 Client Component Add(in c : Component) Remove(in c : Component) Display(in depth : int) Leaf Display(in depth : int) Composite Add(in c : Component) Remove(in c : Component) Display(in depth : int) 图六组合模式 Abstraction operation() Implementor OperationImp() RefinedAbstraction ConcreteImplementorA ConcreteImplementorB operation() OperationImp() OperationImp() 图七桥接模式

Facade MethodA() MethodB() SubSystemOne SubSystemTwo SubSystemThree SubSystemFour MethodOne() MethodTwo() MethodThree() MethodFour() 图八外观模式图九装饰模式图十装饰模式

Subject Request() RealSubject -realSubject Proxy Request() Request() 3）行为型模式：图十一代理模式 Context -Strategy Strategy ContextInterface() AlgorithmInterface() ConcreteStrategyA ConcreteStrategyB ConcreteStrategyC AlgorithmInterface() AlgorithmInterface() AlgorithmInterface() 图十二策略模式 AbstractClass TemplateMethod() PrimitiveOperation1() PrimitiveOperation2() ConreteClass PrimitiveOperation1() PrimitiveOperaion2() 图十三模板模式 Context -state Request() State Handle() ConcreteStateA ConcreteStateB ConcreteStateC Handle() Handle() Handle() 图十四状态模式

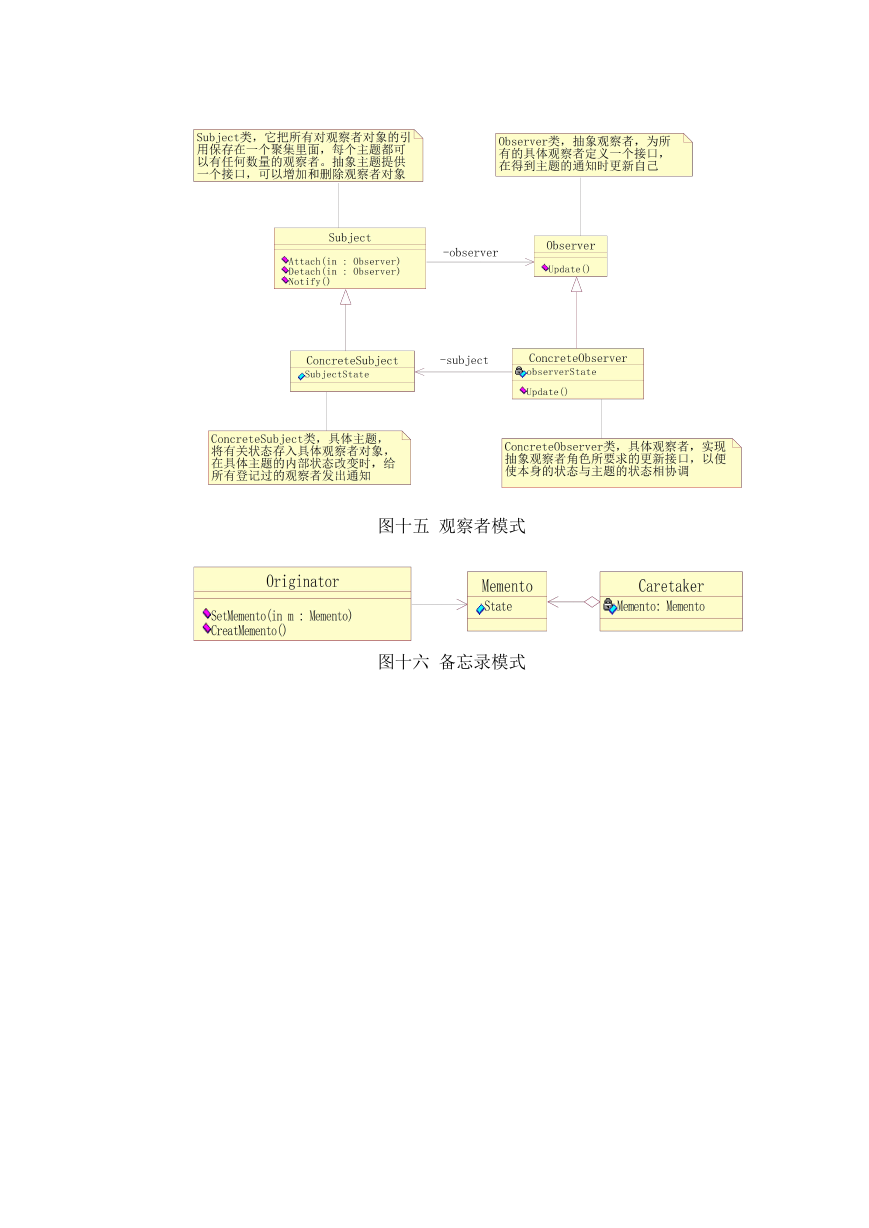

图十五观察者模式图十六备忘录模式
