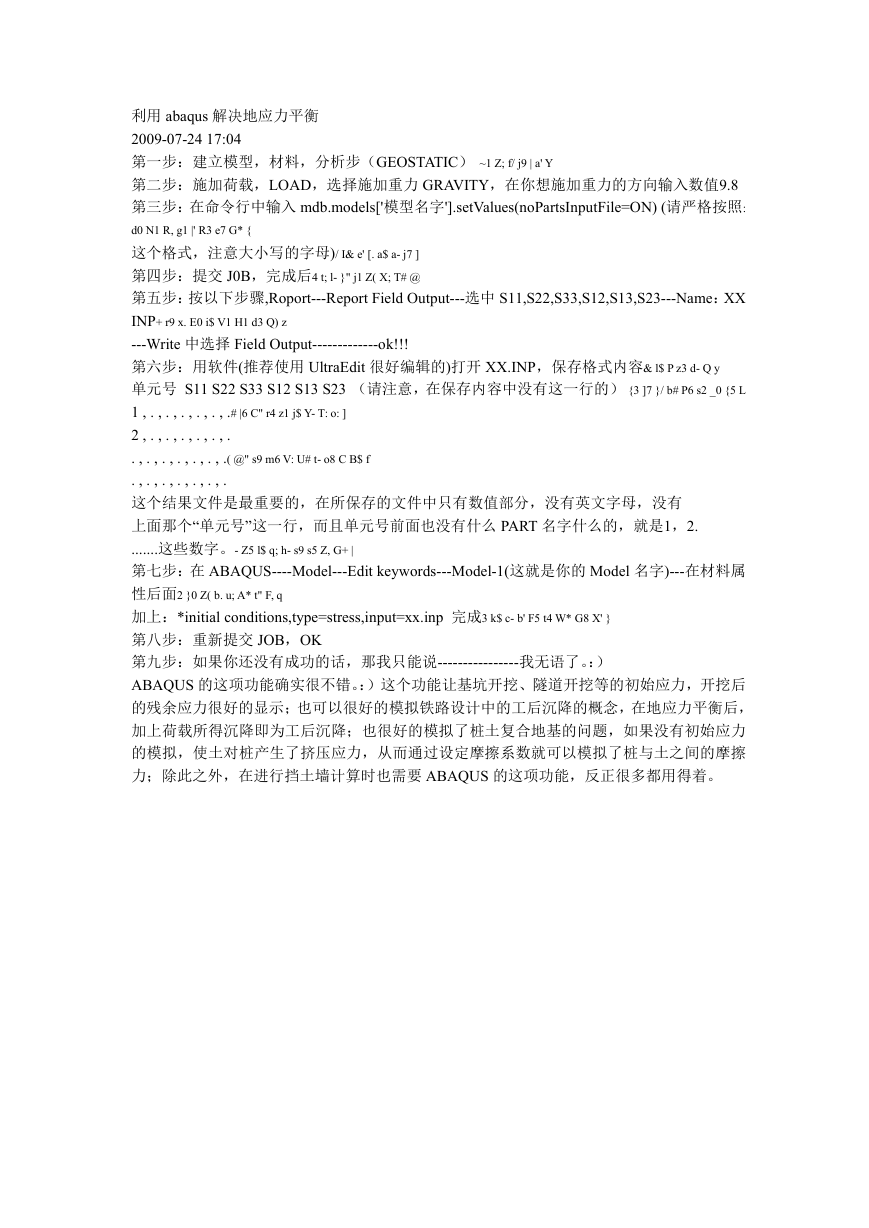

利用 abaqus 解决地应力平衡 2009-07-24 17:04 第一步：建立模型，材料，分析步（GEOSTATIC） ~1 Z; f/ j9 | a' Y 第二步：施加荷载，LOAD，选择施加重力 GRAVITY，在你想施加重力的方向输入数值9.8 第三步：在命令行中输入 mdb.models['模型名字'].setValues(noPartsInputFile=ON) (请严格按照: d0 N1 R, g1 |' R3 e7 G* { 这个格式，注意大小写的字母)/ I& e' [. a$ a- j7 ] 第四步：提交 J0B，完成后4 t; l- }" j1 Z( X; T# @ 第五步：按以下步骤,Roport---Report Field Output---选中 S11,S22,S33,S12,S13,S23---Name：XX INP+ r9 x. E0 i$ V1 H1 d3 Q) z ---Write 中选择 Field Output-------------ok!!! 第六步：用软件(推荐使用 UltraEdit 很好编辑的)打开 XX.INP，保存格式内容& l$ P z3 d- Q y 单元号 S11 S22 S33 S12 S13 S23 （请注意，在保存内容中没有这一行的） {3 ]7 }/ b# P6 s2 _0 {5 L 1 , . , . , . , . , . , .# |6 C" r4 z1 j$ Y- T: o: ] 2 , . , . , . , . , . , . . , . , . , . , . , . , .( @" s9 m6 V: U# t- o8 C B$ f . , . , . , . , . , . , . 这个结果文件是最重要的，在所保存的文件中只有数值部分，没有英文字母，没有 上面那个“单元号”这一行，而且单元号前面也没有什么 PART 名字什么的，就是1，2. .......这些数字。- Z5 l$ q; h- s9 s5 Z, G+ | 第七步：在 ABAQUS----Model---Edit keywords---Model-1(这就是你的 Model 名字)---在材料属 性后面2 }0 Z( b. u; A* t" F, q 加上：*initial conditions,type=stress,input=xx.inp 完成3 k$ c- b' F5 t4 W* G8 X' } 第八步：重新提交 JOB，OK 第九步：如果你还没有成功的话，那我只能说----------------我无语了。：） ABAQUS 的这项功能确实很不错。：）这个功能让基坑开挖、隧道开挖等的初始应力，开挖后 的残余应力很好的显示；也可以很好的模拟铁路设计中的工后沉降的概念，在地应力平衡后， 加上荷载所得沉降即为工后沉降；也很好的模拟了桩土复合地基的问题，如果没有初始应力 的模拟，使土对桩产生了挤压应力，从而通过设定摩擦系数就可以模拟了桩与土之间的摩擦 力；除此之外，在进行挡土墙计算时也需要 ABAQUS 的这项功能，反正很多都用得着。
