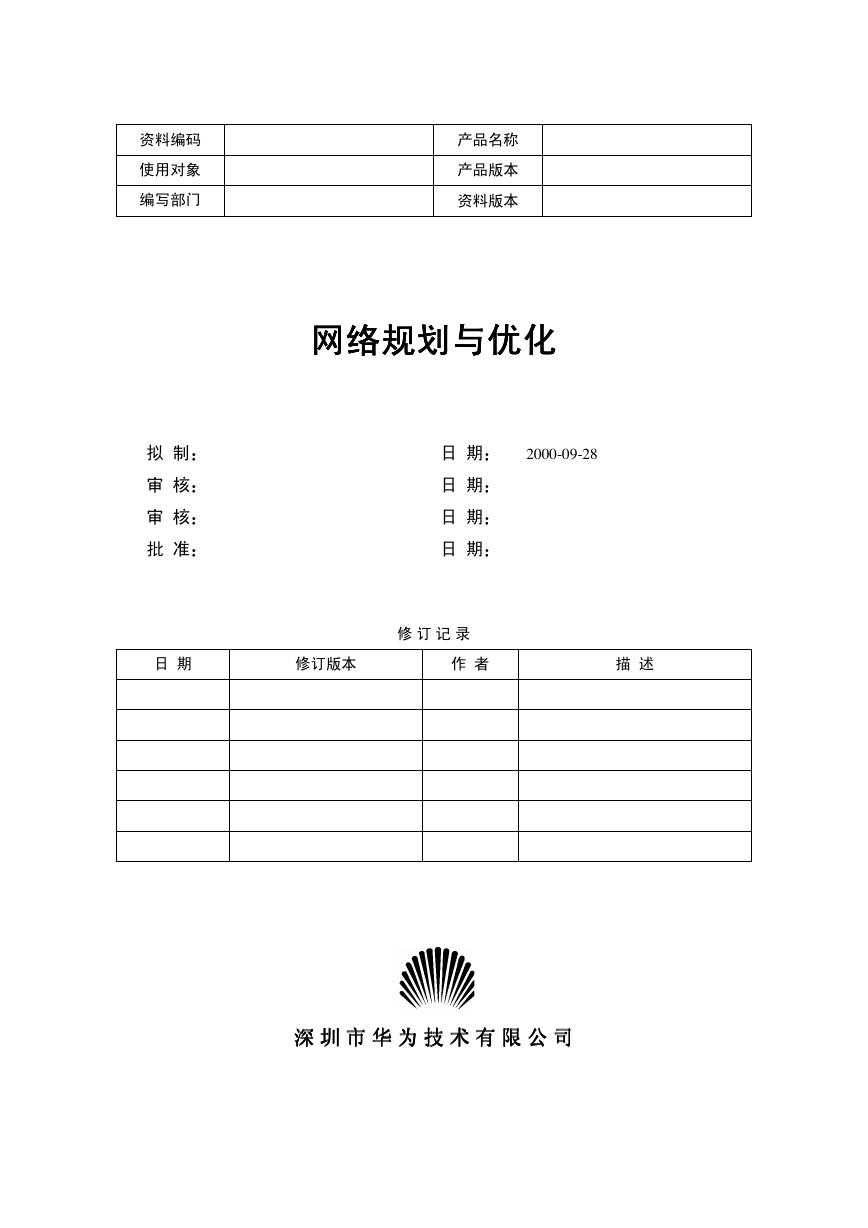

    资料编码 使用对象 编写部门 拟 制 审 核 审 核 批 准 产品名称 产品版本 资料版本 网络规划与优化 网络规划与优化 网络规划与优化 网络规划与优化 2000-09-28 日 期 日 期 日 期 日 期 修 订 记 录 日 期 修订版本 作 者 描 述 深深深深 圳圳圳圳 市市市市 华华华华 为为为为 技技技技 术术术术 有有有有 限限限限 公公公公 司司司司

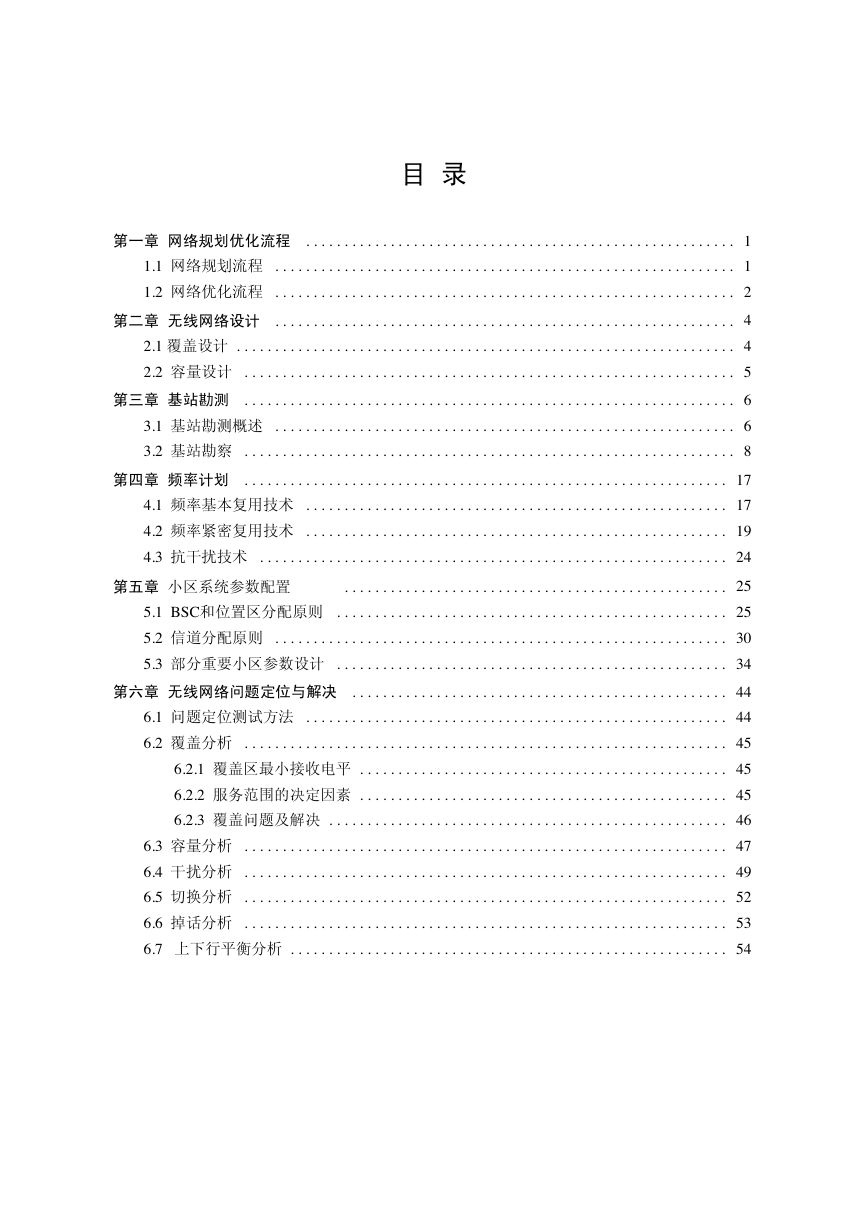

    目 录 第一章 网络规划优化流程 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.1 网络规划流程 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.2 网络优化流程 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 第二章 无线网络设计 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2.1 覆盖设计 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2.2 容量设计 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 第三章 基站勘测 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3.1 基站勘测概述 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3.2 基站勘察 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 第四章 频率计划 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4.1 频率基本复用技术 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4.2 频率紧密复用技术 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4.3 抗干扰技术 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 第五章 小区系统参数配置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5.1 BSC和位置区分配原则 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5.2 信道分配原则 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5.3 部分重要小区参数设计 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 第六章 无线网络问题定位与解决 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6.1 问题定位测试方法 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6.2 覆盖分析 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6.2.1 覆盖区最小接收电平 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6.2.2 服务范围的决定因素 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6.2.3 覆盖问题及解决 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6.3 容量分析 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6.4 干扰分析 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6.5 切换分析 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6.6 掉话分析 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6.7 上下行平衡分析 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 1 2 4 4 5 6 6 8 17 17 19 24 25 25 30 34 44 44 45 45 45 46 47 49 52 53 54

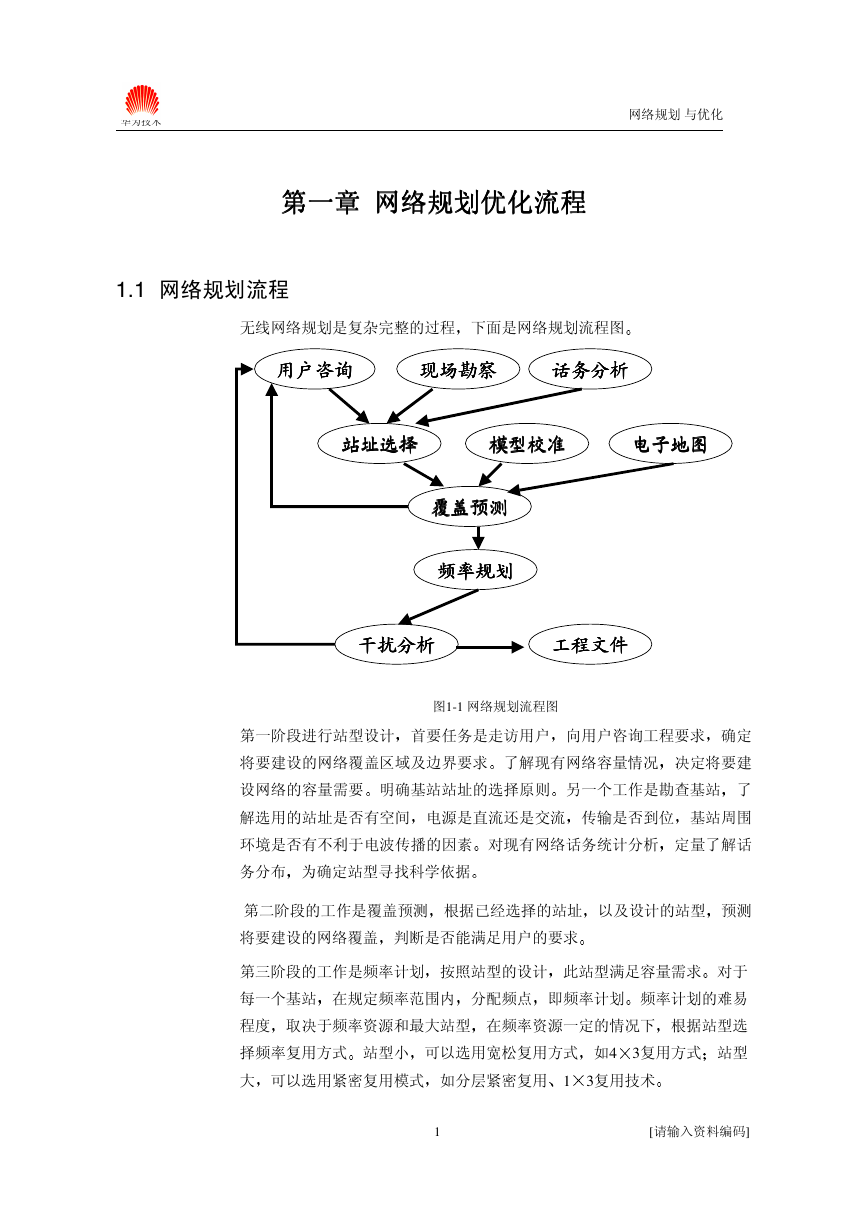

    华为技术 网络规划 与优化 第一章第一章第一章第一章 网络规划优化流程 网络规划优化流程 网络规划优化流程 网络规划优化流程 1.1 网络规划流程 无线网络规划是复杂完整的过程 下面是网络规划流程图 用户咨询 用户咨询 用户咨询 用户咨询 现场勘察 现场勘察 现场勘察 现场勘察 话务分析 话务分析 话务分析 话务分析 站址选择 站址选择 站址选择 站址选择 模型校准 模型校准 模型校准 模型校准 电子地图 电子地图 电子地图 电子地图 覆盖预测 覆盖预测 覆盖预测 覆盖预测 频率规划 频率规划 频率规划 频率规划 干扰分析 干扰分析 干扰分析 干扰分析 工程文件 工程文件 工程文件 工程文件 图1-1 网络规划流程图 第一阶段进行站型设计 首要任务是走访用户 向用户咨询工程要求 确定 将要建设的网络覆盖区域及边界要求 了解现有网络容量情况 决定将要建 设网络的容量需要 明确基站站址的选择原则 另一个工作是勘查基站 了 解选用的站址是否有空间 电源是直流还是交流 传输是否到位 基站周围 环境是否有不利于电波传播的因素 对现有网络话务统计分析 定量了解话 务分布 为确定站型寻找科学依据 第二阶段的工作是覆盖预测 根据已经选择的站址 以及设计的站型 预测 将要建设的网络覆盖 判断是否能满足用户的要求 第三阶段的工作是频率计划 按照站型的设计 此站型满足容量需求 对于 每一个基站 在规定频率范围内 分配频点 即频率计划 频率计划的难易 程度 取决于频率资源和最大站型 在频率资源一定的情况下 根据站型选 择频率复用方式 站型小 可以选用宽松复用方式 如4 3复用方式 站型 大 可以选用紧密复用模式 如分层紧密复用 1 3复用技术 1 [请输入资料编码]

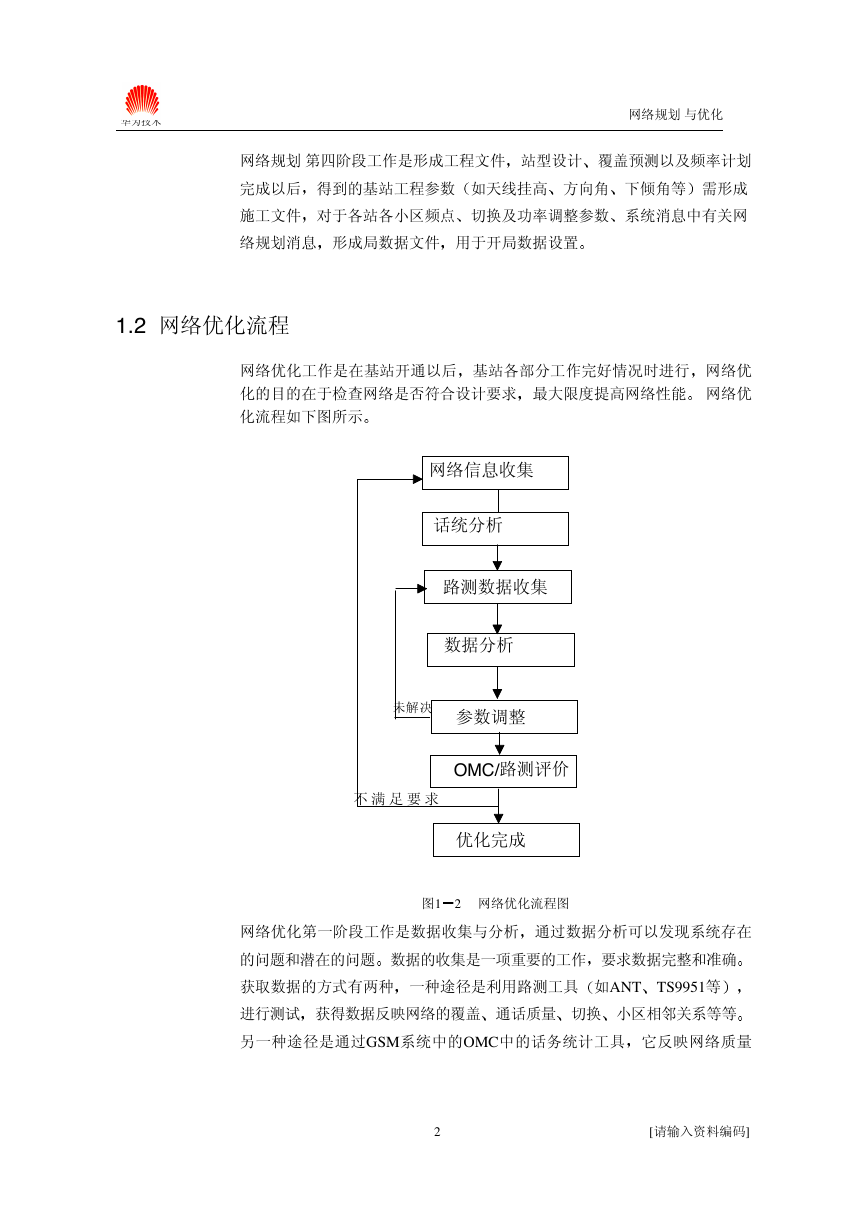

    华为技术 网络规划 与优化 网络规划 第四阶段工作是形成工程文件 站型设计 覆盖预测以及频率计划 完成以后 得到的基站工程参数 如天线挂高 方向角 下倾角等 需形成 施工文件 对于各站各小区频点 切换及功率调整参数 系统消息中有关网 络规划消息 形成局数据文件 用于开局数据设置 1.2 网络优化流程 网络优化工作是在基站开通以后 基站各部分工作完好情况时进行 网络优 化的目的在于检查网络是否符合设计要求 最大限度提高网络性能 网络优 化流程如下图所示 网络信息收集 话统分析 路测数据收集 数据分析 未解决 参数调整 不 满 足 要 求 OMC/路测评价 优化完成 图1 2 网络优化流程图 网络优化第一阶段工作是数据收集与分析 通过数据分析可以发现系统存在 的问题和潜在的问题 数据的收集是一项重要的工作 要求数据完整和准确 获取数据的方式有两种 一种途径是利用路测工具 如ANT TS9951等 进行测试 获得数据反映网络的覆盖 通话质量 切换 小区相邻关系等等 另一种途径是通过GSM系统中的OMC中的话务统计工具 它反映网络质量 2 [请输入资料编码]

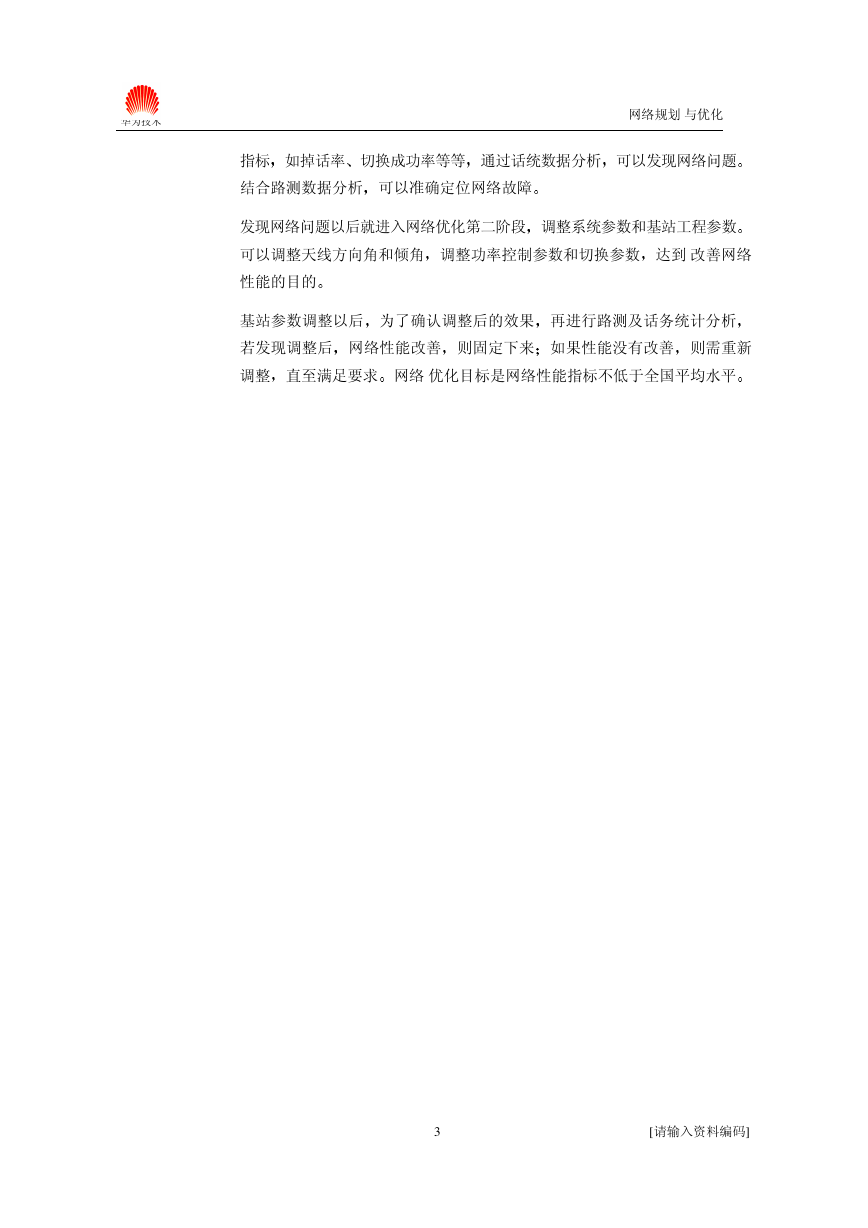

    华为技术 网络规划 与优化 指标 如掉话率 切换成功率等等 通过话统数据分析 可以发现网络问题 结合路测数据分析 可以准确定位网络故障 发现网络问题以后就进入网络优化第二阶段 调整系统参数和基站工程参数 可以调整天线方向角和倾角 调整功率控制参数和切换参数 达到 改善网络 性能的目的 基站参数调整以后 为了确认调整后的效果 再进行路测及话务统计分析 若发现调整后 网络性能改善 则固定下来 如果性能没有改善 则需重新 调整 直至满足要求 网络 优化目标是网络性能指标不低于全国平均水平 3 [请输入资料编码]

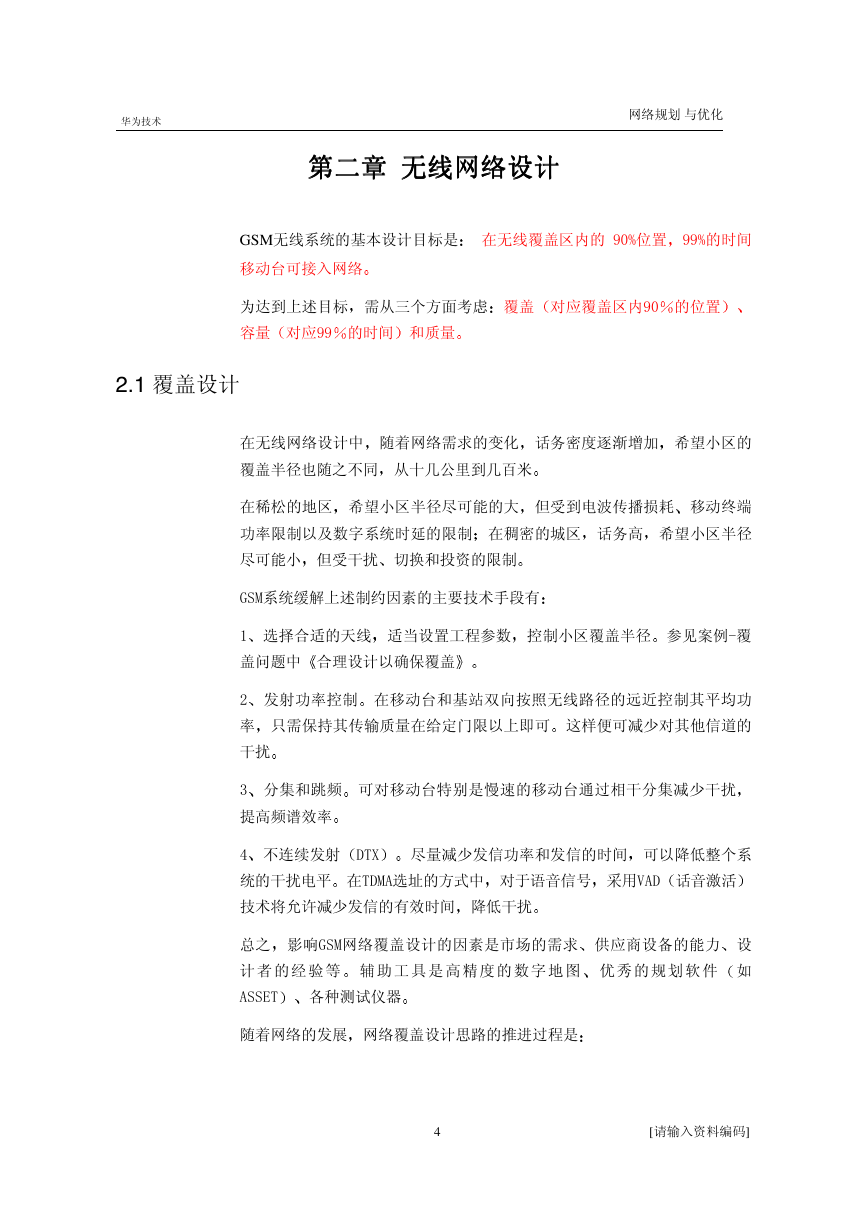

    华为技术 网络规划 与优化 第第第第二二二二章章章章 无线网络设计 无线网络设计 无线网络设计 无线网络设计 GSM无线系统的基本设计目标是 在无线覆盖区内的 90%位置 99%的时间 移动台可接入网络 为达到上述目标 需从三个方面考虑 覆盖 对应覆盖区内90 的位置 容量 对应99 的时间 和质量 2.1 覆盖设计 在无线网络设计中 随着网络需求的变化 话务密度逐渐增加 希望小区的 覆盖半径也随之不同 从十几公里到几百米 在稀松的地区 希望小区半径尽可能的大 但受到电波传播损耗 移动终端 功率限制以及数字系统时延的限制 在稠密的城区 话务高 希望小区半径 尽可能小 但受干扰 切换和投资的限制 GSM系统缓解上述制约因素的主要技术手段有 1 选择合适的天线 适当设置工程参数 控制小区覆盖半径 参见案例-覆 盖问题中 合理设计以确保覆盖 2 发射功率控制 在移动台和基站双向按照无线路径的远近控制其平均功 率 只需保持其传输质量在给定门限以上即可 这样便可减少对其他信道的 干扰 3 分集和跳频 可对移动台特别是慢速的移动台通过相干分集减少干扰 提高频谱效率 4 不连续发射 DTX 尽量减少发信功率和发信的时间 可以降低整个系 统的干扰电平 在TDMA选址的方式中 对于语音信号 采用VAD 话音激活 技术将允许减少发信的有效时间 降低干扰 总之 影响GSM网络覆盖设计的因素是市场的需求 供应商设备的能力 设 计 者 的 经 验 等 辅 助 工 具 是 高 精 度 的 数 字 地 图 优 秀 的 规 划 软 件 如 ASSET 各种测试仪器 随着网络的发展 网络覆盖设计思路的推进过程是 4 [请输入资料编码]

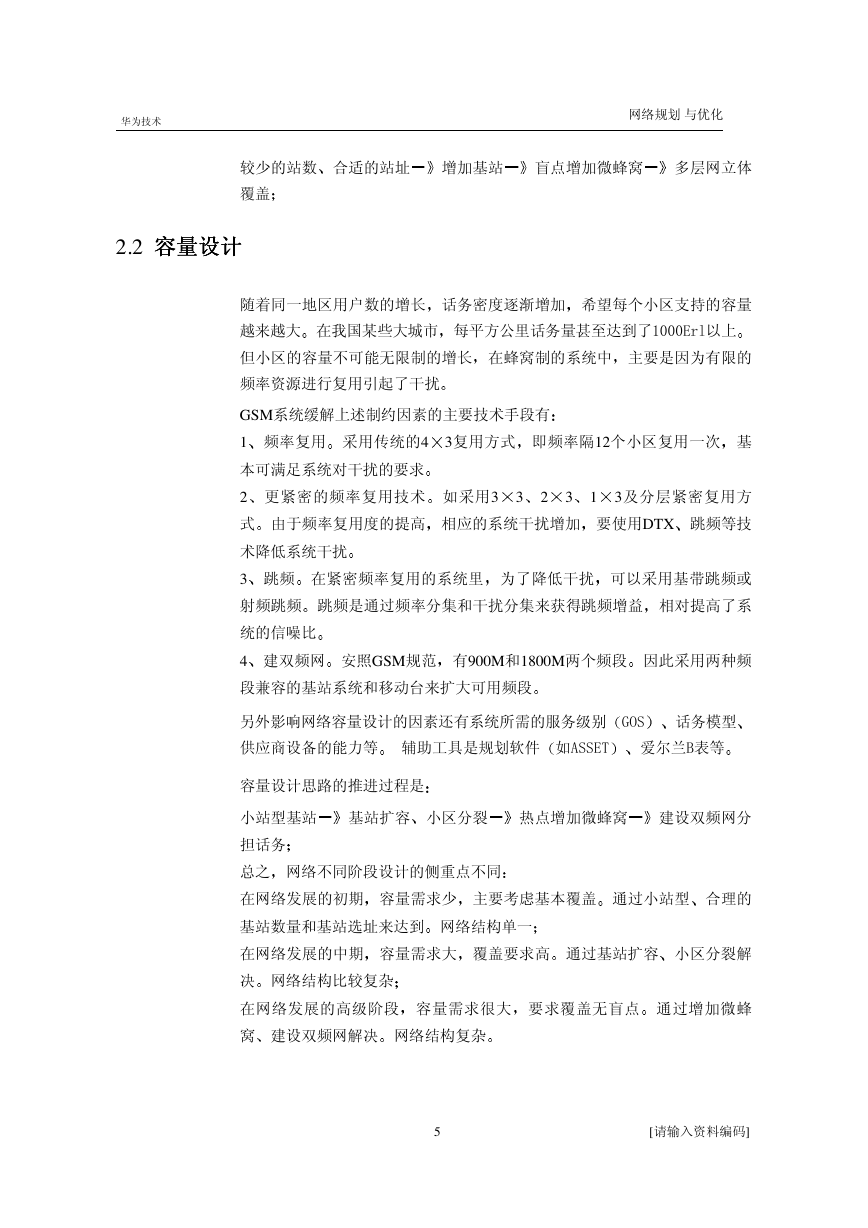

    华为技术 网络规划 与优化 较少的站数 合适的站址 增加基站 盲点增加微蜂窝 多层网立体 覆盖 2.2 容量设计 容量设计 容量设计 容量设计 随着同一地区用户数的增长 话务密度逐渐增加 希望每个小区支持的容量 越来越大 在我国某些大城市 每平方公里话务量甚至达到了1000Erl以上 但小区的容量不可能无限制的增长 在蜂窝制的系统中 主要是因为有限的 频率资源进行复用引起了干扰 GSM系统缓解上述制约因素的主要技术手段有 1 频率复用 采用传统的4 3复用方式 即频率隔12个小区复用一次 基 本可满足系统对干扰的要求 2 更紧密的频率复用技术 如采用3 3及分层紧密复用方 式 由于频率复用度的提高 相应的系统干扰增加 要使用DTX 跳频等技 3 2 3 1 术降低系统干扰 3 跳频 在紧密频率复用的系统里 为了降低干扰 可以采用基带跳频或 射频跳频 跳频是通过频率分集和干扰分集来获得跳频增益 相对提高了系 统的信噪比 4 建双频网 安照GSM规范 有900M和1800M两个频段 因此采用两种频 段兼容的基站系统和移动台来扩大可用频段 另外影响网络容量设计的因素还有系统所需的服务级别 GOS 话务模型 供应商设备的能力等 辅助工具是规划软件 如ASSET 爱尔兰B表等 容量设计思路的推进过程是 小站型基站 基站扩容 小区分裂 热点增加微蜂窝 建设双频网分 担话务 总之 网络不同阶段设计的侧重点不同 在网络发展的初期 容量需求少 主要考虑基本覆盖 通过小站型 合理的 基站数量和基站选址来达到 网络结构单一 在网络发展的中期 容量需求大 覆盖要求高 通过基站扩容 小区分裂解 决 网络结构比较复杂 在网络发展的高级阶段 容量需求很大 要求覆盖无盲点 通过增加微蜂 窝 建设双频网解决 网络结构复杂 5 [请输入资料编码]

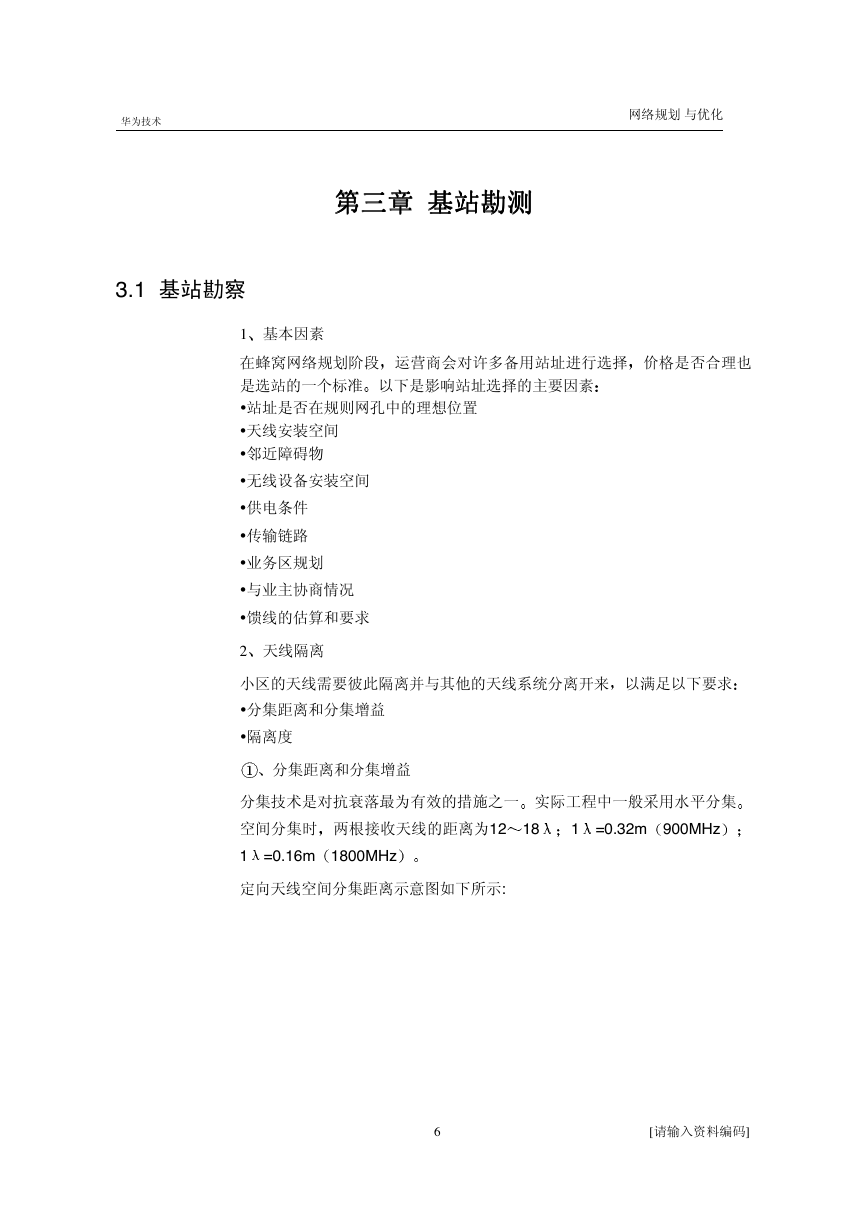

    华为技术 网络规划 与优化 第三章第三章第三章第三章 基站勘测 基站勘测 基站勘测 基站勘测 3.1 基站勘察 1 基本因素 在蜂窝网络规划阶段 运营商会对许多备用站址进行选择 价格是否合理也 是选站的一个标准 以下是影响站址选择的主要因素 !站址是否在规则网孔中的理想位置 !天线安装空间 !邻近障碍物 !无线设备安装空间 !供电条件 !传输链路 !业务区规划 !与业主协商情况 !馈线的估算和要求 2 天线隔离 小区的天线需要彼此隔离并与其他的天线系统分离开来 以满足以下要求 !分集距离和分集增益 !隔离度 分集距离和分集增益 分集技术是对抗衰落最为有效的措施之一 实际工程中一般采用水平分集 空间分集时 两根接收天线的距离为12 18 1 =0.16m 1800MHz 1 =0.32m 900MHz 定向天线空间分集距离示意图如下所示: 6 [请输入资料编码]
