飞刃 A970X

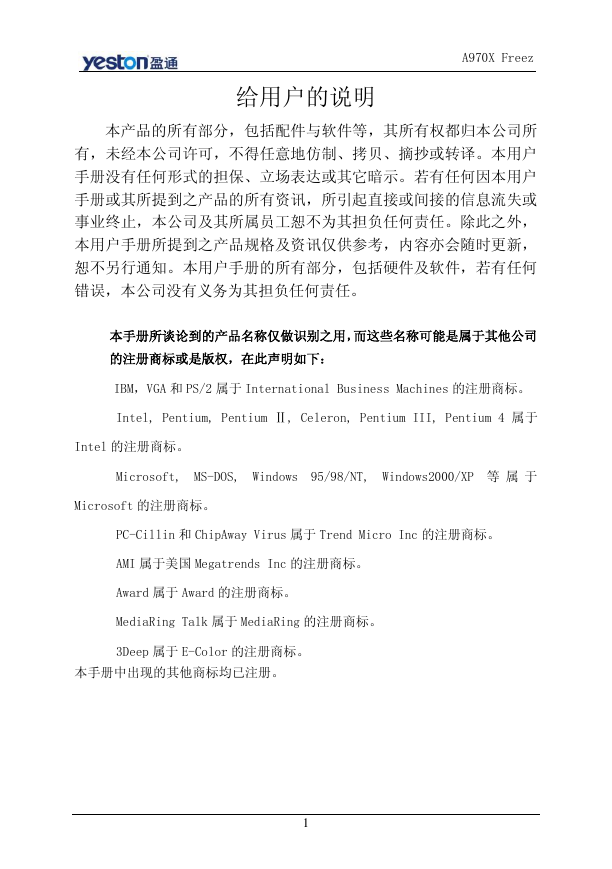

A970X Freez 给用户的说明本产品的所有部分，包括配件与软件等，其所有权都归本公司所有，未经本公司许可，不得任意地仿制、拷贝、摘抄或转译。本用户手册没有任何形式的担保、立场表达或其它暗示。若有任何因本用户手册或其所提到之产品的所有资讯，所引起直接或间接的信息流失或事业终止，本公司及其所属员工恕不为其担负任何责任。除此之外，本用户手册所提到之产品规格及资讯仅供参考，内容亦会随时更新，恕不另行通知。本用户手册的所有部分，包括硬件及软件，若有任何错误，本公司没有义务为其担负任何责任。本手册所谈论到的产品名称仅做识别之用，而这些名称可能是属于其他公司的注册商标或是版权，在此声明如下： IBM，VGA 和 PS/2 属于 International Business Machines 的注册商标。 Intel, Pentium, Pentium Ⅱ, Celeron, Pentium III, Pentium 4 属于 Intel 的注册商标。 Microsoft, MS-DOS, Windows 95/98/NT, Windows2000/XP 等属于 Microsoft 的注册商标。 PC-Cillin 和 ChipAway Virus 属于 Trend Micro Inc 的注册商标。 AMI 属于美国 Megatrends Inc 的注册商标。 Award 属于 Award 的注册商标。 MediaRing Talk 属于 MediaRing 的注册商标。 3Deep 属于 E-Color 的注册商标。本手册中出现的其他商标均已注册。 1

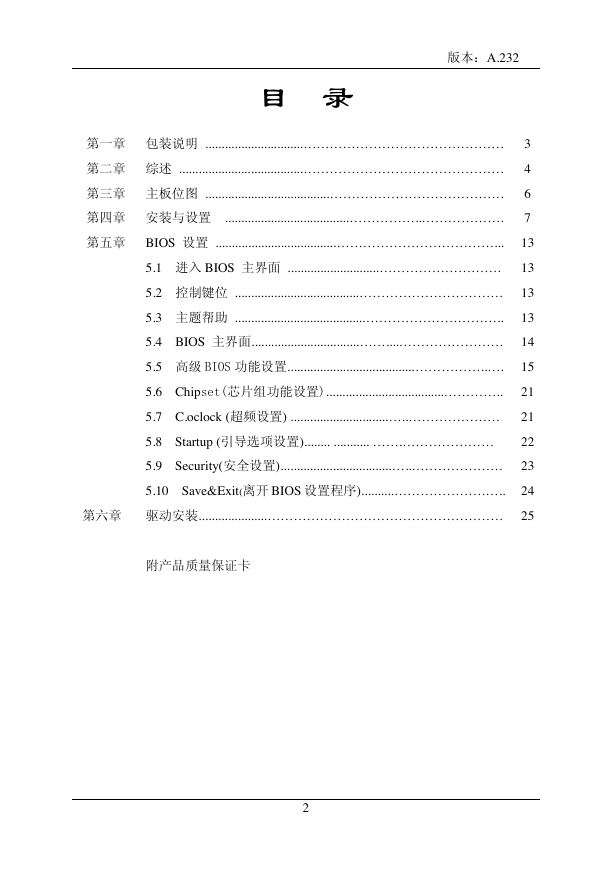

版本：A.232 目录第一章包装说明 ..............................………………………………………. 3 第二章综述 ......................................………………………………………. 4 第三章主板位图 ......................................…………………………………. 第四章安装与设置 ......................................……………..………………. 6 7 第五章 BIOS 设置 .....................................………………………………... 13 5.1 进入 BIOS 主界面 ............................………………………. 13 5.2 控制键位 ......................................…………………………… 5.3 主题帮助 ........................................………………………….. 5.4 BIOS 主界面.................................……....…………………… 5.5 高级 BIOS 功能设置.......................................……………..…. 5.6 Chipset(芯片组功能设置)....................................………….. 5.7 C.oclock (超频设置) ..............................…..………………… 5.8 Startup (引导选项设置)........ ........... …….………………… 5.9 Security(安全设置)..................................…..………………… 13 13 14 15 21 21 22 23 5.10 Save&Exit(离开 BIOS 设置程序)..........…………………….. 24 第六章驱动安装.....................……………………………………………… 25 附产品质量保证卡 2

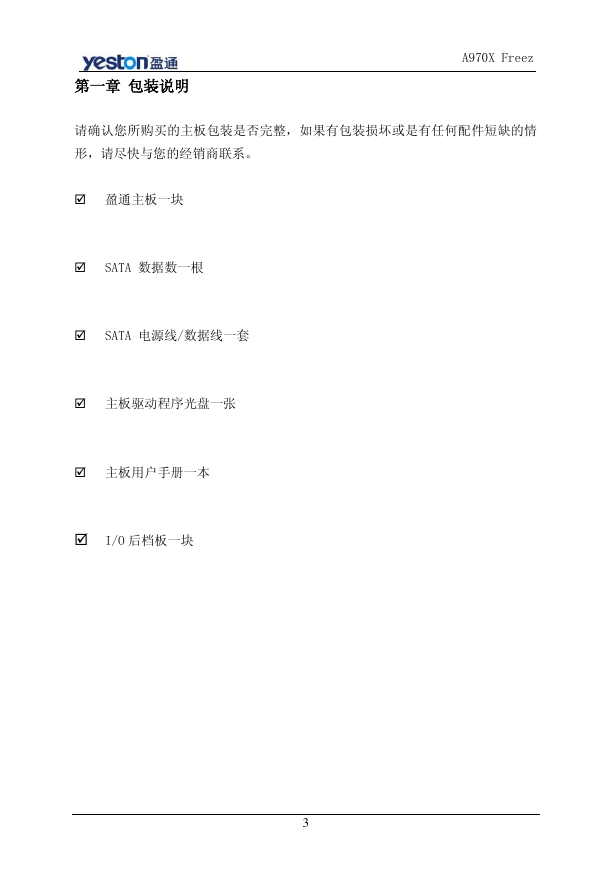

A970X Freez 第一章包装说明请确认您所购买的主板包装是否完整，如果有包装损坏或是有任何配件短缺的情形，请尽快与您的经销商联系。  盈通主板一块  SATA 数据数一根  SATA 电源线/数据线一套  主板驱动程序光盘一张  主板用户手册一本  I/O 后档板一块 3

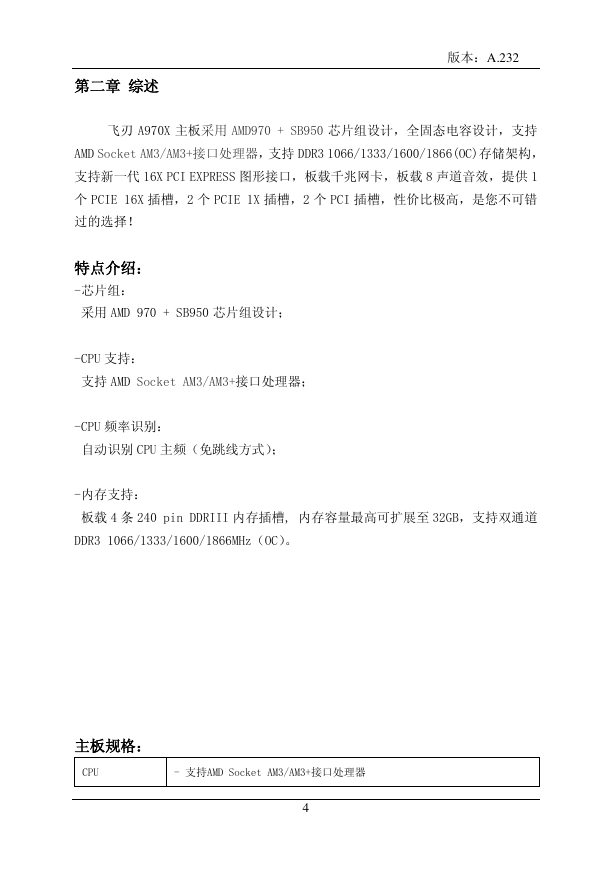

版本：A.232 第二章综述飞刃 A970X 主板采用 AMD970 + SB950 芯片组设计，全固态电容设计，支持 AMD Socket AM3/AM3+接口处理器，支持 DDR3 1066/1333/1600/1866(OC)存储架构，支持新一代 16X PCI EXPRESS 图形接口，板载千兆网卡，板载 8 声道音效，提供 1 个 PCIE 16X 插槽，2 个 PCIE 1X 插槽，2 个 PCI 插槽，性价比极高，是您不可错过的选择！特点介绍： -芯片组：采用 AMD 970 + SB950 芯片组设计； -CPU 支持：支持 AMD Socket AM3/AM3+接口处理器； -CPU 频率识别：自动识别 CPU 主频（免跳线方式）； -内存支持：板载 4 条 240 pin DDRIII 内存插槽, 内存容量最高可扩展至 32GB，支持双通道 DDR3 1066/1333/1600/1866MHz（OC）。主板规格： CPU - 支持AMD Socket AM3/AM3+接口处理器 4

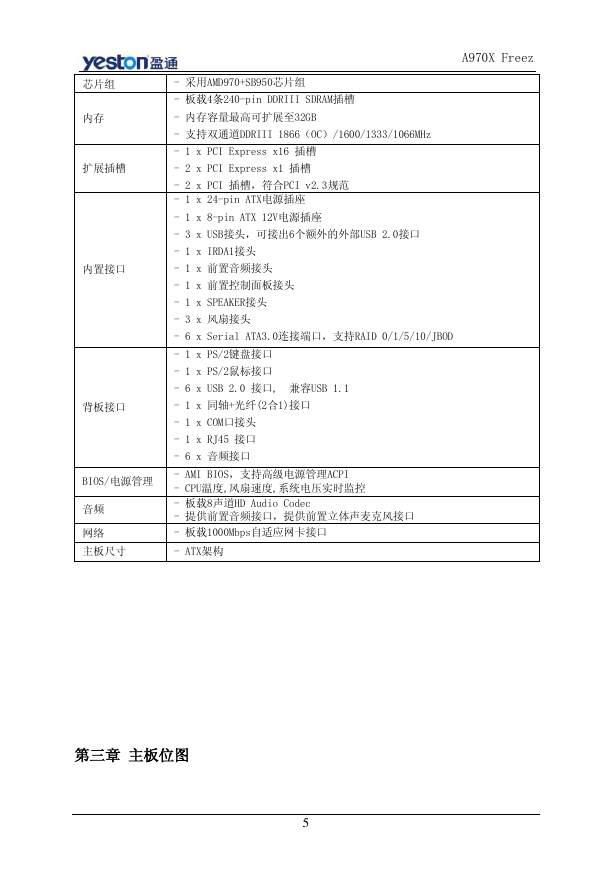

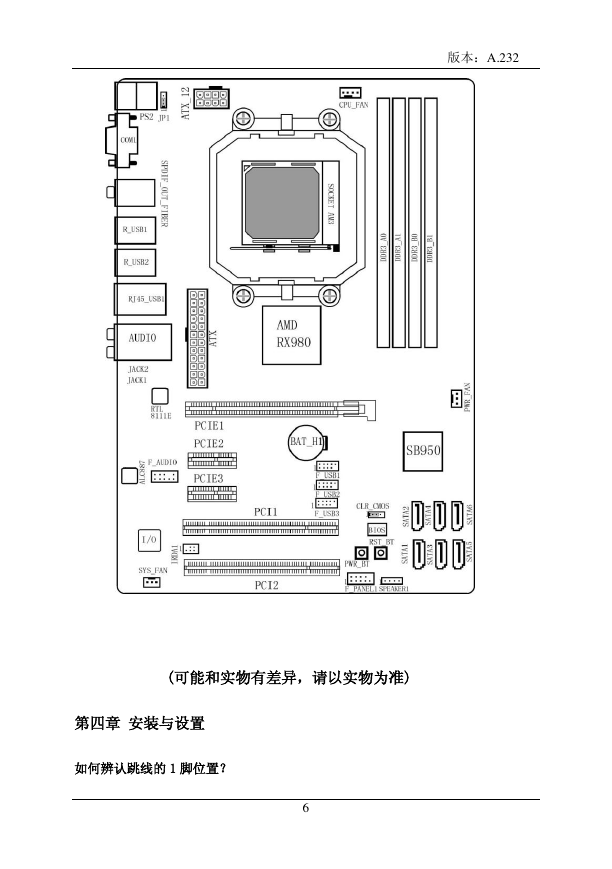

A970X Freez 芯片组 - 采用AMD970+SB950芯片组 - 板载4条240-pin DDRIII SDRAM插槽内存 - 内存容量最高可扩展至32GB - 支持双通道DDRIII 1866（OC）/1600/1333/1066MHz - 1 x PCI Express x16 插槽扩展插槽 - 2 x PCI Express x1 插槽 - 2 x PCI 插槽，符合PCI v2.3规范 - 1 x 24-pin ATX电源插座 - 1 x 8-pin ATX 12V电源插座 - 3 x USB接头，可接出6个额外的外部USB 2.0接口内置接口 - 1 x IRDA1接头 - 1 x 前置音频接头 - 1 x 前置控制面板接头 - 1 x SPEAKER接头 - 3 x 风扇接头 - 6 x Serial ATA3.0连接端口，支持RAID 0/1/5/10/JBOD - 1 x PS/2键盘接口 - 1 x PS/2鼠标接口 - 6 x USB 2.0 接口, 兼容USB 1.1 背板接口 - 1 x 同轴+光纤(2合1)接口 - 1 x COM口接头 - 1 x RJ45 接口 - 6 x 音频接口 BIOS/电源管理音频网络 - AMI BIOS，支持高级电源管理ACPI - CPU温度,风扇速度,系统电压实时监控 - 板载8声道HD Audio Codec - 提供前置音频接口，提供前置立体声麦克风接口 - 板载1000Mbps自适应网卡接口主板尺寸 - ATX架构第三章主板位图 5

版本：A.232 (可能和实物有差异，请以实物为准) 第四章安装与设置如何辨认跳线的 1 脚位置？ 6

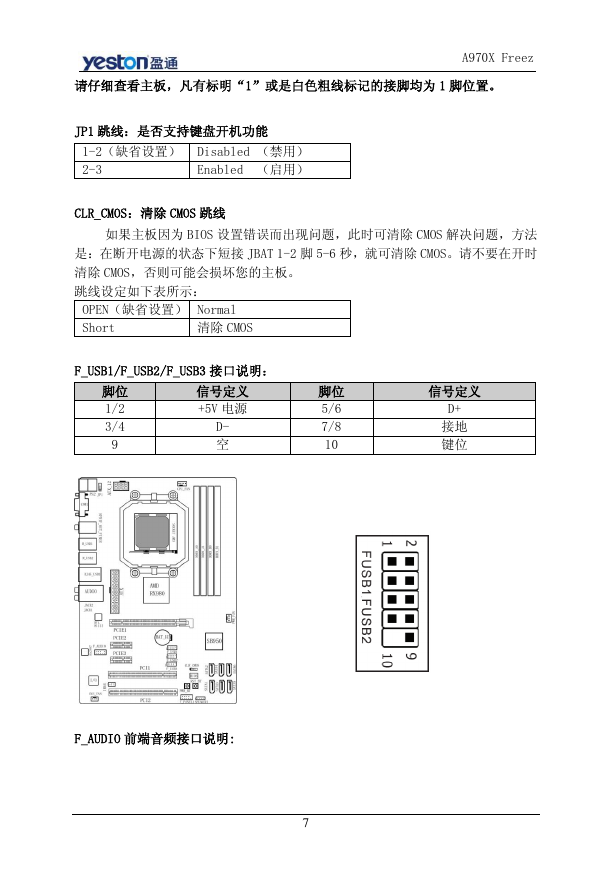

A970X Freez 请仔细查看主板，凡有标明“1”或是白色粗线标记的接脚均为 1 脚位置。 JP1 跳线：是否支持键盘开机功能 1-2（缺省设置） Disabled （禁用） 2-3 Enabled （启用） CLR_CMOS：清除 CMOS 跳线如果主板因为 BIOS 设置错误而出现问题，此时可清除 CMOS 解决问题，方法是：在断开电源的状态下短接 JBAT 1-2 脚 5-6 秒，就可清除 CMOS。请不要在开时清除 CMOS，否则可能会损坏您的主板。跳线设定如下表所示： OPEN（缺省设置） Normal Short 清除 CMOS F_USB1/F_USB2/F_USB3 接口说明：脚位 1/2 3/4 9 信号定义 +5V 电源 D- 空脚位 5/6 7/8 10 信号定义 D+ 接地键位 F_AUDIO 前端音频接口说明: 7
