KULI一维分析建模规范发动机热管理日期 2018-12-8 编制人万宗尧电话邮箱 13652084533 wanzongyao@starlord.ac.cn

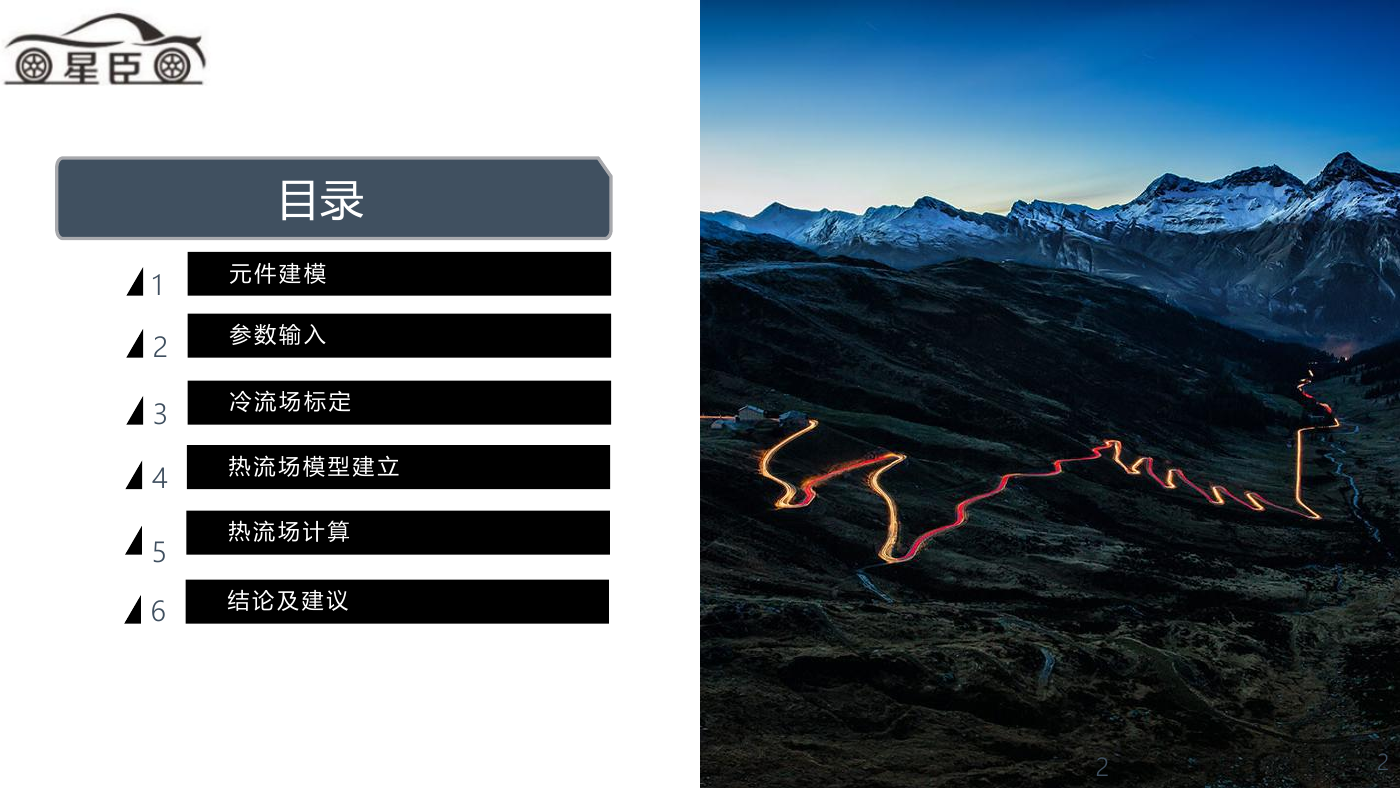

目录元件建模参数输入冷流场标定热流场模型建立热流场计算结论及建议 1 2 3 4 5 6 2 2

元件建模 1 1.散热器点击散热器图标，打开Component parameters 对话框，然后点击新建，输入散热器的单体数据，下图为散热器结构参数 1.散热器输入内侧（防冻液侧）流阻特性及温度（注意单位）。

元件建模 1 1.散热器输入外侧（空气侧）流阻特性及温度。 1.散热器点击Tools→Transfer flow data to heat transfer

元件建模 1 1.散热器冷热侧流量下的换热量，具体如下图跳出info对话框，点击“是”，系统会自动复制前面的冷侧和热侧的数据到换热量处，之后在空白的区域输入不同

元件建模 1 1.散热器行优化打开换热量曲线，发现存在交叉现象，需要进 1.散热器闭曲线，弹出对话框，选择是。点击Regression→all curves，打开曲线，出现下图，然后关

元件建模 1 1.散热器重新打开曲线，发现换热量无交叉现象 1.散热器点击保存，命名为radiator.kuliRad; 假定散热器坐标位置为原点，输入坐标（0,0,0），如图

元件建模 1 2.中冷器点击中冷器图标，打开Component parameters 对话框，然后点击新建，输入中冷器的单体数据，下图为中冷器结构参数 2.中冷器输入内侧（高温压缩热空气侧）流阻特性及温度。
