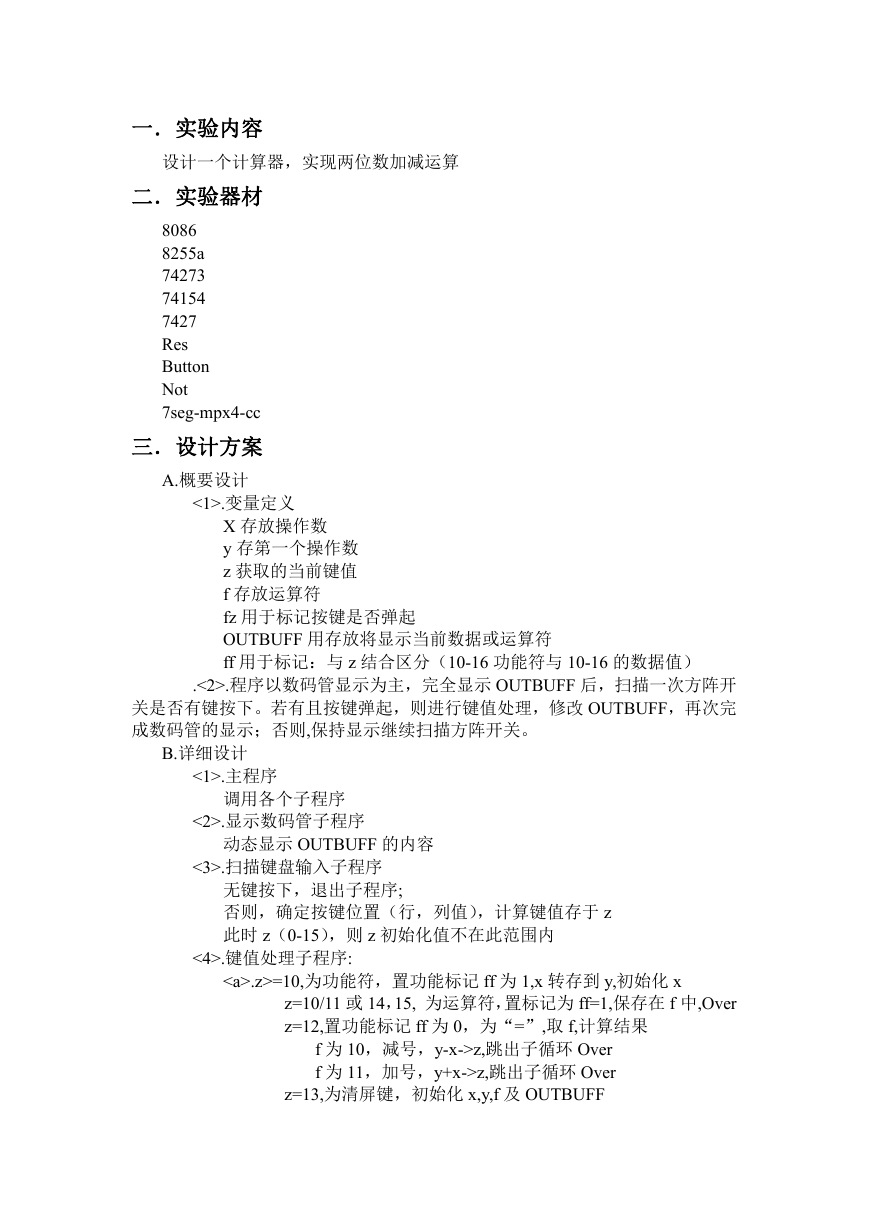

    一．实验内容 设计一个计算器，实现两位数加减运算 二．实验器材 8086 8255a 74273 74154 7427 Res Button Not 7seg-mpx4-cc 三．设计方案 A.概要设计 <1>.变量定义 X 存放操作数 y 存第一个操作数 z 获取的当前键值 f 存放运算符 fz 用于标记按键是否弹起 OUTBUFF 用存放将显示当前数据或运算符 ff 用于标记：与 z 结合区分（10-16 功能符与 10-16 的数据值） .<2>.程序以数码管显示为主，完全显示 OUTBUFF 后，扫描一次方阵开 关是否有键按下。若有且按键弹起，则进行键值处理，修改 OUTBUFF，再次完 成数码管的显示；否则,保持显示继续扫描方阵开关。 B.详细设计 <1>.主程序 调用各个子程序 <2>.显示数码管子程序 动态显示 OUTBUFF 的内容 <3>.扫描键盘输入子程序 无键按下，退出子程序; 否则，确定按键位置（行，列值），计算键值存于 z 此时 z（0-15），则 z 初始化值不在此范围内 <4>.键值处理子程序: .z>=10,为功能符，置功能标记 ff 为 1,x 转存到 y,初始化 x z=10/11 或 14，15, 为运算符，置标记为 ff=1,保存在 f 中,Over z=12,置功能标记 ff 为 0，为“=”,取 f,计算结果 f 为 10，减号，y-x->z,跳出子循环 Over f 为 11，加号，y+x->z,跳出子循环 Over z=13,为清屏键，初始化 x,y,f 及 OUTBUFF

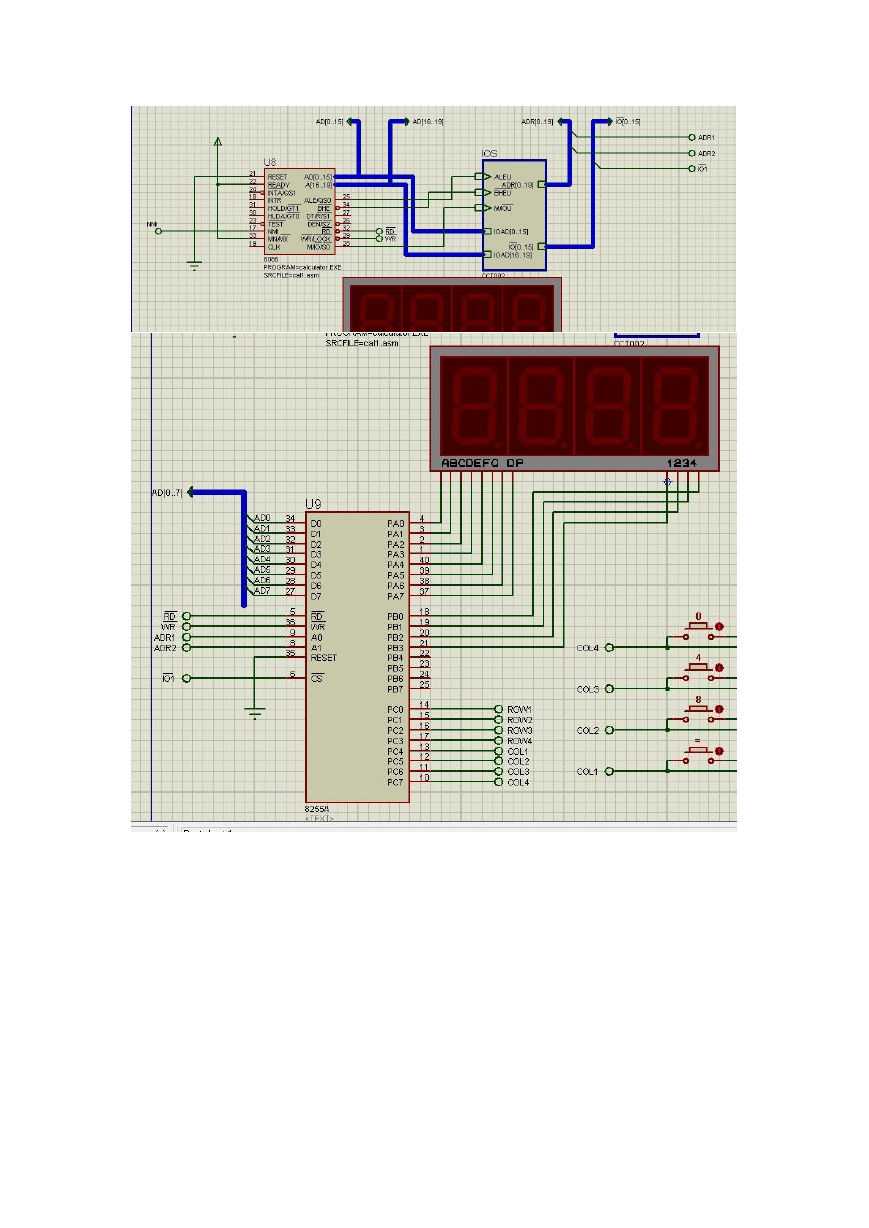

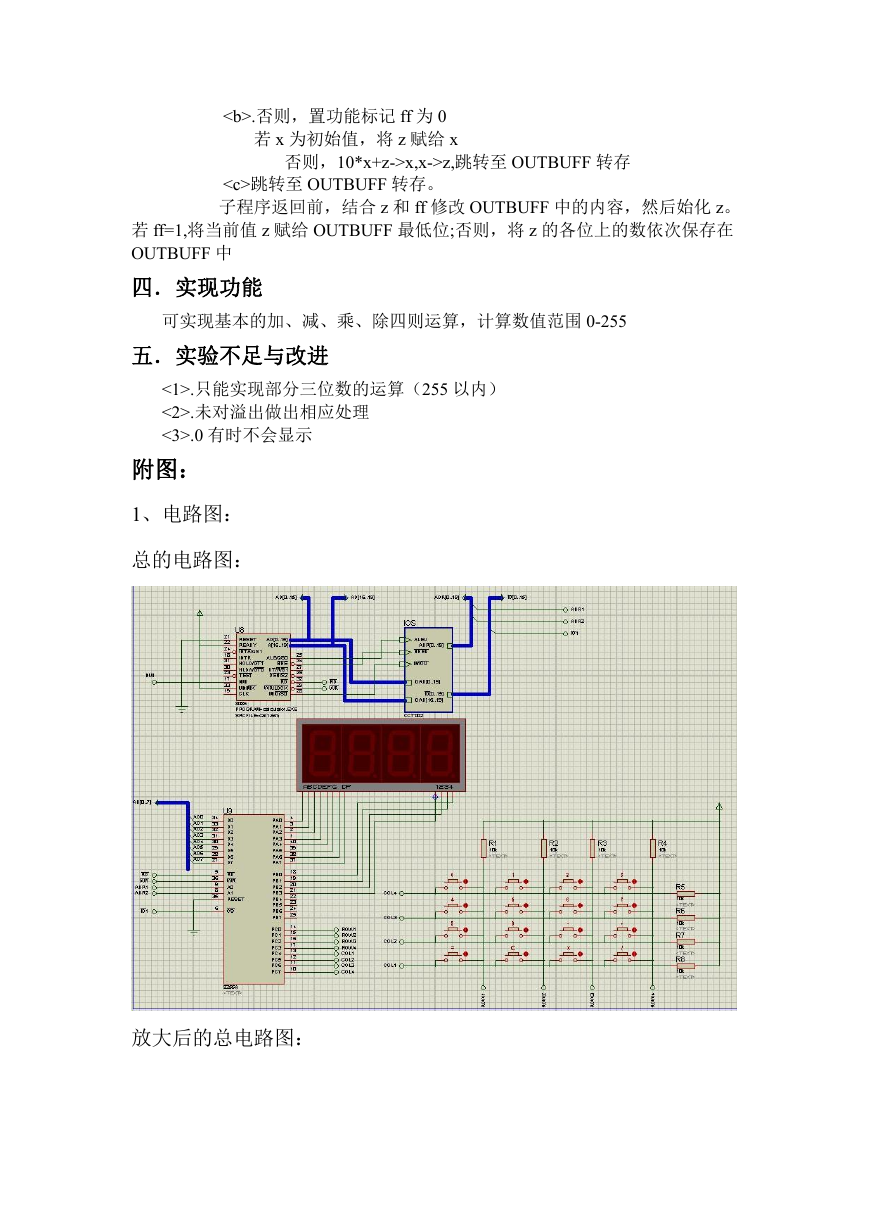

    .否则，置功能标记 ff 为 0 若 x 为初始值，将 z 赋给 x 否则，10*x+z->x,x->z,跳转至 OUTBUFF 转存 跳转至 OUTBUFF 转存。 子程序返回前，结合 z 和 ff 修改 OUTBUFF 中的内容，然后始化 z。 若 ff=1,将当前值 z 赋给 OUTBUFF 最低位;否则，将 z 的各位上的数依次保存在 OUTBUFF 中 四．实现功能 可实现基本的加、减、乘、除四则运算，计算数值范围 0-255 五．实验不足与改进 <1>.只能实现部分三位数的运算（255 以内） <2>.未对溢出做出相应处理 <3>.0 有时不会显示 附图： 1、电路图： 总的电路图： 放大后的总电路图：

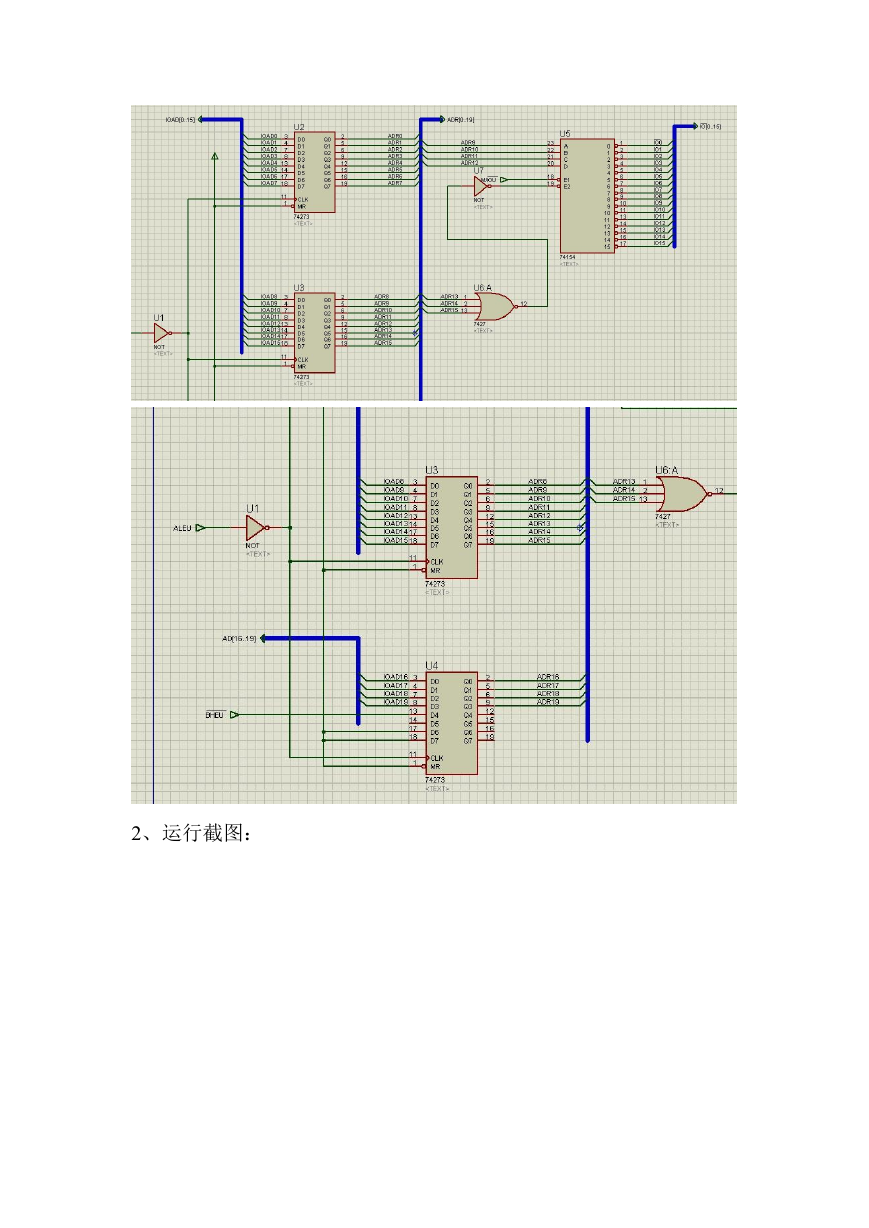

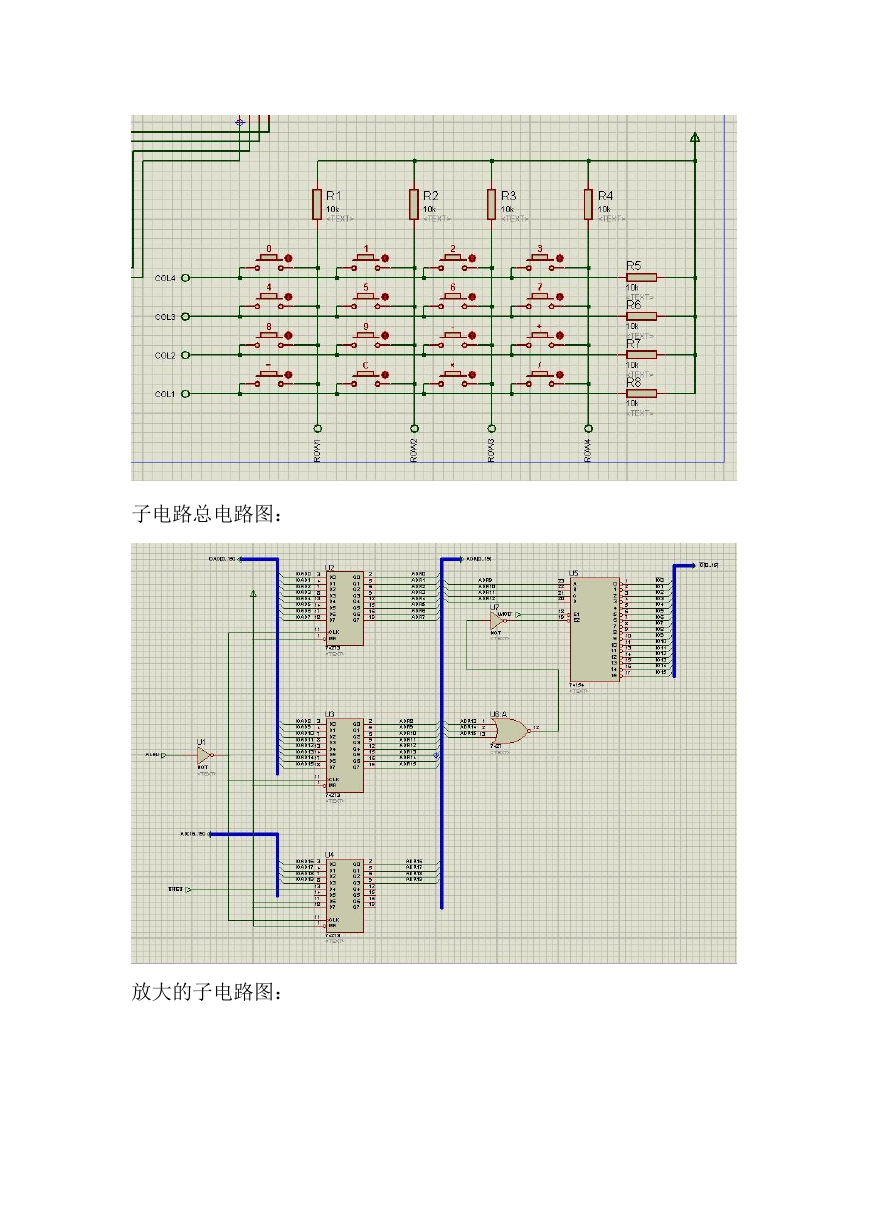

    子电路总电路图： 放大的子电路图：

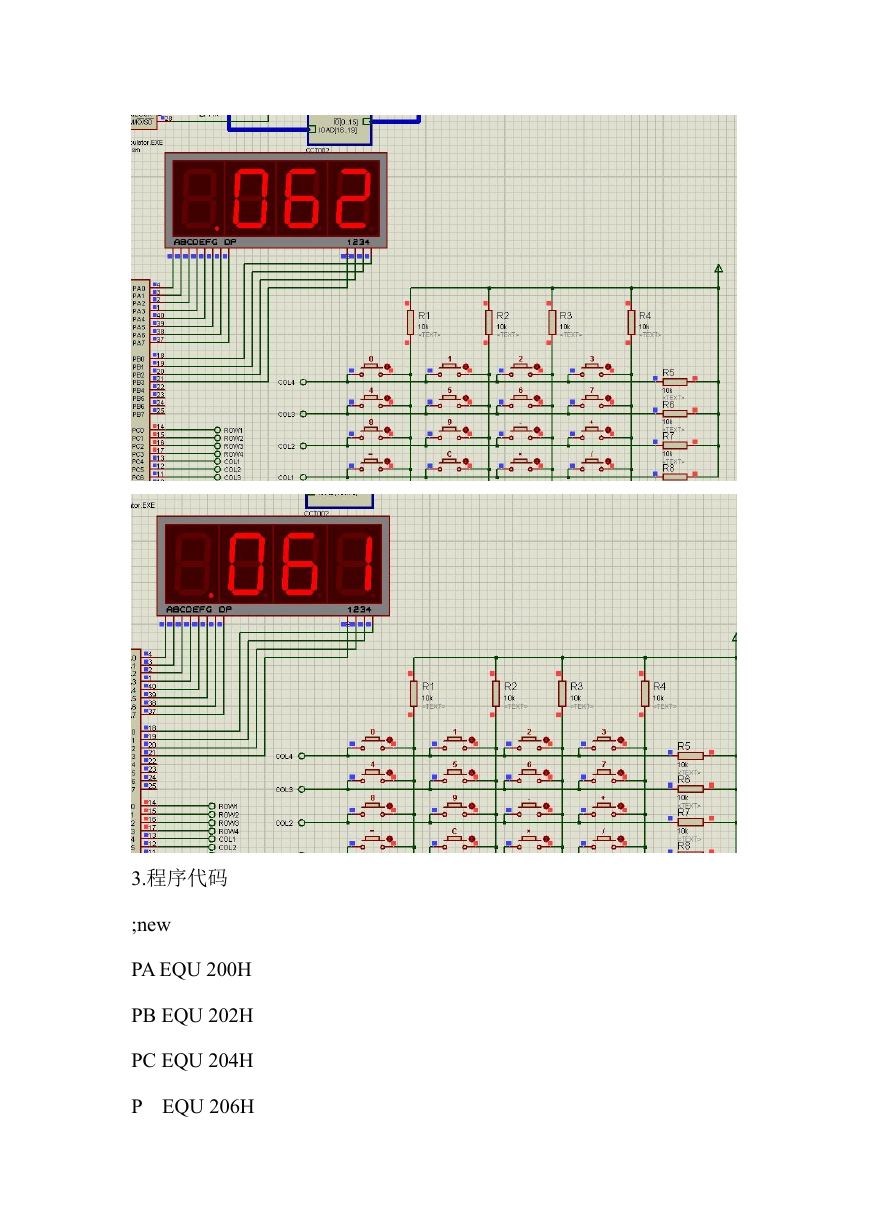

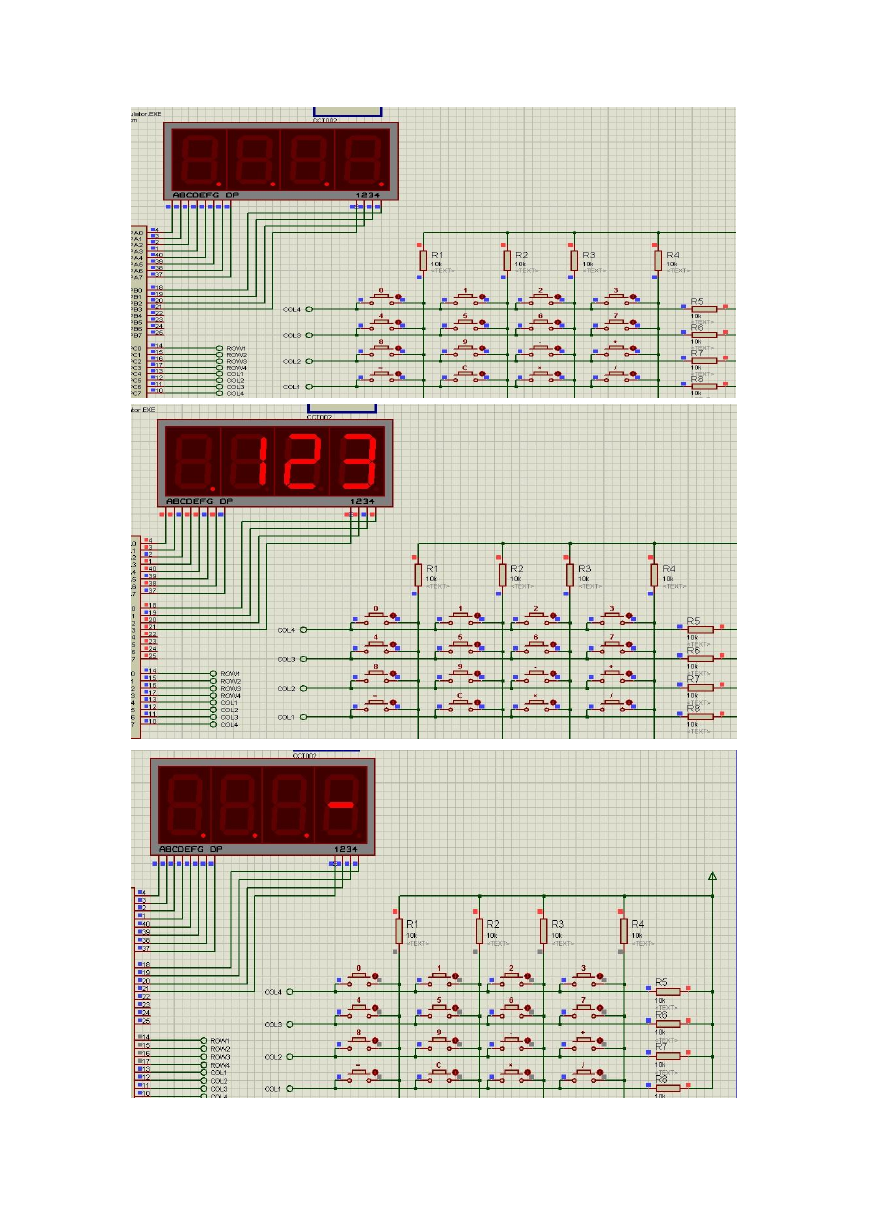

    2、运行截图：
    3.程序代码 ;new PA EQU 200H PB EQU 202H PC EQU 204H P EQU 206H

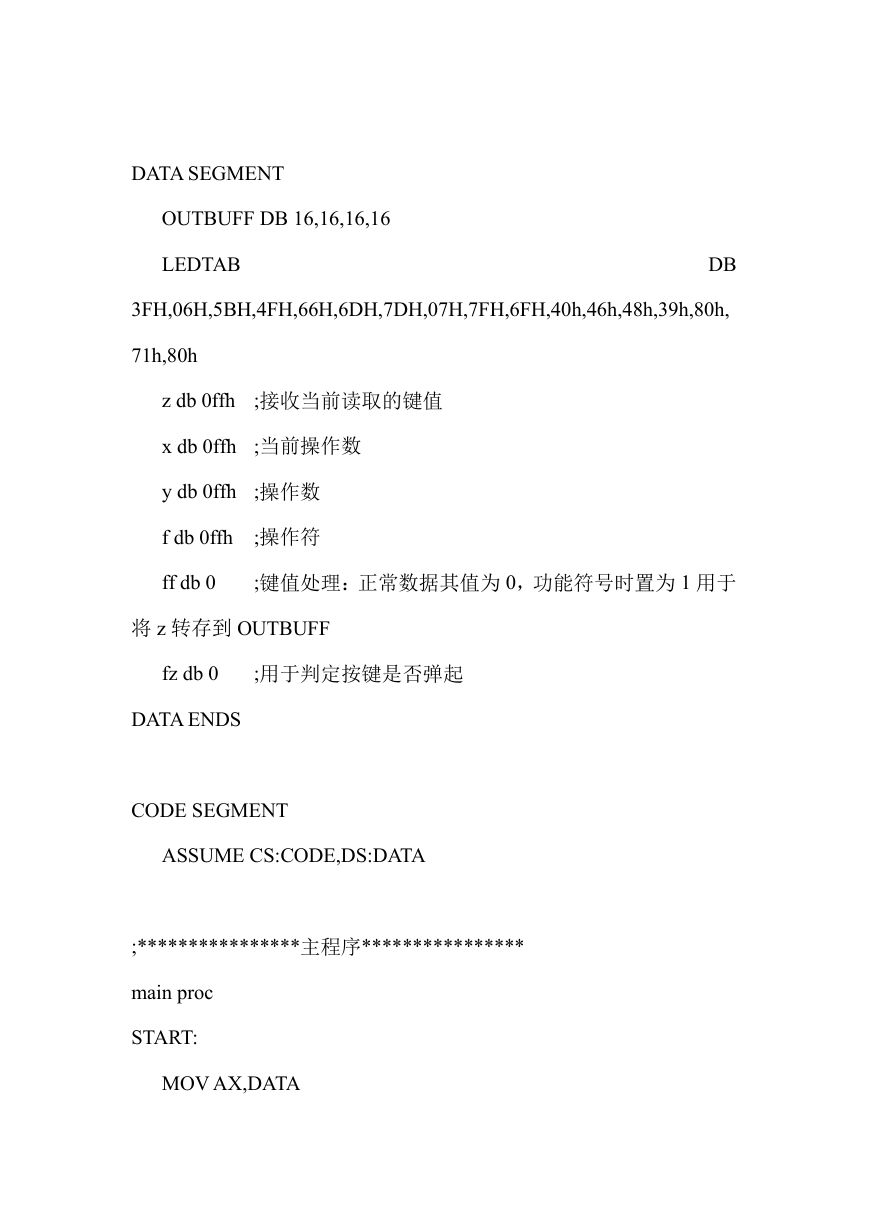

    DATA SEGMENT OUTBUFF DB 16,16,16,16 LEDTAB DB 3FH,06H,5BH,4FH,66H,6DH,7DH,07H,7FH,6FH,40h,46h,48h,39h,80h, 71h,80h z db 0ffh ;接收当前读取的键值 x db 0ffh ;当前操作数 y db 0ffh ;操作数 f db 0ffh ;操作符 ff db 0 ;键值处理：正常数据其值为 0，功能符号时置为 1 用于 将 z 转存到 OUTBUFF fz db 0 ;用于判定按键是否弹起 DATA ENDS CODE SEGMENT ASSUME CS:CODE,DS:DATA ;****************主程序**************** main proc START: MOV AX,DATA
