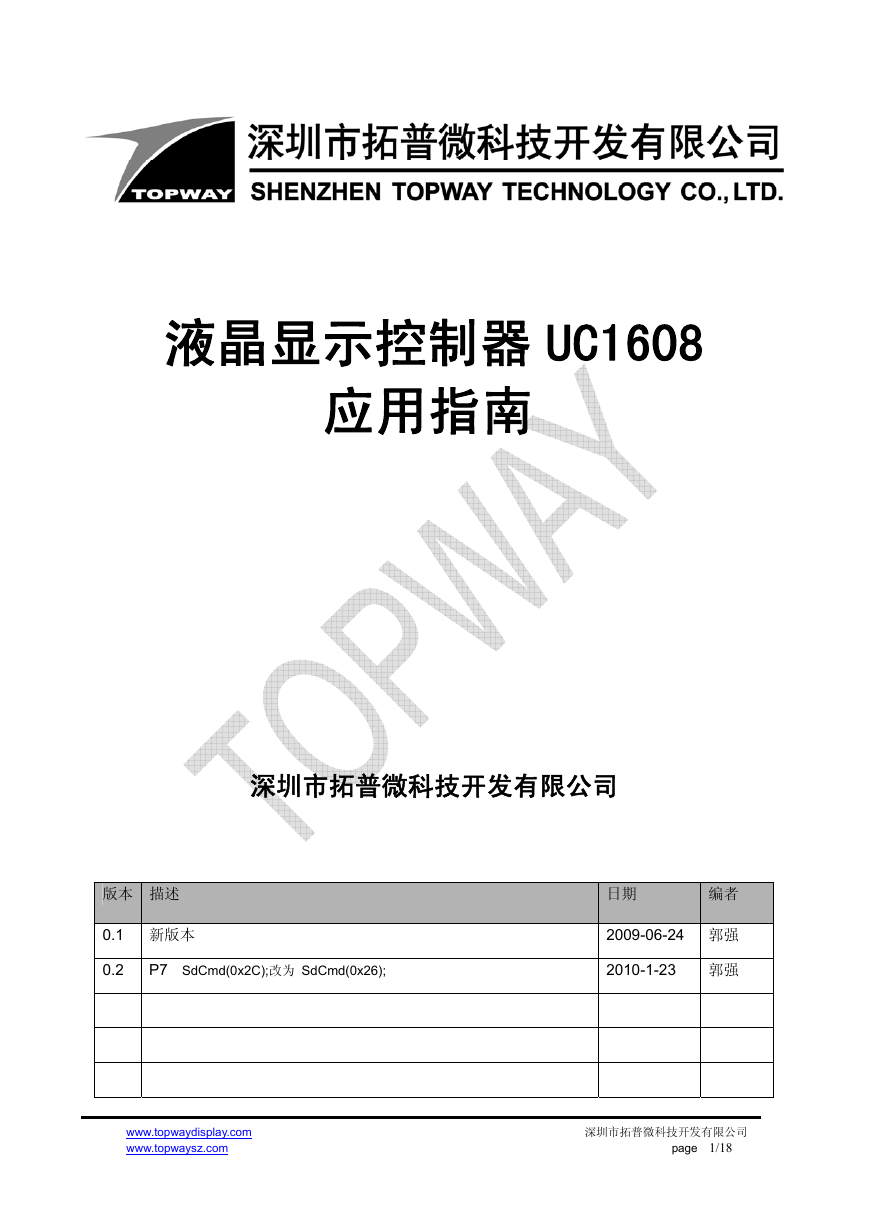

液晶显示控制器 UC1608 应用指南深圳市拓普微科技开发有限公司版本描述 0.1 新版本 0.2 P7 SdCmd(0x2C);改为 SdCmd(0x26); 日期编者 2009-06-24 郭强 2010-1-23 郭强 www.topwaydisplay.com 深圳市拓普微科技开发有限公司 www.topwaysz.com page 1/18

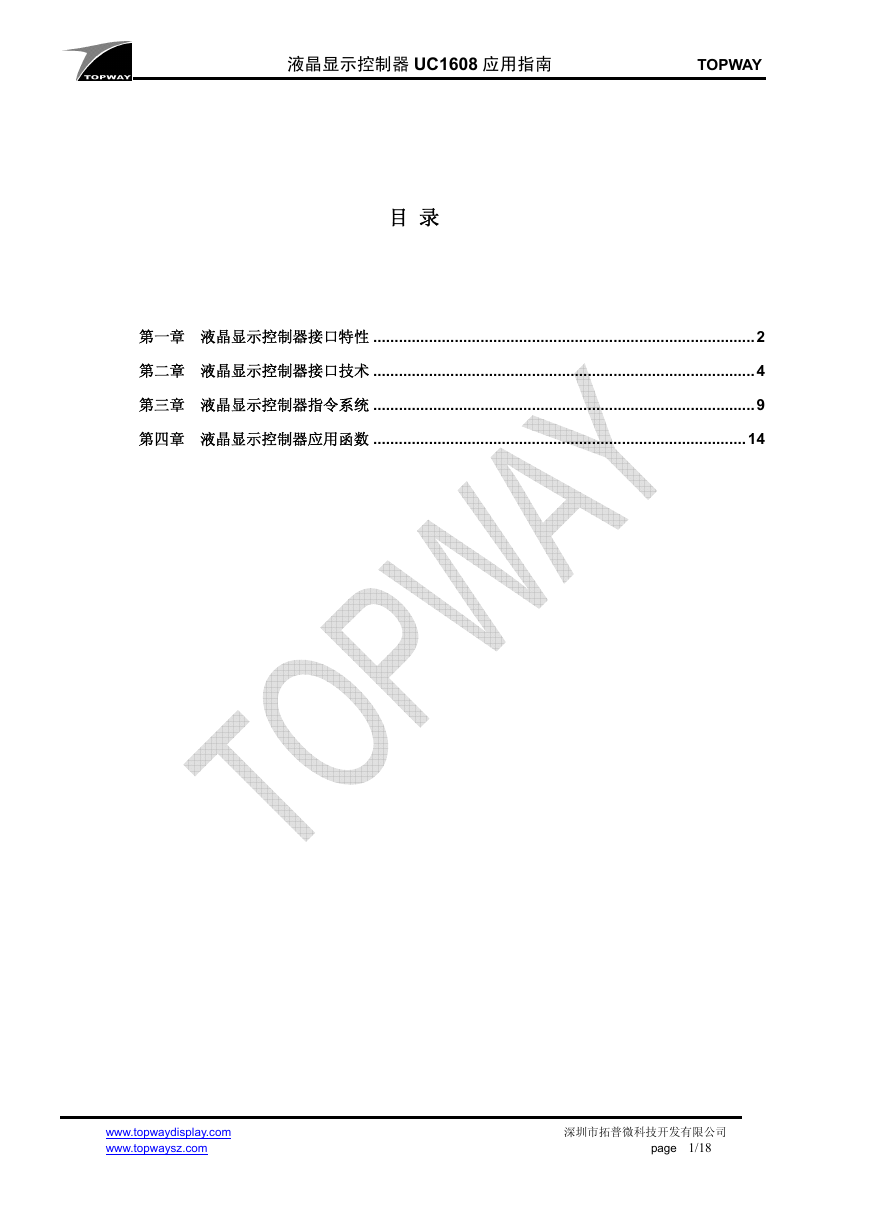

液晶显示控制器 UC1608 应用指南 TOPWAY 目录第一章液晶显示控制器接口特性 .........................................................................................2 第二章液晶显示控制器接口技术 .........................................................................................4 第三章液晶显示控制器指令系统 .........................................................................................9 第四章液晶显示控制器应用函数 .......................................................................................14 www.topwaydisplay.com 深圳市拓普微科技开发有限公司 www.topwaysz.com page 1/18

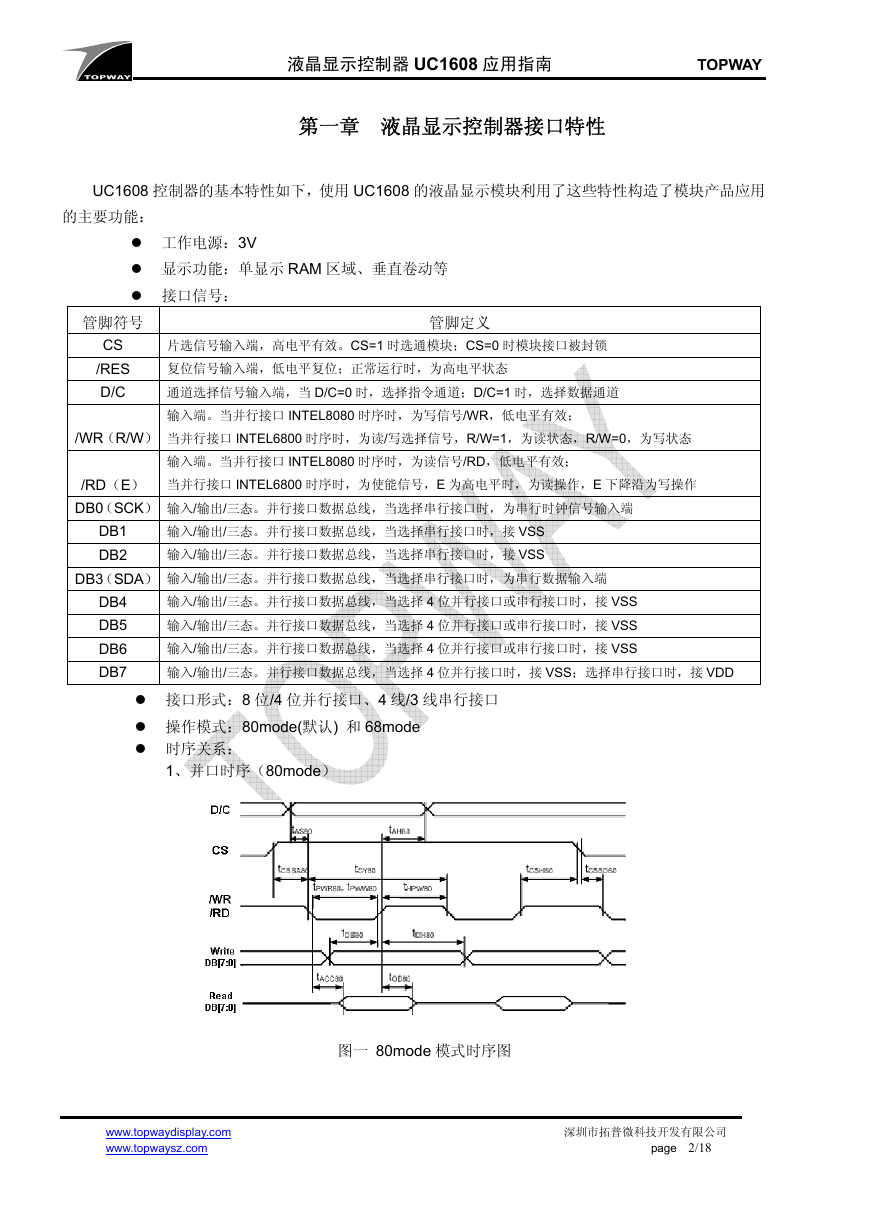

液晶显示控制器 UC1608 应用指南 TOPWAY 第一章液晶显示控制器接口特性 UC1608 控制器的基本特性如下，使用 UC1608 的液晶显示模块利用了这些特性构造了模块产品应用的主要功能：工作电源：3V 显示功能：单显示 RAM 区域、垂直卷动等接口信号：管脚定义管脚符号 CS /RES D/C /WR（R/W）片选信号输入端，高电平有效。CS=1 时选通模块；CS=0 时模块接口被封锁复位信号输入端，低电平复位；正常运行时，为高电平状态通道选择信号输入端，当 D/C=0 时，选择指令通道；D/C=1 时，选择数据通道输入端。当并行接口 INTEL8080 时序时，为写信号/WR，低电平有效；当并行接口 INTEL6800 时序时，为读/写选择信号，R/W=1，为读状态，R/W=0，为写状态输入端。当并行接口 INTEL8080 时序时，为读信号/RD，低电平有效；当并行接口 INTEL6800 时序时，为使能信号，E 为高电平时，为读操作，E 下降沿为写操作 /RD（E） DB0（SCK）输入/输出/三态。并行接口数据总线，当选择串行接口时，为串行时钟信号输入端 DB1 DB2 输入/输出/三态。并行接口数据总线，当选择串行接口时，接 VSS 输入/输出/三态。并行接口数据总线，当选择串行接口时，接 VSS DB3（SDA）输入/输出/三态。并行接口数据总线，当选择串行接口时，为串行数据输入端 DB4 DB5 DB6 DB7 输入/输出/三态。并行接口数据总线，当选择 4 位并行接口或串行接口时，接 VSS 输入/输出/三态。并行接口数据总线，当选择 4 位并行接口或串行接口时，接 VSS 输入/输出/三态。并行接口数据总线，当选择 4 位并行接口或串行接口时，接 VSS 输入/输出/三态。并行接口数据总线，当选择 4 位并行接口时，接 VSS；选择串行接口时，接 VDD 接口形式：8 位/4 位并行接口、4 线/3 线串行接口操作模式：80mode(默认) 和 68mode 时序关系： 1、并口时序（80mode）图一 80mode 模式时序图 www.topwaydisplay.com 深圳市拓普微科技开发有限公司 www.topwaysz.com page 2/18

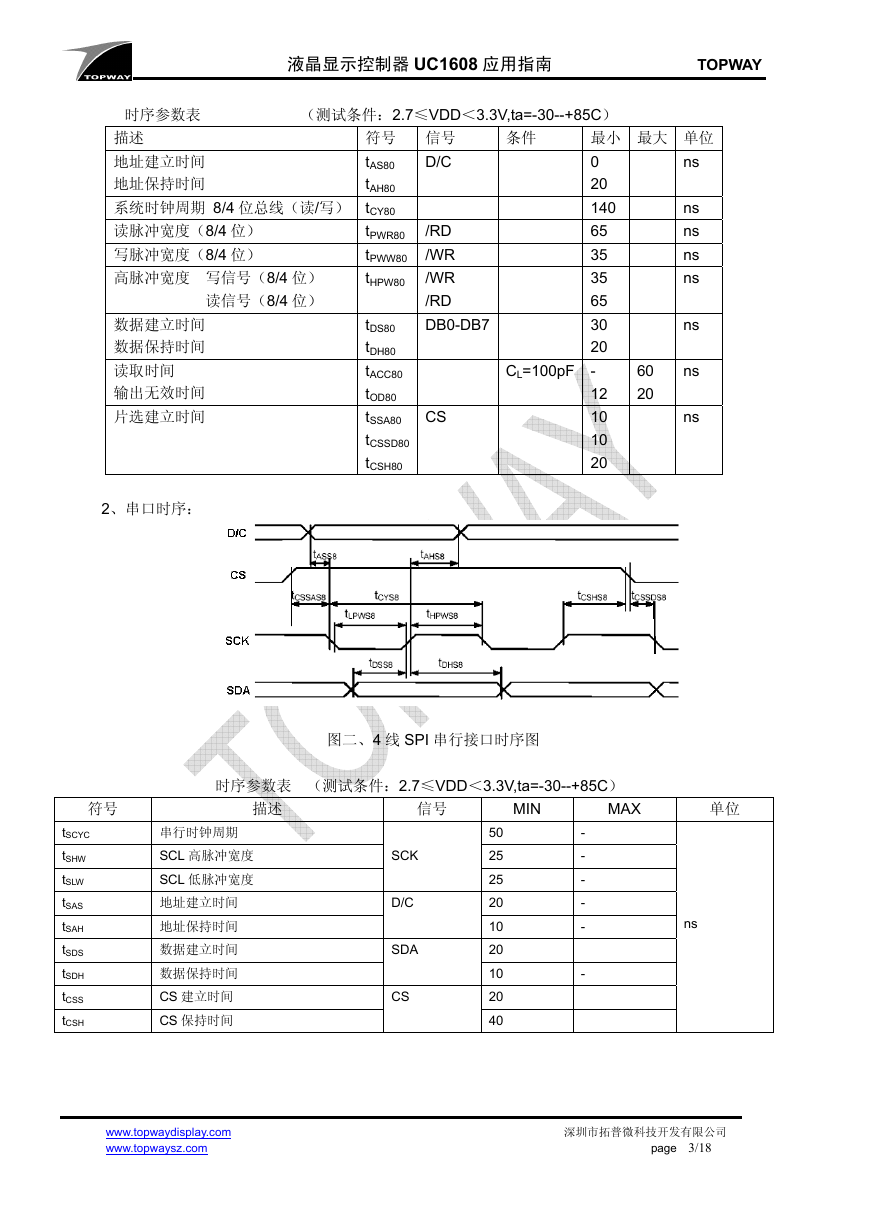

液晶显示控制器 UC1608 应用指南 TOPWAY 时序参数表（测试条件：2.7≤VDD＜3.3V,ta=-30--+85C）条件符号信号 tAS80 D/C tAH80 tCY80 tPWR80 tPWW80 tHPW80 /RD /WR /WR /RD DB0-DB7 描述地址建立时间地址保持时间系统时钟周期 8/4 位总线（读/写）读脉冲宽度（8/4 位）写脉冲宽度（8/4 位）高脉冲宽度写信号（8/4 位）读信号（8/4 位）数据建立时间数据保持时间读取时间输出无效时间片选建立时间 2、串口时序： tDS80 tDH80 tACC80 tOD80 tSSA80 tCSSD80 tCSH80 ns 最小最大单位 0 20 140 65 35 35 65 30 20 ns ns ns ns ns CS 60 20 ns ns CL=100pF - 12 10 10 20 图二、4 线 SPI 串行接口时序图时序参数表（测试条件：2.7≤VDD＜3.3V,ta=-30--+85C）符号描述信号 MIN MAX 单位 tSCYC tSHW tSLW tSAS tSAH tSDS tSDH tCSS tCSH 串行时钟周期 SCL 高脉冲宽度 SCL 低脉冲宽度地址建立时间地址保持时间数据建立时间数据保持时间 CS 建立时间 CS 保持时间 SCK D/C SDA CS 50 25 25 20 10 20 10 20 40 - - - - - - ns www.topwaydisplay.com 深圳市拓普微科技开发有限公司 www.topwaysz.com page 3/18

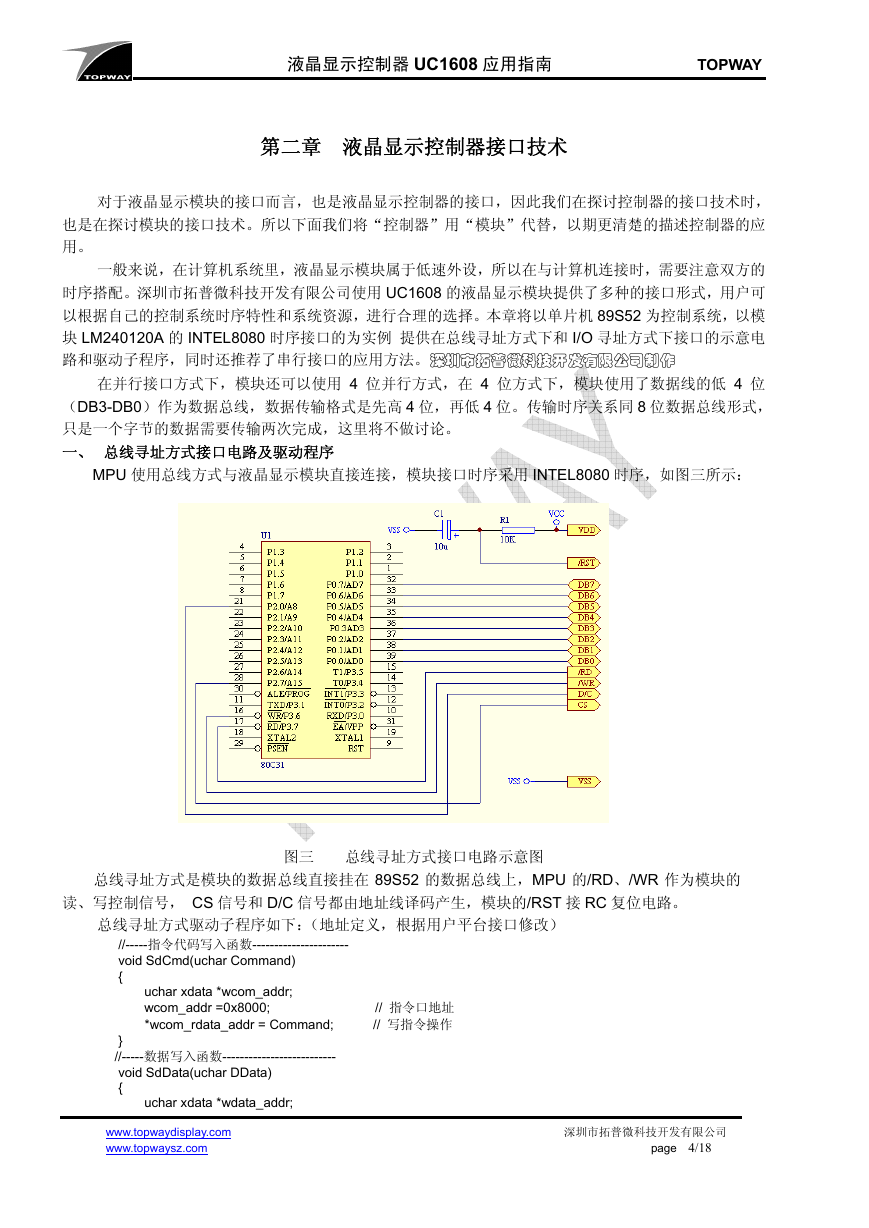

液晶显示控制器 UC1608 应用指南 TOPWAY 第二章液晶显示控制器接口技术对于液晶显示模块的接口而言，也是液晶显示控制器的接口，因此我们在探讨控制器的接口技术时，也是在探讨模块的接口技术。所以下面我们将“控制器”用“模块”代替，以期更清楚的描述控制器的应用。一般来说，在计算机系统里，液晶显示模块属于低速外设，所以在与计算机连接时，需要注意双方的时序搭配。深圳市拓普微科技开发有限公司使用 UC1608 的液晶显示模块提供了多种的接口形式，用户可以根据自己的控制系统时序特性和系统资源，进行合理的选择。本章将以单片机 89S52 为控制系统，以模块 LM240120A 的 INTEL8080 时序接口的为实例提供在总线寻址方式下和 I/O 寻址方式下接口的示意电路和驱动子程序，同时还推荐了串行接口的应用方法。深圳市拓普微科技开发有限公司制作在并行接口方式下，模块还可以使用 4 位并行方式，在 4 位方式下，模块使用了数据线的低 4 位（DB3-DB0）作为数据总线，数据传输格式是先高 4 位，再低 4 位。传输时序关系同 8 位数据总线形式，只是一个字节的数据需要传输两次完成，这里将不做讨论。一、总线寻址方式接口电路及驱动程序 MPU 使用总线方式与液晶显示模块直接连接，模块接口时序采用 INTEL8080 时序，如图三所示：图三总线寻址方式接口电路示意图总线寻址方式是模块的数据总线直接挂在 89S52 的数据总线上，MPU 的/RD、/WR 作为模块的读、写控制信号， CS 信号和 D/C 信号都由地址线译码产生，模块的/RST 接 RC 复位电路。总线寻址方式驱动子程序如下：（地址定义，根据用户平台接口修改） //-----指令代码写入函数---------------------- void SdCmd(uchar Command) { uchar xdata *wcom_addr; wcom_addr =0x8000; // 指令口地址 *wcom_rdata_addr = Command; // 写指令操作 } //-----数据写入函数-------------------------- void SdData(uchar DData) { uchar xdata *wdata_addr; www.topwaydisplay.com 深圳市拓普微科技开发有限公司 www.topwaysz.com page 4/18

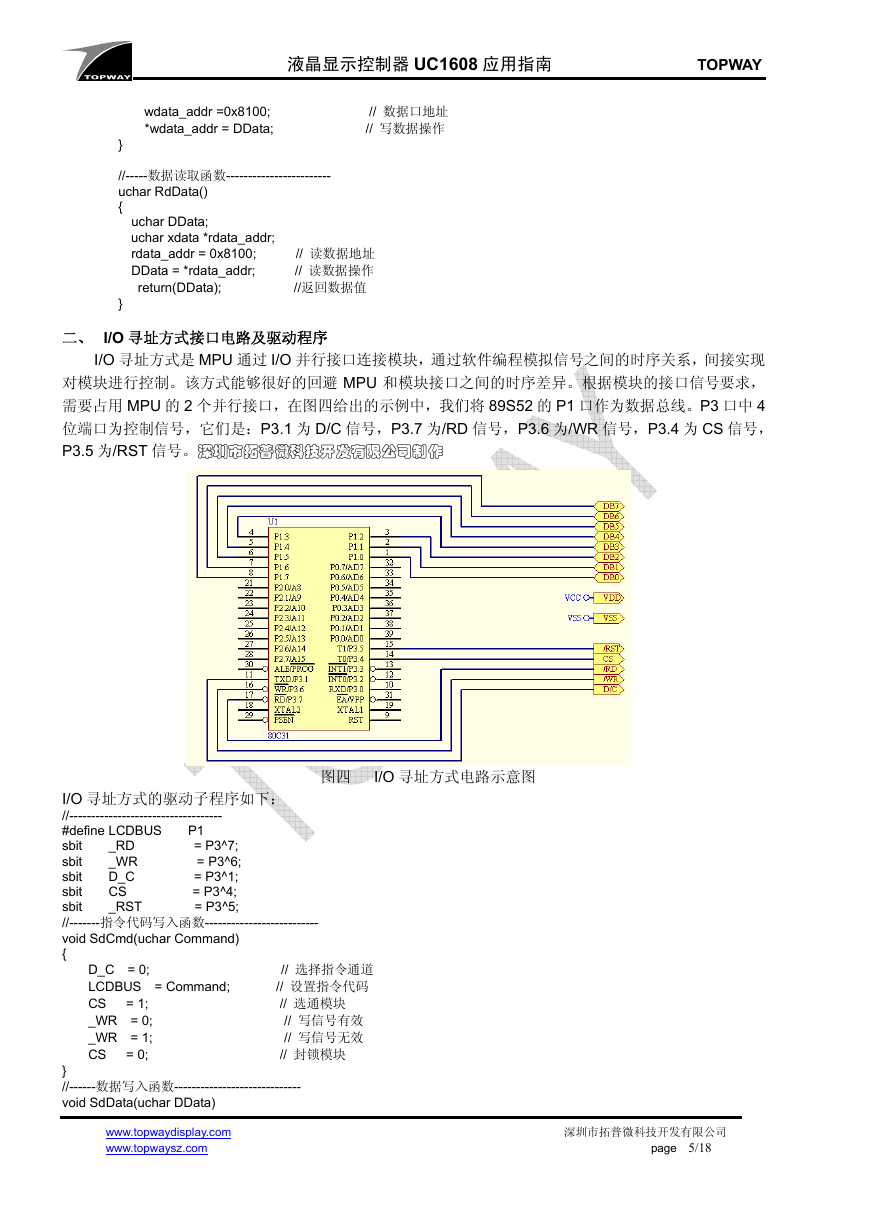

液晶显示控制器 UC1608 应用指南 TOPWAY wdata_addr =0x8100; // 数据口地址 *wdata_addr = DData; // 写数据操作 } //-----数据读取函数------------------------ uchar RdData() { uchar DData; uchar xdata *rdata_addr; rdata_addr = 0x8100; // 读数据地址 DData = *rdata_addr; // 读数据操作 return(DData); //返回数据值 } 二、 I/O 寻址方式接口电路及驱动程序 I/O 寻址方式是 MPU 通过 I/O 并行接口连接模块，通过软件编程模拟信号之间的时序关系，间接实现对模块进行控制。该方式能够很好的回避 MPU 和模块接口之间的时序差异。根据模块的接口信号要求，需要占用 MPU 的 2 个并行接口，在图四给出的示例中，我们将 89S52 的 P1 口作为数据总线。P3 口中 4 位端口为控制信号，它们是：P3.1 为 D/C 信号，P3.7 为/RD 信号，P3.6 为/WR 信号，P3.4 为 CS 信号， P3.5 为/RST 信号。深圳市拓普微科技开发有限公司制作图四 I/O 寻址方式电路示意图 I/O 寻址方式的驱动子程序如下： //----------------------------------- #define LCDBUS P1 sbit _RD = P3^7; sbit _WR = P3^6; sbit D_C = P3^1; sbit CS = P3^4; sbit _RST = P3^5; //-------指令代码写入函数-------------------------- void SdCmd(uchar Command) { D_C = 0; // 选择指令通道 LCDBUS = Command; // 设置指令代码 CS = 1; // 选通模块 _WR = 0; // 写信号有效 _WR = 1; // 写信号无效 CS = 0; // 封锁模块 } //------数据写入函数----------------------------- void SdData(uchar DData) www.topwaydisplay.com 深圳市拓普微科技开发有限公司 www.topwaysz.com page 5/18

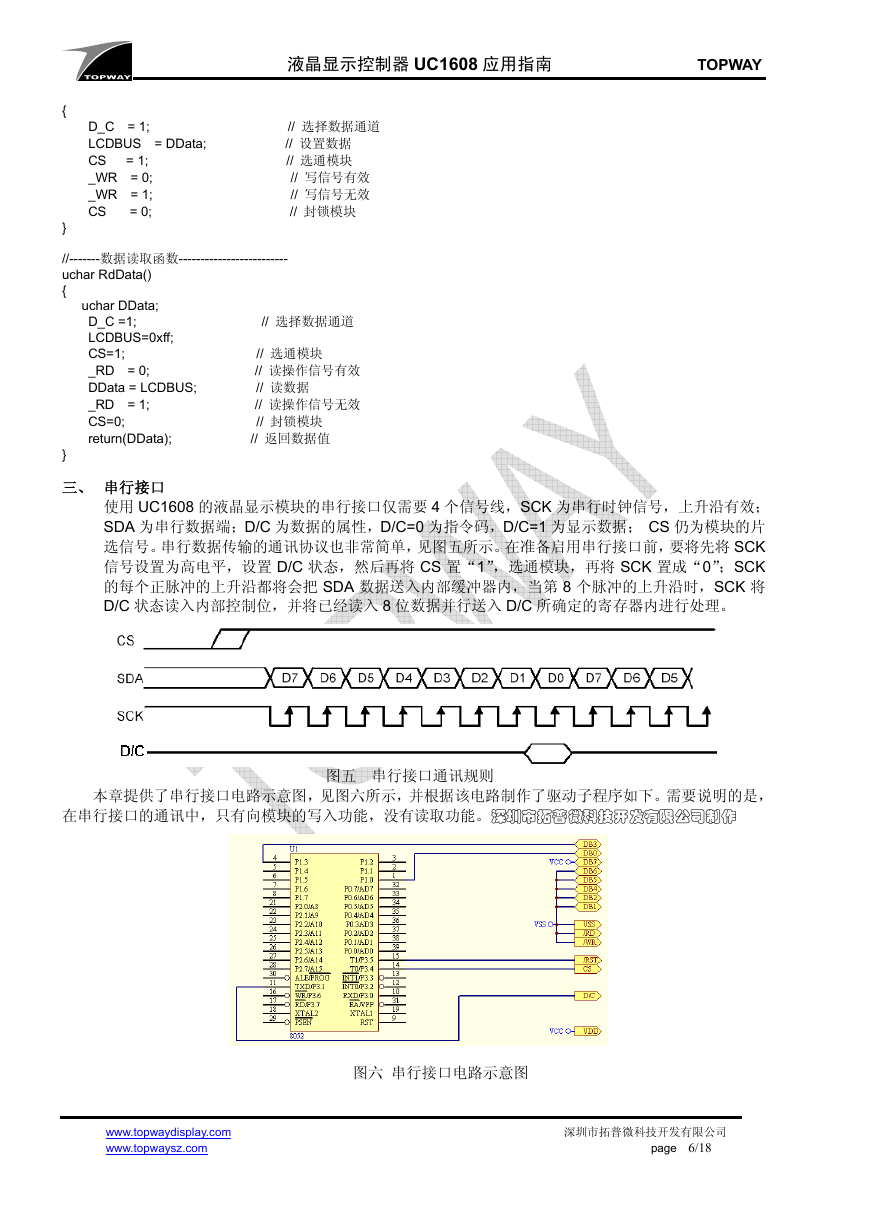

液晶显示控制器 UC1608 应用指南 TOPWAY = 0; // 封锁模块 { D_C = 1; // 选择数据通道 LCDBUS = DData; // 设置数据 CS = 1; // 选通模块 _WR = 0; // 写信号有效 _WR = 1; // 写信号无效 CS } //-------数据读取函数------------------------- uchar RdData() { uchar DData; D_C =1; // 选择数据通道 LCDBUS=0xff; CS=1; // 选通模块 _RD = 0; // 读操作信号有效 DData = LCDBUS; // 读数据 _RD = 1; // 读操作信号无效 CS=0; // 封锁模块 return(DData); // 返回数据值 } 三、串行接口使用 UC1608 的液晶显示模块的串行接口仅需要 4 个信号线，SCK 为串行时钟信号，上升沿有效； SDA 为串行数据端；D/C 为数据的属性，D/C=0 为指令码，D/C=1 为显示数据； CS 仍为模块的片选信号。串行数据传输的通讯协议也非常简单，见图五所示。在准备启用串行接口前，要将先将 SCK 信号设置为高电平，设置 D/C 状态，然后再将 CS 置“1”，选通模块，再将 SCK 置成“0”；SCK 的每个正脉冲的上升沿都将会把 SDA 数据送入内部缓冲器内，当第 8 个脉冲的上升沿时，SCK 将 D/C 状态读入内部控制位，并将已经读入 8 位数据并行送入 D/C 所确定的寄存器内进行处理。本章提供了串行接口电路示意图，见图六所示，并根据该电路制作了驱动子程序如下。需要说明的是，在串行接口的通讯中，只有向模块的写入功能，没有读取功能。深圳市拓普微科技开发有限公司制作图五串行接口通讯规则图六串行接口电路示意图 www.topwaydisplay.com 深圳市拓普微科技开发有限公司 www.topwaysz.com page 6/18

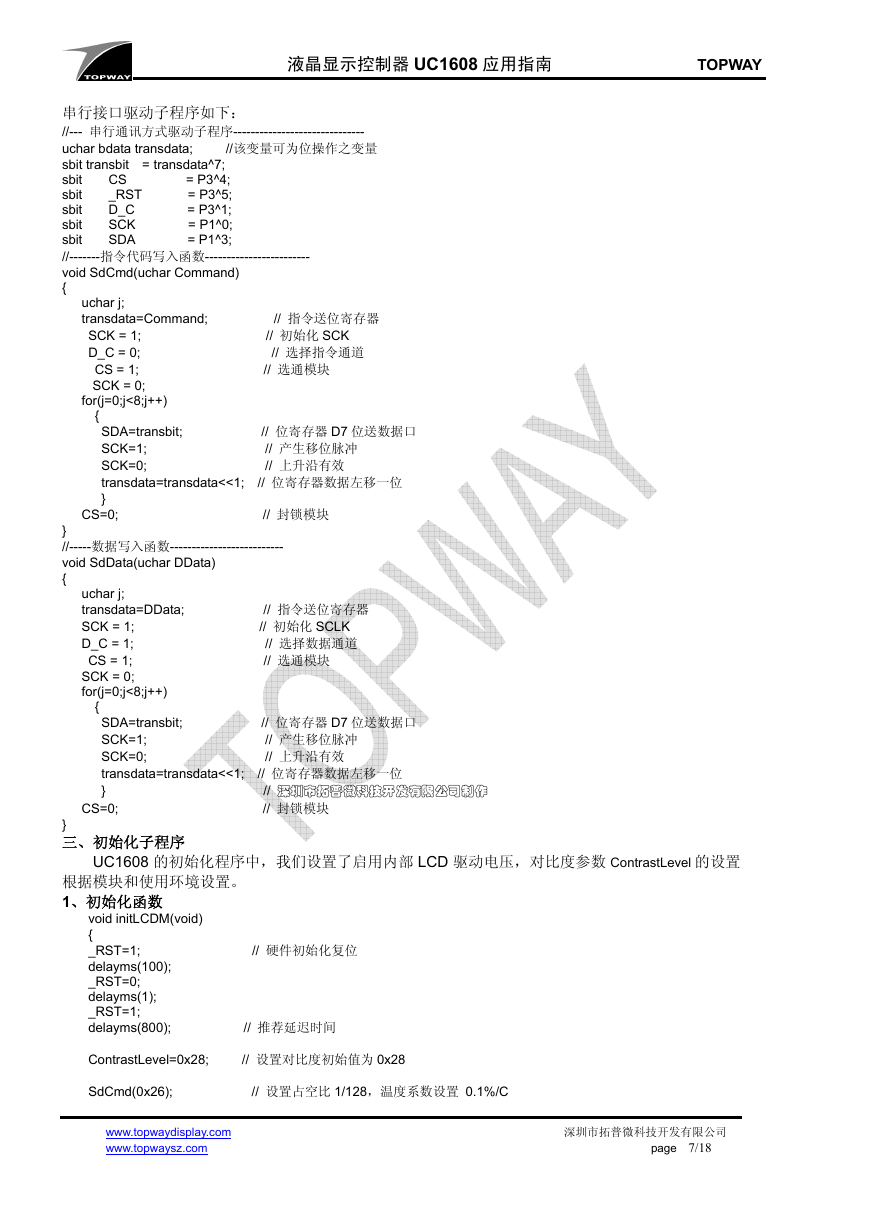

液晶显示控制器 UC1608 应用指南 TOPWAY SCK = 0; 串行接口驱动子程序如下： //--- 串行通讯方式驱动子程序------------------------------ uchar bdata transdata; //该变量可为位操作之变量 sbit transbit = transdata^7; sbit CS = P3^4; sbit _RST = P3^5; sbit D_C = P3^1; sbit SCK = P1^0; sbit SDA = P1^3; //-------指令代码写入函数------------------------ void SdCmd(uchar Command) { uchar j; transdata=Command; // 指令送位寄存器 SCK = 1; // 初始化 SCK D_C = 0; // 选择指令通道 CS = 1; // 选通模块 for(j=0;j<8;j++) { SDA=transbit; // 位寄存器 D7 位送数据口 SCK=1; // 产生移位脉冲 SCK=0; // 上升沿有效 transdata=transdata<<1; // 位寄存器数据左移一位 } CS=0; // 封锁模块 } //-----数据写入函数-------------------------- void SdData(uchar DData) { uchar j; transdata=DData; // 指令送位寄存器 SCK = 1; // 初始化 SCLK D_C = 1; // 选择数据通道 CS = 1; // 选通模块 SCK = 0; for(j=0;j<8;j++) { SDA=transbit; // 位寄存器 D7 位送数据口 SCK=1; // 产生移位脉冲 SCK=0; // 上升沿有效 transdata=transdata<<1; // 位寄存器数据左移一位 } // 深圳市拓普微科技开发有限公司制作 CS=0; // 封锁模块 } 三、初始化子程序 UC1608 的初始化程序中，我们设置了启用内部 LCD 驱动电压，对比度参数 ContrastLevel 的设置根据模块和使用环境设置。 1、初始化函数 void initLCDM(void) { _RST=1; // 硬件初始化复位 delayms(100); _RST=0; delayms(1); _RST=1; delayms(800); // 推荐延迟时间 ContrastLevel=0x28; // 设置对比度初始值为 0x28 SdCmd(0x26); // 设置占空比 1/128，温度系数设置 0.1%/C www.topwaydisplay.com 深圳市拓普微科技开发有限公司 www.topwaysz.com page 7/18
