中国移动伪基战实时预警平台
用户使用说明
(V1.0)
中国移动信息安全管理与运行中心
中国移动设计院研究所
2013 年 12 月

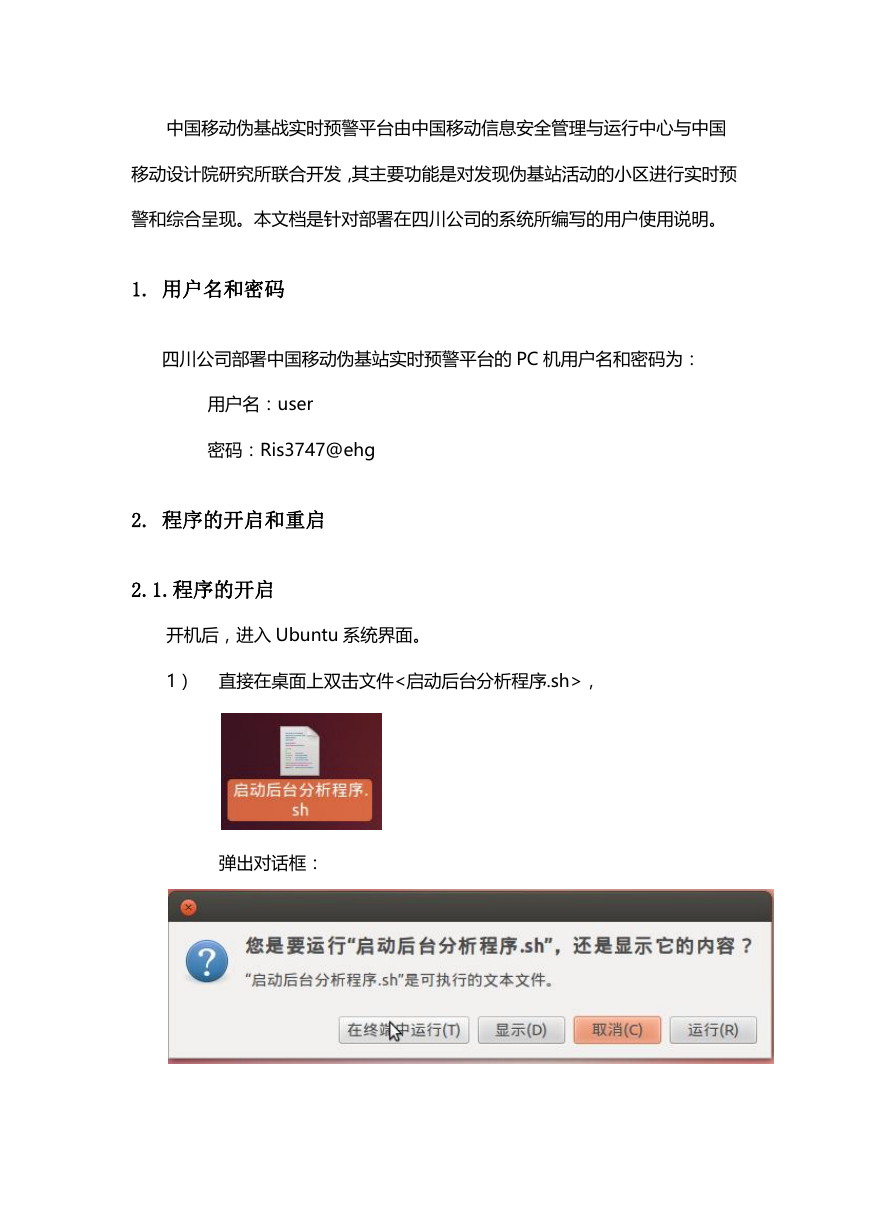

中国移动伪基战实时预警平台由中国移动信息安全管理与运行中心与中国
移动设计院研究所联合开发,其主要功能是对发现伪基站活动的小区进行实时预
警和综合呈现。本文档是针对部署在四川公司的系统所编写的用户使用说明。
1. 用户名和密码
四川公司部署中国移动伪基站实时预警平台的 PC 机用户名和密码为:
用户名:user
密码:Ris3747@ehg
2. 程序的开启和重启
2.1.程序的开启
开机后,进入 Ubuntu 系统界面。
1) 直接在桌面上双击文件<启动后台分析程序.sh>,
弹出对话框:
点击 在终端中运行,弹出一个 Terminal 窗口,
2) 然后双击桌面文件<启动中国移动伪基站实时预警平台.sh>
弹出对话框:
点击 在终端中运行,弹出程序主界面及实时运行结果

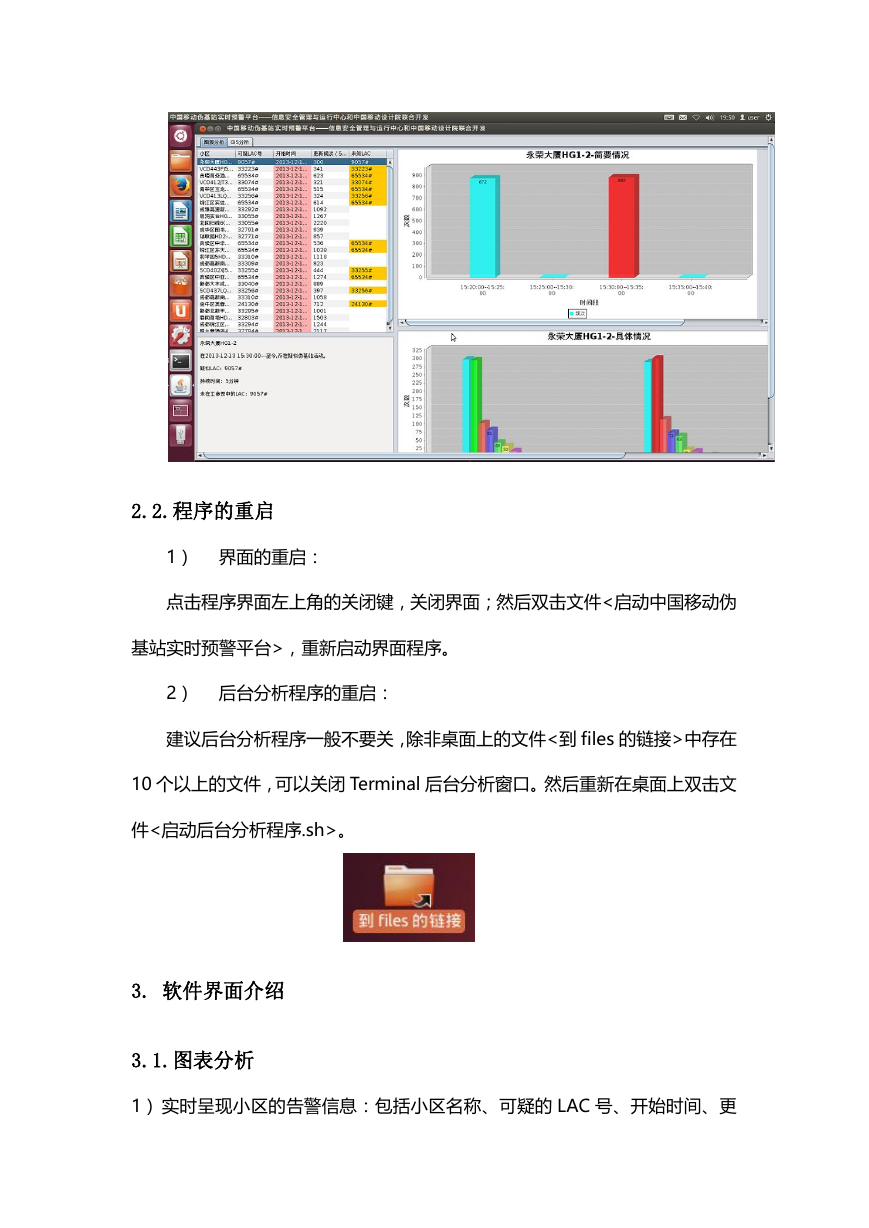

2.2.程序的重启
1) 界面的重启:
点击程序界面左上角的关闭键,关闭界面;然后双击文件<启动中国移动伪
基站实时预警平台>,重新启动界面程序。
2) 后台分析程序的重启:
建议后台分析程序一般不要关,除非桌面上的文件<到 files 的链接>中存在
10 个以上的文件,可以关闭 Terminal 后台分析窗口。然后重新在桌面上双击文
件<启动后台分析程序.sh>。
3. 软件界面介绍
3.1.图表分析
1) 实时呈现小区的告警信息:包括小区名称、可疑的 LAC 号、开始时间、更
新频次/5 分钟、未知 LAC
2) 用不同的颜色标识不同的告警状态。开始时间中背景为粉色的表明是未结束
的告警信息。
3) 用不同的颜色标识不同的 LAC 情况。未知 LAC 中背景颜色为黄色的表明是
当前网络未使用的 LAC 号。
4) 可以显示小区位置总的更新次数情况。并以不同颜色标识不同状态。红色为
异常状态,蓝色为正常状态。
5) 可以显示同一小区的所有迁出 LAC 的位置更新情况,并以不同颜色标识不
同的 LAC 号 ,并以红色标识异常的 LAC
3.2.GIS 分析
1) 能够按照行政区域显示当前区域的所有小区分布情况能够按照小区的工程
参数显示一个基站所包含的小区情况(1 个、2 个、3 个。。。)
2) 支持地图的缩放功能,当选中右列中的小区时,能够以小区为中心点进行缩
放
3) 能够分析并呈现出伪基站的影响范围
4) 能够按照城市、区域,总体呈现受伪基站影响的小区情况
5) 点击受影响小区时,能够关联该小区的告警相关信息
6) 按照不同的颜色区分不同的受影响小区(正常小区、疑似小区、高度疑似小
区)
4. 数据导出
4.1.如何导出数据
共有两种数据导出类型,一种是导出告警统计;一种是导出全部告警。
1)双击桌面文件<导出告警统计.sh>,则导出从当前往前推共计一周的告警
统计数据。导出文件名为 exportWarnReportByWeek.csv
3) 双击桌面文件<导出全部告警.sh>,则导出历史所有告警数据。导出文
件名为 exportWarnReport.csv

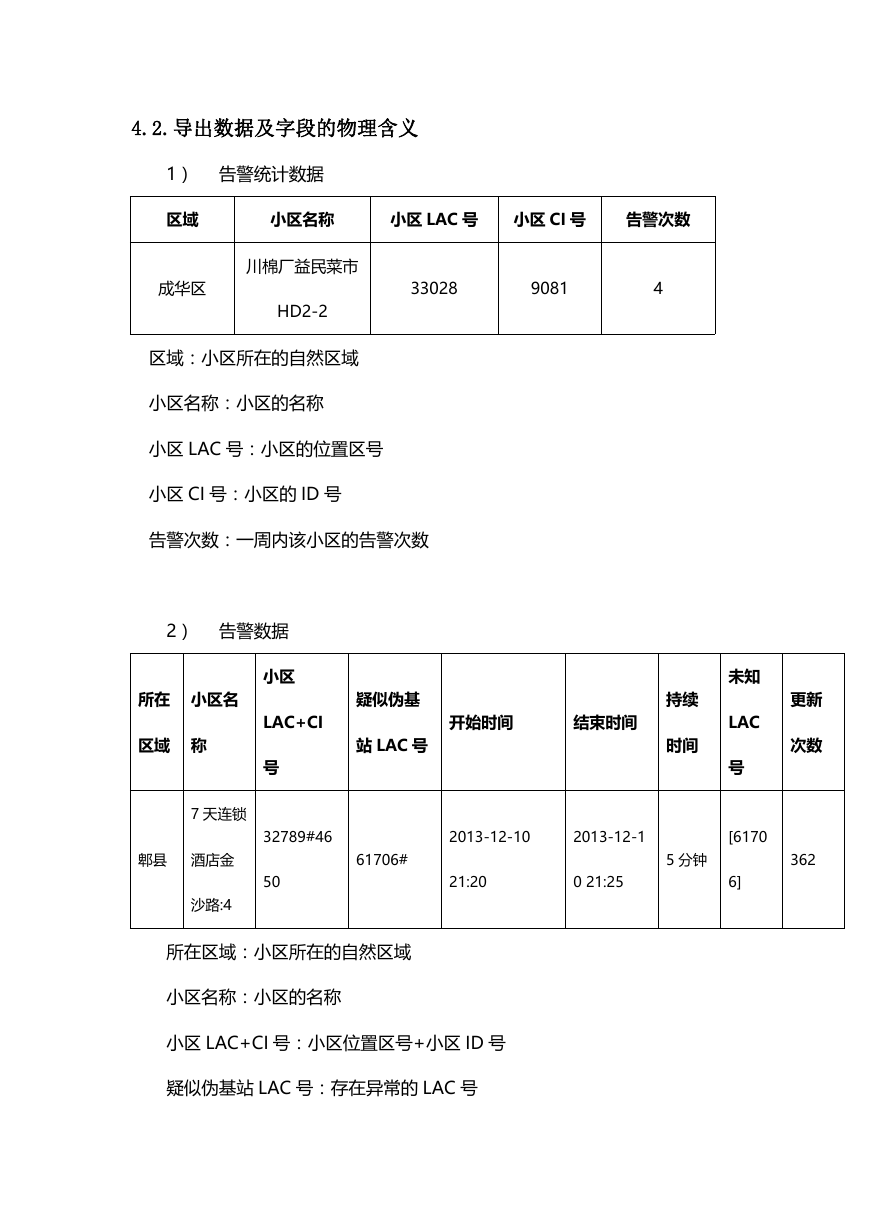

4.2.导出数据及字段的物理含义
1) 告警统计数据
区域
小区名称
小区 LAC 号
小区 CI 号
告警次数
33028
9081
4
成华区
川棉厂益民菜市
HD2-2
区域:小区所在的自然区域
小区名称:小区的名称
小区 LAC 号:小区的位置区号
小区 CI 号:小区的 ID 号
告警次数:一周内该小区的告警次数
2) 告警数据
小区
LAC+CI
号
疑似伪基
站 LAC 号
所在
小区名
区域
称
7 天连锁
开始时间
结束时间
32789#46
2013-12-10
2013-12-1
郫县
酒店金
61706#
50
沙路:4
所在区域:小区所在的自然区域
小区名称:小区的名称
21:20
0 21:25
小区 LAC+CI 号:小区位置区号+小区 ID 号
疑似伪基站 LAC 号:存在异常的 LAC 号
持续
时间
未知
LAC
号
更新
次数
5 分钟
[6170
6]
362
