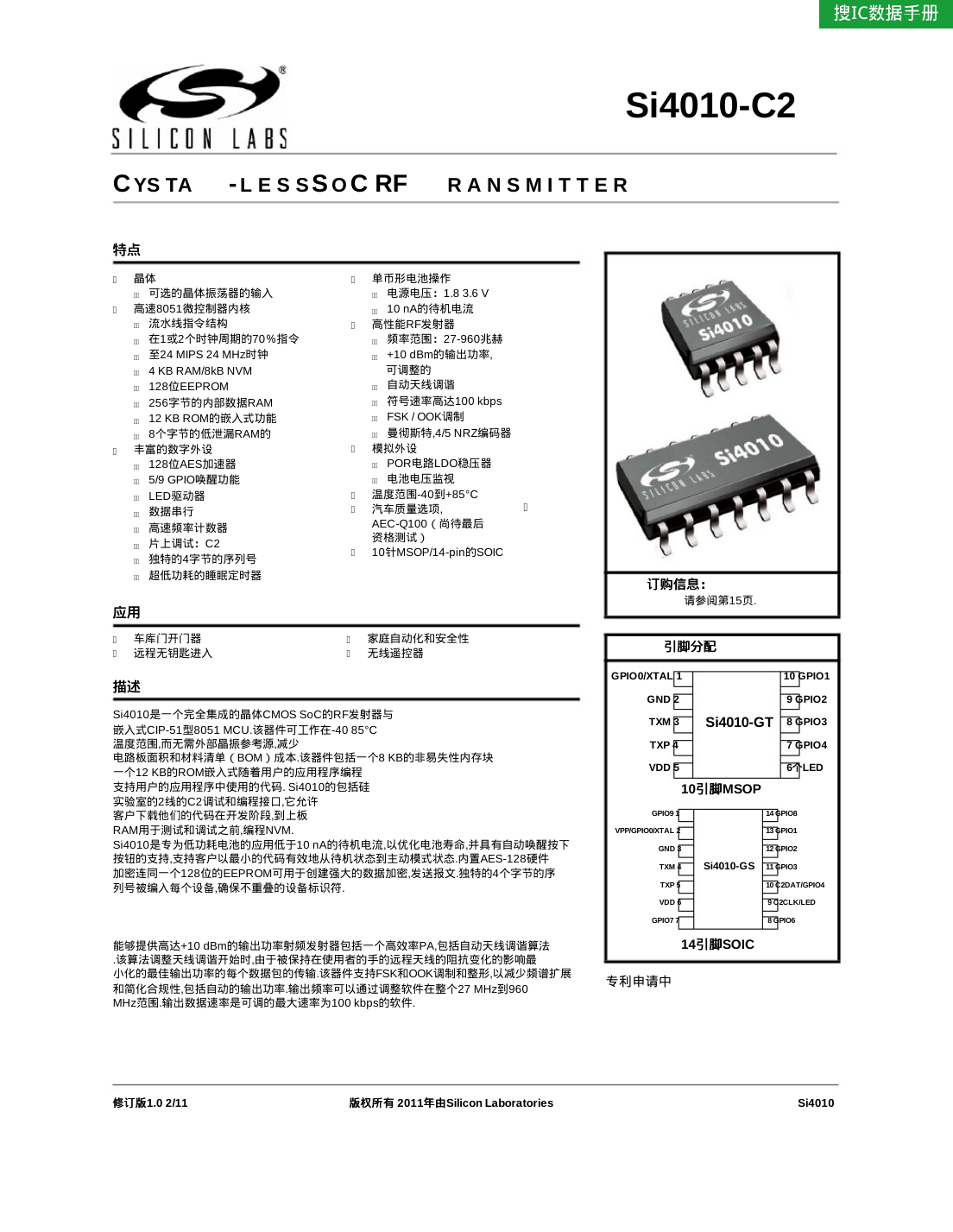

si4010中文资料.pdf
C YS TA
- L E S SS O C RF
R A N S M I T T E R
Si4010-C2
特点特点
晶体
可选的晶体振荡器的输入
高速8051微控制器内核
流水线指令结构
在1或2个时钟周期的70％指令
至24 MIPS 24 MHz时钟
4 KB RAM/8kB NVM
128位EEPROM
256字节的内部数据RAM
12 KB ROM的嵌入式功能
8个字节的低泄漏RAM的
丰富的数字外设
128位AES加速器
5/9 GPIO唤醒功能
LED驱动器
数据串行
高速频率计数器
片上调试：C2
独特的4字节的序列号
超低功耗的睡眠定时器
应用应用
车库门开门器
远程无钥匙进入
描述描述
单币形电池操作
电源电压：1.8 3.6 V
10 nA的待机电流
高性能RF发射器
频率范围：27-960兆赫
+10 dBm的输出功率,
可调整的
自动天线调谐
符号速率高达100 kbps
FSK / OOK调制
曼彻斯特,4/5 NRZ编码器
模拟外设
POR电路LDO稳压器
电池电压监视
温度范围-40到+85°C
汽车质量选项,
AEC-Q100（尚待最后
资格测试）
10针MSOP/14-pin的SOIC
家庭自动化和安全性
无线遥控器
Si4010是一个完全集成的晶体CMOS SoC的RF发射器与
嵌入式CIP-51型8051 MCU.该器件可工作在-40 85°C
温度范围,而无需外部晶振参考源,减少
电路板面积和材料清单（BOM）成本.该器件包括一个8 KB的非易失性内存块
一个12 KB的ROM嵌入式随着用户的应用程序编程
支持用户的应用程序中使用的代码. Si4010的包括硅
实验室的2线的C2调试和编程接口,它允许
客户下载他们的代码在开发阶段,到上板
RAM用于测试和调试之前,编程NVM.
Si4010是专为低功耗电池的应用低于10 nA的待机电流,以优化电池寿命,并具有自动唤醒按下
按钮的支持,支持客户以最小的代码有效地从待机状态到主动模式状态.内置AES-128硬件
加密连同一个128位的EEPROM可用于创建强大的数据加密,发送报文.独特的4个字节的序
列号被编入每个设备,确保不重叠的设备标识符.
能够提供高达+10 dBm的输出功率射频发射器包括一个高效率PA,包括自动天线调谐算法
.该算法调整天线调谐开始时,由于被保持在使用者的手的远程天线的阻抗变化的影响最
小化的最佳输出功率的每个数据包的传输.该器件支持FSK和OOK调制和整形,以减少频谱扩展
和简化合规性,包括自动的输出功率.输出频率可以通过调整软件在整个27 MHz到960
MHz范围.输出数据速率是可调的最大速率为100 kbps的软件.
订购信息：
订购信息：
请参阅第15页.
引脚分配
引脚分配
GPIO0/XTAL 1
10 GPIO1
GND 2
TXM 3
TXP 4
VDD 5
9 GPIO2
Si4010-GT 8 GPIO3
7 GPIO4
6个个LED
10引脚引脚MSOP
GPIO9 1
VPP/GPIO0/XTAL 2
14 GPIO8
13 GPIO1
GND 3
TXM 4
TXP 5
VDD 6
GPIO7 7
12 GPIO2
Si4010-GS 11 GPIO3
10 C2DAT/GPIO4
9 C2CLK/LED
8 GPIO6
14引脚引脚SOIC
专利申请中
修订版修订版1.0 2/11
版权所有 2011年由年由Silicon Laboratories
版权所有
Si4010
Si4010-C2

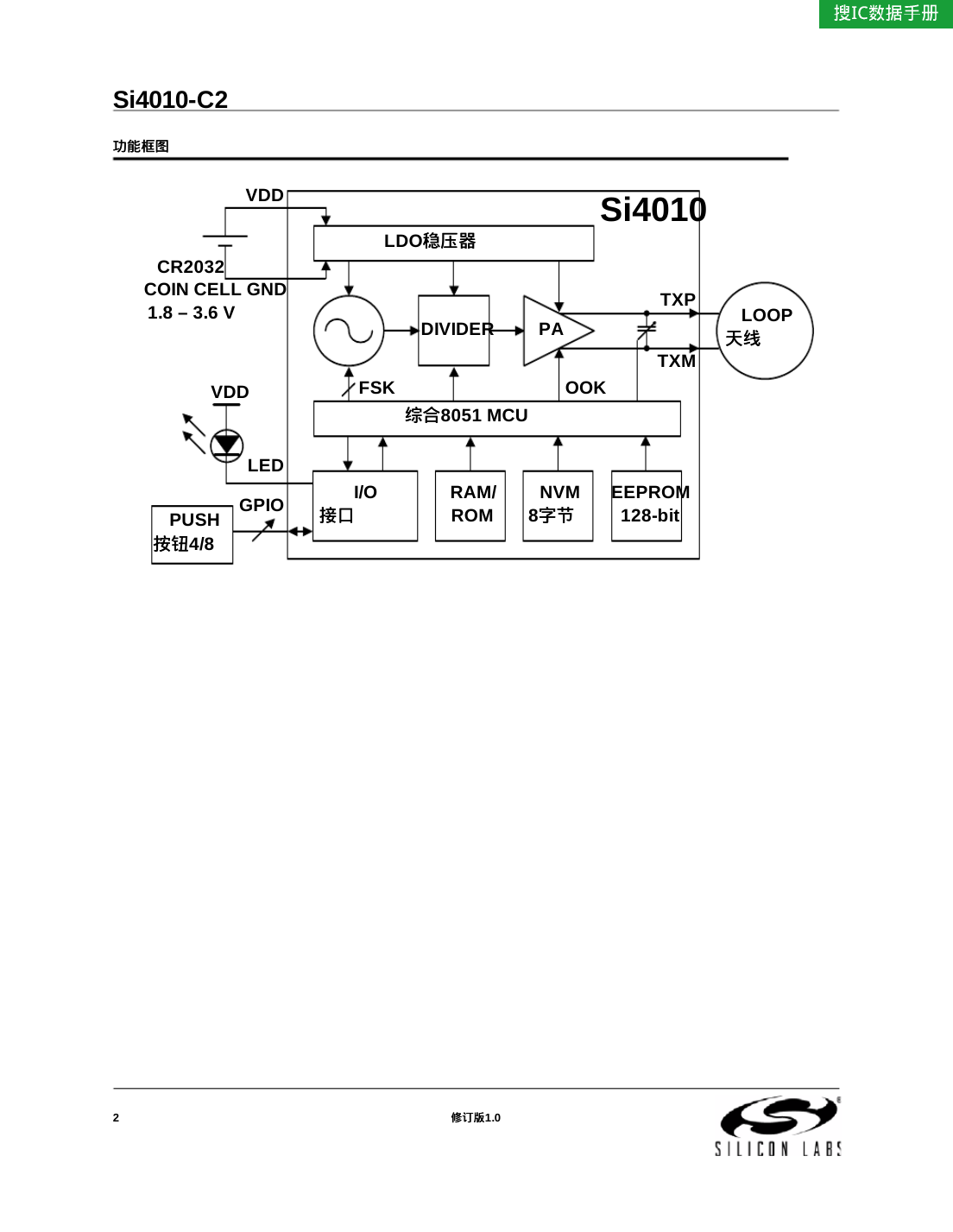

功能框图
功能框图
VDD
CR2032
COIN CELL GND
1.8 – 3.6 V
LDO稳压器稳压器
DIVIDER
PA
Si4010
TXP
TXM
LOOP
天线天线
VDD
FSK
OOK
综合综合8051 MCU
LED
GPIO
PUSH
按钮按钮4/8
I/O
接口接口
RAM/
ROM
NVM
8字节字节
EEPROM
128-bit
2
修订版修订版1.0
Si4010-C2

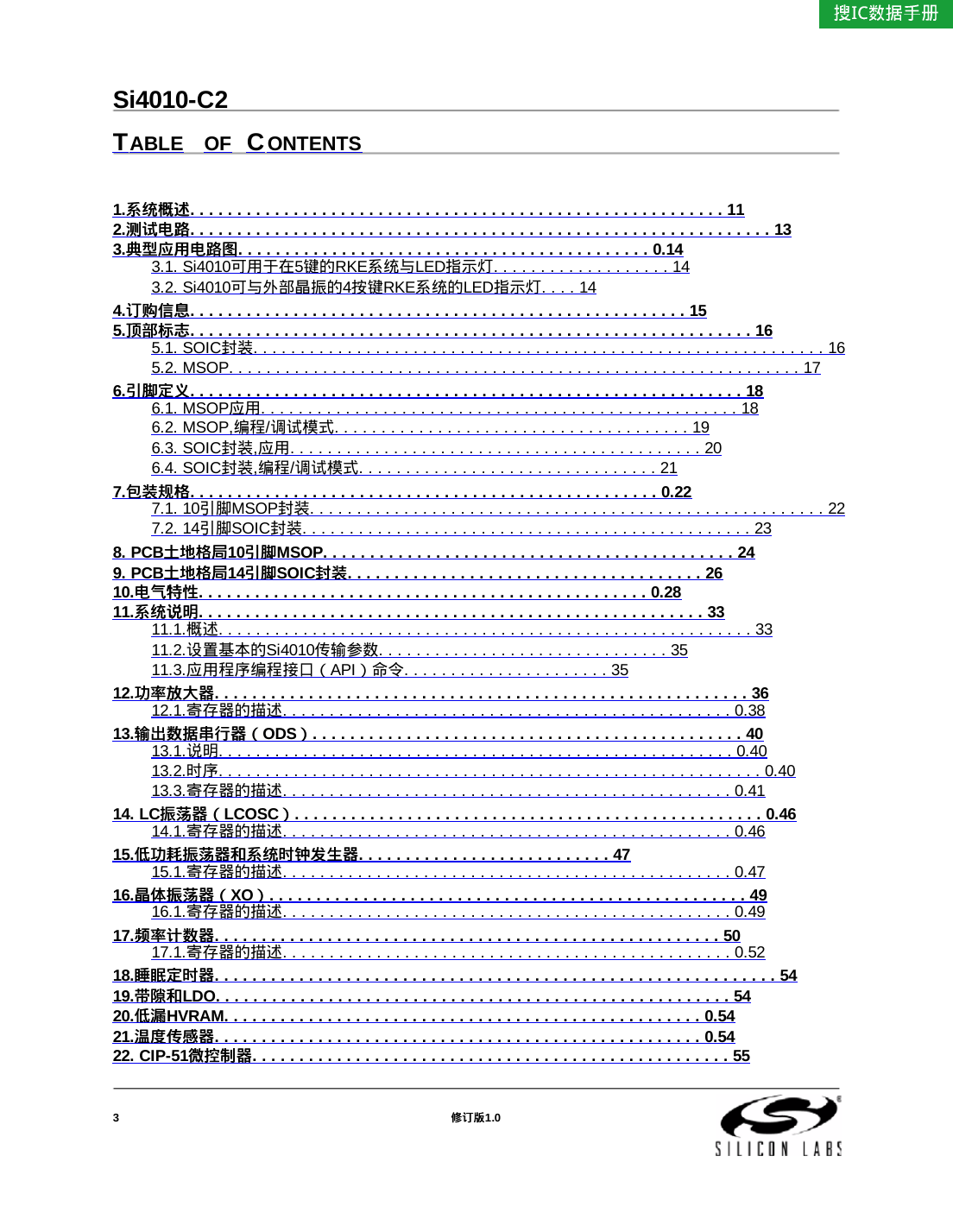

TABLE OF C ONTENTS
1.系统概述
2.测试电路
3.典型应用电路图
系统概述. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
测试电路. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
典型应用电路图. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.14
3.1. Si4010可用于在5键的RKE系统与LED指示灯. . . . . . . . . . . . . . . . . . . 14
3.2. Si4010可与外部晶振的4按键RKE系统的LED指示灯. . . . 14
4.订购信息
5.顶部标志
订购信息. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
顶部标志. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
5.1. SOIC封装. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
5.2. MSOP. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
6.引脚定义
引脚定义. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
6.1. MSOP应用. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
6.2. MSOP,编程/调试模式. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
6.3. SOIC封装,应用. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
6.4. SOIC封装,编程/调试模式. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
7.包装规格
包装规格. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.22
7.1. 10引脚MSOP封装. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
7.2. 14引脚SOIC封装. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
8. PCB土地格局
9. PCB土地格局
10.电气特性
11.系统说明
土地格局10引脚引脚MSOP. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
土地格局14引脚引脚SOIC封装封装. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
电气特性. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.28
系统说明. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
11.1.概述. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
11.2.设置基本的Si4010传输参数. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
11.3.应用程序编程接口（API）命令. . . . . . . . . . . . . . . . . . . . . . 35
12.功率放大器
13.输出数据串行器（
功率放大器. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
12.1.寄存器的描述. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.38
输出数据串行器（ODS））. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
13.1.说明. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.40
13.2.时序. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.40
13.3.寄存器的描述. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.41
振荡器（LCOSC））. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.46
14.1.寄存器的描述. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.46
14. LC振荡器（
15.低功耗振荡器和系统时钟发生器
低功耗振荡器和系统时钟发生器. . . . . . . . . . . . . . . . . . . . . . . . . . . 47
16.晶体振荡器（
15.1.寄存器的描述. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.47
晶体振荡器（XO））. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49
16.1.寄存器的描述. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.49
17.频率计数器
频率计数器. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50
17.1.寄存器的描述. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.52
睡眠定时器. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54
18.睡眠定时器
19.带隙和带隙和LDO. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54
20.低漏低漏HVRAM. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.54
21.温度传感器
温度传感器. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.54
22. CIP-51微控制器
微控制器. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55
3
修订版修订版1.0
Si4010-C2

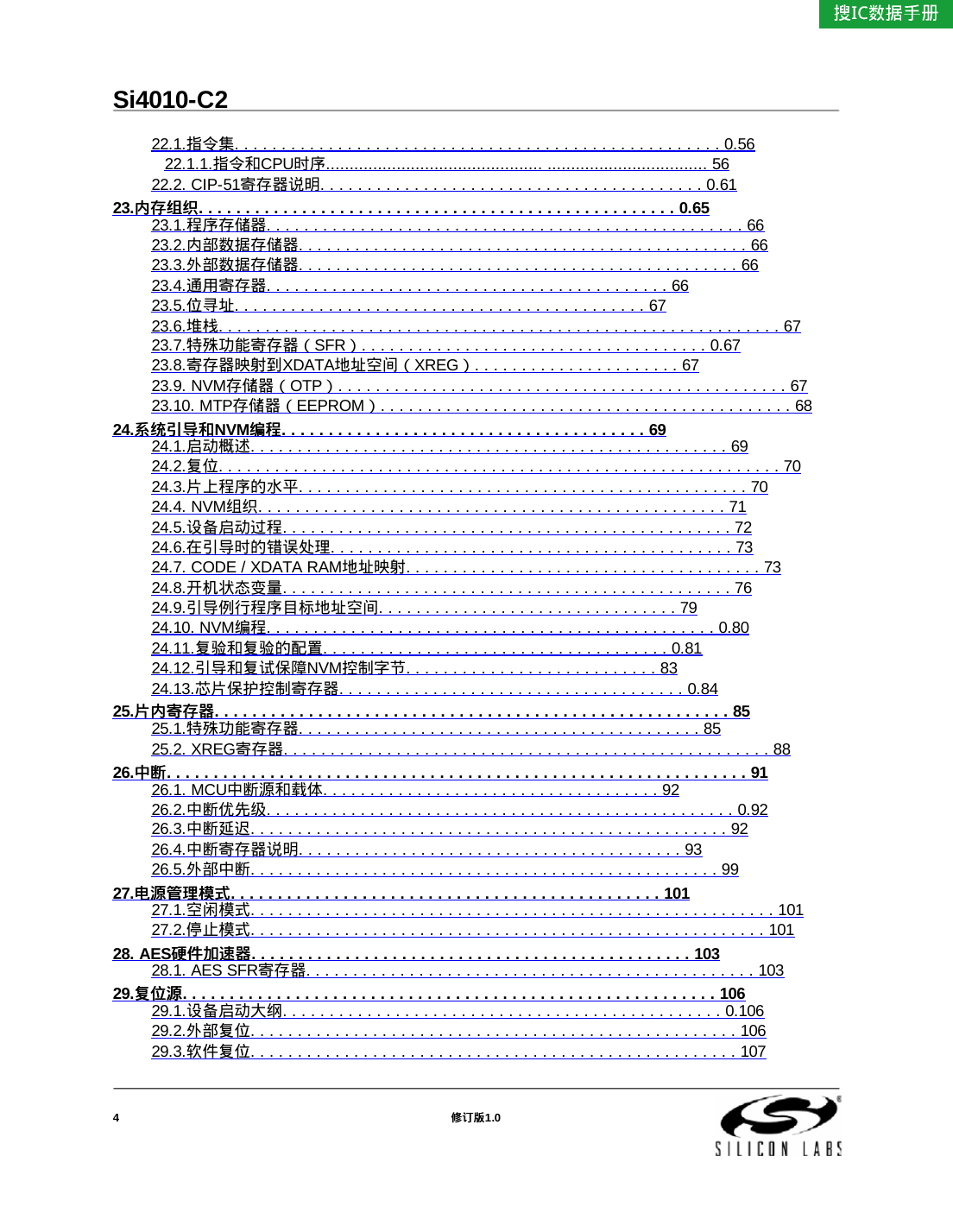

22.1.指令集. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.56
22.1.1.指令和CPU时序.............................................. .................................. 56
22.2. CIP-51寄存器说明. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.61
23.内存组织
内存组织. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.65
23.1.程序存储器. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66
23.2.内部数据存储器. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66
23.3.外部数据存储器. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66
23.4.通用寄存器. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66
23.5.位寻址. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67
23.6.堆栈. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67
23.7.特殊功能寄存器（SFR）. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.67
23.8.寄存器映射到XDATA地址空间（XREG）. . . . . . . . . . . . . . . . . . . . . . 67
23.9. NVM存储器（OTP）. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67
23.10. MTP存储器（EEPROM）. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68
24.系统引导和
系统引导和NVM编程编程. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69
24.1.启动概述. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69
24.2.复位. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70
24.3.片上程序的水平. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70
24.4. NVM组织. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 71
24.5.设备启动过程. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72
24.6.在引导时的错误处理. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73
24.7. CODE / XDATA RAM地址映射. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73
24.8.开机状态变量. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 76
24.9.引导例行程序目标地址空间. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 79
24.10. NVM编程. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.80
24.11.复验和复验的配置. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.81
24.12.引导和复试保障NVM控制字节. . . . . . . . . . . . . . . . . . . . . . . . . . . 83
24.13.芯片保护控制寄存器. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.84
25.片内寄存器
片内寄存器. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85
25.1.特殊功能寄存器. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85
25.2. XREG寄存器. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88
26.中断中断. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 91
26.1. MCU中断源和载体. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 92
26.2.中断优先级. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.92
26.3.中断延迟. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 92
26.4.中断寄存器说明. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 93
26.5.外部中断. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 99
27.电源管理模式
电源管理模式. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 101
27.1.空闲模式. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 101
27.2.停止模式. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 101
28. AES硬件加速器
硬件加速器. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 103
28.1. AES SFR寄存器. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 103
29.复位源复位源. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 106
29.1.设备启动大纲. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.106
29.2.外部复位. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 106
29.3.软件复位. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 107
4
修订版修订版1.0
Si4010-C2

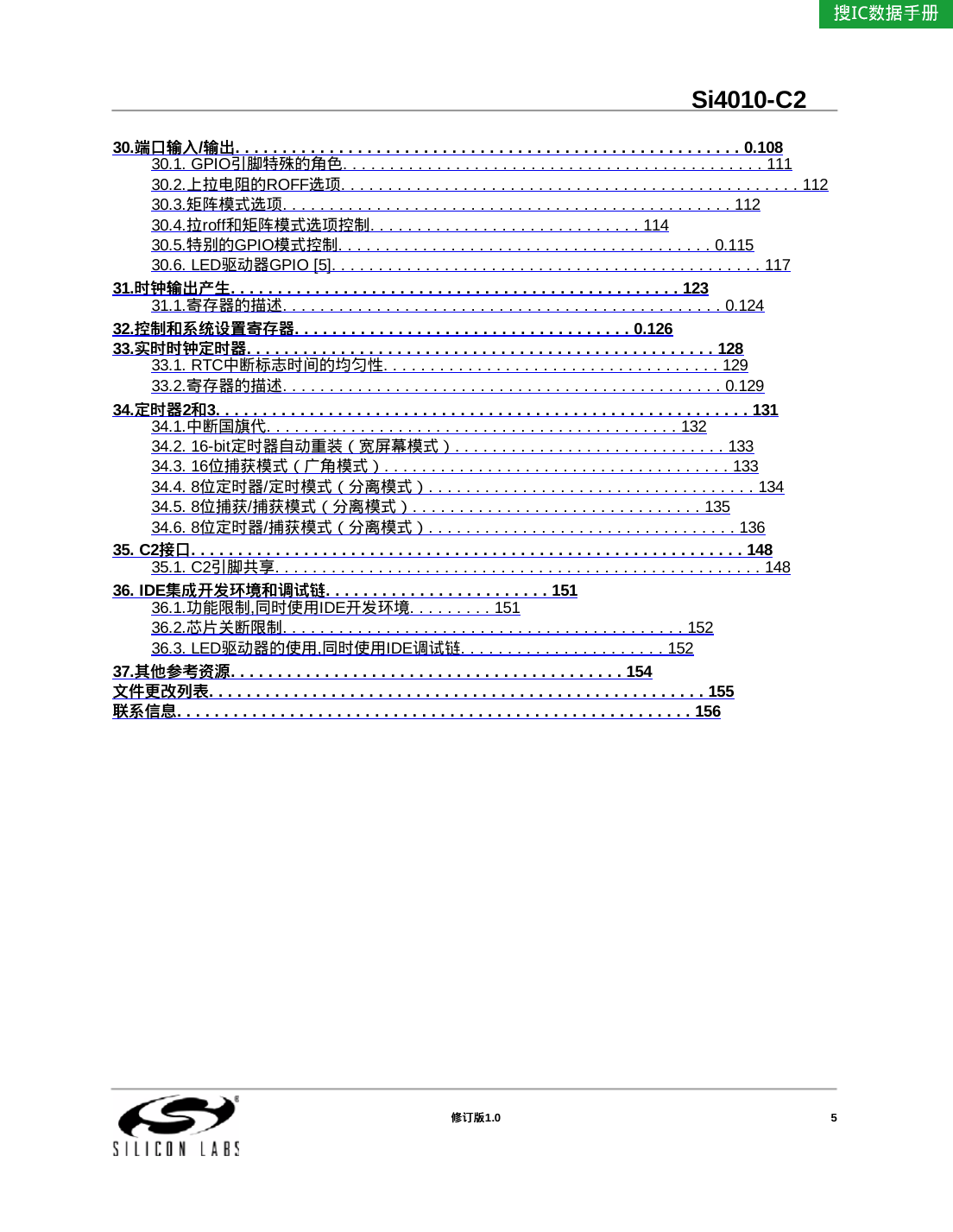

30.端口输入
端口输入/输出输出. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.108
30.1. GPIO引脚特殊的角色. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 111
30.2.上拉电阻的ROFF选项. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 112
30.3.矩阵模式选项. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 112
30.4.拉roff和矩阵模式选项控制. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 114
30.5.特别的GPIO模式控制. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.115
30.6. LED驱动器GPIO [5]. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 117
31.时钟输出产生
时钟输出产生. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 123
31.1.寄存器的描述. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.124
32.控制和系统设置寄存器
33.实时时钟定时器
控制和系统设置寄存器. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.126
实时时钟定时器. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 128
33.1. RTC中断标志时间的均匀性. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 129
33.2.寄存器的描述. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.129
34.定时器定时器2和和3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 131
34.1.中断国旗代. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 132
34.2. 16-bit定时器自动重装（宽屏幕模式）. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 133
34.3. 16位捕获模式（广角模式）. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 133
34.4. 8位定时器/定时模式（分离模式）. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 134
34.5. 8位捕获/捕获模式（分离模式）. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 135
34.6. 8位定时器/捕获模式（分离模式）. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 136
35. C2接口接口. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 148
35.1. C2引脚共享. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 148
36. IDE集成开发环境和调试链
集成开发环境和调试链. . . . . . . . . . . . . . . . . . . . . . . . 151
36.1.功能限制,同时使用IDE开发环境. . . . . . . . . 151
36.2.芯片关断限制. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 152
36.3. LED驱动器的使用,同时使用IDE调试链. . . . . . . . . . . . . . . . . . . . . . 152
其他参考资源. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 154
37.其他参考资源
文件更改列表. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 155
文件更改列表
联系信息. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 156
联系信息
修订版修订版1.0
5
Si4010-C2

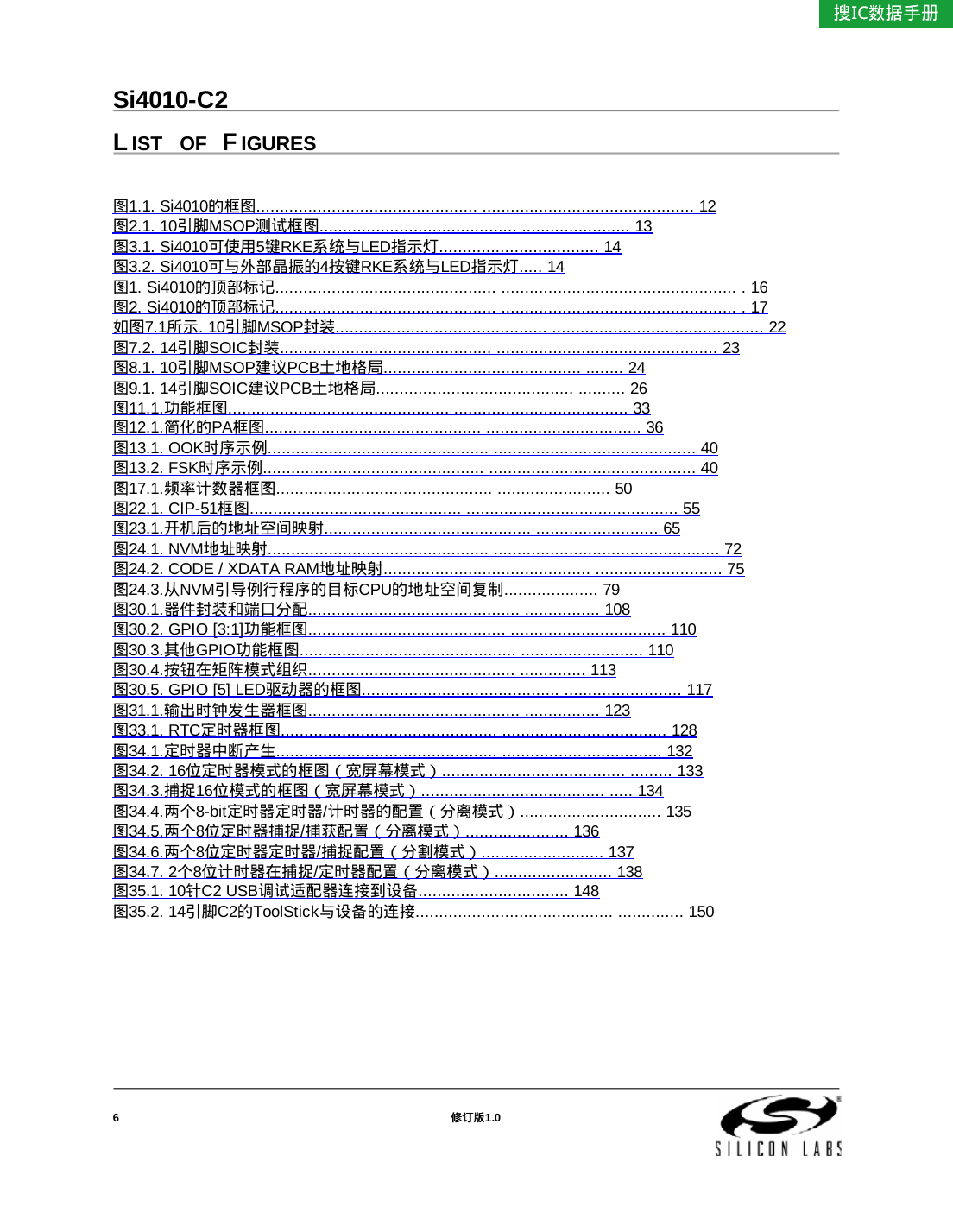

L IST OF F IGURES
图1.1. Si4010的框图............................................... ............................................. 12
图2.1. 10引脚MSOP测试框图.......................................... ....................... 13
图3.1. Si4010可使用5键RKE系统与LED指示灯.................................. 14
图3.2. Si4010可与外部晶振的4按键RKE系统与LED指示灯..... 14
图1. Si4010的顶部标记............................................... .................................................. . 16
图2. Si4010的顶部标记............................................... .................................................. . 17
如图7.1所示. 10引脚MSOP封装............................................. ............................................. 22
图7.2. 14引脚SOIC封装............................................. ............................................... 23
图8.1. 10引脚MSOP建议PCB土地格局.......................................... ........ 24
图9.1. 14引脚SOIC建议PCB土地格局.......................................... .......... 26
图11.1.功能框图............................................... ..................................... 33
图12.1.简化的PA框图.............................................. ................................. 36
图13.1. OOK时序示例............................................... ........................................... 40
图13.2. FSK时序示例............................................... ............................................ 40
图17.1.频率计数器框图.............................................. ........................ 50
图22.1. CIP-51框图............................................. ............................................. 55
图23.1.开机后的地址空间映射............................................ .......................... 65
图24.1. NVM地址映射............................................... ................................................ 72
图24.2. CODE / XDATA RAM地址映射............................................ ........................... 75
图24.3.从NVM引导例行程序的目标CPU的地址空间复制.................... 79
图30.1.器件封装和端口分配............................................. ................ 108
图30.2. GPIO [3:1]功能框图.......................................... ................................. 110
图30.3.其他GPIO功能框图.............................................. .......................... 110
图30.4.按钮在矩阵模式组织............................................ .............. 113
图30.5. GPIO [5] LED驱动器的框图.......................................... ......................... 117
图31.1.输出时钟发生器框图............................................. ................ 123
图33.1. RTC定时器框图.............................................. ................................... 128
图34.1.定时器中断产生............................................... .................................. 132
图34.2. 16位定时器模式的框图（宽屏幕模式）....................................... ......... 133
图34.3.捕捉16位模式的框图（宽屏幕模式）....................................... ..... 134
图34.4.两个8-bit定时器定时器/计时器的配置（分离模式）.............................. 135
图34.5.两个8位定时器捕捉/捕获配置（分离模式）...................... 136
图34.6.两个8位定时器定时器/捕捉配置（分割模式）.......................... 137
图34.7. 2个8位计时器在捕捉/定时器配置（分离模式）......................... 138
图35.1. 10针C2 USB调试适配器连接到设备................................ 148
图35.2. 14引脚C2的ToolStick与设备的连接.......................................... .............. 150
6
修订版修订版1.0

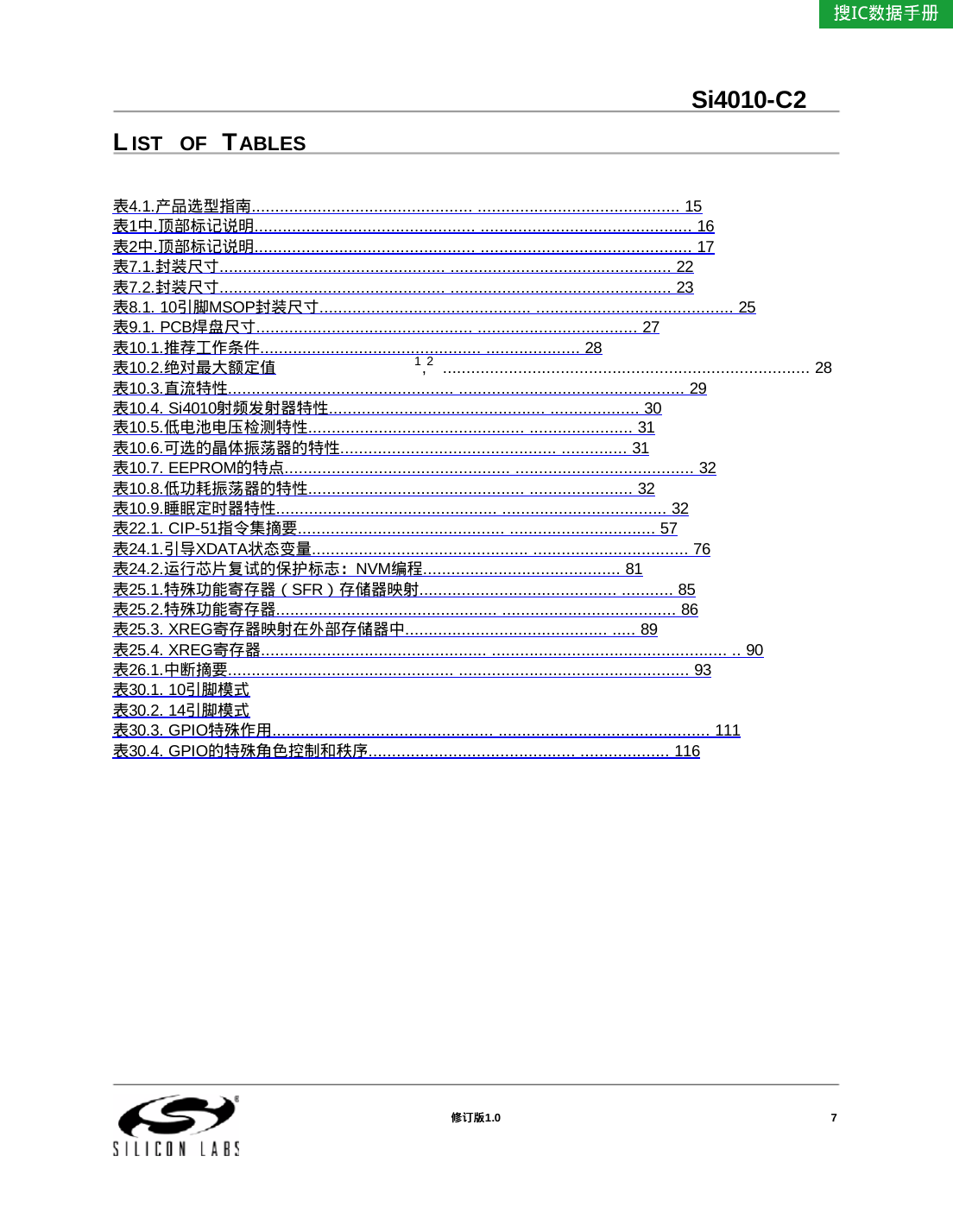

L IST OF TABLES
Si4010-C2
1,2 .............................................................................. 28
表4.1.产品选型指南............................................... ........................................... 15
表1中.顶部标记说明............................................... ............................................. 16
表2中.顶部标记说明............................................... ............................................. 17
表7.1.封装尺寸................................................ ............................................... 22
表7.2.封装尺寸................................................ ............................................... 23
表8.1. 10引脚MSOP封装尺寸............................................. .......................................... 25
表9.1. PCB焊盘尺寸.............................................. .................................. 27
表10.1.推荐工作条件............................................... .................... 28
表10.2.绝对最大额定值
表10.3.直流特性................................................ ................................................ 29
表10.4. Si4010射频发射器特性.............................................. ................... 30
表10.5.低电池电压检测特性.............................................. ...................... 31
表10.6.可选的晶体振荡器的特性.............................................. .............. 31
表10.7. EEPROM的特点................................................ ...................................... 32
表10.8.低功耗振荡器的特性.............................................. ...................... 32
表10.9.睡眠定时器特性............................................... ................................... 32
表22.1. CIP-51指令集摘要............................................ ............................... 57
表24.1.引导XDATA状态变量.............................................. ................................. 76
表24.2.运行芯片复试的保护标志：NVM编程.......................................... 81
表25.1.特殊功能寄存器（SFR）存储器映射.......................................... ........... 85
表25.2.特殊功能寄存器............................................... ..................................... 86
表25.3. XREG寄存器映射在外部存储器中........................................... ..... 89
表25.4. XREG寄存器................................................ .................................................. .. 90
表26.1.中断摘要................................................ ................................................. 93
表30.1. 10引脚模式
表30.2. 14引脚模式
表30.3. GPIO特殊作用............................................... ............................................. 111
表30.4. GPIO的特殊角色控制和秩序............................................ ................... 116
修订版修订版1.0
7
Si4010-C2
L IST OF XREG
EGISTERS
XREG定义12.2. wPA_CAP ................................................. ......................................... 38
XREG定义12.3. bPA_TRIM ................................................. ......................................... 39
XREG定义15.1. bLPOSC_TRIM ................................................. ................................. 47
XREG定义16.1. bXO_CTRL ................................................. ........................................ 49
XREG定义17.3. IFC_COUNT ................................................. ...................................... 53
XREG定义23.1. abMTP_RDATA [16] ....... ............................. 68
8
修订版修订版1.0
相关推荐
2023年江西萍乡中考道德与法治真题及答案.doc
2012年重庆南川中考生物真题及答案.doc
2013年江西师范大学地理学综合及文艺理论基础考研真题.doc
2020年四川甘孜小升初语文真题及答案I卷.doc
2020年注册岩土工程师专业基础考试真题及答案.doc
2023-2024学年福建省厦门市九年级上学期数学月考试题及答案.doc
2021-2022学年辽宁省沈阳市大东区九年级上学期语文期末试题及答案.doc
2022-2023学年北京东城区初三第一学期物理期末试卷及答案.doc
2018上半年江西教师资格初中地理学科知识与教学能力真题及答案.doc
2012年河北国家公务员申论考试真题及答案-省级.doc
2020-2021学年江苏省扬州市江都区邵樊片九年级上学期数学第一次质量检测试题及答案.doc
2022下半年黑龙江教师资格证中学综合素质真题及答案.doc
