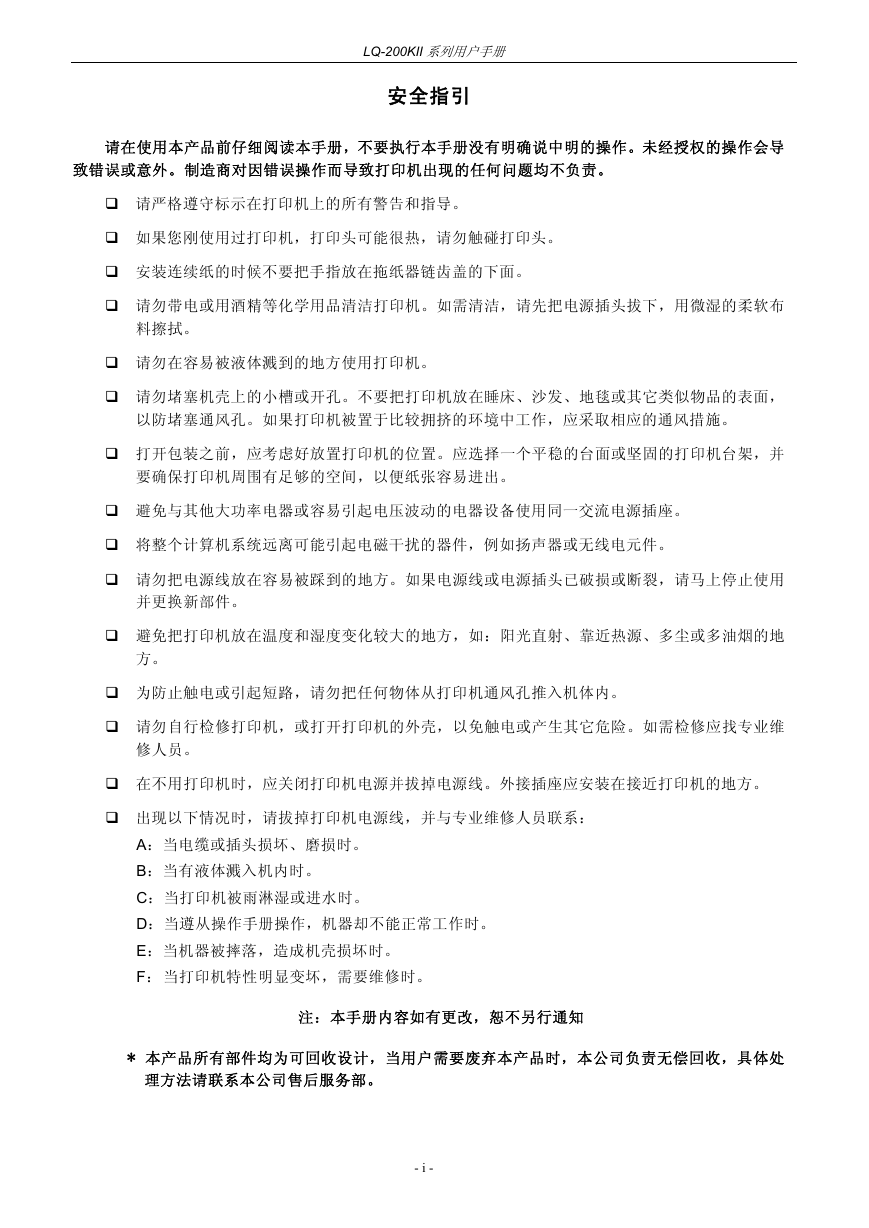

LQ-200KII 系列用户手册安全指引请在使用本产品前仔细阅读本手册，不要执行本手册没有明确说中明的操作。未经授权的操作会导致错误或意外。制造商对因错误操作而导致打印机出现的任何问题均不负责。请严格遵守标示在打印机上的所有警告和指导。如果您刚使用过打印机，打印头可能很热，请勿触碰打印头。安装连续纸的时候不要把手指放在拖纸器链齿盖的下面。请勿带电或用酒精等化学用品清洁打印机。如需清洁，请先把电源插头拔下，用微湿的柔软布料擦拭。请勿在容易被液体溅到的地方使用打印机。请勿堵塞机壳上的小槽或开孔。不要把打印机放在睡床、沙发、地毯或其它类似物品的表面，以防堵塞通风孔。如果打印机被置于比较拥挤的环境中工作，应采取相应的通风措施。打开包装之前，应考虑好放置打印机的位置。应选择一个平稳的台面或坚固的打印机台架，并要确保打印机周围有足够的空间，以便纸张容易进出。避免与其他大功率电器或容易引起电压波动的电器设备使用同一交流电源插座。将整个计算机系统远离可能引起电磁干扰的器件，例如扬声器或无线电元件。请勿把电源线放在容易被踩到的地方。如果电源线或电源插头已破损或断裂，请马上停止使用并更换新部件。避免把打印机放在温度和湿度变化较大的地方，如：阳光直射、靠近热源、多尘或多油烟的地方。为防止触电或引起短路，请勿把任何物体从打印机通风孔推入机体内。请勿自行检修打印机，或打开打印机的外壳，以免触电或产生其它危险。如需检修应找专业维修人员。在不用打印机时，应关闭打印机电源并拔掉电源线。外接插座应安装在接近打印机的地方。出现以下情况时，请拔掉打印机电源线，并与专业维修人员联系： A：当电缆或插头损坏、磨损时。 B：当有液体溅入机内时。 C：当打印机被雨淋湿或进水时。 D：当遵从操作手册操作，机器却不能正常工作时。 E：当机器被摔落，造成机壳损坏时。 F：当打印机特性明显变坏，需要维修时。注：本手册内容如有更改，恕不另行通知 * 本产品所有部件均为可回收设计，当用户需要废弃本产品时，本公司负责无偿回收，具体处理方法请联系本公司售后服务部。 - i -

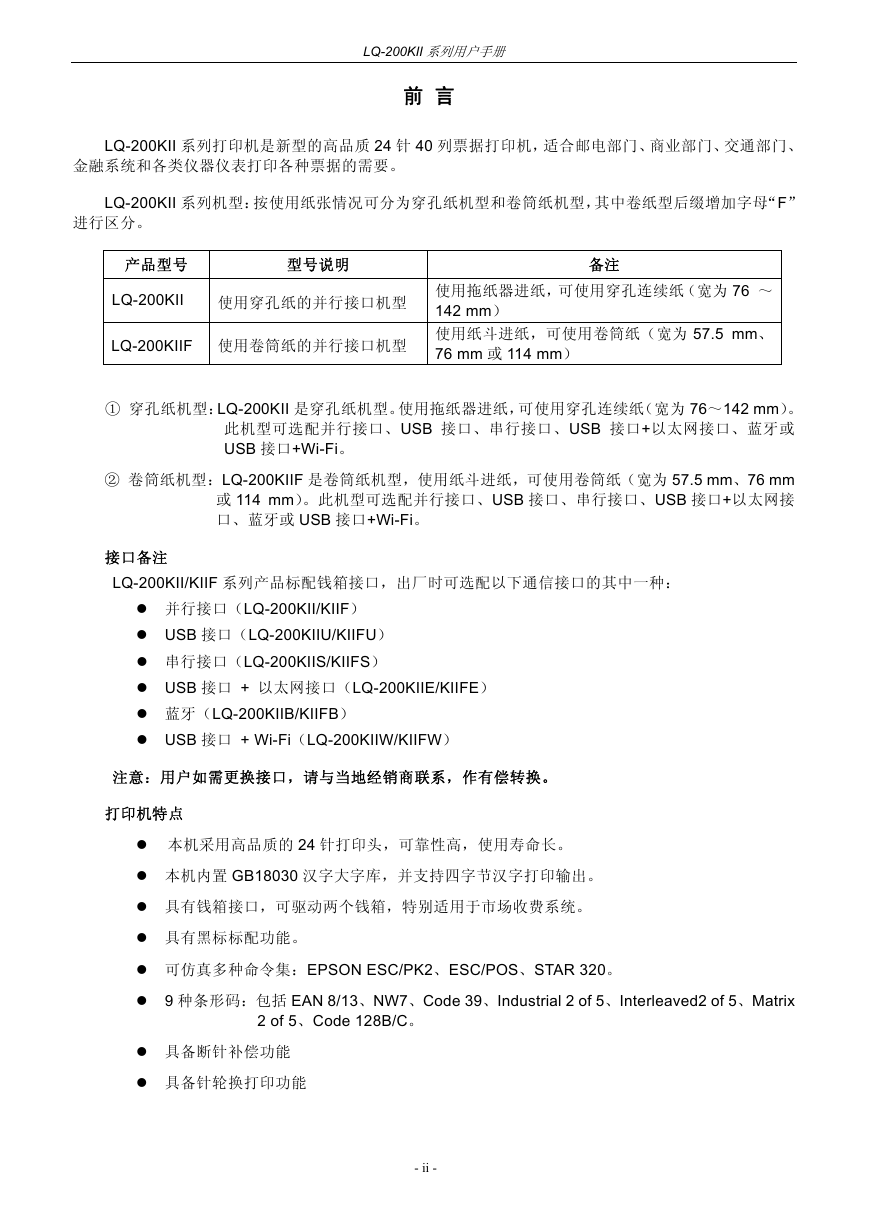

LQ-200KII 系列用户手册前言 LQ-200KII 系列打印机是新型的高品质 24 针 40 列票据打印机，适合邮电部门、商业部门、交通部门、金融系统和各类仪器仪表打印各种票据的需要。 LQ-200KII 系列机型：按使用纸张情况可分为穿孔纸机型和卷筒纸机型，其中卷纸型后缀增加字母“F” 进行区分。产品型号型号说明备注 LQ-200KII 使用穿孔纸的并行接口机型 LQ-200KIIF 使用卷筒纸的并行接口机型使用拖纸器进纸，可使用穿孔连续纸（宽为 76 ～ 142 mm）使用纸斗进纸，可使用卷筒纸（宽为 57.5 mm、 76 mm 或 114 mm） ① 穿孔纸机型：LQ-200KII 是穿孔纸机型。使用拖纸器进纸，可使用穿孔连续纸（宽为 76～142 mm）。此机型可选配并行接口、USB 接口、串行接口、USB 接口+以太网接口、蓝牙或 USB 接口+Wi-Fi。 ② 卷筒纸机型：LQ-200KIIF 是卷筒纸机型，使用纸斗进纸，可使用卷筒纸（宽为 57.5 mm、76 mm 或 114 mm）。此机型可选配并行接口、USB 接口、串行接口、USB 接口+以太网接口、蓝牙或 USB 接口+Wi-Fi。接口备注 LQ-200KII/KIIF 系列产品标配钱箱接口，出厂时可选配以下通信接口的其中一种：并行接口（LQ-200KII/KIIF） USB 接口（LQ-200KIIU/KIIFU）串行接口（LQ-200KIIS/KIIFS） USB 接口 + 以太网接口（LQ-200KIIE/KIIFE）蓝牙（LQ-200KIIB/KIIFB） USB 接口 + Wi-Fi（LQ-200KIIW/KIIFW）注意：用户如需更换接口，请与当地经销商联系，作有偿转换。打印机特点本机采用高品质的 24 针打印头，可靠性高，使用寿命长。本机内置 GB18030 汉字大字库，并支持四字节汉字打印输出。具有钱箱接口，可驱动两个钱箱，特别适用于市场收费系统。具有黑标标配功能。可仿真多种命令集：EPSON ESC/PK2、ESC/POS、STAR 320。 9 种条形码：包括 EAN 8/13、NW7、Code 39、Industrial 2 of 5、Interleaved2 of 5、Matrix 2 of 5、Code 128B/C。具备断针补偿功能具备针轮换打印功能 - ii -

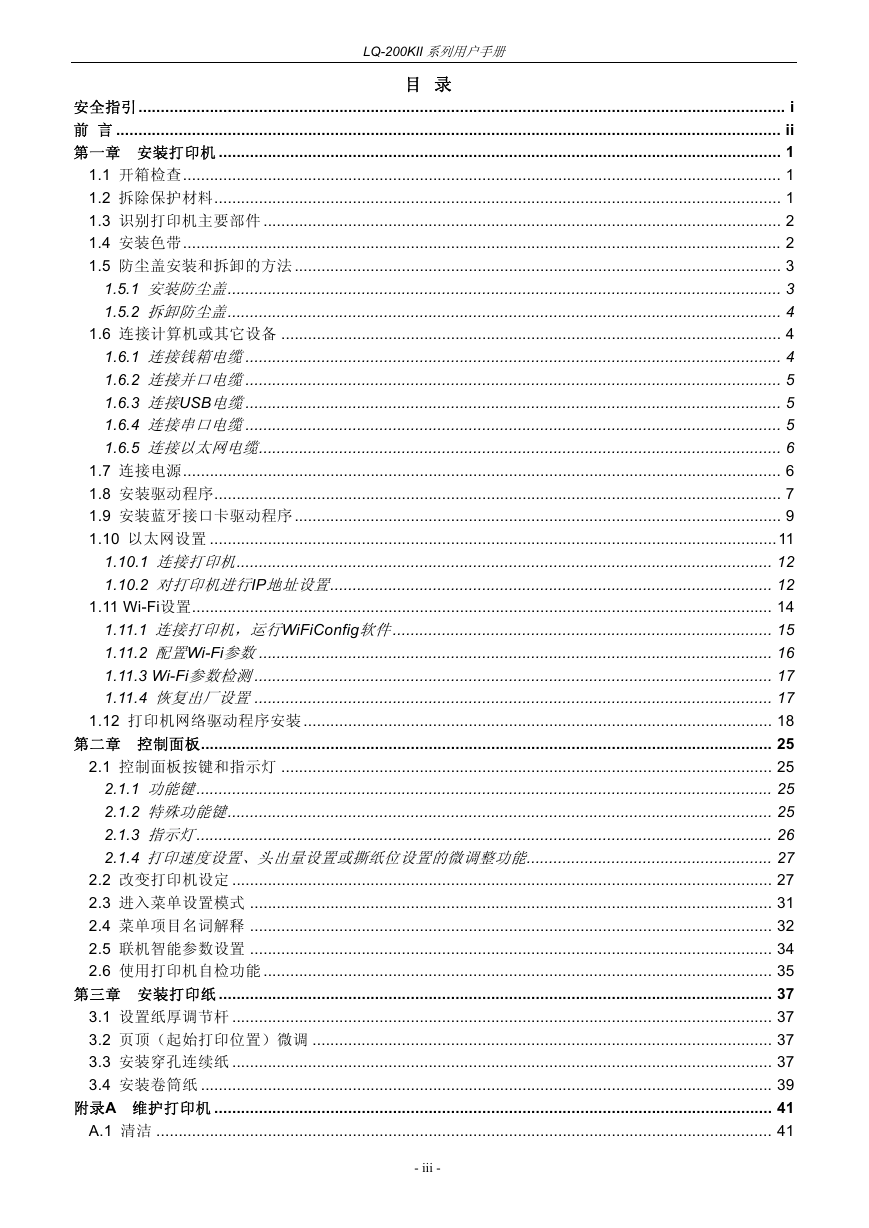

LQ-200KII 系列用户手册目录安全指引................................................................................................................................................. i 前言 ..................................................................................................................................................... ii 第一章安装打印机 .............................................................................................................................. 1 1.1 开箱检查...................................................................................................................................... 1 1.2 拆除保护材料............................................................................................................................... 1 1.3 识别打印机主要部件 .................................................................................................................... 2 1.4 安装色带...................................................................................................................................... 2 1.5 防尘盖安装和拆卸的方法 ............................................................................................................. 3 1.5.1 安装防尘盖............................................................................................................................ 3 1.5.2 拆卸防尘盖............................................................................................................................ 4 1.6 连接计算机或其它设备 ................................................................................................................ 4 1.6.1 连接钱箱电缆........................................................................................................................ 4 1.6.2 连接并口电缆........................................................................................................................ 5 1.6.3 连接USB电缆........................................................................................................................ 5 1.6.4 连接串口电缆........................................................................................................................ 5 1.6.5 连接以太网电缆..................................................................................................................... 6 1.7 连接电源...................................................................................................................................... 6 1.8 安装驱动程序............................................................................................................................... 7 1.9 安装蓝牙接口卡驱动程序 ............................................................................................................. 9 1.10 以太网设置 ...............................................................................................................................11 1.10.1 连接打印机........................................................................................................................ 12 1.10.2 对打印机进行IP地址设置................................................................................................... 12 1.11 Wi-Fi设置.................................................................................................................................. 14 1.11.1 连接打印机，运行WiFiConfig软件..................................................................................... 15 1.11.2 配置Wi-Fi参数................................................................................................................... 16 1.11.3 Wi-Fi参数检测.................................................................................................................... 17 1.11.4 恢复出厂设置.................................................................................................................... 17 1.12 打印机网络驱动程序安装 ......................................................................................................... 18 第二章控制面板................................................................................................................................ 25 2.1 控制面板按键和指示灯 .............................................................................................................. 25 2.1.1 功能键................................................................................................................................. 25 2.1.2 特殊功能键.......................................................................................................................... 25 2.1.3 指示灯................................................................................................................................. 26 2.1.4 打印速度设置、头出量设置或撕纸位设置的微调整功能....................................................... 27 2.2 改变打印机设定 ......................................................................................................................... 27 2.3 进入菜单设置模式 ..................................................................................................................... 31 2.4 菜单项目名词解释 ..................................................................................................................... 32 2.5 联机智能参数设置 ..................................................................................................................... 34 2.6 使用打印机自检功能 .................................................................................................................. 35 第三章安装打印纸 ............................................................................................................................ 37 3.1 设置纸厚调节杆 ......................................................................................................................... 37 3.2 页顶（起始打印位置）微调 ....................................................................................................... 37 3.3 安装穿孔连续纸 ......................................................................................................................... 37 3.4 安装卷筒纸 ................................................................................................................................ 39 附录A 维护打印机 ............................................................................................................................. 41 A.1 清洁 .......................................................................................................................................... 41 - iii -

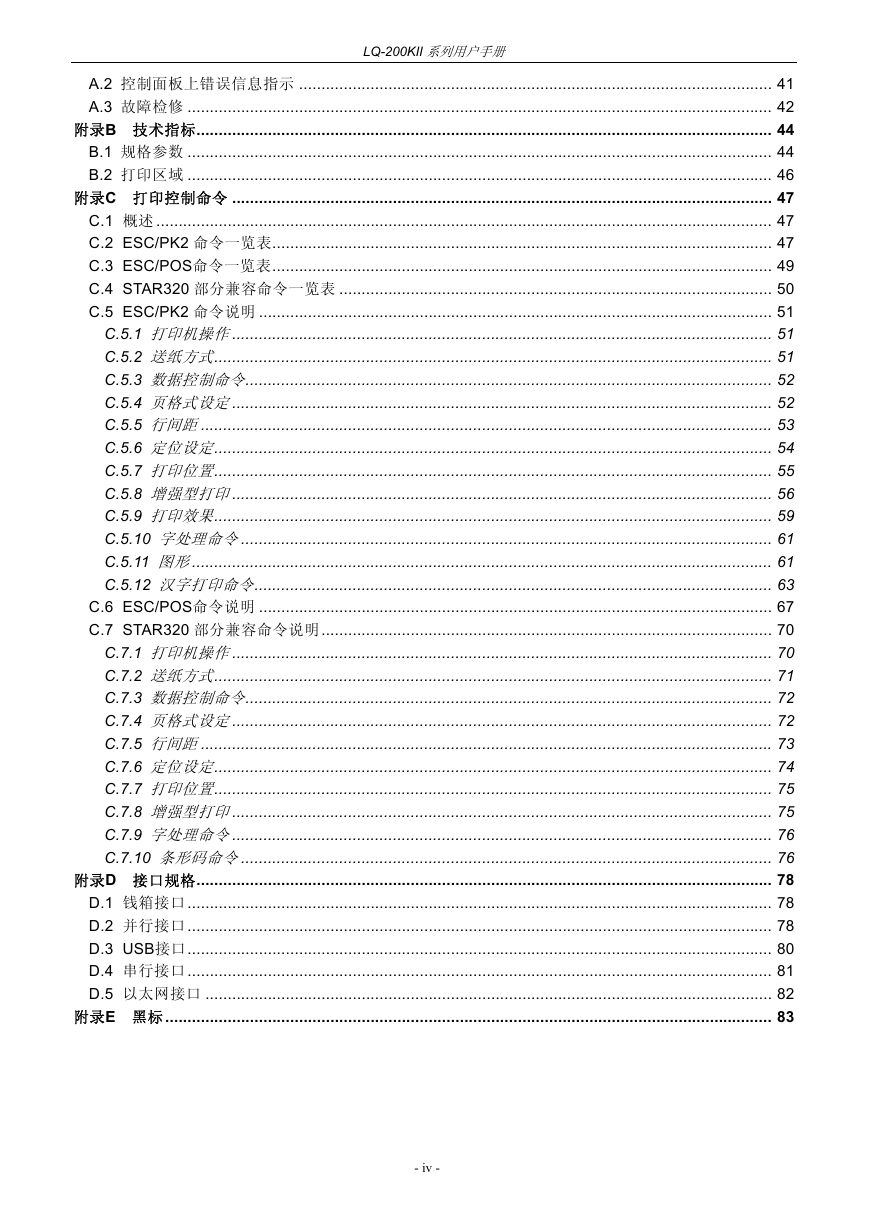

LQ-200KII 系列用户手册 A.2 控制面板上错误信息指示 .......................................................................................................... 41 A.3 故障检修 ................................................................................................................................... 42 附录B 技术指标................................................................................................................................. 44 B.1 规格参数 ................................................................................................................................... 44 B.2 打印区域 ................................................................................................................................... 46 附录C 打印控制命令 ......................................................................................................................... 47 C.1 概述 .......................................................................................................................................... 47 C.2 ESC/PK2 命令一览表................................................................................................................ 47 C.3 ESC/POS命令一览表................................................................................................................ 49 C.4 STAR320 部分兼容命令一览表 ................................................................................................. 50 C.5 ESC/PK2 命令说明 ................................................................................................................... 51 C.5.1 打印机操作......................................................................................................................... 51 C.5.2 送纸方式............................................................................................................................. 51 C.5.3 数据控制命令...................................................................................................................... 52 C.5.4 页格式设定......................................................................................................................... 52 C.5.5 行间距................................................................................................................................ 53 C.5.6 定位设定............................................................................................................................. 54 C.5.7 打印位置............................................................................................................................. 55 C.5.8 增强型打印......................................................................................................................... 56 C.5.9 打印效果............................................................................................................................. 59 C.5.10 字处理命令....................................................................................................................... 61 C.5.11 图形.................................................................................................................................. 61 C.5.12 汉字打印命令.................................................................................................................... 63 C.6 ESC/POS命令说明 ................................................................................................................... 67 C.7 STAR320 部分兼容命令说明..................................................................................................... 70 C.7.1 打印机操作......................................................................................................................... 70 C.7.2 送纸方式............................................................................................................................. 71 C.7.3 数据控制命令...................................................................................................................... 72 C.7.4 页格式设定......................................................................................................................... 72 C.7.5 行间距................................................................................................................................ 73 C.7.6 定位设定............................................................................................................................. 74 C.7.7 打印位置............................................................................................................................. 75 C.7.8 增强型打印......................................................................................................................... 75 C.7.9 字处理命令......................................................................................................................... 76 C.7.10 条形码命令....................................................................................................................... 76 附录D 接口规格................................................................................................................................. 78 D.1 钱箱接口................................................................................................................................... 78 D.2 并行接口................................................................................................................................... 78 D.3 USB接口................................................................................................................................... 80 D.4 串行接口................................................................................................................................... 81 D.5 以太网接口 ............................................................................................................................... 82 附录E 黑标 ........................................................................................................................................ 83 - iv -

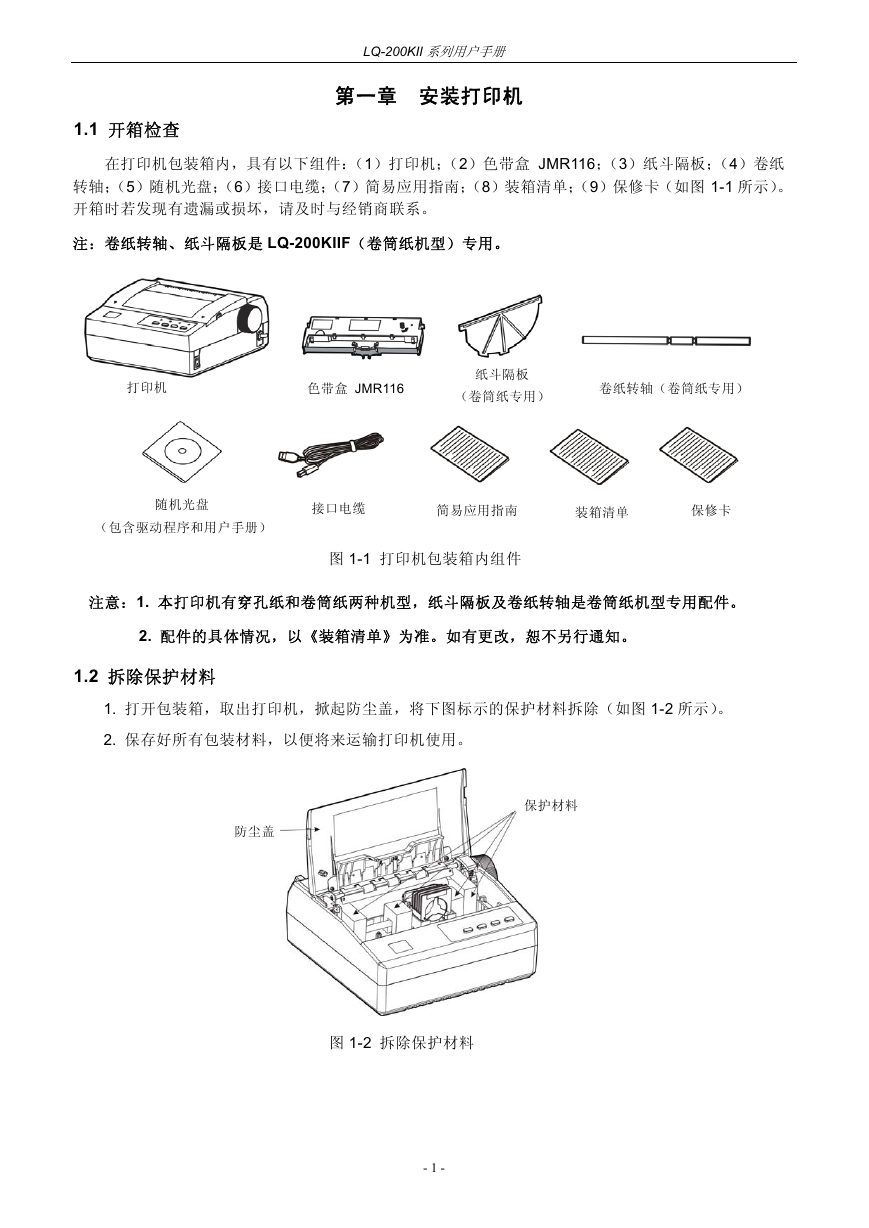

LQ-200KII 系列用户手册第一章安装打印机 1.1 开箱检查在打印机包装箱内，具有以下组件：（1）打印机；（2）色带盒 JMR116；（3）纸斗隔板；（4）卷纸转轴；（5）随机光盘；（6）接口电缆；（7）简易应用指南；（8）装箱清单；（9）保修卡（如图 1-1 所示）。开箱时若发现有遗漏或损坏，请及时与经销商联系。注：卷纸转轴、纸斗隔板是 LQ-200KIIF（卷筒纸机型）专用。打印机色带盒 JMR116 纸斗隔板（卷筒纸专用）卷纸转轴（卷筒纸专用）随机光盘（包含驱动程序和用户手册）接口电缆简易应用指南装箱清单保修卡图 1-1 打印机包装箱内组件注意：1. 本打印机有穿孔纸和卷筒纸两种机型，纸斗隔板及卷纸转轴是卷筒纸机型专用配件。 2. 配件的具体情况，以《装箱清单》为准。如有更改，恕不另行通知。 1.2 拆除保护材料 1. 打开包装箱，取出打印机，掀起防尘盖，将下图标示的保护材料拆除（如图 1-2 所示）。 2. 保存好所有包装材料，以便将来运输打印机使用。防尘盖保护材料图 1-2 拆除保护材料 - 1 -

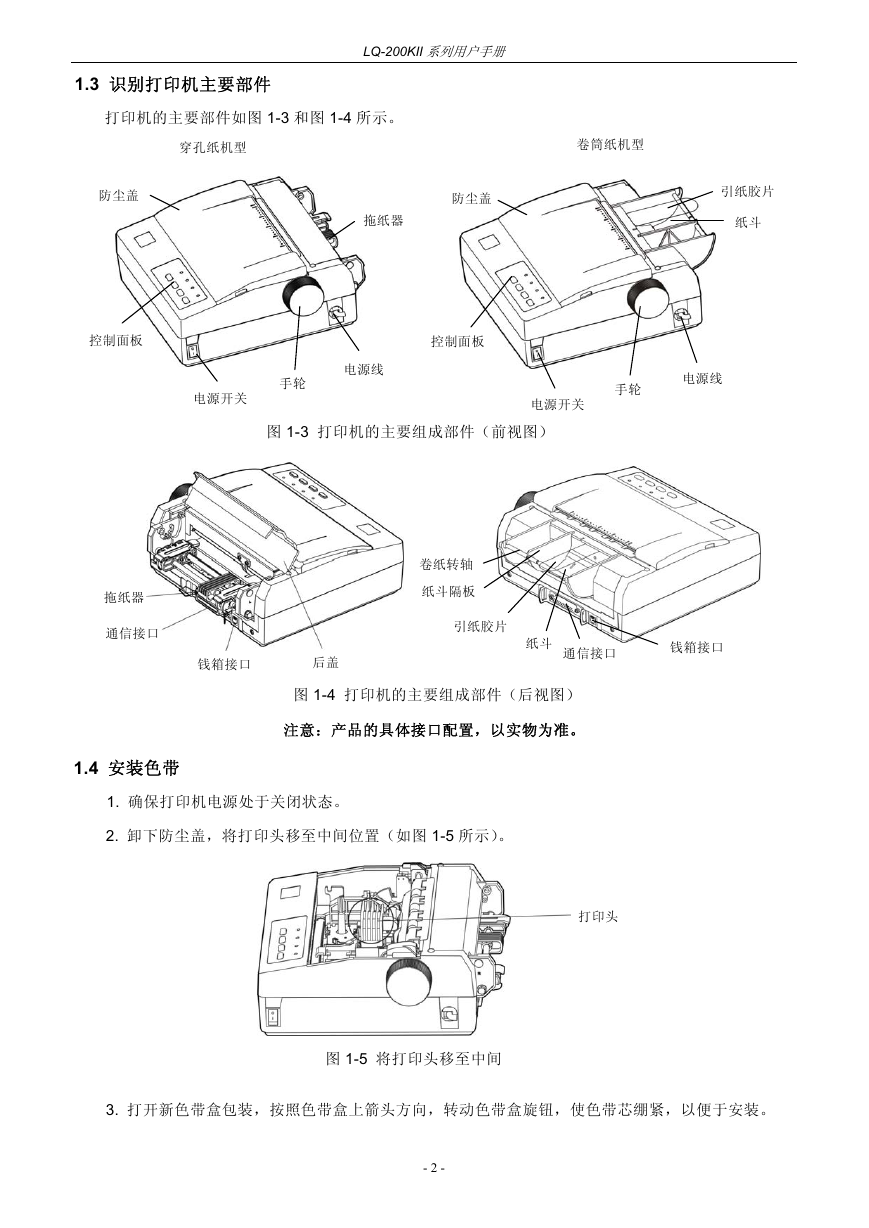

1.3 识别打印机主要部件打印机的主要部件如图 1-3 和图 1-4 所示。 LQ-200KII 系列用户手册穿孔纸机型电源开关钱箱接口控制面板防尘盖拖纸器通信接口 1.4 安装色带防尘盖拖纸器引纸胶片纸斗卷筒纸机型控制面板电源线手轮手轮电源线电源开关图 1-3 打印机的主要组成部件（前视图）卷纸转轴纸斗隔板引纸胶片后盖纸斗通信接口钱箱接口图 1-4 打印机的主要组成部件（后视图）注意：产品的具体接口配置，以实物为准。 1. 确保打印机电源处于关闭状态。 2. 卸下防尘盖，将打印头移至中间位置（如图 1-5 所示）。打印头图 1-5 将打印头移至中间 3. 打开新色带盒包装，按照色带盒上箭头方向，转动色带盒旋钮，使色带芯绷紧，以便于安装。 - 2 -

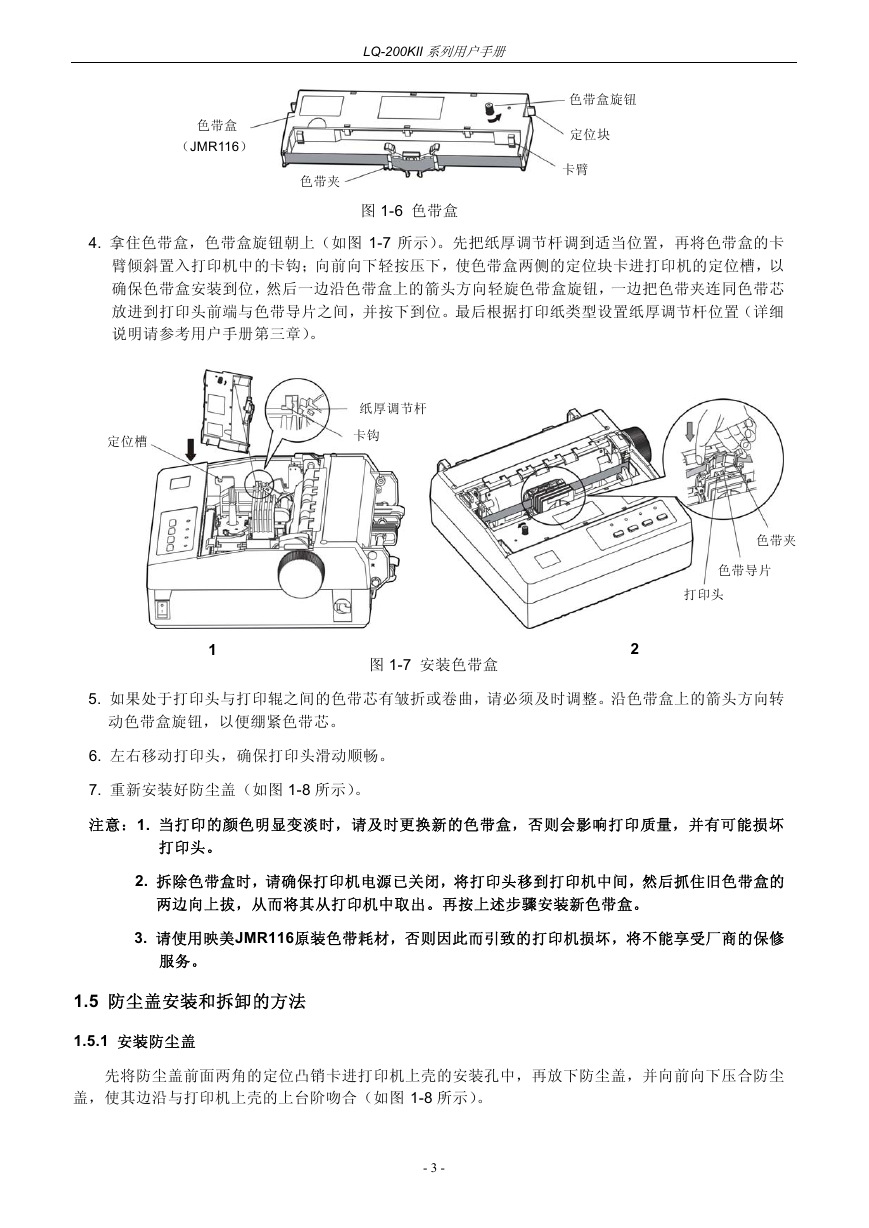

LQ-200KII 系列用户手册色带盒（JMR116）色带夹图 1-6 色带盒色带盒旋钮定位块卡臂 4. 拿住色带盒，色带盒旋钮朝上（如图 1-7 所示）。先把纸厚调节杆调到适当位置，再将色带盒的卡臂倾斜置入打印机中的卡钩；向前向下轻按压下，使色带盒两侧的定位块卡进打印机的定位槽，以确保色带盒安装到位，然后一边沿色带盒上的箭头方向轻旋色带盒旋钮，一边把色带夹连同色带芯放进到打印头前端与色带导片之间，并按下到位。最后根据打印纸类型设置纸厚调节杆位置（详细说明请参考用户手册第三章）。定位槽纸厚调节杆卡钩色带夹色带导片打印头 1 图 1-7 安装色带盒 2 5. 如果处于打印头与打印辊之间的色带芯有皱折或卷曲，请必须及时调整。沿色带盒上的箭头方向转动色带盒旋钮，以便绷紧色带芯。 6. 左右移动打印头，确保打印头滑动顺畅。 7. 重新安装好防尘盖（如图 1-8 所示）。注意：1. 当打印的颜色明显变淡时，请及时更换新的色带盒，否则会影响打印质量，并有可能损坏打印头。 2. 拆除色带盒时，请确保打印机电源已关闭，将打印头移到打印机中间，然后抓住旧色带盒的两边向上拔，从而将其从打印机中取出。再按上述步骤安装新色带盒。 3. 请使用映美JMR116原装色带耗材，否则因此而引致的打印机损坏，将不能享受厂商的保修服务。 1.5 防尘盖安装和拆卸的方法 1.5.1 安装防尘盖先将防尘盖前面两角的定位凸销卡进打印机上壳的安装孔中，再放下防尘盖，并向前向下压合防尘盖，使其边沿与打印机上壳的上台阶吻合（如图 1-8 所示）。 - 3 -
