仅供内部使用

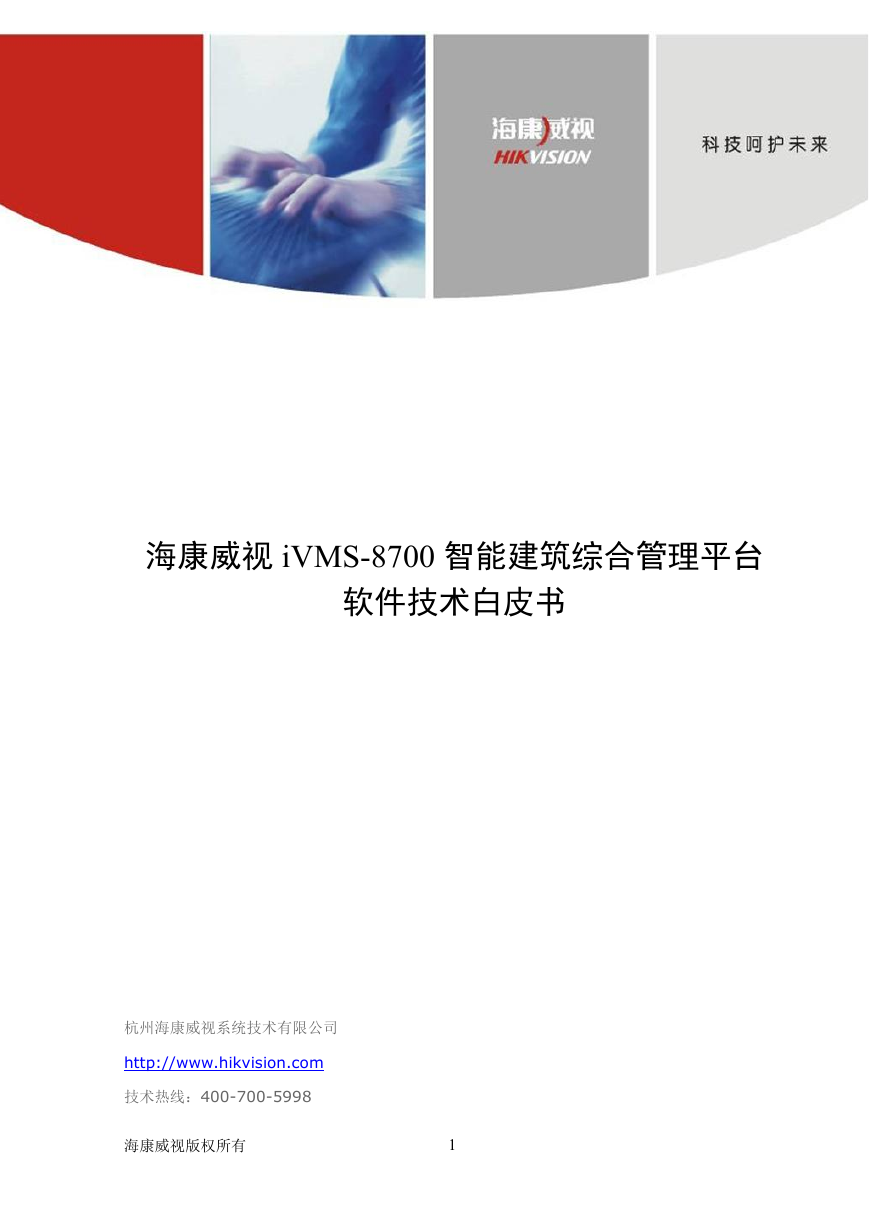

海康威视 iVMS-8700 智能建筑综合管理平台
软件技术白皮书
杭州海康威视系统技术有限公司
http://www.hikvision.com
技术热线:400-700-5998
海康威视版权所有
1
仅供内部使用
声明
版权信息
商标信息
技术支持
海康威视版权所有
2
仅供内部使用
目录
1. 系统概述....................................................................................................................................................5
1.1 概述......................................................................................................................................................... 5
1.2 系统特色................................................................................................................................................. 5
2. 架构设计....................................................................................................................................................6
2.1 系统组成................................................................................................................................................. 6
2.2 系统架构................................................................................................................................................. 7
3. 平台组成....................................................................................................................................................8
3.1 中心管理服务器..................................................................................................................................... 8
3.2 功能服务器 ............................................................................................................................................. 9
3.2.1 存储管理服务器.............................................................................................................................9
3.2.2 网络存储服务器.............................................................................................................................9
3.2.3 流媒体服务器...............................................................................................................................10
3.2.4 移动接入网关服务器...................................................................................错误!未定义书签。
3.2.5 报警服务器...................................................................................................................................10
3.2.6 电视墙服务器...............................................................................................................................11
3.2.7 设备接入服务器...........................................................................................................................11
3.2.8 网络管理服务器...........................................................................................................................12
4. 平台功能..................................................................................................................................................13
4.1 中心管理服务器................................................................................................................................... 13
4.1.1 组织资源.......................................................................................................................................13
4.1.2 用户管理.......................................................................................................................................16
4.1.3 视频管理.......................................................................................................................................17
4.1.4 一卡通管理...................................................................................................................................18
4.1.5 报警管理.......................................................................................................................................20
4.1.6 地图管理.......................................................................................................................................22
4.1.7 网络管理.......................................................................................................................................23
4.1.8 日志检索.......................................................................................................................................24
4.1.9 系统配置.......................................................................................................................................25
C/S 客户端.............................................................................................................................................26
4.2.1 视频系统.......................................................................................................................................26
4.2.2 一卡通...........................................................................................................................................28
4.2.3 动力环境.......................................................................................................................................29
4.2.4 报警中心.......................................................................................................................................29
4.2.5 电子地图.......................................................................................................................................30
4.2.6 电视墙...........................................................................................................................................32
4.2.7 网络管理.......................................................................................................................................32
4.2.8 预案执行.......................................................................................................................................32
4.2.9 查询统计.......................................................................................................错误!未定义书签。
4.2
海康威视版权所有
3
仅供内部使用
4.2.10 工具...............................................................................................................................................32
4.2.11 系统参数配置...............................................................................................................................33
4.2.12 其他...............................................................................................................................................34
4.3
B/S 客户端.............................................................................................................................................34
4.4 大屏客户端 ........................................................................................................................................... 34
4.5 手机客户端 ........................................................................................................................................... 36
5. 平台部署及配置使用...............................................................................................................................36
6. 术语和缩写..............................................................................................................................................45
7. 参考资料..................................................................................................................................................46
8. 修订记录..................................................................................................................................................47
海康威视版权所有
4
仅供内部使用
1. 系统概述
1.1 概述
iVMS-8700 智能建筑综合管理平台是一套“集成化”、“数字化”、“智能化”的安防
综合管理集成平台,整合了视频监控、入侵报警,门禁、巡更、停车场系统、消防报警、
等系统,并对实现一个平台下多个子系统的统一管理与相互之间的联动,使整个智能建
筑真正实现了“一体化、智能化”管理,加强智能建筑的管理效果。
海康威视 iVMS-8700 智能建筑综合管理平台,是自主研发的基于 SOA 系统架构的集
成多系统的联网平台。采用先进的软硬件开发技术,解决了系统集中管理、多级联网、
信息共享、互联互通、多业务融合等问题。
海康威视 iVMS-8700 智能建筑综合管理平台主要面向智能建筑行业,解决该行业内
安防系统综合管理的迫切需求,本产品集成了视频、报警、门禁、停车场、消防联动、
网管等一系列功能模块,实现安防各子系统的统一管理,提高系统管理的效率,方便系
统用户的使用,明确系统权限和职责。
1.2 系统特色
集成化:集成化指多个子系统的无逢集成,即监控系统、报警系统、门禁系统、巡
更、消防控制、车辆出入管理系统的高度整合,充分发挥科技力量,提高管理水平。
数字化:利用高效视频编解码压缩技术(如 MPEG-4、H.264),可以在已有的各类
数字传输网络上以非常低的带宽占用实现远距离图像传输,而且可通过与计算机技术的
结合实现灵活、丰富、广泛的多媒体应用,对图像的观看可以利用计算机、监视器等各
种手段,并最终实现系统的高清视频监控。
智能化:指平台以网络化传输、数字化处理为基础,以各类功能与应用的整合与集
成为核心,实现单纯的图像监控向报警联动、智能手机、流媒体、图像识别以及移动侦
测等应用领域的广泛拓展与延伸。
海康威视版权所有
5
仅供内部使用
2. 架构设计
2.1 系统组成
平台系统从技术结构上主要分为以下几个层次:
基础平台:
对操作系统、数据库、安全加密、多媒体协议的封装,屏蔽差异,实现上层应用的
平台无关性,提高运行效率和系统兼容性。
平台服务:
在平台服务层除了提供认证管理服务、一卡通管理、视频管理、流媒体转发服务、
存储服务、报警管理等通用服务外,还提供了电信级系统必须具备的双机热备功能,可
以兼容多厂商、多种类、多协议的各种异构硬件;提供第三方系统接入服务;通过互联
管理模块,支持平台互联互通。
业务子系统:
通过常用业务的归纳、封装,提供了视频、一卡通、智能、报警等业务接口,方便
应用层调用。
应用子系统:
通过 Web Service 接口使用平台提供的各种服务,将具体的业务展现给最终的用户。
目前,iVMS-8700 平台支持 C/S 客户端、B/S 客户端、大屏客户端、网管客户端以及手
机客户端,最大化满足用户的体验。
平台业务分层如下图所示:
海康威视版权所有
6
仅供内部使用
2.2 系统架构
海康威视版权所有
7
仅供内部使用
3. 平台组成
3.1 中心管理服务器
中心管理服务器(CMS),是采用 JAVA 面向对象设计方法和 J2EE 技术架构,搭建
的一套具有可伸缩性、灵活性、易维护性等特性的企业级服务平台。数据库支持
PostgreSQL、Mysql、Orcale。通过 SOAP 和 JMS 协议开发接口服务。用户界面风格统
一且交互友好。主要提供了,统一界面展示;统一用户管理;集中管理和配置系统资源;
统一提供系统登录服务、资源获取和通信服务等功能。组成模块包括:资源模块、视频
模块、报警模块、电子地图模块等。
资源模块:负责对资源进行统一管理,资源包括有:编解码设备、报警主机、消防
主机、一卡通主机、服务器等。通过 WebService 向客户端与服务器提供外部接口,向
CMS 内部其他功能模块提供内部接口。
视频模块,是集成机构区域管理、设备管理、监控点管理、服务器管理、录像配置
管理、智能设备配置管理的配置模块,主要提供用户添加、修改、删除机构、区域、设
备、监控点、服务器的资源管理、智能设备规则配置和录像计划配置等操作。资源管理
模块主要包括:组织机构、监控区域管理,服务器管理,设备管理,视屏综合平台管理,
海康威视版权所有
