西安邮电学院 电子线路 CAD 上机考试报告书 院 系 名 称 : 电子工程学院 学 生 姓 名 : 杨洁(30) 专 业 名 称 : 电子信息工程 班 级 : 电子 0903 考 试 时 间 : 2011 年 11 月 18 日 9 时至 11 时

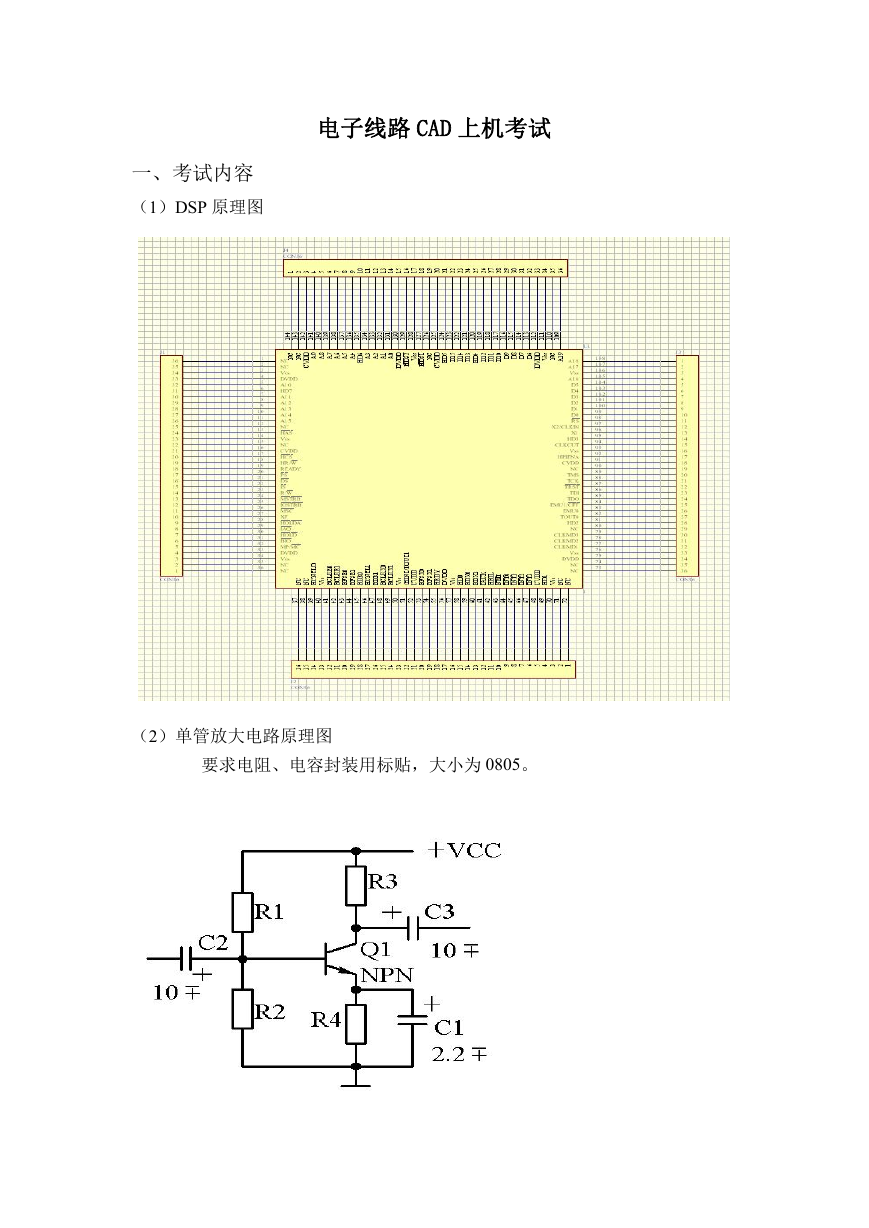

电子线路 CAD 上机考试 一、考试内容 (1)DSP 原理图 (2)单管放大电路原理图 要求电阻、电容封装用标贴,大小为 0805。
二、元器件图形符号的编辑 第一题中的 DSP 芯片在基本元件库里没有,因此要自己做一个题中所给的芯 片。实际截图如下: 实验二中所有的元件基本元件库里都有,因此不用再另作。 三、绘制原理图 1原理图如下:
2:原理图如下: 四、电子元件的封装 在这两道题中都需要生成 PCB 版图,因此一定要找对每一个元器件的封装, 只有这样才能准确生成 PCB。我在这两道题中用到的封装:

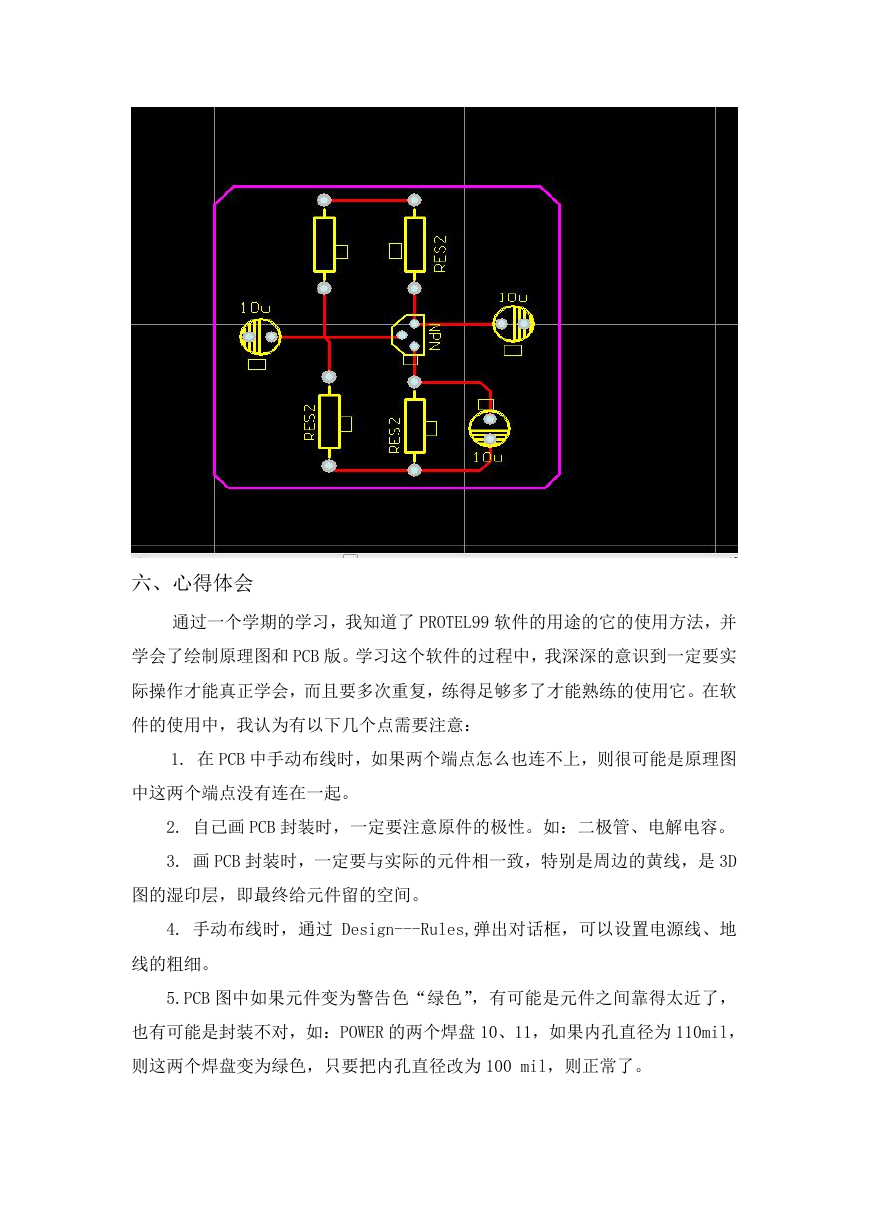

第一题:DSP 芯片由于有 144 个管脚,由于 PCB 库中没有,所以自己重新画 一个,用的是 QFP144 封装,其他的四个 36 针的原件用的是 IDC36 封装。 第二题:电阻和电容用的都是 0805 的封装,NPN 三极管用的是 TO-92A 的封 装,并且对原封装做了一下修改,将 1、2 号焊盘调换位置。 五、双面 PCB 设计 第一题的PCB: 第二题的 PCB:
六、心得体会 通过一个学期的学习,我知道了 PROTEL99 软件的用途的它的使用方法,并 学会了绘制原理图和 PCB 版。学习这个软件的过程中,我深深的意识到一定要实 际操作才能真正学会,而且要多次重复,练得足够多了才能熟练的使用它。在软 件的使用中,我认为有以下几个点需要注意: 1. 在 PCB 中手动布线时,如果两个端点怎么也连不上,则很可能是原理图 中这两个端点没有连在一起。 2. 自己画 PCB 封装时,一定要注意原件的极性。如:二极管、电解电容。 3. 画 PCB 封装时,一定要与实际的元件相一致,特别是周边的黄线,是 3D 图的湿印层,即最终给元件留的空间。 4. 手动布线时,通过 Design---Rules,弹出对话框,可以设置电源线、地 线的粗细。 5.PCB 图中如果元件变为警告色“绿色”,有可能是元件之间靠得太近了, 也有可能是封装不对,如:POWER 的两个焊盘 10、11,如果内孔直径为 110mil, 则这两个焊盘变为绿色,只要把内孔直径改为 100 mil,则正常了。
西安邮电学院电子工程学院 电子线路 CAD 成绩鉴定表 学生姓名 进行时间 杨洁 班级/学号 电子 0903/30 2011 年 11 月 18 日 9 时至 11 时 与教学任务计划结合程度(10 分) 与专业培养结合程度(6 分) 学习内容 (20 分) 其它(4 分) 接受单位 实践能力(10 分) 评价 学习态度(6 分) 成绩鉴定 (20 分) 学习纪律(4 分) 报告鉴定 (60 分) 报告内容与实践过程紧密结合(15 分) 报告内容与教学计划内容紧密结合(15 分) 报告质量(主题、结构、观点、逻辑、资料、字数 30 分) 评阅教师姓名 李国辉 职称 副教授 成绩 评语 评阅教师签字 年 月 日
