作品名称: 多功能数字时钟 申报者信息: 作品类别:第四类电子测量装置类

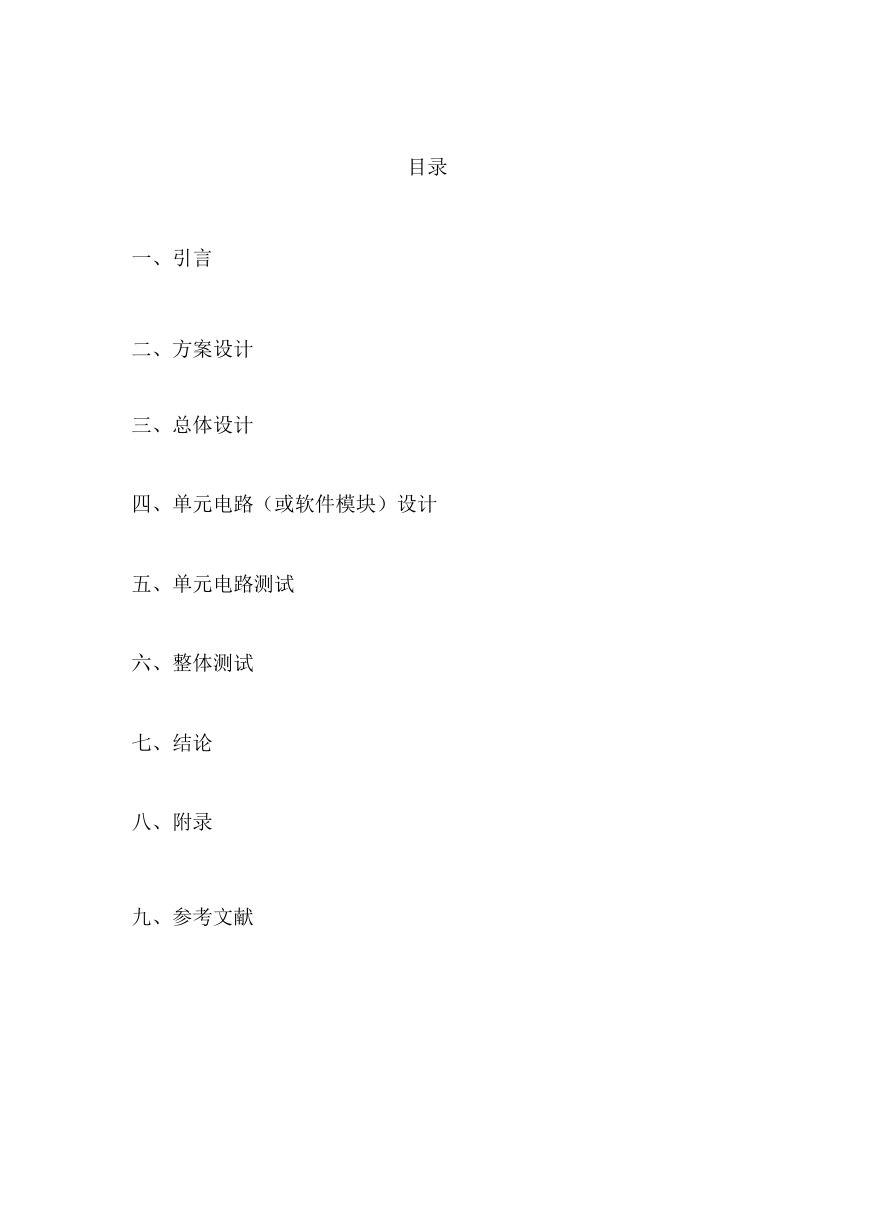

目录 一、引言 二、方案设计 三、总体设计 四、单元电路(或软件模块)设计 五、单元电路测试 六、整体测试 七、结论 八、附录 九、参考文献

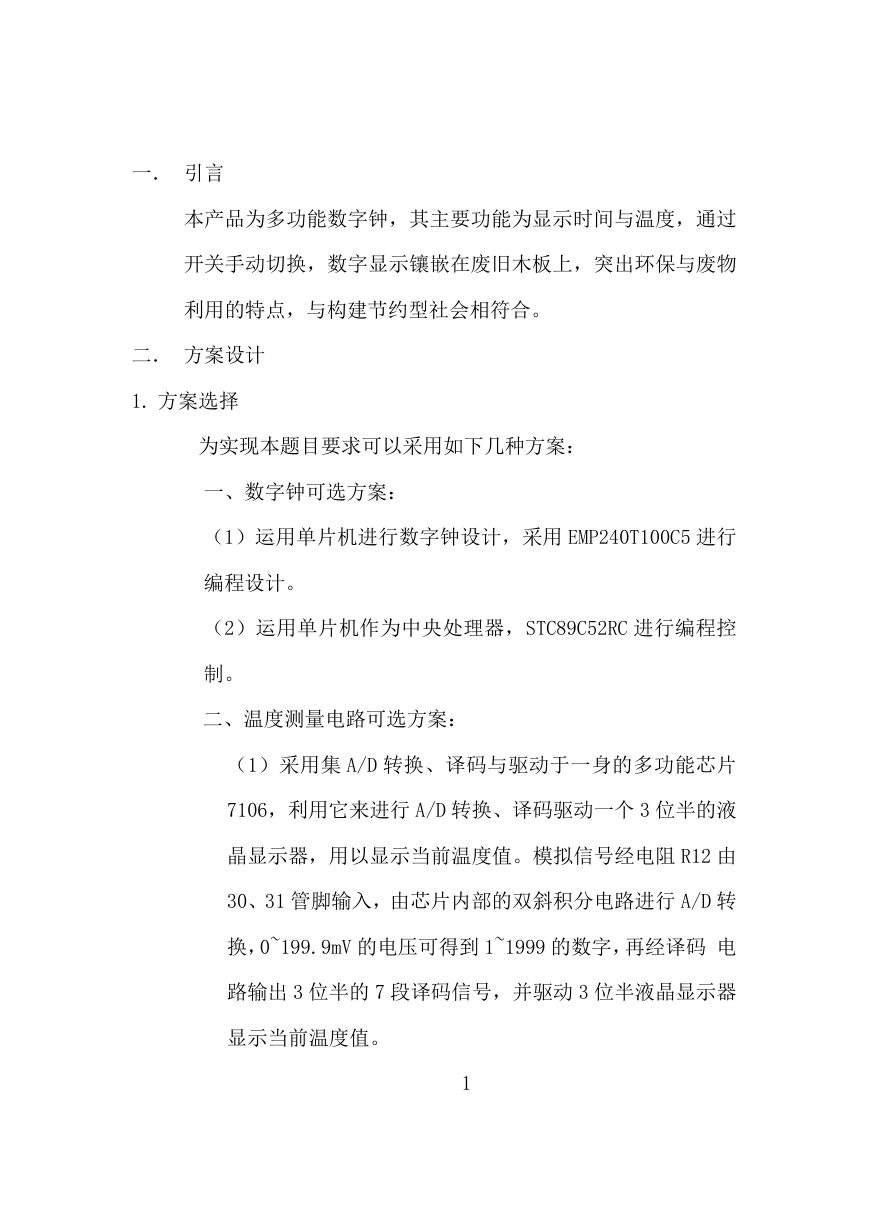

一. 引言 本产品为多功能数字钟,其主要功能为显示时间与温度,通过 开关手动切换,数字显示镶嵌在废旧木板上,突出环保与废物 利用的特点,与构建节约型社会相符合。 二. 方案设计 1. 方案选择 为实现本题目要求可以采用如下几种方案: 一、数字钟可选方案: (1)运用单片机进行数字钟设计,采用 EMP240T100C5 进行 编程设计。 (2)运用单片机作为中央处理器,STC89C52RC 进行编程控 制。 二、温度测量电路可选方案: (1)采用集 A/D 转换、译码与驱动于一身的多功能芯片 7106,利用它来进行 A/D 转换、译码驱动一个 3 位半的液 晶显示器,用以显示当前温度值。模拟信号经电阻 R12 由 30、31 管脚输入,由芯片内部的双斜积分电路进行 A/D 转 换,0~199.9mV 的电压可得到 1~1999 的数字,再经译码 电 路输出 3 位半的 7 段译码信号,并驱动 3 位半液晶显示器 显示当前温度值。 1
(2)利用 MSP430 来测量电阻,就可以通过斜率技术而不使 用 A/D 转换电路,处理起来简单易行。对于这种技术,可以使用 MSP430 系列芯片上的比较器和时钟来完成斜率的 A/D 转换。 本系统的具体温度测量是应用电容充放电把被测电阻值转换 成时间,再利用 MSP430 内部的捕获比较寄存器准确捕捉时 间,从而测量出热敏电阻的阻值,以间接获得温度值。 (3)利用 AD590 随温度变化产生不同输出电压特性进行测试 温度值/℃ AD590 电流/μA 经 10k Ω 电 压 放 大 器 输 出 0 10 20 30 40 50 60 70 80 90 100 237.2 283.2 293.2 303.2 313.2 323.2 333.2 343.2 353.2 363.2 373.2 V0/V 0 0.49 0.98 1.47 1.96 2.45 2.94 3.43 3.92 4.41 4.90 V/V 2.732 2.832 2.932 3.032 3.132 3.232 3.332 3.432 3.532 3.632 3.732 2
附图:各温度与电流电压参考关系表 图 8:温度对电压影响曲线 (4)利用单片机 STC89C52RC 为处理器,通过 DS18B20 处理 温度信号为电信号,从而测出温度值。 2.方案确定 对于数字钟模块设计由于 EMP240T100C5 造价过高,不符合本品 节能环保的要求,因此选择单片机控制实现数字计时功能 对于温度测量模块设计由于方案一造价较高,方案二测量范围较 小,方案三测量精度低,因此方案四相比较而言更加优异,因此本小 组选择方案四作为实现该题目的最佳方案。 3.理论分析与方案论证 本方案数字钟模块核心为单片机控制,进行计数调时,最后由自 制 LED 数码管,进行输出。 3

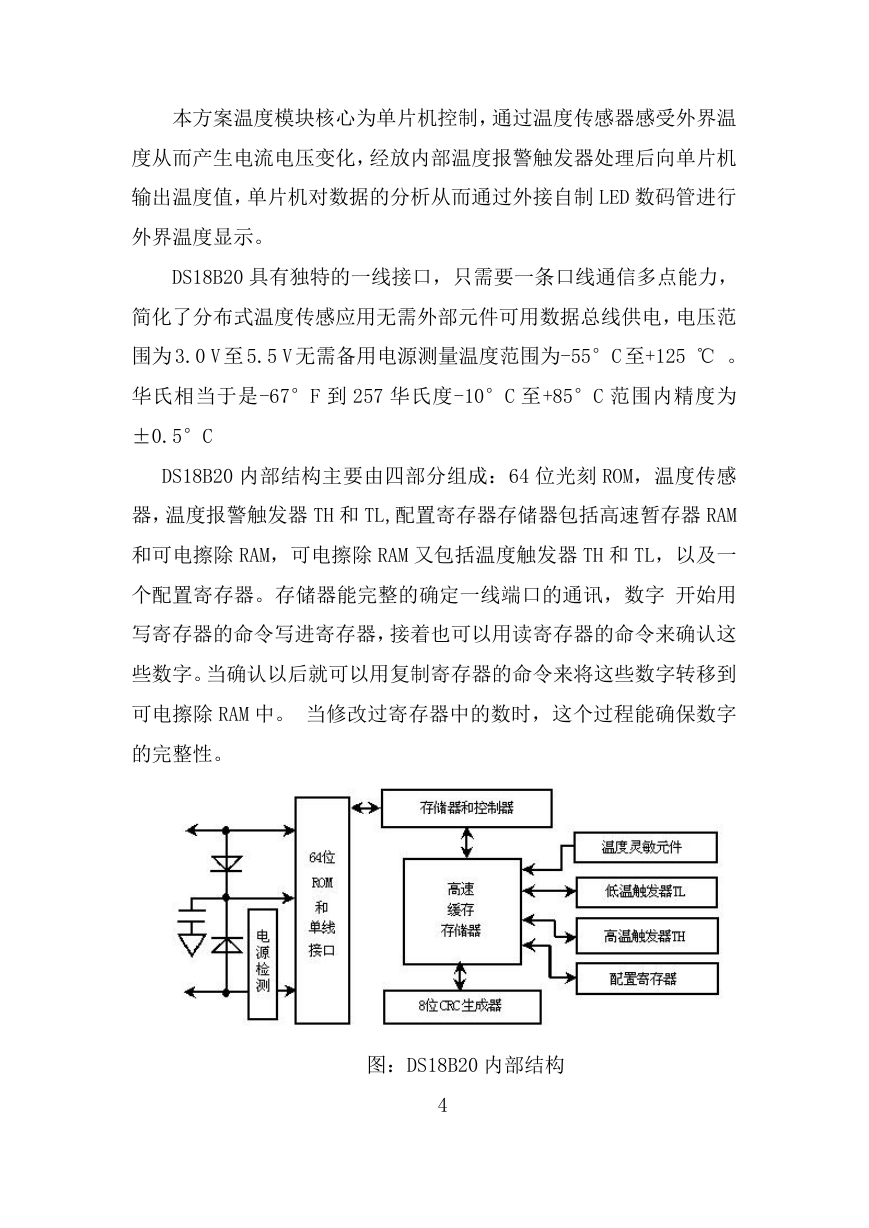

本方案温度模块核心为单片机控制,通过温度传感器感受外界温 度从而产生电流电压变化,经放内部温度报警触发器处理后向单片机 输出温度值,单片机对数据的分析从而通过外接自制 LED 数码管进行 外界温度显示。 DS18B20 具有独特的一线接口,只需要一条口线通信多点能力, 简化了分布式温度传感应用无需外部元件可用数据总线供电,电压范 围为 3.0 V 至 5.5 V 无需备用电源测量温度范围为-55°C 至+125 ℃ 。 华氏相当于是-67°F 到 257 华氏度-10°C 至+85°C 范围内精度为 ±0.5°C DS18B20 内部结构主要由四部分组成:64 位光刻 ROM,温度传感 器,温度报警触发器 TH 和 TL,配置寄存器存储器包括高速暂存器 RAM 和可电擦除 RAM,可电擦除 RAM 又包括温度触发器 TH 和 TL,以及一 个配置寄存器。存储器能完整的确定一线端口的通讯,数字 开始用 写寄存器的命令写进寄存器,接着也可以用读寄存器的命令来确认这 些数字。当确认以后就可以用复制寄存器的命令来将这些数字转移到 可电擦除 RAM 中。 当修改过寄存器中的数时,这个过程能确保数字 的完整性。 图:DS18B20 内部结构 4
字节(从低到高) 寄存器内容 1 2 3 4 5 6 7 8 9 温度值低 8 位 温度值高 8 位 高温限值 TH 低温限值 TL 配置寄存器 保留 保留 保留 CRC 校验 附图 1:高速存储 RAM 内容 四、总体设计 工作流程: (一)温度显示模块 总体流程:系统上电→温度传感器接收外接温度信号→传感器将 温度信号转换为电流电压→单片机信号处理→单片机输出控制信号 →自制 LED 数码管显示温度 5

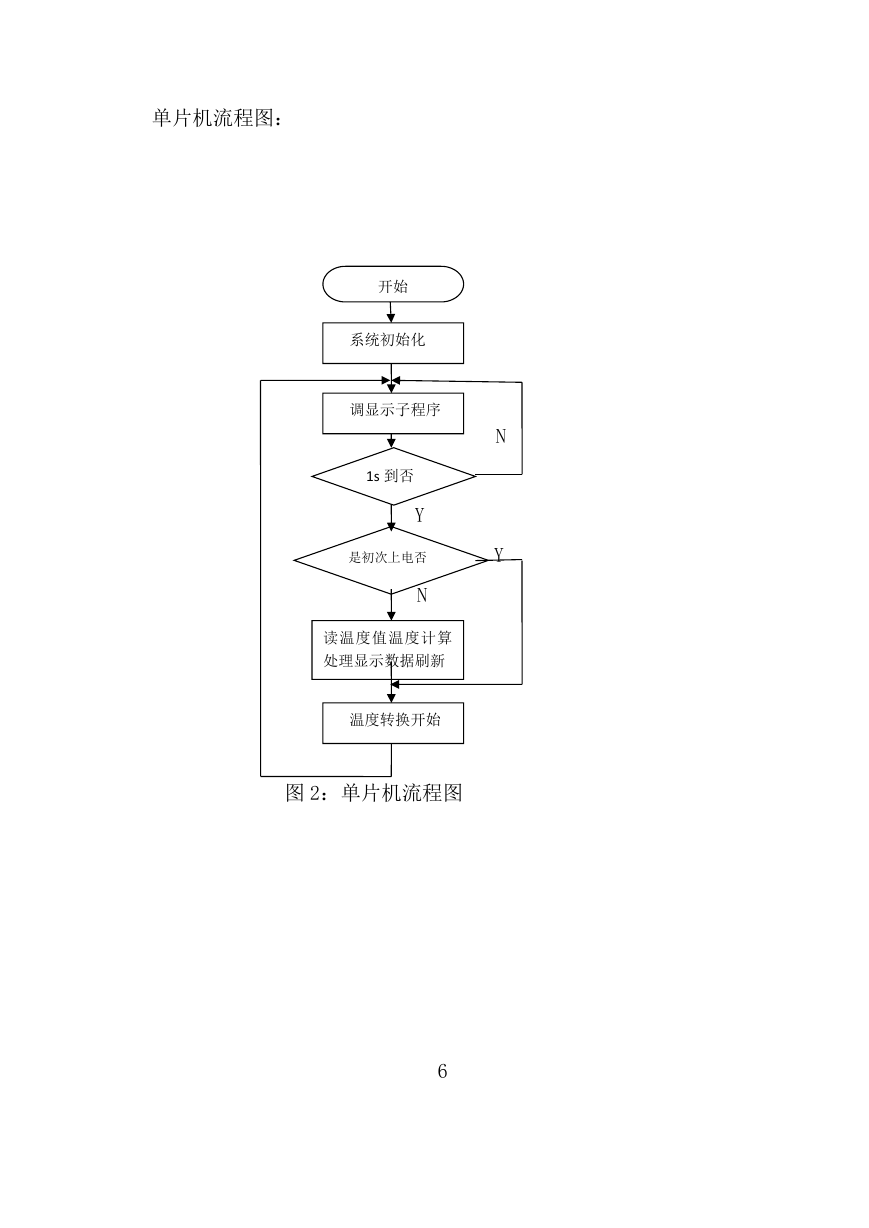

单片机流程图: 开始 系统初始化 调显示子程序 1s 到否 Y 是初次上电否 N N Y 读温度值温度计算 处理显示数据刷新 温度转换开始 图 2:单片机流程图 6
