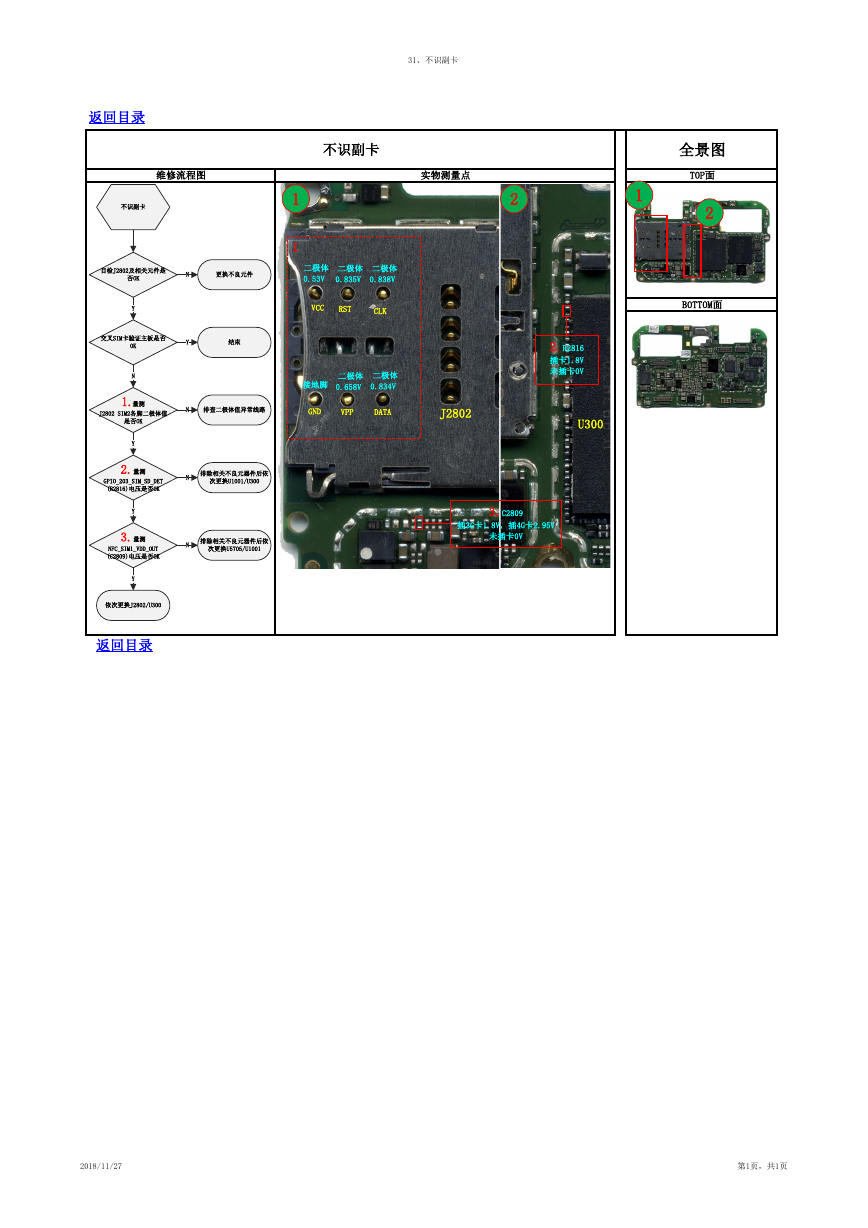

全景图 TOP面 2 BOTTOM面 31、不识副卡 返回目录 维修流程图 实物测量点 不识副卡 1 1 2 1 N 更换不良元件 二极体 0.53V 二极体 0.835V 二极体 0.838V Y 结束 VCC RST CLK 接地脚 二极体 0.658V 二极体 0.834V N 排查二极体值异常线路 GND VPP DATA J2802 2.R2816 插卡1.8V 未插卡0V U300 N 排除相关不良元器件后依 次更换U1001/U300 N 排除相关不良元器件后依 次更换U5705/U1001 3.C2809 插3G卡1.8V，插4G卡2.95V 未插卡0V 不识副卡 目检J2802及相关元件是 否OK Y 交叉SIM卡验证主板是否 OK N 1.量测 J2802 SIM2各脚二极体值 是否OK Y 2.量测 GPIO_203_SIM_SD_DET (R2816)电压是否OK Y 3.量测 NFC_SIM1_VDD_OUT (C2809)电压是否OK Y 依次更换J2802/U300 返回目录 2018/11/27 第1页，共1页
