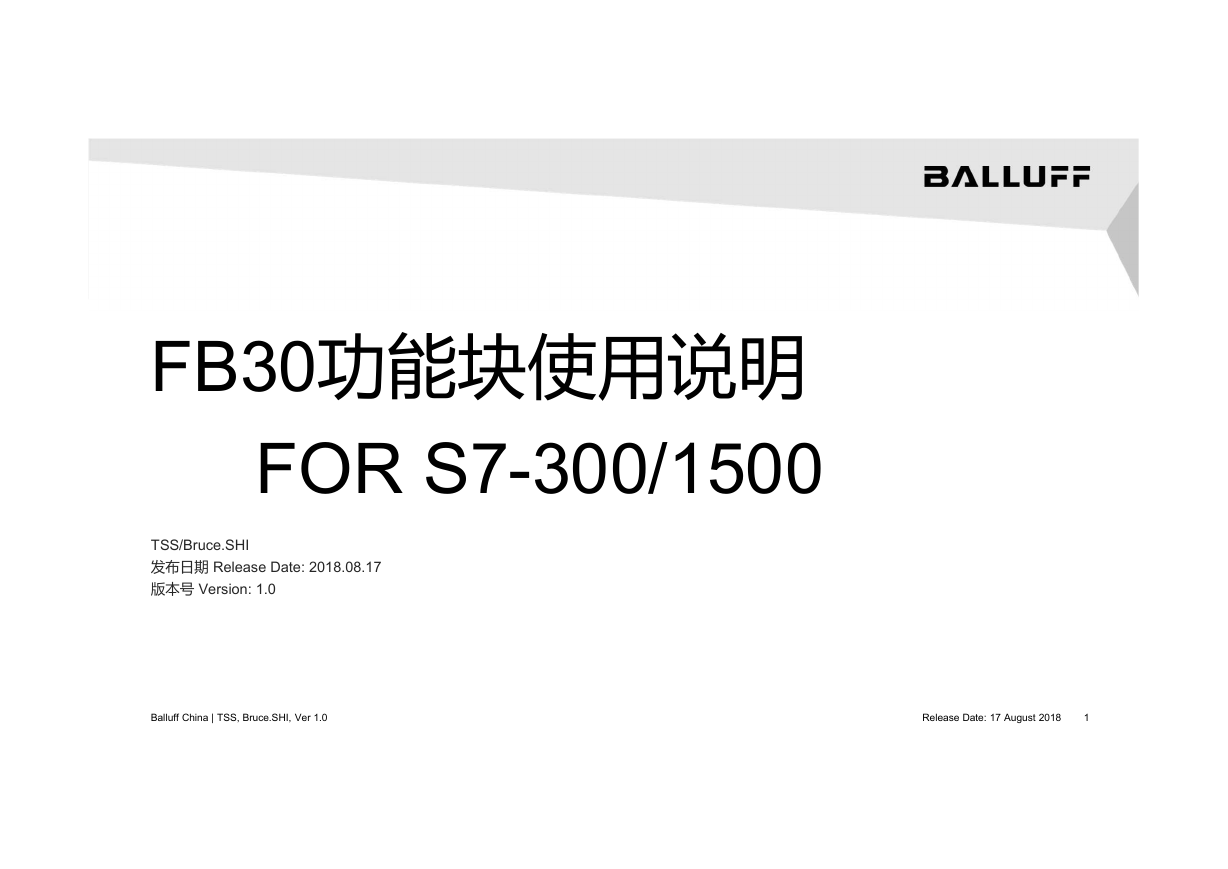

FB30功能块使用说明 FOR S7-300/1500 TSS/Bruce.SHI 发布日期 Release Date: 2018.08.17 版本号 Version: 1.0 Balluff China | TSS, Bruce.SHI, Ver 1.0 Release Date: 17 August 2018 1

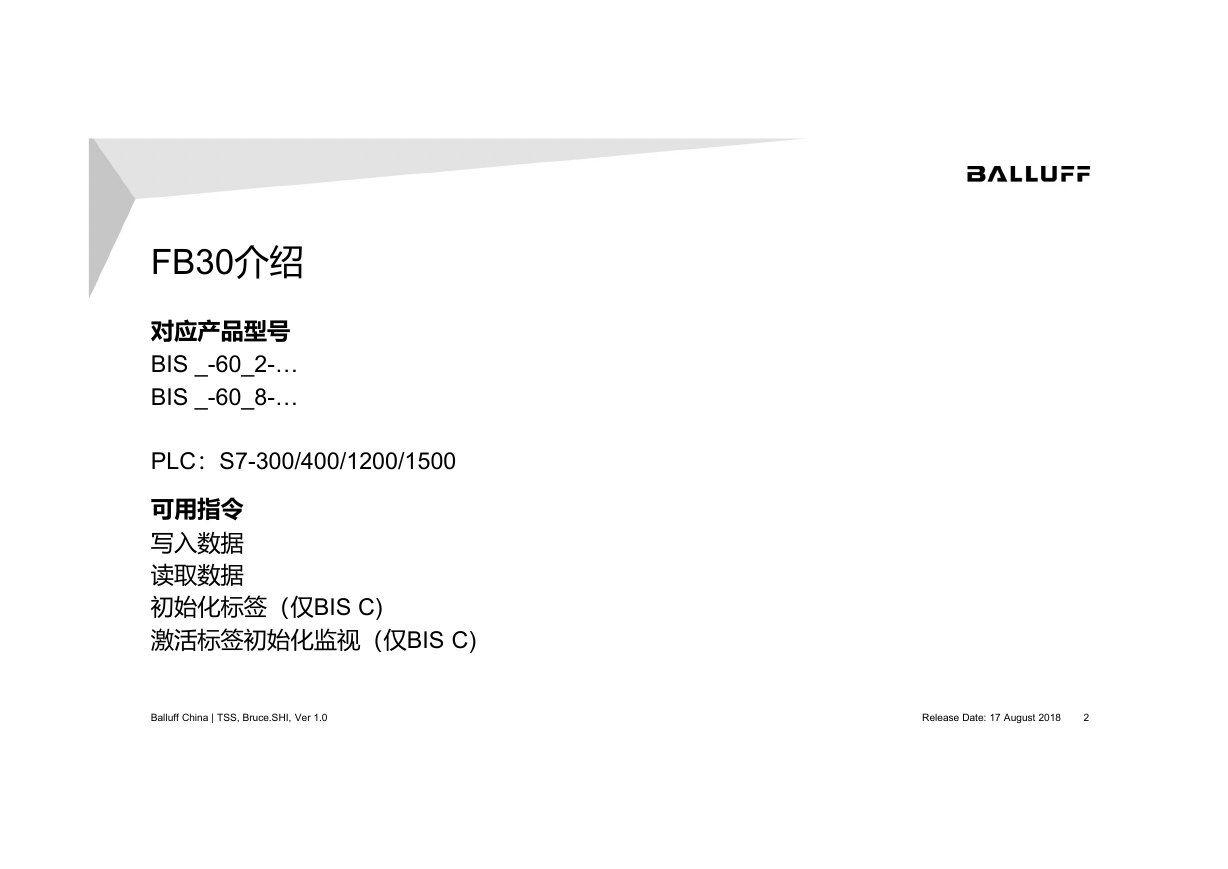

FB30介绍对应产品型号 BIS _-60_2-… BIS _-60_8-… PLC：S7-300/400/1200/1500 可用指令写入数据读取数据初始化标签（仅BIS C) 激活标签初始化监视（仅BIS C) Balluff China | TSS, Bruce.SHI, Ver 1.0 Release Date: 17 August 2018 2

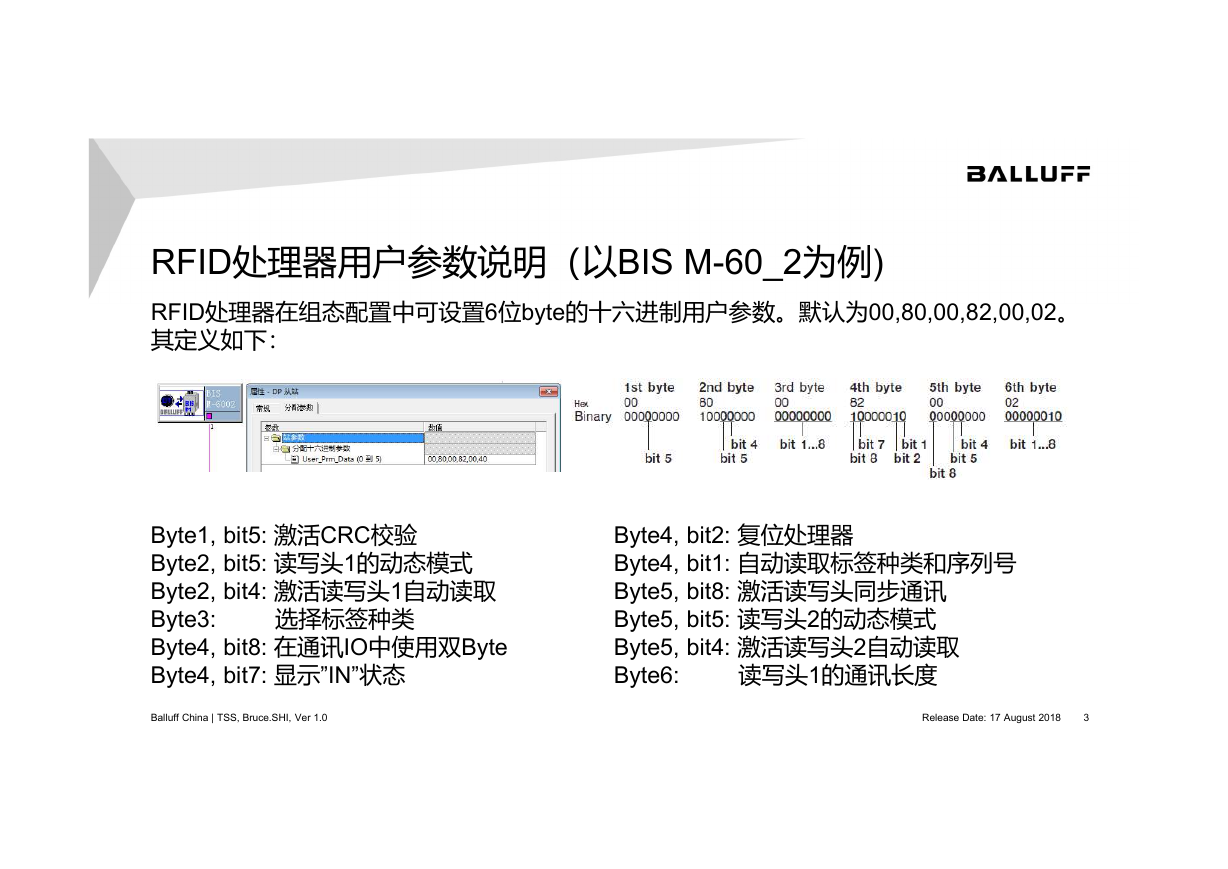

RFID处理器用户参数说明（以BIS M-60_2为例) RFID处理器在组态配置中可设置6位byte的十六进制用户参数。默认为00,80,00,82,00,02。其定义如下： Byte1, bit5: 激活CRC校验 Byte2, bit5: 读写头1的动态模式 Byte2, bit4: 激活读写头1自动读取 Byte3: Byte4, bit8: 在通讯IO中使用双Byte Byte4, bit7: 显示”IN”状态选择标签种类 Byte4, bit2: 复位处理器 Byte4, bit1: 自动读取标签种类和序列号 Byte5, bit8: 激活读写头同步通讯 Byte5, bit5: 读写头2的动态模式 Byte5, bit4: 激活读写头2自动读取 Byte6: 读写头1的通讯长度 Balluff China | TSS, Bruce.SHI, Ver 1.0 Release Date: 17 August 2018 3

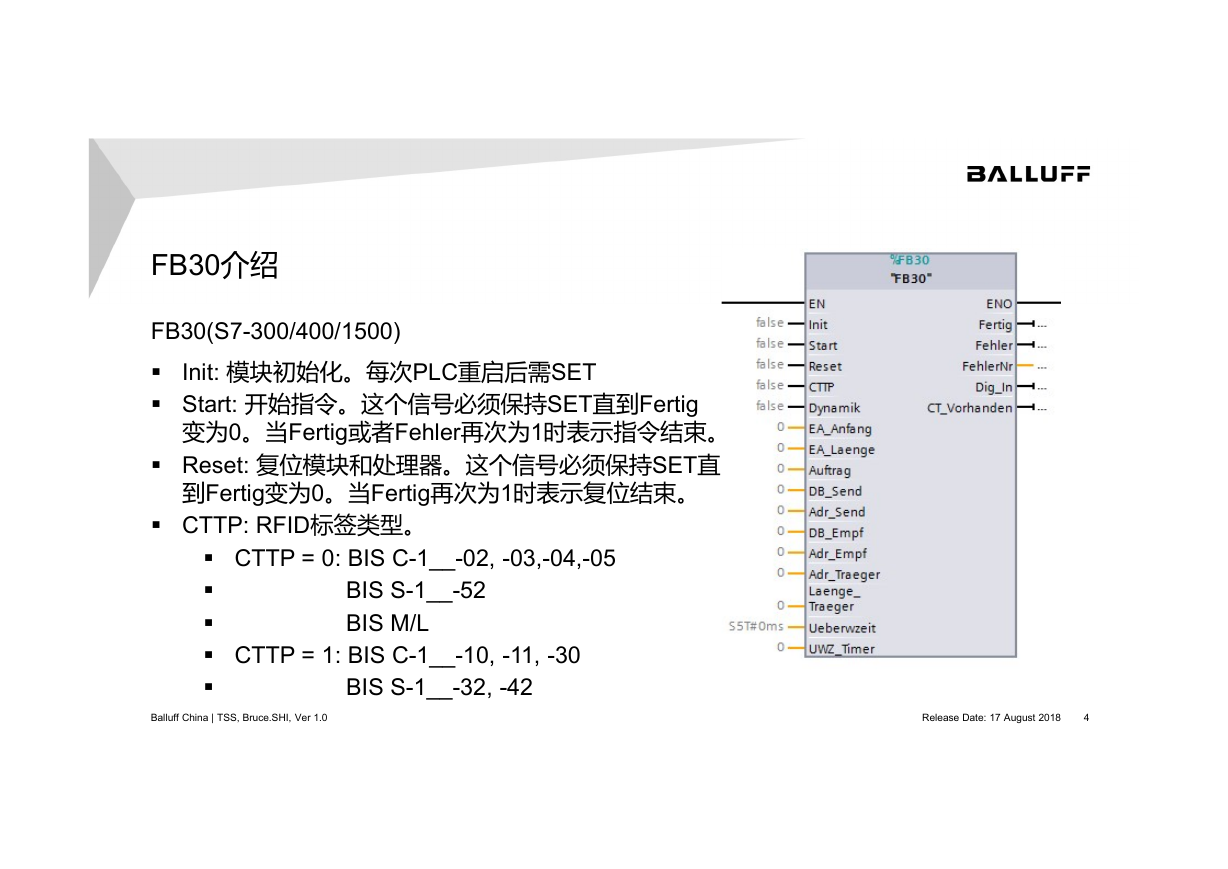

FB30介绍 FB30(S7-300/400/1500)  Init: 模块初始化。每次PLC重启后需SET  Start: 开始指令。这个信号必须保持SET直到Fertig 变为0。当Fertig或者Fehler再次为1时表示指令结束。  Reset: 复位模块和处理器。这个信号必须保持SET直到Fertig变为0。当Fertig再次为1时表示复位结束。  CTTP: RFID标签类型。  CTTP = 0: BIS C-1__-02, -03,-04,-05    CTTP = 1: BIS C-1__-10, -11, -30  BIS S-1__-52 BIS M/L BIS S-1__-32, -42 Balluff China | TSS, Bruce.SHI, Ver 1.0 Release Date: 17 August 2018 4

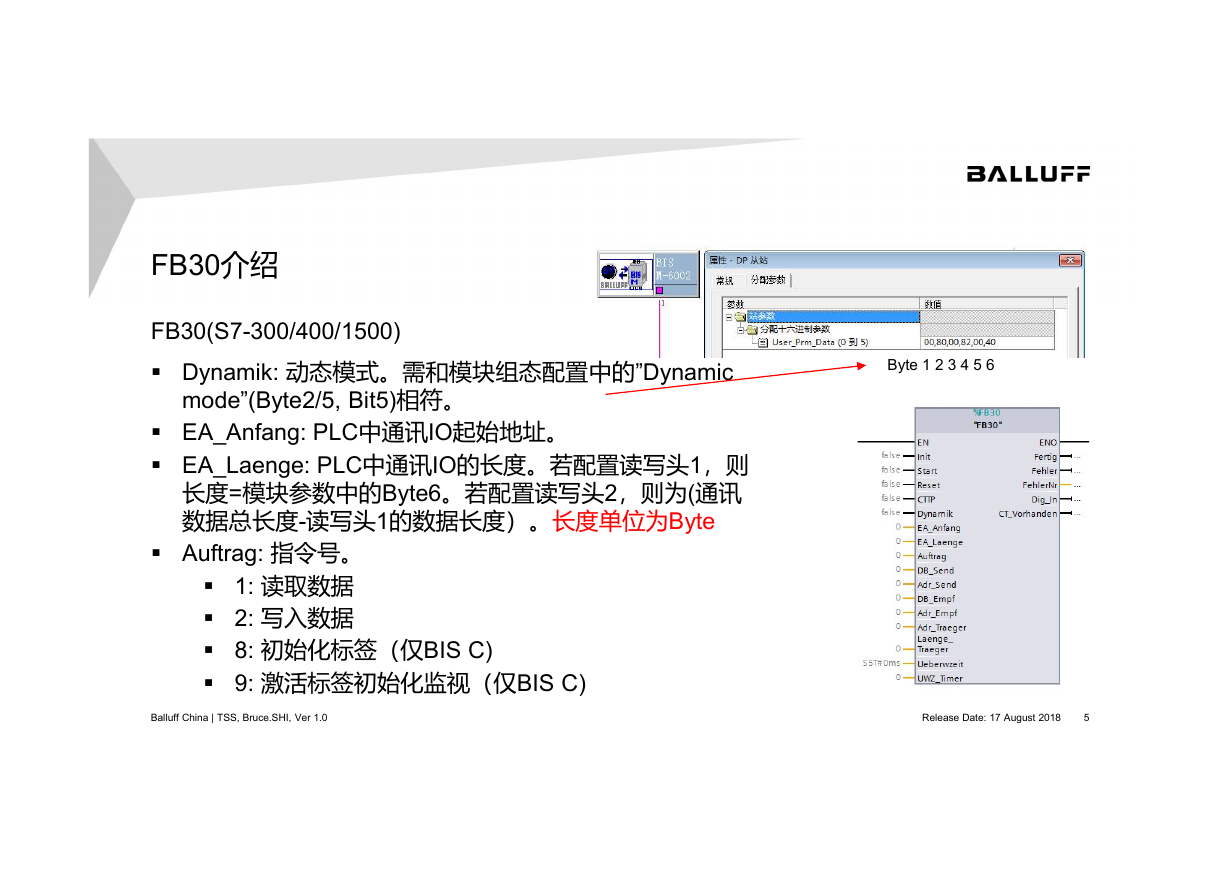

FB30介绍 FB30(S7-300/400/1500)  Dynamik: 动态模式。需和模块组态配置中的”Dynamic mode”(Byte2/5, Bit5)相符。  EA_Anfang: PLC中通讯IO起始地址。  EA_Laenge: PLC中通讯IO的长度。若配置读写头1，则长度=模块参数中的Byte6。若配置读写头2，则为(通讯数据总长度-读写头1的数据长度）。长度单位为Byte  Auftrag: 指令号。  1: 读取数据  2: 写入数据  8: 初始化标签（仅BIS C)  9: 激活标签初始化监视（仅BIS C) Byte 1 2 3 4 5 6 Balluff China | TSS, Bruce.SHI, Ver 1.0 Release Date: 17 August 2018 5

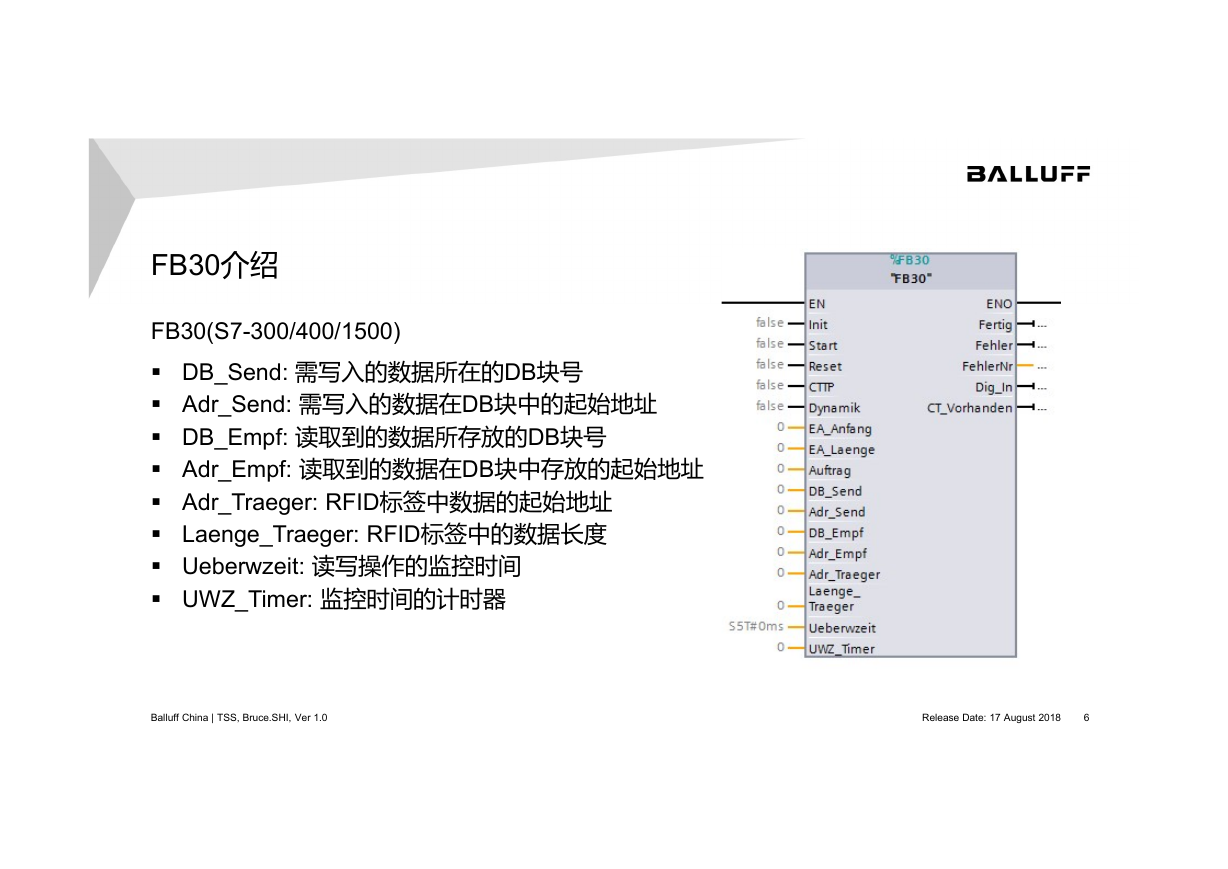

FB30介绍 FB30(S7-300/400/1500)  DB_Send: 需写入的数据所在的DB块号  Adr_Send: 需写入的数据在DB块中的起始地址  DB_Empf: 读取到的数据所存放的DB块号  Adr_Empf: 读取到的数据在DB块中存放的起始地址  Adr_Traeger: RFID标签中数据的起始地址  Laenge_Traeger: RFID标签中的数据长度  Ueberwzeit: 读写操作的监控时间  UWZ_Timer: 监控时间的计时器 Balluff China | TSS, Bruce.SHI, Ver 1.0 Release Date: 17 August 2018 6

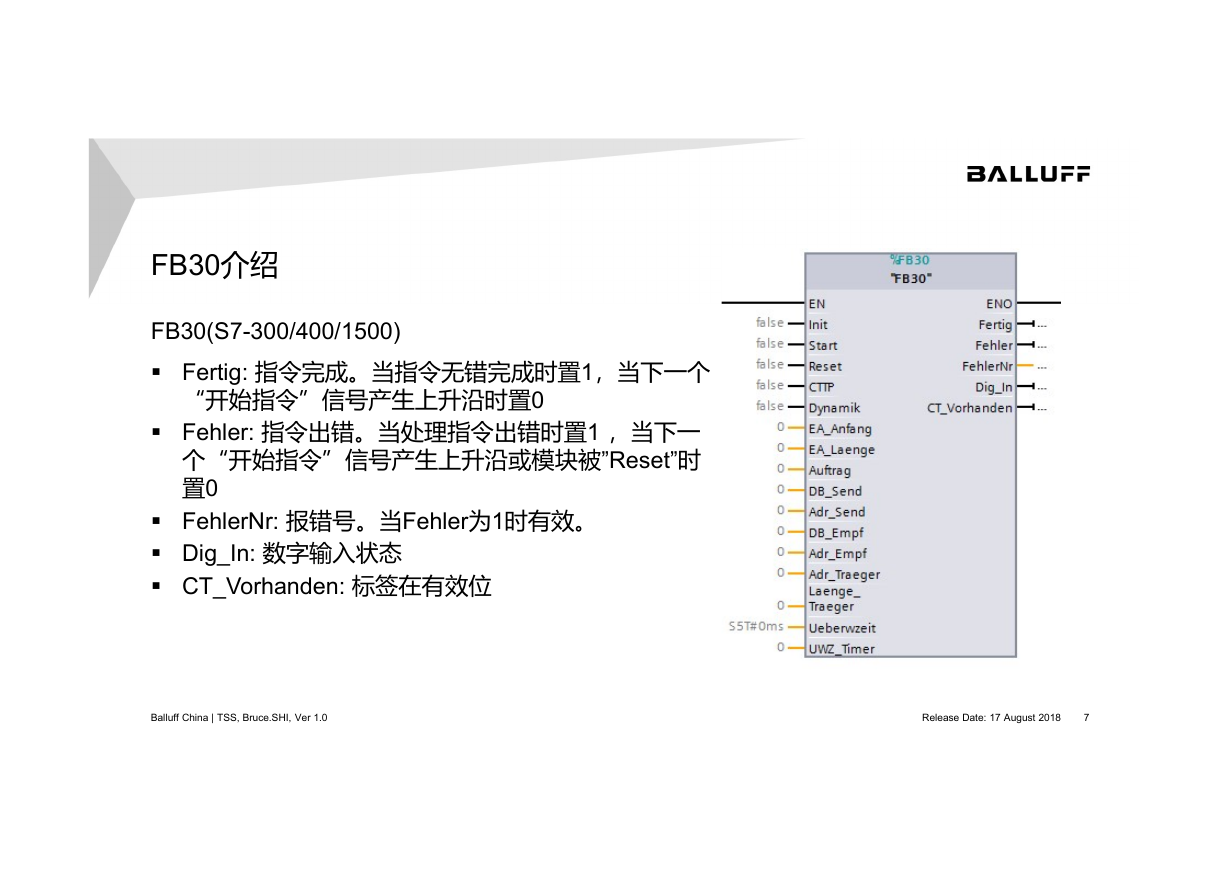

FB30介绍 FB30(S7-300/400/1500)  Fertig: 指令完成。当指令无错完成时置1，当下一个 “开始指令”信号产生上升沿时置0  Fehler: 指令出错。当处理指令出错时置1 ，当下一个“开始指令”信号产生上升沿或模块被”Reset”时置0  FehlerNr: 报错号。当Fehler为1时有效。  Dig_In: 数字输入状态  CT_Vorhanden: 标签在有效位 Balluff China | TSS, Bruce.SHI, Ver 1.0 Release Date: 17 August 2018 7

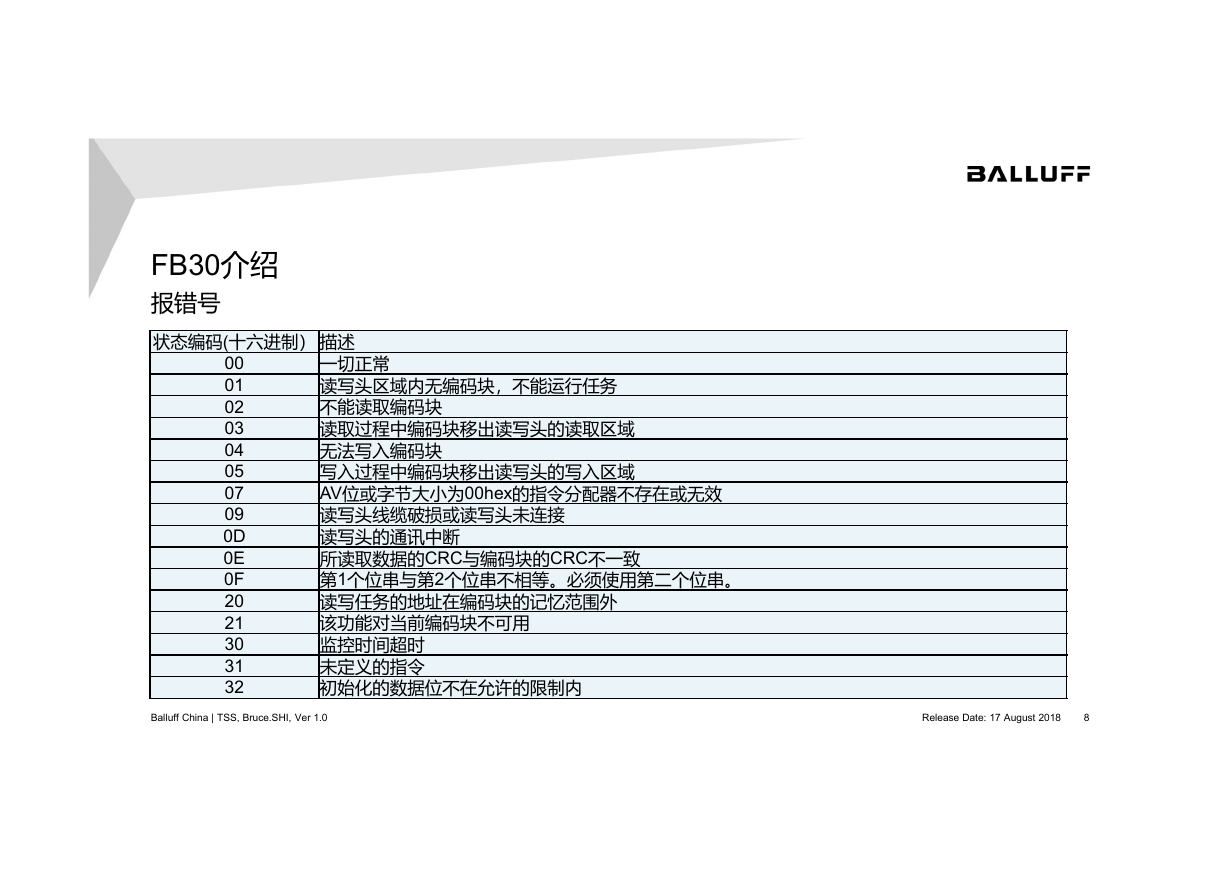

FB30介绍报错号状态编码(十六进制）描述 00 01 02 03 04 05 07 09 0D 0E 0F 20 21 30 31 32 一切正常读写头区域内无编码块，不能运行任务不能读取编码块读取过程中编码块移出读写头的读取区域无法写入编码块写入过程中编码块移出读写头的写入区域 AV位或字节大小为00hex的指令分配器不存在或无效读写头线缆破损或读写头未连接读写头的通讯中断所读取数据的CRC与编码块的CRC不一致第1个位串与第2个位串不相等。必须使用第二个位串。读写任务的地址在编码块的记忆范围外该功能对当前编码块不可用监控时间超时未定义的指令初始化的数据位不在允许的限制内 Balluff China | TSS, Bruce.SHI, Ver 1.0 Release Date: 17 August 2018 8
