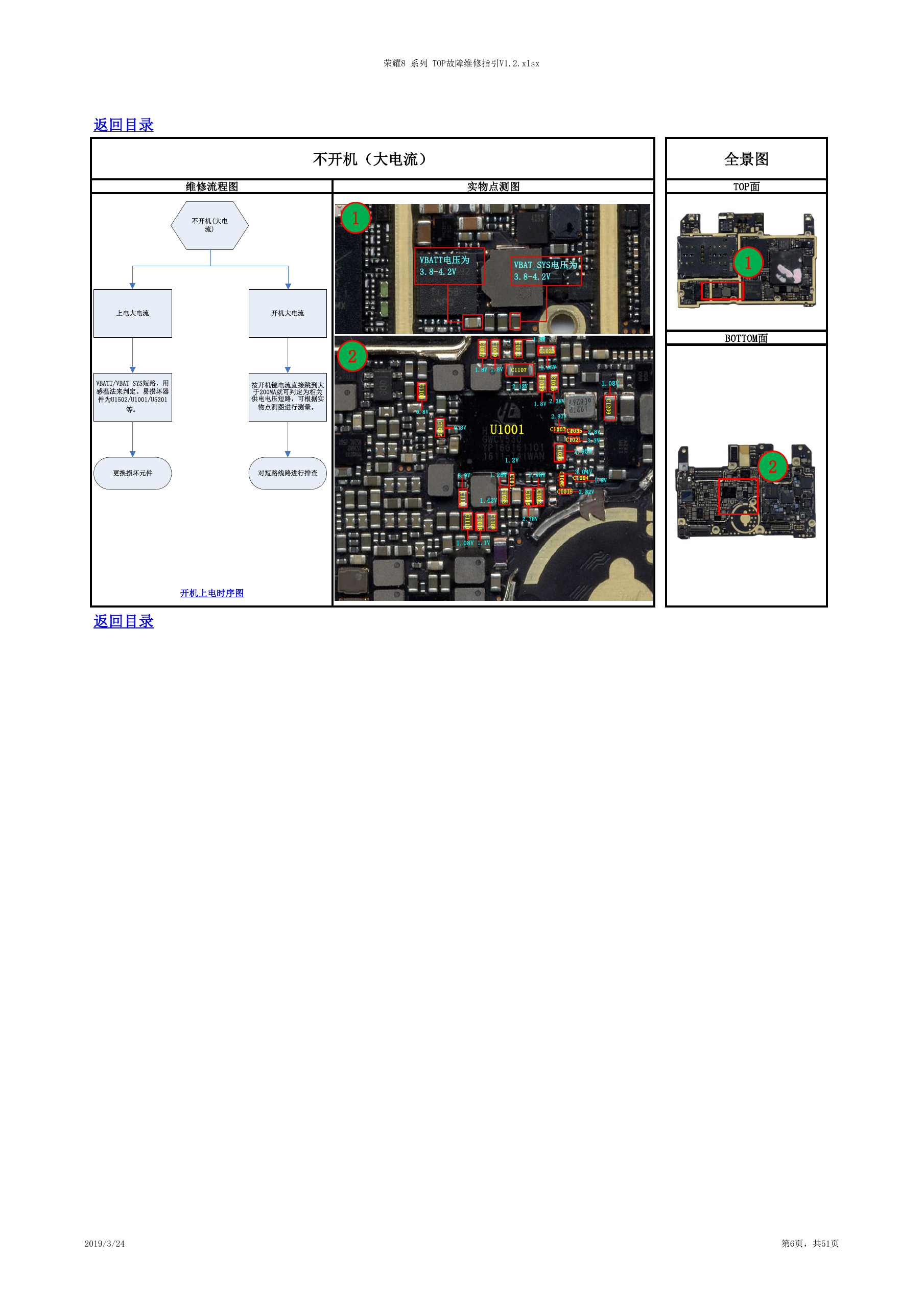

荣耀8 系列 TOP故障维修指引V1.2.xlsx 返回目录 不开机（大电流） 维修流程图 实物点测图 1 2 VBATT电压为 3.8-4.2V VBAT_SYS电压为 3.8-4.2V C 1 0 3 7 C 1 0 0 9 C 1 0 1 2 1.8V 1.8V C1107 2.12V 1.8V C1023 1.85V C 1 0 3 9 C 1 0 3 6 2.38V 1.8V 2.97V 1.08V C 1 2 0 9 C 1 1 0 9 0.8V C1007 C1035 C1021 2.8V 3.3V C 1 0 2 6 C 1 0 0 5 2.95V 3.04V C1004 1.8V C1015 2.82V C 1 0 2 5 0.8V U1001 1.2V 3.9V 1.26V C 1 1 1 1 C 1 0 3 3 1.42V C 1 0 1 1 C 1 1 1 0 C 1 0 1 8 C 1 1 0 8 1.08V 1.1V 2.98V C 1 0 4 6 C 1 0 2 2 2.78V 开机上电时序图 返回目录 全景图 TOP面 1 BOTTOM面 2 2019/3/24 第6页，共51页 不开机(大电流)上电大电流开机大电流更换损坏元件按开机键电流直接跳到大于200MA就可判定为相关供电电压短路，可根据实物点测图进行测量。对短路线路进行排查VBATT/VBAT SYS短路，用感温法来判定。易损坏器件为U1502/U1001/U5201等。
