投影机 CP-X200/CP-X300/CP-X400 使用说明书 ( 详细版 ) 操作指南承蒙您购买液晶投影机，谨向您表示衷心的感谢。警告 ► 在使用本产品之前，请阅读本产品的所有说明书。请务必首先阅读《安全指南》。阅读后，请妥善保管以备日后查询。关于本说明书本说明书中使用的各种符号。这些符号的意义说明如下。警告本符号表示如果忽略这些信息可能会因错误操作而导致人身伤害，甚至死亡。注意事项本符号表示如果忽略这些信息可能会因错误操作而导致人身伤害或财产损坏。  请参阅本符号后标明的页码。通知事项 • 本书中刊载的内容有可能不经预告而发生变更。 • 本产品的制造者对本书中的刊载错误不负任何责任。 • 未经允许请勿复制、转载和使用本书的部分或全部内容。关于商标 • Mac 为 Apple Computer, Inc. 的注册商标。 • VESA 及 SVGA 为 Video Electronics Standard Association 的商标。 • Windows 为 Microsoft Corporation 的注册商标。其他的公司名及商品名等为各公司的商标或注册商标。

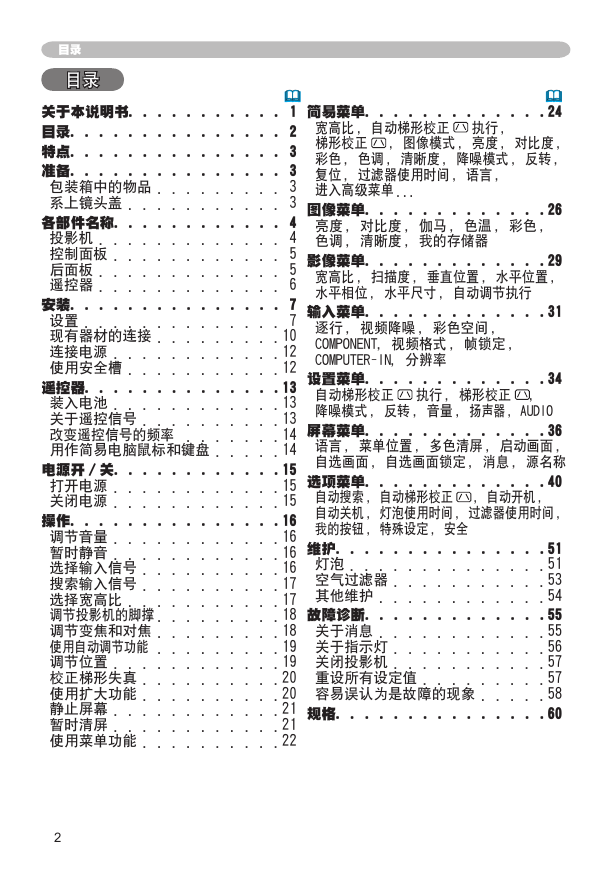

目录目录  关于本说明书. . . . . . . . . . . 1 目录. . . . . . . . . . . . . . . 2 特点. . . . . . . . . . . . . . . 3 准备. . . . . . . . . . . . . . . 3 包装箱中的物品 . . . . . . . . . 3 系上镜头盖 . . . . . . . . . . . 3 各部件名称. . . . . . . . . . . . 4 投影机 . . . . . . . . . . . . . 4 控制面板 . . . . . . . . . . . . 5 后面板 . . . . . . . . . . . . . 5 遥控器 . . . . . . . . . . . . . 6 安装. . . . . . . . . . . . . . . 7 设置 . . . . . . . . . . . . . . 7 现有器材的连接 . . . . . . . . .10 连接电源 . . . . . . . . . . . .12 使用安全槽 . . . . . . . . . . .12 遥控器. . . . . . . . . . . . . .13 装入电池 . . . . . . . . . . . .13 关于遥控信号 . . . . . . . . . .13 改变遥控信号的频率 . . . . . . .14 用作简易电脑鼠标和键盘 . . . . .14 电源开 / 关. . . . . . . . . . . .15 打开电源 . . . . . . . . . . . .15 关闭电源 . . . . . . . . . . . .15 操作. . . . . . . . . . . . . . .16 调节音量 . . . . . . . . . . . .16 暂时静音 . . . . . . . . . . . .16 选择输入信号 . . . . . . . . . .16 搜索输入信号 . . . . . . . . . .17 选择宽高比 . . . . . . . . . . .17 调节投影机的脚撑 . . . . . . . . .18 调节变焦和对焦 . . . . . . . . .18 使用自动调节功能 . . . . . . . . .19 调节位置 . . . . . . . . . . . .19 校正梯形失真 . . . . . . . . . .20 使用扩大功能 . . . . . . . . . .20 静止屏幕 . . . . . . . . . . . .21 暂时清屏 . . . . . . . . . . . .21 使用菜单功能 . . . . . . . . . .22  简易菜单. . . . . . . . . . . . .24 宽高比 , 自动梯形校正梯形校正 , 图像模式 , 亮度 , 对比度 , 彩色 , 色调 , 清晰度 , 降噪模式 , 反转 , 复位 , 过滤器使用时间 , 语言 , 进入高级菜单 ... 执行 , 图像菜单. . . . . . . . . . . . .26 亮度 , 对比度 , 伽马 , 色温 , 彩色 , 色调 , 清晰度 , 我的存储器影像菜单. . . . . . . . . . . . .29 宽高比 , 扫描度 , 垂直位置 , 水平位置 , 水平相位 , 水平尺寸 , 自动调节执行输入菜单. . . . . . . . . . . . .31 逐行 , 视频降噪 , 彩色空间 , COMPONENT, 视频格式 , 帧锁定 , COMPUTER-IN, 分辨率设置菜单. . . . . . . . . . . . .34 自动梯形校正 , 降噪模式 , 反转 , 音量 , 扬声器 , AUDIO 执行 , 梯形校正屏幕菜单. . . . . . . . . . . . .36 语言 , 菜单位置 , 多色清屏 , 启动画面 , 自选画面 , 自选画面锁定 , 消息 , 源名称选项菜单. . . . . . . . . . . . .40 自动搜索 , 自动梯形校正 , 自动开机 , 自动关机 , 灯泡使用时间 , 过滤器使用时间 , 我的按钮 , 特殊设定 , 安全维护. . . . . . . . . . . . . . .51 灯泡 . . . . . . . . . . . . . .51 空气过滤器 . . . . . . . . . . .53 其他维护 . . . . . . . . . . . .54 故障诊断. . . . . . . . . . . . .55 关于消息 . . . . . . . . . . . .55 关于指示灯 . . . . . . . . . . .56 关闭投影机 . . . . . . . . . . .57 重设所有设定值 . . . . . . . . .57 容易误认为是故障的现象 . . . . .58 规格. . . . . . . . . . . . . . .60

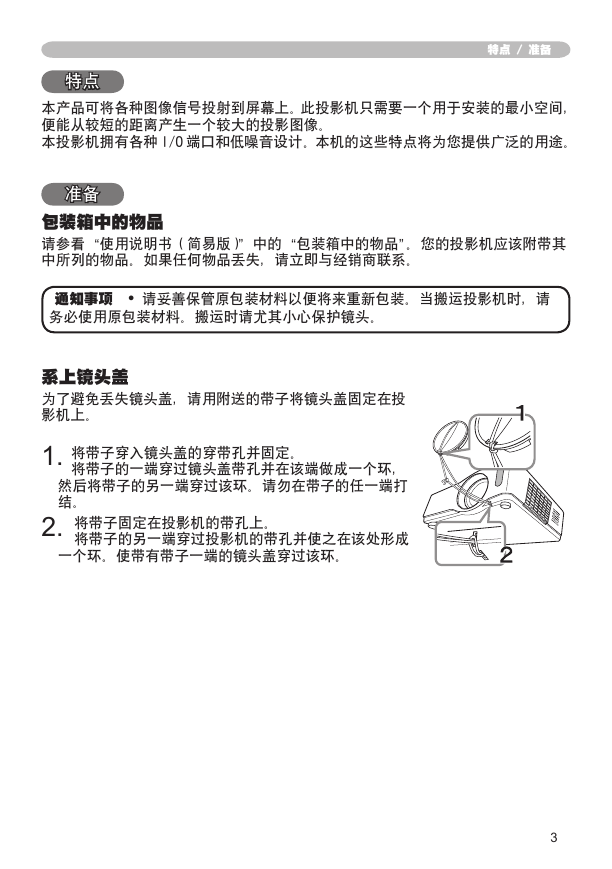

特点本产品可将各种图像信号投射到屏幕上。此投影机只需要一个用于安装的最小空间，便能从较短的距离产生一个较大的投影图像。本投影机拥有各种 I/O 端口和低噪音设计。本机的这些特点将为您提供广泛的用途。特点 / 准备准备包装箱中的物品请参看“使用说明书（简易版）”中的“包装箱中的物品”。您的投影机应该附带其中所列的物品。如果任何物品丢失，请立即与经销商联系。通知事项 • 请妥善保管原包装材料以便将来重新包装。当搬运投影机时，请务必使用原包装材料。搬运时请尤其小心保护镜头。系上镜头盖为了避免丢失镜头盖，请用附送的带子将镜头盖固定在投影机上。 1. 将带子穿入镜头盖的穿带孔并固定。将带子的一端穿过镜头盖带孔并在该端做成一个环，然后将带子的另一端穿过该环。请勿在带子的任一端打结。一个环。使带有带子一端的镜头盖穿过该环。 2. 将带子固定在投影机的带孔上。将带子的另一端穿过投影机的带孔并使之在该处形成

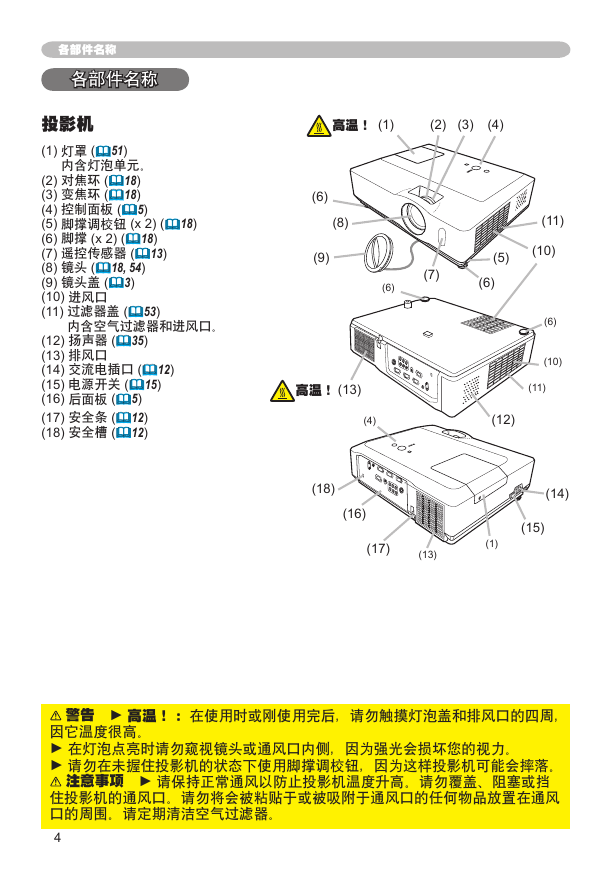

各部件名称各部件名称投影机 () 灯罩 (51) 内含空气过滤器和进风口。内含灯泡单元。 () 对焦环 (18) () 变焦环 (18) () 控制面板 (5) (5) 脚撑调校钮 (x ) (18) (6) 脚撑 (x ) (18) (7) 遥控传感器 (13) (8) 镜头 (18, 54) (9) 镜头盖 (3) (0) 进风口 () 过滤器盖 (53) () 扬声器 (35) () 排风口 () 交流电插口 (12) (5) 电源开关 (15) (6) 后面板 (5) (7) 安全条 (12) (8) 安全槽 (12) 高温！ () () () () (8) (6) (9) (7) (6) (5) (6) 高温！ () () () () (0) (6) (0) () (8) (6) (7) () () (5) () 警告 ► 高温！ : 在使用时或刚使用完后，请勿触摸灯泡盖和排风口的四周，因它温度很高。 ► 在灯泡点亮时请勿窥视镜头或通风口内侧，因为强光会损坏您的视力。 ► 请勿在未握住投影机的状态下使用脚撑调校钮，因为这样投影机可能会摔落。注意事项 ► 请保持正常通风以防止投影机温度升高。请勿覆盖、阻塞或挡住投影机的通风口。请勿将会被粘贴于或被吸附于通风口的任何物品放置在通风口的周围。请定期清洁空气过滤器。

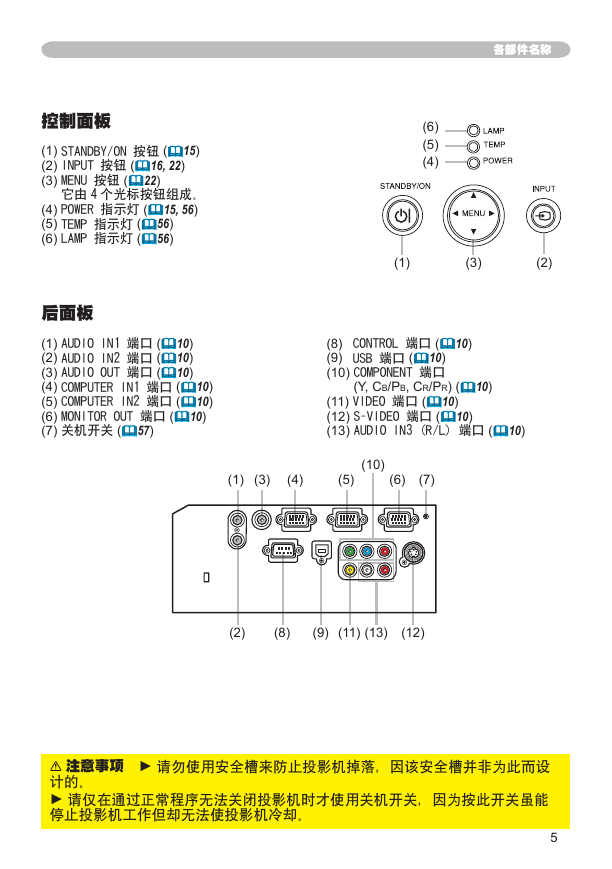

控制面板 () STANDBY/ON 按钮 (15) () INPUT 按钮 (16, 22) () MENU 按钮 (22) 它由 4 个光标按钮组成。 () POWER 指示灯 (15, 56) (5) TEMP 指示灯 (56) (6) LAMP 指示灯 (56) 后面板 () AUDIO IN1 端口 (10) () AUDIO IN2 端口 (10) () AUDIO OUT 端口 (10) () COMPUTER IN1 端口 (10) (5) COMPUTER IN2 端口 (10) (6) MONITOR OUT 端口 (10) (7) 关机开关 (57) 各部件名称 (6) (5) () () () () (8) CONTROL 端口 (10) (9) USB 端口 (10) (0) COMPONENT 端口 (Y, CB/PB, CR/PR) (10) () VIDEO 端口 (10) () S-VIDEO 端口 (10) () AUDIO IN3 (R/L) 端口 (10) () () () (5) (0) (6) (7) () (8) (9) () () () 注意事项 ► 请勿使用安全槽来防止投影机掉落，因该安全槽并非为此而设计的。 ► 请仅在通过正常程序无法关闭投影机时才使用关机开关，因为按此开关虽能停止投影机工作但却无法使投影机冷却。 5

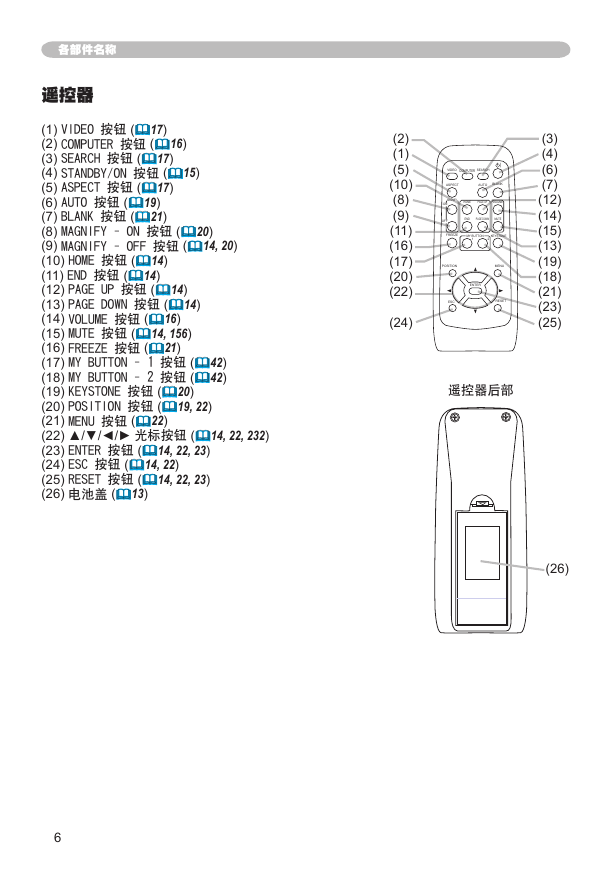

() () (5) (0) (8) (9) () (6) (7) (0) () () VIDEO COMPUTER SEARCH ASPECT AUTO BLANK MAGNIFY ON HOME PAGE UP VOLUME OFF END PAGE DOWN MUTE FREEZE MY BUTTON 1 2 KEYSTONE POSITION MENU ENTER ESC RESET 遥控器后部 () () (6) (7) () () (5) () (9) (8) () () (5) (6) 各部件名称遥控器 () VIDEO 按钮 (17) () COMPUTER 按钮 (16) () SEARCH 按钮 (17) () STANDBY/ON 按钮 (15) (5) ASPECT 按钮 (17) (6) AUTO 按钮 (19) (7) BLANK 按钮 (21) (8) MAGNIFY - ON 按钮 (20) (9) MAGNIFY - OFF 按钮 (14, 20) (0) HOME 按钮 (14) () END 按钮 (14) () PAGE UP 按钮 (14) () PAGE DOWN 按钮 (14) () VOLUME 按钮 (16) (5) MUTE 按钮 (14, 156) (6) FREEZE 按钮 (21) (7) MY BUTTON - 1 按钮 (42) (8) MY BUTTON - 2 按钮 (42) (9) KEYSTONE 按钮 (20) (0) POSITION 按钮 (19, 22) () MENU 按钮 (22) (22) ▲/▼/◄/► 光标按钮 (14, 22, 232) () ENTER 按钮 (14, 22, 23) () ESC 按钮 (14, 22) (5) RESET 按钮 (14, 22, 23) (6) 电池盖 (13) 6

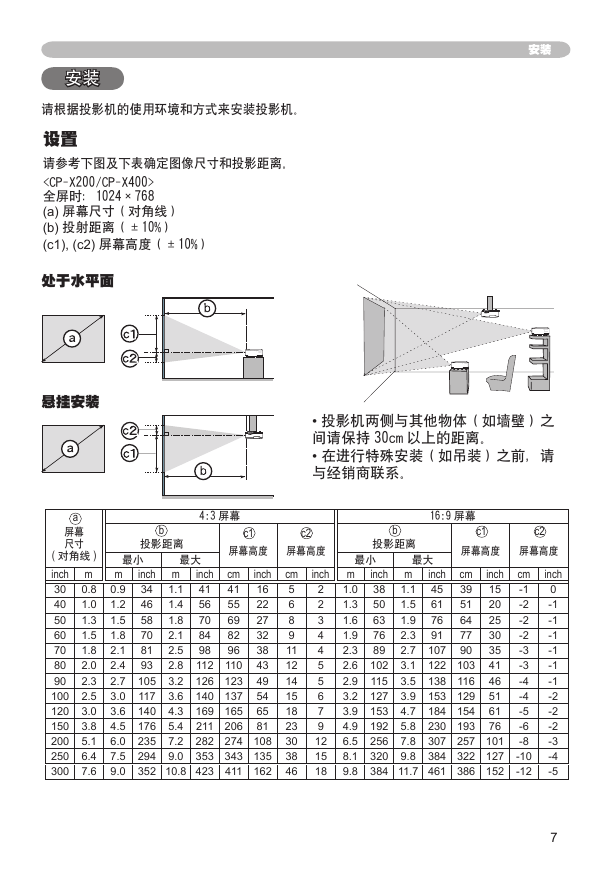

安装请根据投影机的使用环境和方式来安装投影机。设置请参考下图及下表确定图像尺寸和投影距离。全屏时：1024×768 (a) 屏幕尺寸（对角线） (b) 投射距离（±10%） (c), (c) 屏幕高度（±10%）处于水平面悬挂安装安装 • 投影机两侧与其他物体（如墙壁）之间请保持 30cm 以上的距离。 • 在进行特殊安装（如吊装）之前，请与经销商联系。 a 屏幕尺寸 ( 对角线 ) inch m 0.8 0 .0 0 . 50 60 .5 .8 70 .0 80 . 90 .5 00 0 .0 .8 50 5. 00 6. 50 00 7.6 b 投影距离 4:3 屏幕 c1 c2 屏幕高度屏幕高度最小 cm inch inch m inch 6 0.9 55 56 6 . 7 69 70 58 .5 8 8 .8 70 8 98 96 8 . 0 9 . 9 6 05 .7 5 0 7 7 .0 69 65 65 .6 0 06 8 76 .5 8 7 08 5 6.0 9 7.5 5 5 5 0.8 6 9.0 最大 m . . .8 . .5 .8 . .6 . 5. 7. 9.0 cm inch 5 6 8 9 5 5 6 5 8 7 9 0 5 8 6 8 16:9 屏幕 c1 c2 b 投影距离屏幕高度屏幕高度最小 cm inch cm inch inch m inch 0 - 5 9 5 8 .0 - - 0 5 6 50 . - - 5 6 76 6 .6 - - 77 0 9 .9 76 - - 5 07 90 89 . - - 0 0 .6 - - 6 8 6 5 .9 - - 5 5 9 7 . -5 - 8 5 6 .9 5 - -6 0 9 76 9 .9 - 07 57 0 -8 56 6.5 - 0 8. 8 7 -0 8 .7 6 86 5 - 9.8 -5 最大 m . .5 .9 . .7 . .5 .9 .7 5.8 7.8 9.8 7

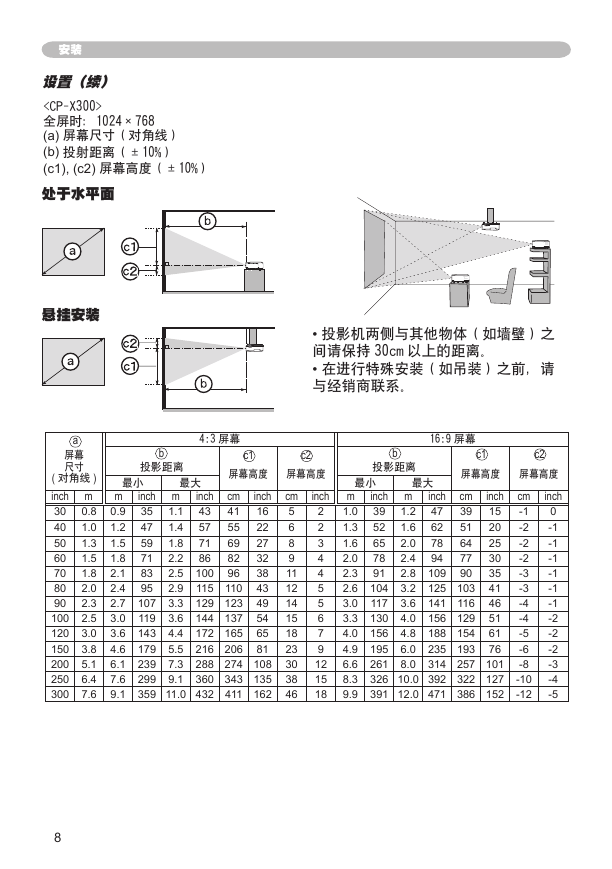

安装设置（续）全屏时：1024×768 (a) 屏幕尺寸（对角线） (b) 投射距离（±10%） (c), (c) 屏幕高度（±10%）处于水平面 • 投影机两侧与其他物体（如墙壁）之间请保持 30cm 以上的距离。 • 在进行特殊安装（如吊装）之前，请与经销商联系。 b 投影距离 4:3 屏幕 c1 c2 屏幕高度屏幕高度最小 cm inch inch m inch 6 5 0.9 55 57 7 . 7 69 7 59 .5 8 86 .8 7 8 00 96 8 . 5 0 95 . 9 9 07 .7 5 7 9 .0 7 65 65 .6 6 06 8 79 .6 88 7 08 9 6. 99 7.6 60 5 59 .0 6 9. 最大 m . . .8 . .5 .9 . .6 . 5.5 7. 9. cm inch 5 6 8 9 5 5 6 5 8 7 9 0 5 8 6 8 16:9 屏幕 c1 c2 b 投影距离屏幕高度屏幕高度最大 m . .6 .0 . .8 . .6 .0 .8 6.0 8.0 最小 cm inch m inch 0 - 9 .0 - - 5 . - - 65 .6 - - .0 78 - - 9 . - - 0 .6 - - 7 .0 - - 0 . -5 - .0 56 - -6 95 .9 - 6 6.6 -8 - 6 0.0 9 7 -0 8. 9.9 9 .0 7 86 5 - -5 cm inch inch 5 9 7 0 5 6 5 6 78 77 0 9 5 09 90 5 0 6 6 5 56 9 88 5 6 5 9 76 57 0 悬挂安装 a 屏幕尺寸 ( 对角线 ) inch m 0.8 0 .0 0 . 50 60 .5 .8 70 .0 80 . 90 .5 00 0 .0 .8 50 5. 00 6. 50 00 7.6 8
