1 反射内存卡设置须知
1.1 常见反射内存卡包括几种接口形式,PCI 接口,PMC 接口,PCIE 接口,VME 接口,
图 1:PCI 接口反射内存卡
其中最常用的为 PCI 接口。PCI 接口反射内存卡如图 1 所示。
1.2 反射内存卡兼容 3.3V 和 5VPCI 电平标准,因此可以与所有的 PCI 总线连接。
www.vmic5565.com
2 安装指引及上电 LED 指示说明
置(默认为全 OFF,通常使用默认配置即可,且反射内存网中所有 S1 设置相同);S2 为节
点号设置(反射内存网中每块板卡节点必须唯一,通过拨码可以设置节点号为 0 到 255,
因此一个反射内存网中最多只可以有 256 个节点)光纤传输数据时带有节点号信息,用于
1.3 反射内存卡安装前必须对 S1 和 S2 两个拨码开关进行设置,拨码开关S1 为功能设
识别数据源,因此每块卡的节点号必须不同。
2.1 板卡安装前 先安装驱动程序,以 Windows XP 为例,解压驱动 安装包, 运行
SETUP.EXE,将驱动程序安装到指定目录即可。
2.2 硬件安装时先将机箱断电,打开机箱盖,将板卡插入 PCI 槽位后,拧紧固定螺丝,
安装时必须使对准 PCI 槽位插入。如有多块板卡,重复上述动作。完成后连接 LC 光纤线。
由于是采用菊花链连接,连接光纤线的原则是:板卡 TX 连接下一块板卡的 RX。如图 3 所
示:
图 2:面板示意(PCI,PMC 接口位置相同)
www.vmic5565.com
图 3:反射内存卡光纤连接方法

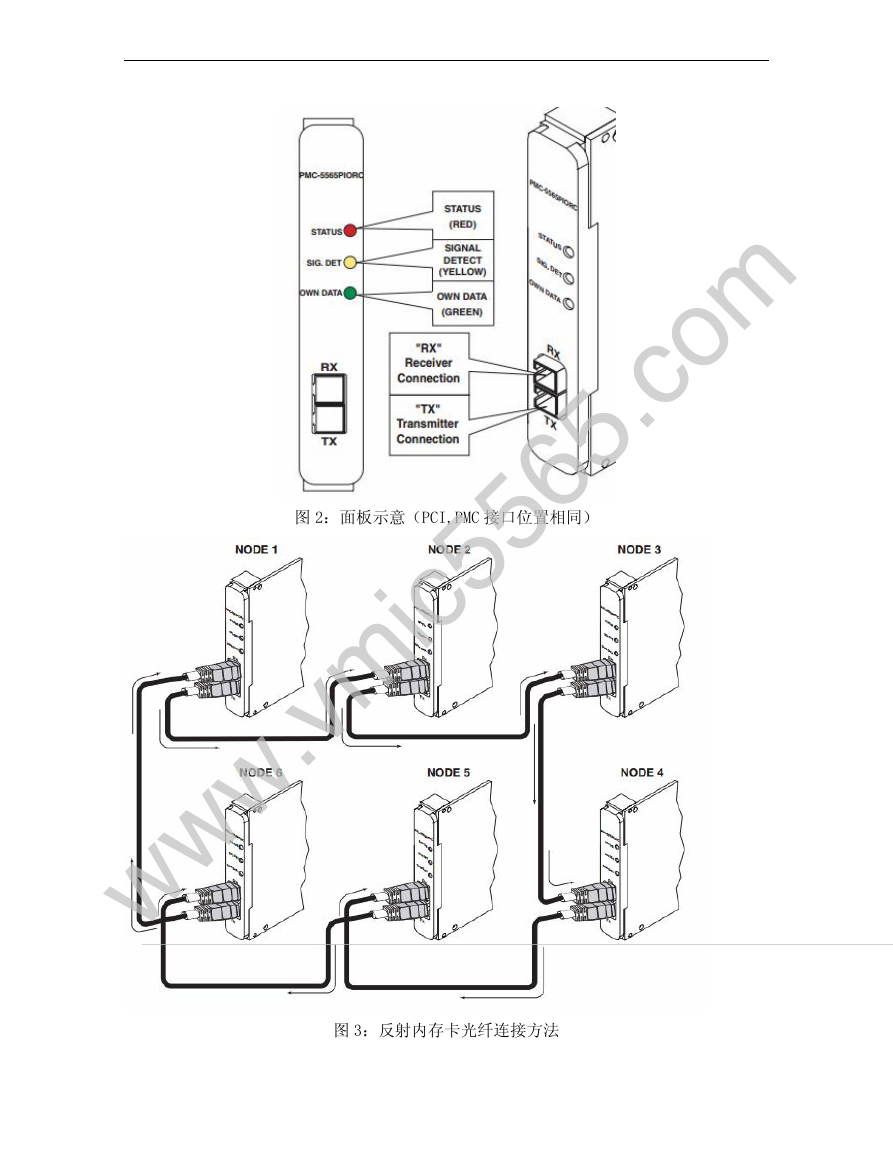

2.3 如上图 2 所示面板包含三个指示灯
3 测试方法说明
3.1 自带测试程序及使用方法
驱动程序安装后,在开始菜单找到 GE Fanuc RFM2g菜单,菜单下提供了详细的帮助文
绿 用于指示收到自身发出去的数据,即数据经过菊花链遍历后回到源。
上电后会闪亮,表示 FPGA 代码装载成功。
件、实例代码和控制台程序。其中控制台程序可以对板卡进行完整的功能测试。
颜色 功能描述
红 用户自定义 LED,上电时点亮,后自动关闭。用于自定义指示
LED
状态
信号检测 黄 光纤环路连接成功,RX 检测到光信号
接 收 自 发 数
据
www.vmic5565.com
setled 1 点亮LED
getled 读取用户LED 状态
输入 help (相应的命令字)可以打印出相应命令字的使用参数及功能说明。

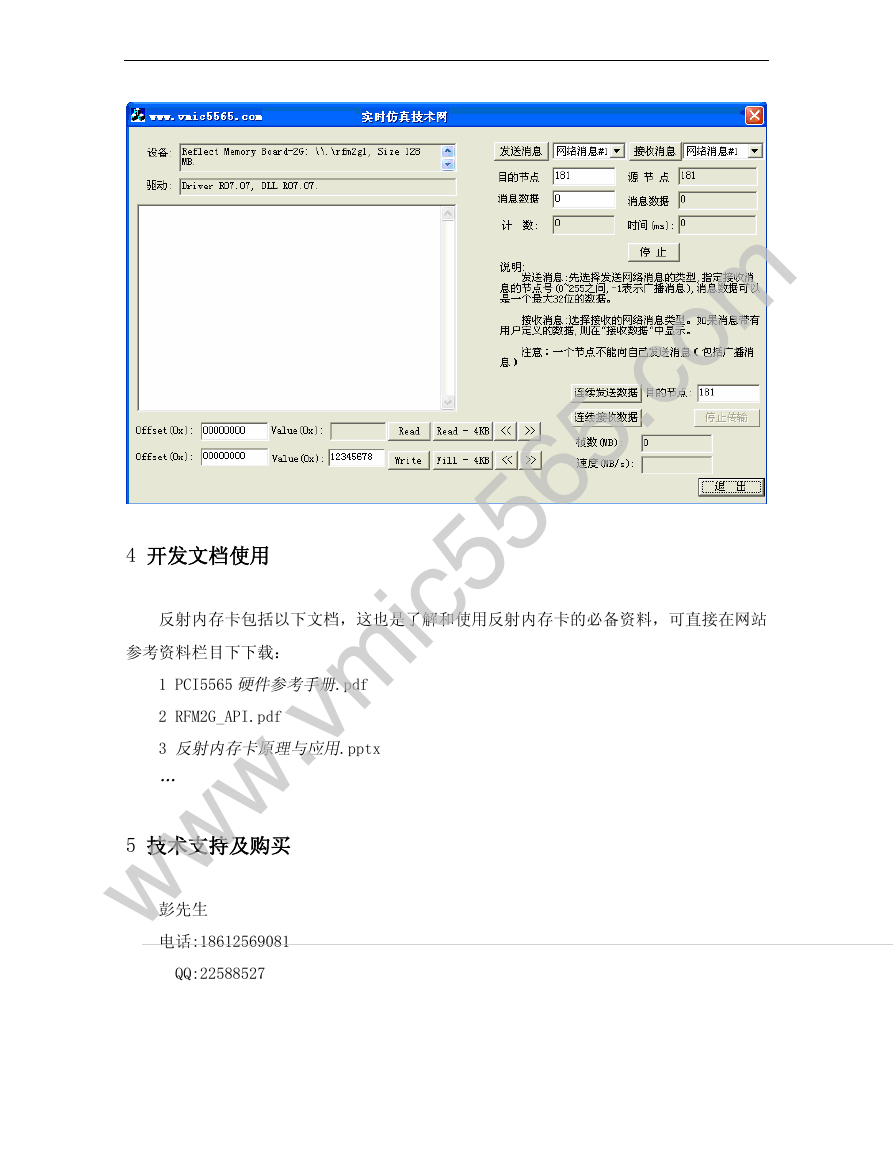

为了测试过程更加直观,也可以使用 Windows 界面测试程序。测试程序包括驱动版本
信息及节点号显示区域,数据显示区域,中断测试区域,性能测试区域。使用方法比较简
单,在此不再详述,仿真技术网(www.vmic5565.com)提供本程序源码供大家参考与分析。
read 0 1 0x100 打印出反射内存卡中从地址0 开始的100 个字节的数据
checkring 检测光纤环路是否正确连接
运行 RFM2G Utility,输入板卡号回车。输入 HELP 回车打印一系列可使用的命令可对
板卡进行一系列设置,状态读取等,例如:
3.2 界面测试程序及使用方法
4 开发文档使用
www.vmic5565.com
3 反射内存卡原理与应用.pptx
5 技术支持及购买
1 PCI5565 硬件参考手册.pdf
反射内存卡包括以下文档,这也是了解和使用反射内存卡的必备资料,可直接在网站
参考资料栏目下下载:
2 RFM2G_API.pdf
…
彭先生
电话:18612569081
QQ:22588527
