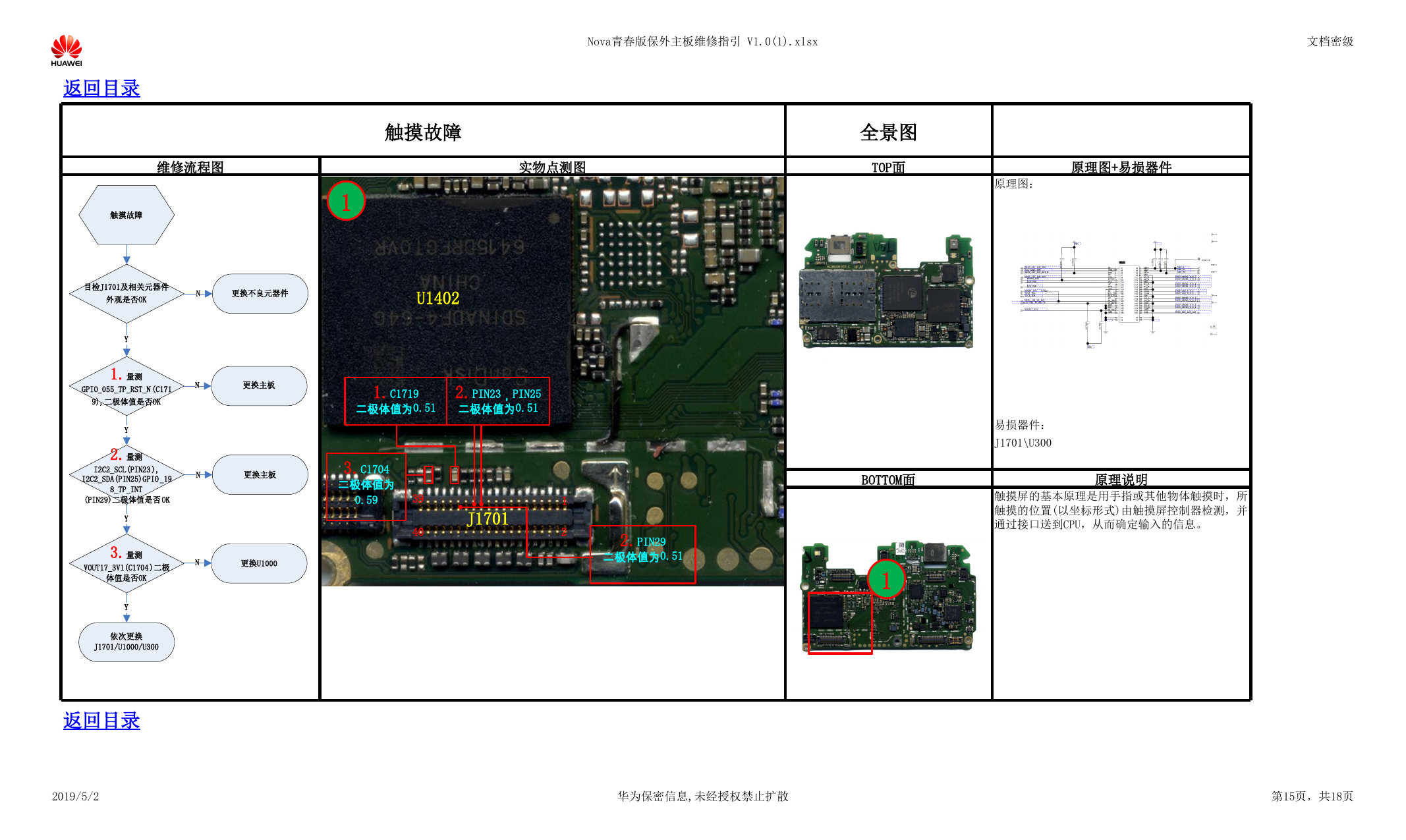

Nova青春版保外主板维修指引 V1.0(1).xlsx 文档密级 返回目录 维修流程图 实物点测图 触摸故障 全景图 TOP面 原理图+易损器件 原理图： 1 U1402 1.C1719 二极体值为0.51 2.PIN23，PIN25 二极体值为0.51 3.C1704 二极体值为 0.59 39 40 J1701 1 2 易损器件： J1701\U300 BOTTOM面 原理说明 触摸屏的基本原理是用手指或其他物体触摸时，所 触摸的位置(以坐标形式)由触摸屏控制器检测，并 通过接口送到CPU，从而确定输入的信息。 2.PIN29 二极体值为0.51 1 返回目录 2019/5/2 华为保密信息,未经授权禁止扩散 第15页，共18页 N更换不良元器件YN更换主板触摸故障目检J1701及相关元器件外观是否OK更换主板YYN1.量测 GPIO_055_TP_RST_N(C1719),二极体值是否OK2.量测 I2C2_SCL(PIN23),I2C2_SDA(PIN25)GPIO_198_TP_INT(PIN29)二极体值是否OK依次更换J1701/U1000/U3003.量测 VOUT17_3V1(C1704)二极体值是否OK更换U1000YN
