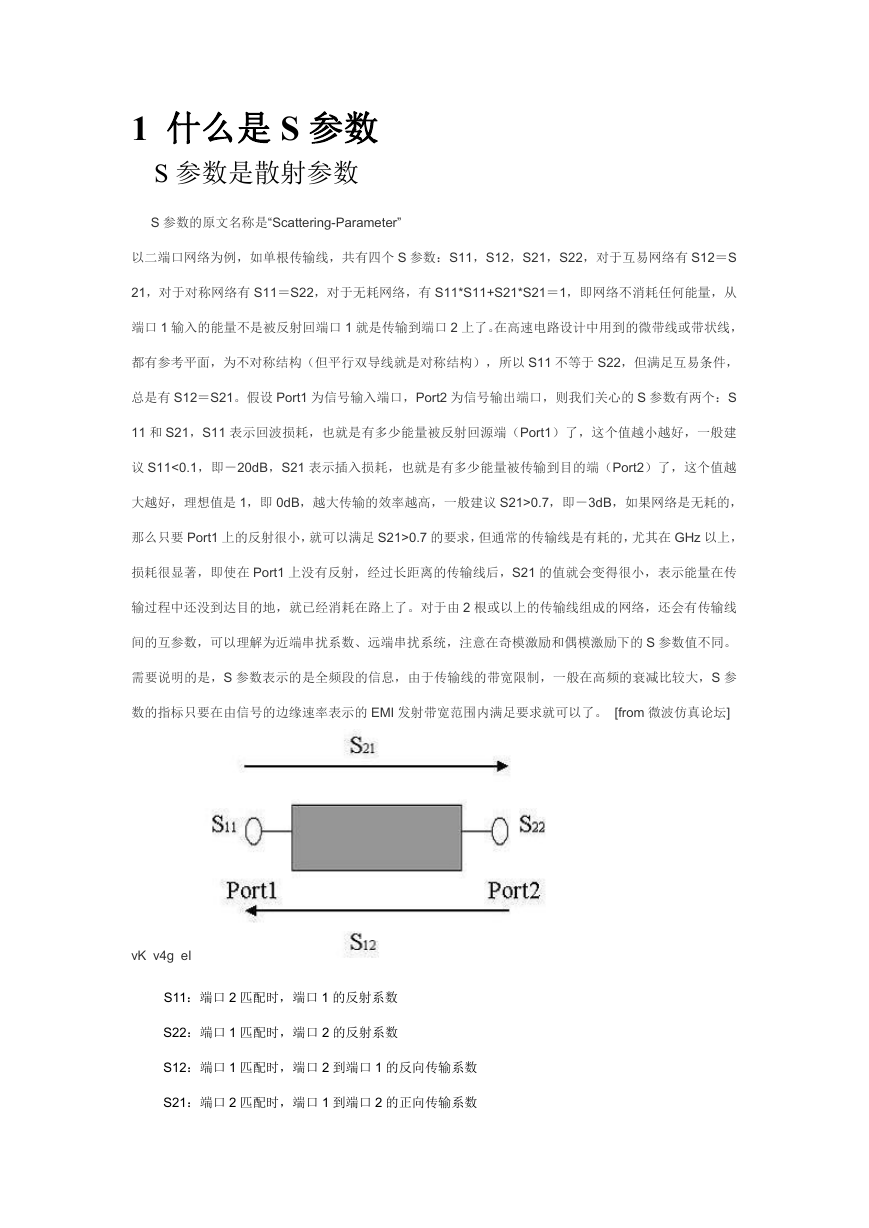

1 什么是 S 参数 S 参数是散射参数 S 参数的原文名称是“Scattering-Parameter” 以二端口网络为例，如单根传输线，共有四个 S 参数：S11，S12，S21，S22，对于互易网络有 S12＝S 21，对于对称网络有 S11＝S22，对于无耗网络，有 S11*S11+S21*S21＝1，即网络不消耗任何能量，从 端口 1 输入的能量不是被反射回端口 1 就是传输到端口 2 上了。在高速电路设计中用到的微带线或带状线， 都有参考平面，为不对称结构（但平行双导线就是对称结构），所以 S11 不等于 S22，但满足互易条件， 总是有 S12＝S21。假设 Port1 为信号输入端口，Port2 为信号输出端口，则我们关心的 S 参数有两个：S 11 和 S21，S11 表示回波损耗，也就是有多少能量被反射回源端（Port1）了，这个值越小越好，一般建 议 S11<0.1，即－20dB，S21 表示插入损耗，也就是有多少能量被传输到目的端（Port2）了，这个值越 大越好，理想值是 1，即 0dB，越大传输的效率越高，一般建议 S21>0.7，即－3dB，如果网络是无耗的， 那么只要 Port1 上的反射很小，就可以满足 S21>0.7 的要求，但通常的传输线是有耗的，尤其在 GHz 以上， 损耗很显著，即使在 Port1 上没有反射，经过长距离的传输线后，S21 的值就会变得很小，表示能量在传 输过程中还没到达目的地，就已经消耗在路上了。对于由 2 根或以上的传输线组成的网络，还会有传输线 间的互参数，可以理解为近端串扰系数、远端串扰系统，注意在奇模激励和偶模激励下的 S 参数值不同。 需要说明的是，S 参数表示的是全频段的信息，由于传输线的带宽限制，一般在高频的衰减比较大，S 参 数的指标只要在由信号的边缘速率表示的 EMI 发射带宽范围内满足要求就可以了。 [from 微波仿真论坛] vK v4g eI S11：端口 2 匹配时，端口 1 的反射系数 S22：端口 1 匹配时，端口 2 的反射系数 S12：端口 1 匹配时，端口 2 到端口 1 的反向传输系数 S21：端口 2 匹配时，端口 1 到端口 2 的正向传输系数 

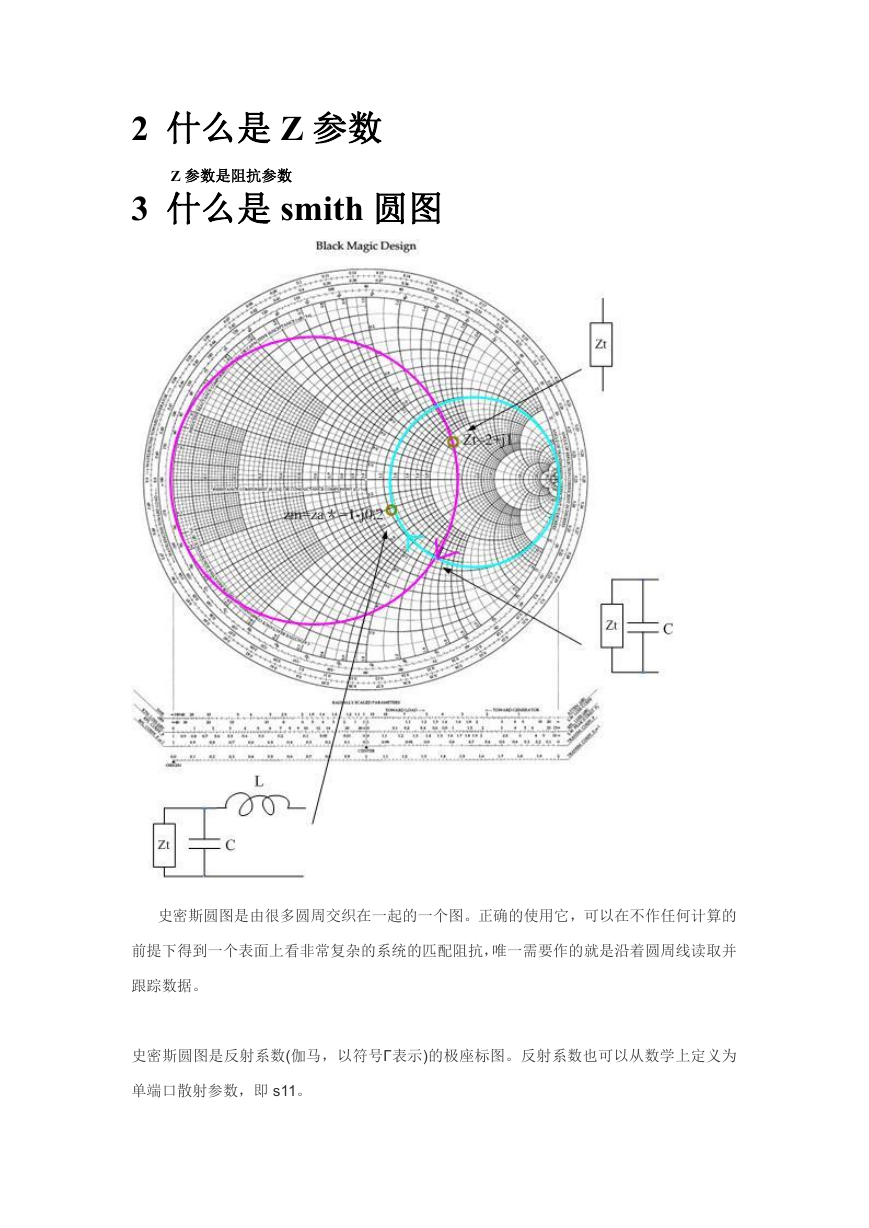

2 什么是 Z 参数 Z 参数是阻抗参数 3 什么是 smith 圆图 史密斯圆图是由很多圆周交织在一起的一个图。正确的使用它，可以在不作任何计算的 前提下得到一个表面上看非常复杂的系统的匹配阻抗，唯一需要作的就是沿着圆周线读取并 跟踪数据。 史密斯圆图是反射系数(伽马，以符号Γ表示)的极座标图。反射系数也可以从数学上定义为 单端口散射参数，即 s11。 

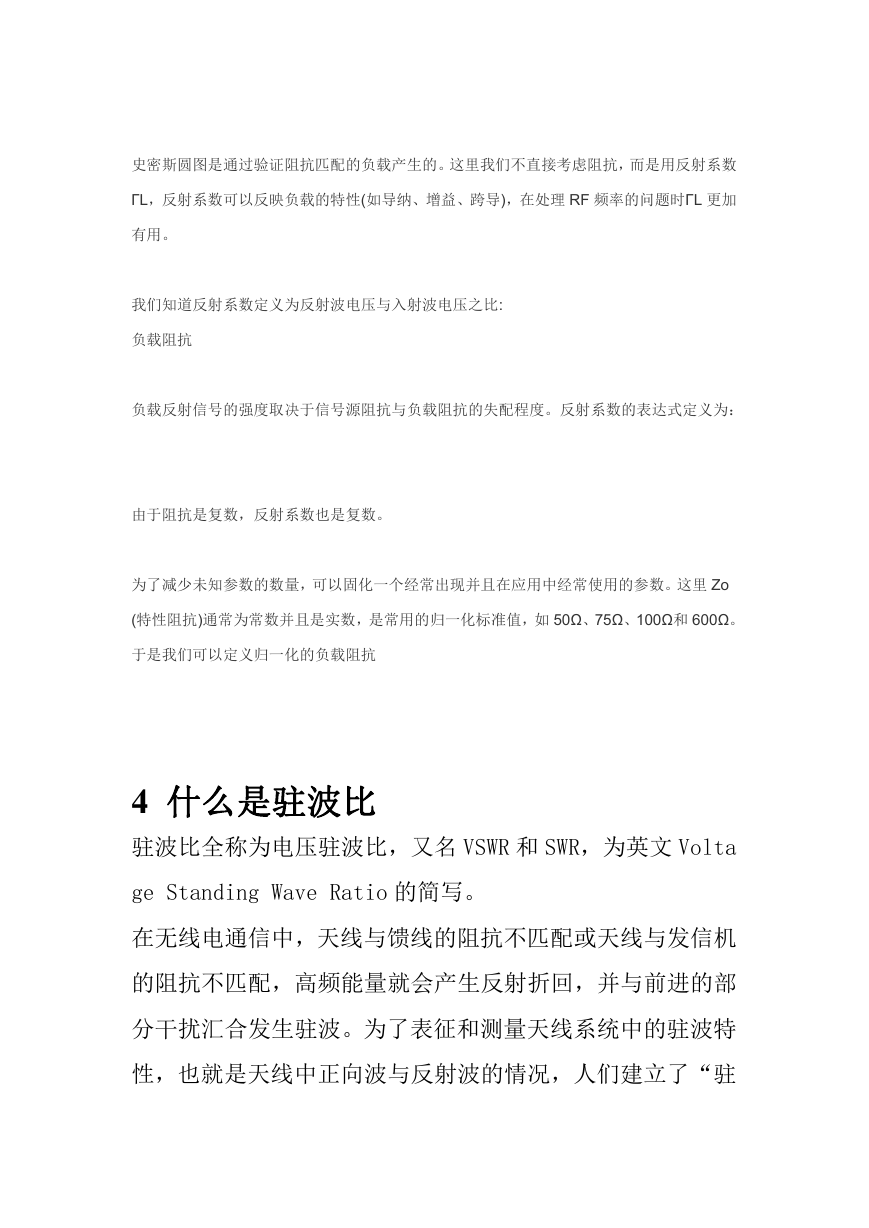

史密斯圆图是通过验证阻抗匹配的负载产生的。这里我们不直接考虑阻抗，而是用反射系数 ΓL，反射系数可以反映负载的特性(如导纳、增益、跨导)，在处理 RF 频率的问题时ΓL 更加 有用。 我们知道反射系数定义为反射波电压与入射波电压之比: 负载阻抗 负载反射信号的强度取决于信号源阻抗与负载阻抗的失配程度。反射系数的表达式定义为： 由于阻抗是复数，反射系数也是复数。 为了减少未知参数的数量，可以固化一个经常出现并且在应用中经常使用的参数。这里 Zo (特性阻抗)通常为常数并且是实数，是常用的归一化标准值，如 50Ω、75Ω、100Ω和 600Ω。 于是我们可以定义归一化的负载阻抗 4 什么是驻波比 驻波比全称为电压驻波比，又名 VSWR 和 SWR，为英文 Volta ge Standing Wave Ratio 的简写。 在无线电通信中，天线与馈线的阻抗不匹配或天线与发信机 的阻抗不匹配，高频能量就会产生反射折回，并与前进的部 分干扰汇合发生驻波。为了表征和测量天线系统中的驻波特 性，也就是天线中正向波与反射波的情况，人们建立了“驻 

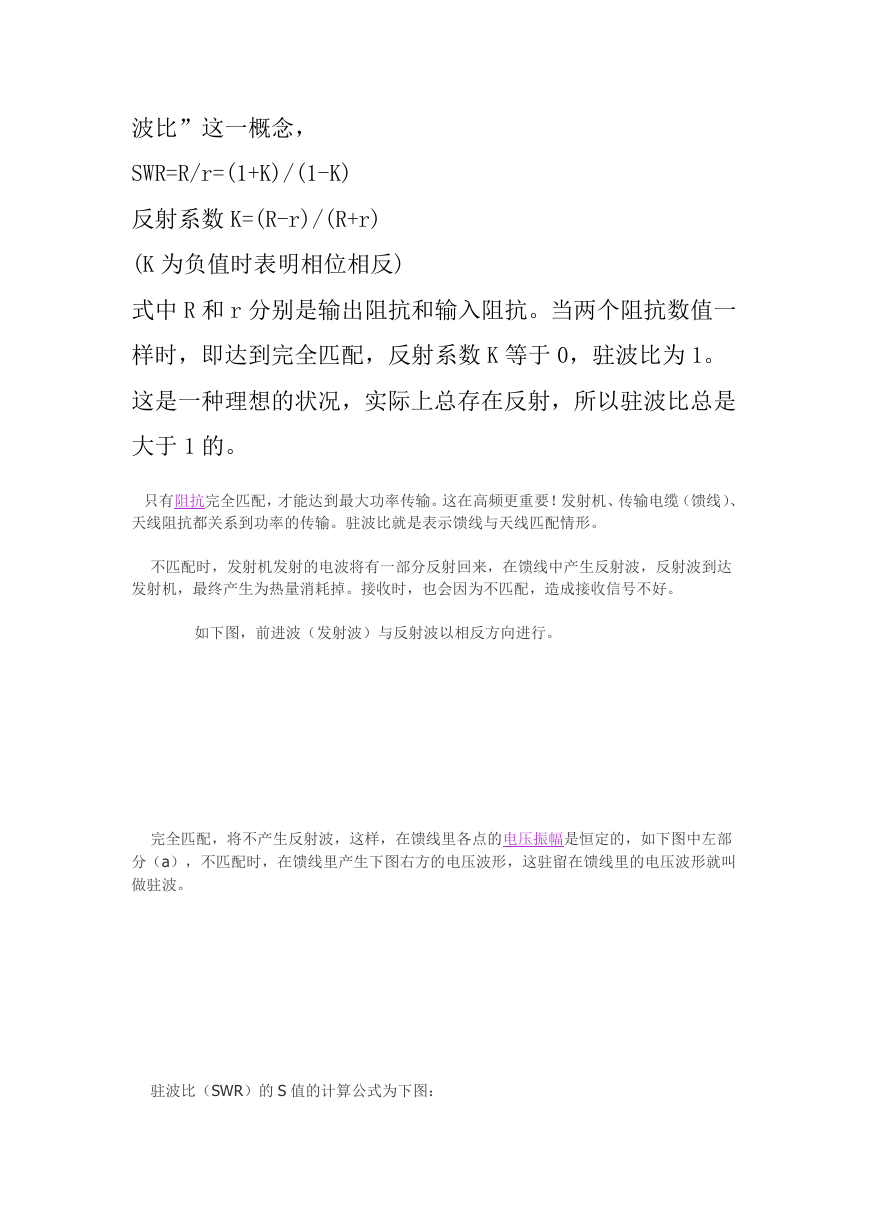

波比”这一概念， SWR=R/r=(1+K)/(1-K) 反射系数 K=(R-r)/(R+r) (K 为负值时表明相位相反) 式中 R 和 r 分别是输出阻抗和输入阻抗。当两个阻抗数值一 样时，即达到完全匹配，反射系数 K 等于 0，驻波比为 1。 这是一种理想的状况，实际上总存在反射，所以驻波比总是 大于 1 的。 只有阻抗完全匹配，才能达到最大功率传输。这在高频更重要！发射机、传输电缆（馈线）、 天线阻抗都关系到功率的传输。驻波比就是表示馈线与天线匹配情形。 不匹配时，发射机发射的电波将有一部分反射回来，在馈线中产生反射波，反射波到达 发射机，最终产生为热量消耗掉。接收时，也会因为不匹配，造成接收信号不好。 如下图，前进波（发射波）与反射波以相反方向进行。 完全匹配，将不产生反射波，这样，在馈线里各点的电压振幅是恒定的，如下图中左部 分（a），不匹配时，在馈线里产生下图右方的电压波形，这驻留在馈线里的电压波形就叫 做驻波。 驻波比（SWR）的 S 值的计算公式为下图： 

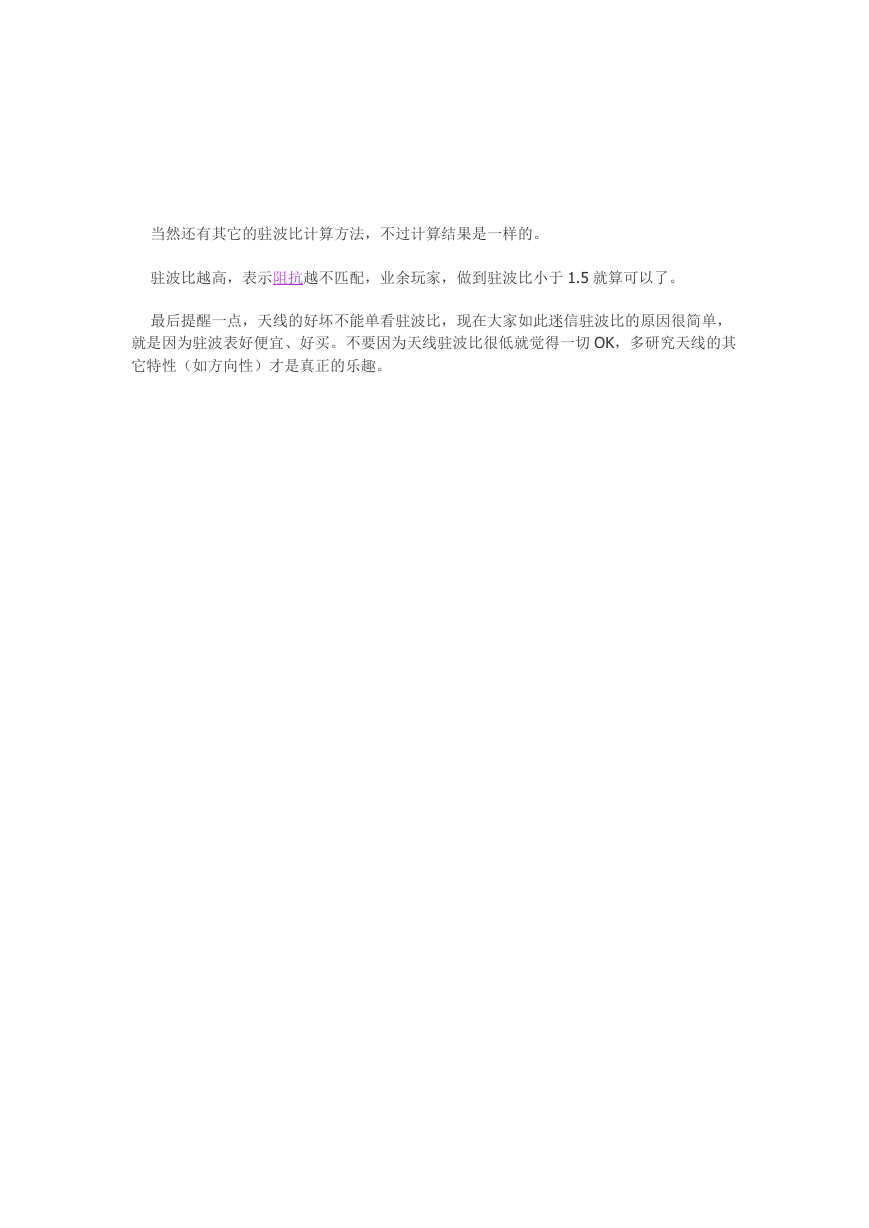

当然还有其它的驻波比计算方法，不过计算结果是一样的。 驻波比越高，表示阻抗越不匹配，业余玩家，做到驻波比小于 1.5 就算可以了。 最后提醒一点，天线的好坏不能单看驻波比，现在大家如此迷信驻波比的原因很简单， 就是因为驻波表好便宜、好买。不要因为天线驻波比很低就觉得一切 OK，多研究天线的其 它特性（如方向性）才是真正的乐趣。
