华为畅享5 故障维修指导 无电流故障.pdf

发布时间：2022-03-28 发布人：admin 分类：说明书 资料大小：0.18M 资料格式：pdf 举报 版权申诉
第1页 / 共1页
资料共1页，全文预览结束

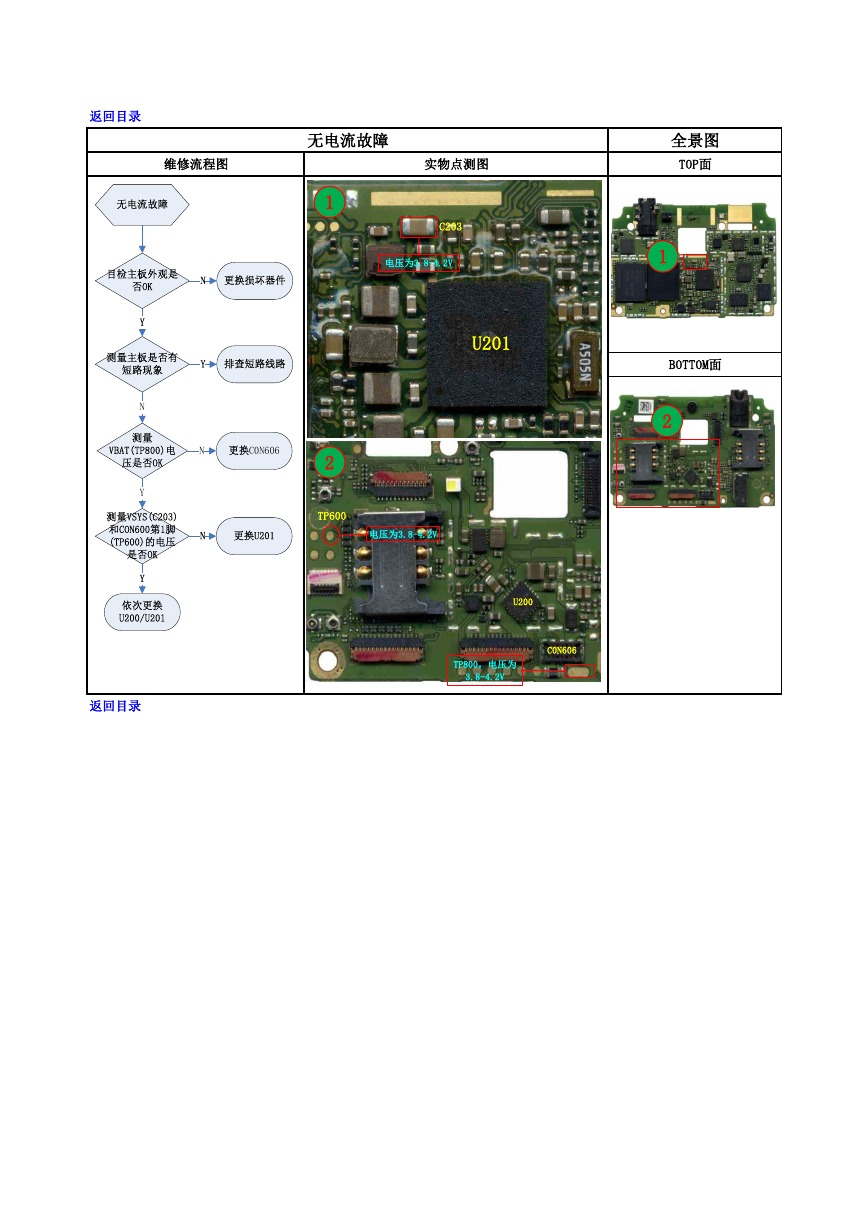

    全景图 TOP面 1 BOTTOM面 2 返回目录 维修流程图 实物点测图 无电流故障 1 C203 电压为3.8-4.2V U201 2 TP600 电压为3.8-4.2V U200 C0N606 TP800，电压为 3.8-4.2V 返回目录 无电流故障更换损坏器件NY目检主板外观是否OKY测量VSYS(C203)和CON600第1脚(TP600)的电压是否OK测量主板是否有短路现象排查短路线路NY依次更换U200/U201更换U201测量VBAT(TP800)电压是否OKNY更换C0N606N
