2017年广西桂林电子科技大学电磁场与微波技术考研真题A卷.doc

发布时间：2022-09-15 发布人：admin 分类：说明书资料大小：0.07M 资料格式：doc 举报版权申诉

第1页 / 共3页


第2页 / 共3页


第3页 / 共3页

文本预览

2017 年广西桂林电子科技大学电磁场与微波技术考研真题 A 卷一、简答题（32 分） 1. （6 分）什么是色散效应？什么是趋肤效应？ 2. （6 分）请简述何为均匀平面波，以及理想介质中均匀平面波有何特点？ 3. （6 分）均匀平面波对两种介质分别面垂直入射，简述反射系数和透射系数的定义，以及它们之间存在什么关系？ 4. （6 分）什么叫 TE 模、TM 模和 TEM 模？ 5. (8 分) 测得某二端口网络的 S 矩阵为 S [ ] 0.1 轾犏= 犏 0.8 j 臌 0.8 j 0.2 问此二端口网络是否互易和无耗，并给出理由？二、填空题（24 分） 1 、时变电磁场中，一般两种媒质（普通煤质）的边界条件为：，。，， 2、特性阻抗为 Z0 的无耗传输线终接实数负载 RL 时，距离负载λ/2 处等效阻抗为，而距离负载λ/4 处其等效阻抗为 3、带状线上传输的主模为为。，微带线传输的主模是，矩形波导传输的主模 4、若真空中一均匀平面电磁波   E e  x 3cos( t   kz )   e y 3sin( t   kz ) ，则该平面波传播

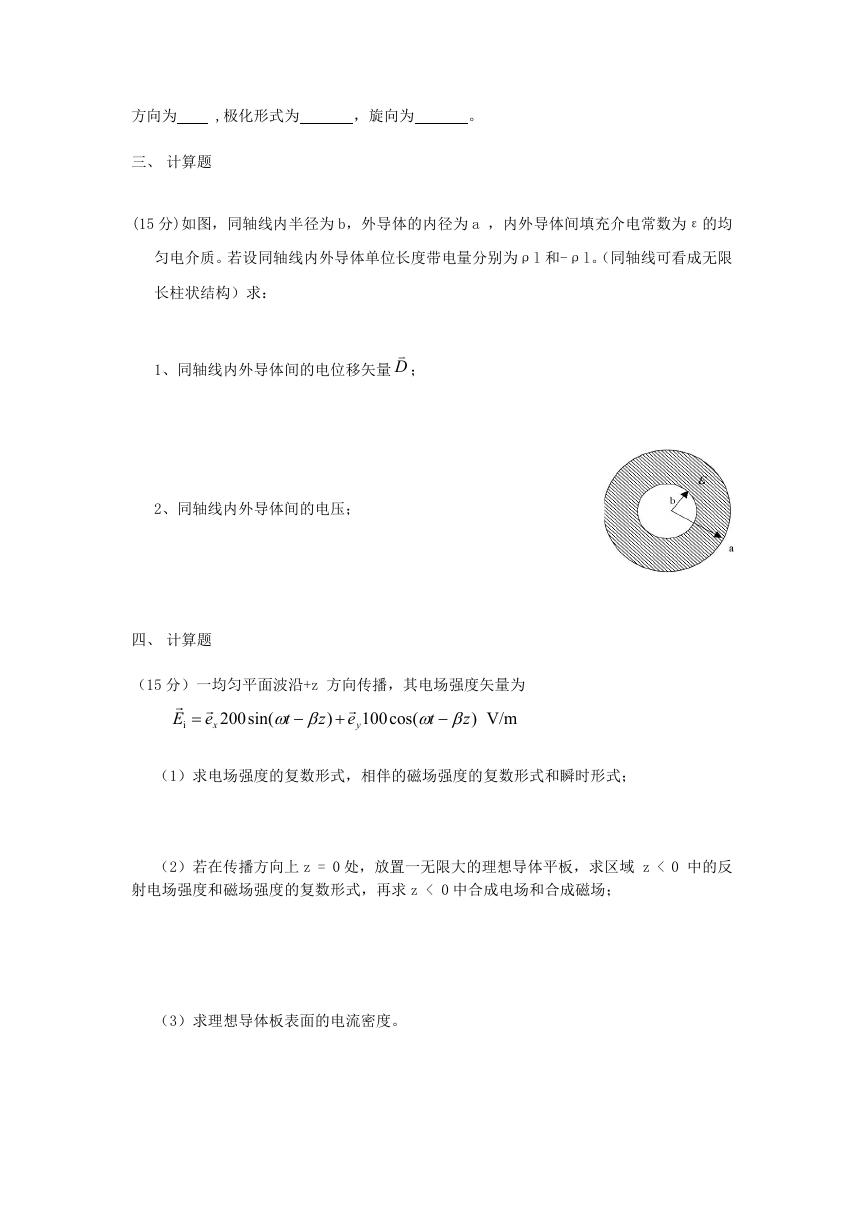

方向为 ,极化形式为，旋向为。三、计算题 (15 分)如图，同轴线内半径为 b，外导体的内径为 a ，内外导体间填充介电常数为ε的均匀电介质。若设同轴线内外导体单位长度带电量分别为ρl 和-ρl。（同轴线可看成无限长柱状结构）求：  1、同轴线内外导体间的电位移矢量 D ； 2、同轴线内外导体间的电压；四、计算题（15 分）一均匀平面波沿+z 方向传播，其电场强度矢量为  E i  e x  200sin( z    t  e y )  100cos( z    t ) V/m （1）求电场强度的复数形式，相伴的磁场强度的复数形式和瞬时形式；（2）若在传播方向上 z = 0 处，放置一无限大的理想导体平板，求区域 z < 0 中的反射电场强度和磁场强度的复数形式，再求 z < 0 中合成电场和合成磁场；（3）求理想导体板表面的电流密度。

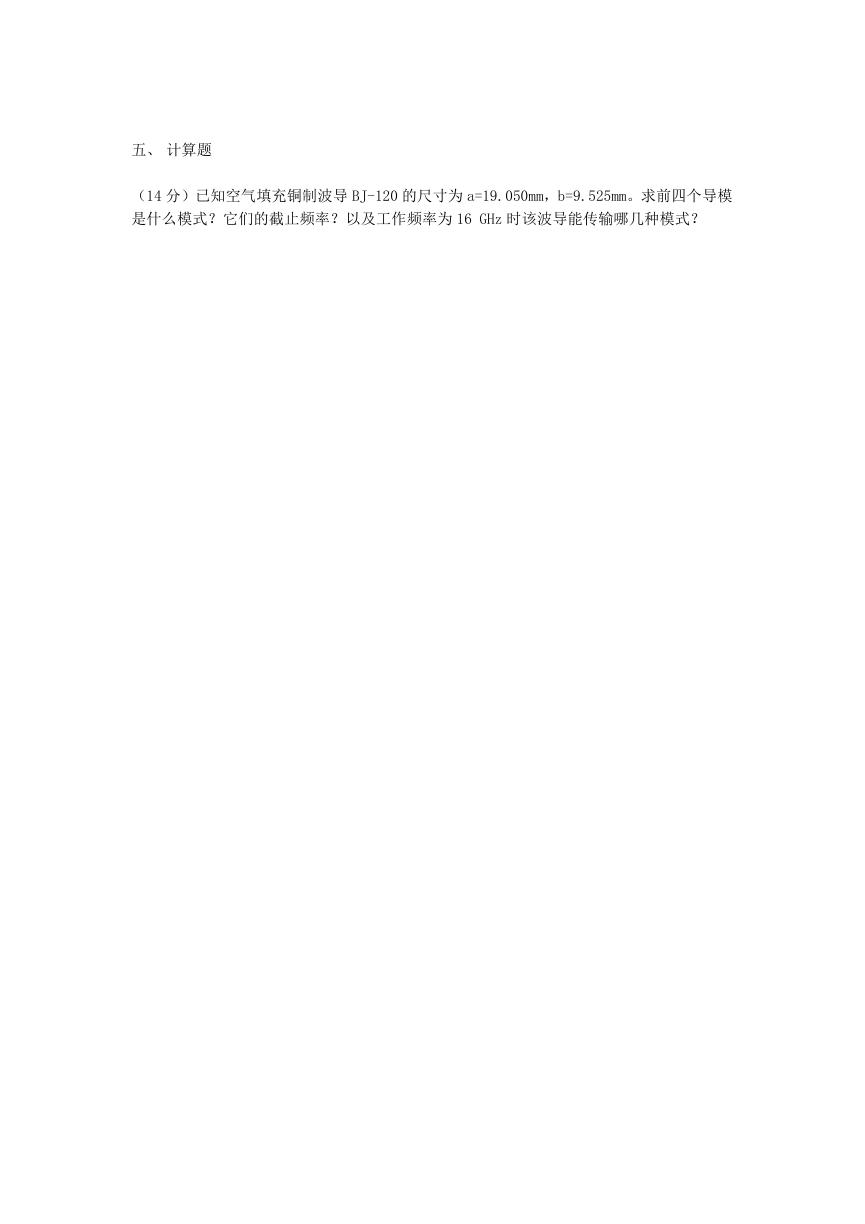

五、计算题（14 分）已知空气填充铜制波导 BJ-120 的尺寸为 a=19.050mm，b=9.525mm。求前四个导模是什么模式？它们的截止频率？以及工作频率为 16 GHz 时该波导能传输哪几种模式？
