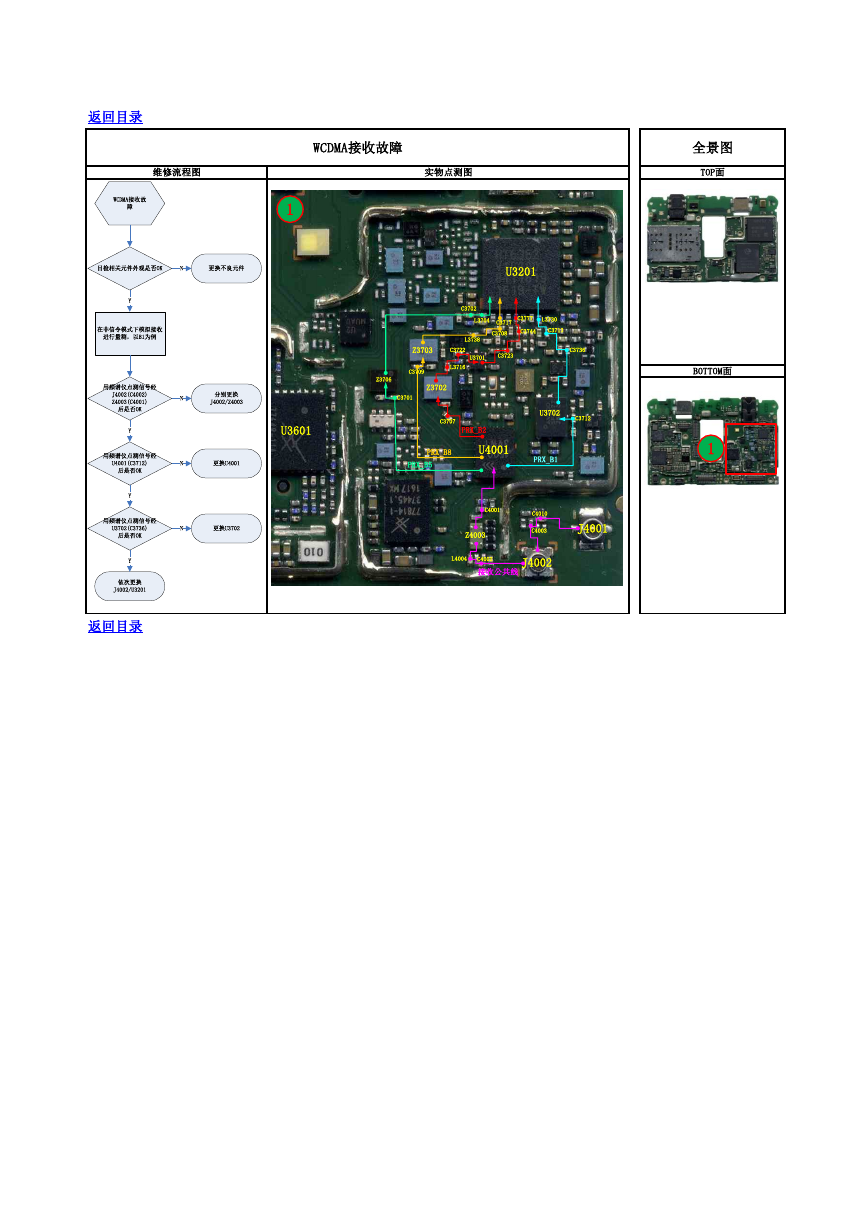

返回目录 维修流程图 实物点测图 WCDMA接收故障 1 U3601 U3201 C3702 L3704 C3717 C3777 L3730 C3708 C3744 C3713 L3738 Z3703 C3709 C3722 L3716 U3701 C3723 C3736 Z3706 Z3702 C3701 C3707 PRX_B2 U3702 C3712 PRX_B8 U4001 PRX_B5 PRX_B1 C4001 Z4003 C4010 C4003 J4001 L4004 C4002 接收公共线 J4002 返回目录 全景图 TOP面 BOTTOM面 1 WCDMA接收故障目检相关元件外观是否OK更换不良元件在非信令模式下模拟接收进行量测，以B1为例用频谱仪点测信号经J4002(C4002)Z4003(C4001)后是否OK分别更换J4002/Z4003用频谱仪点测信号经U4001(C3712)后是否OK更换U4001用频谱仪点测信号经U3702(C3736)后是否OK更换U3702依次更换J4002/U3201NYNYNYNY
