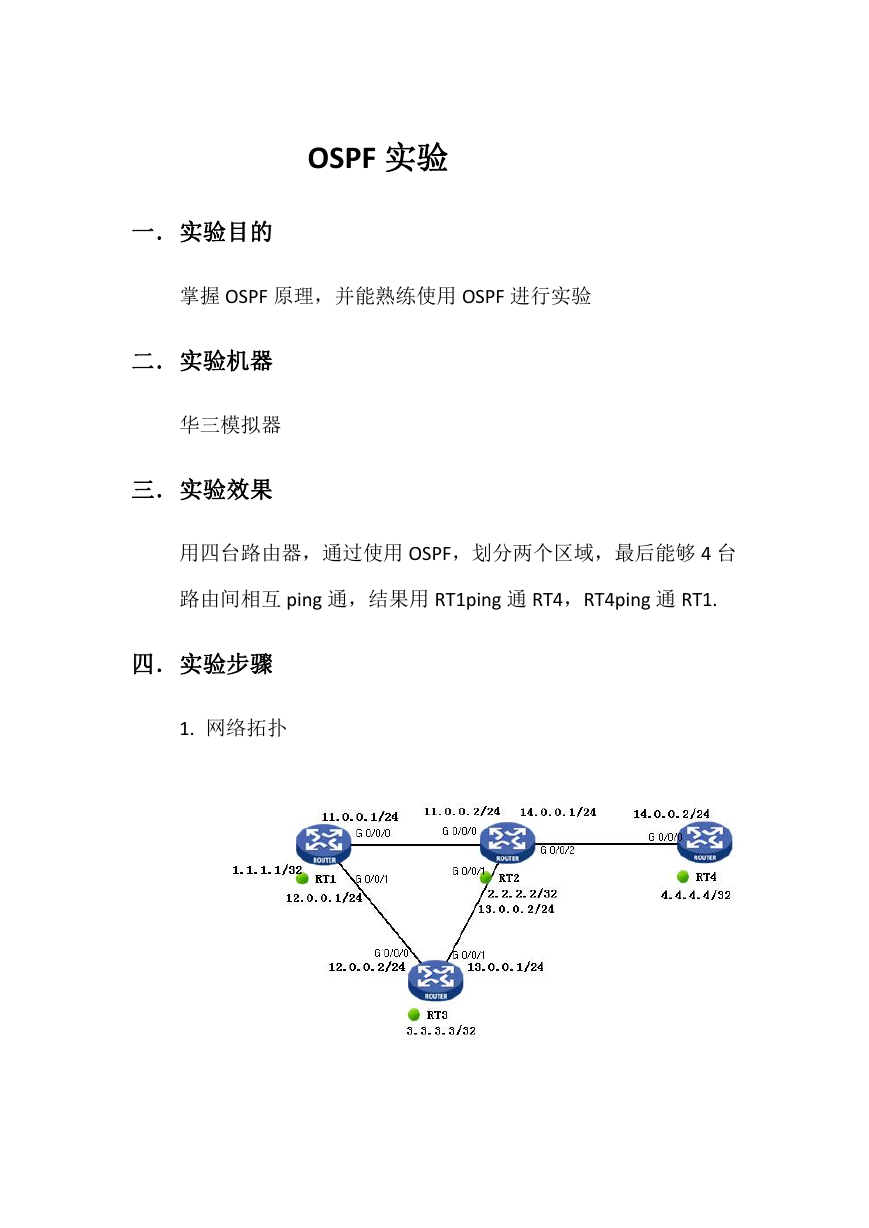

OSPF实验

一．实验目的

二．实验机器

三．实验效果

四．实验步骤

OSPF 实验一．实验目的掌握 OSPF 原理，并能熟练使用 OSPF 进行实验二．实验机器华三模拟器三．实验效果用四台路由器，通过使用 OSPF，划分两个区域，最后能够 4 台路由间相互 ping 通，结果用 RT1ping 通 RT4，RT4ping 通 RT1. 四．实验步骤 1. 网络拓扑

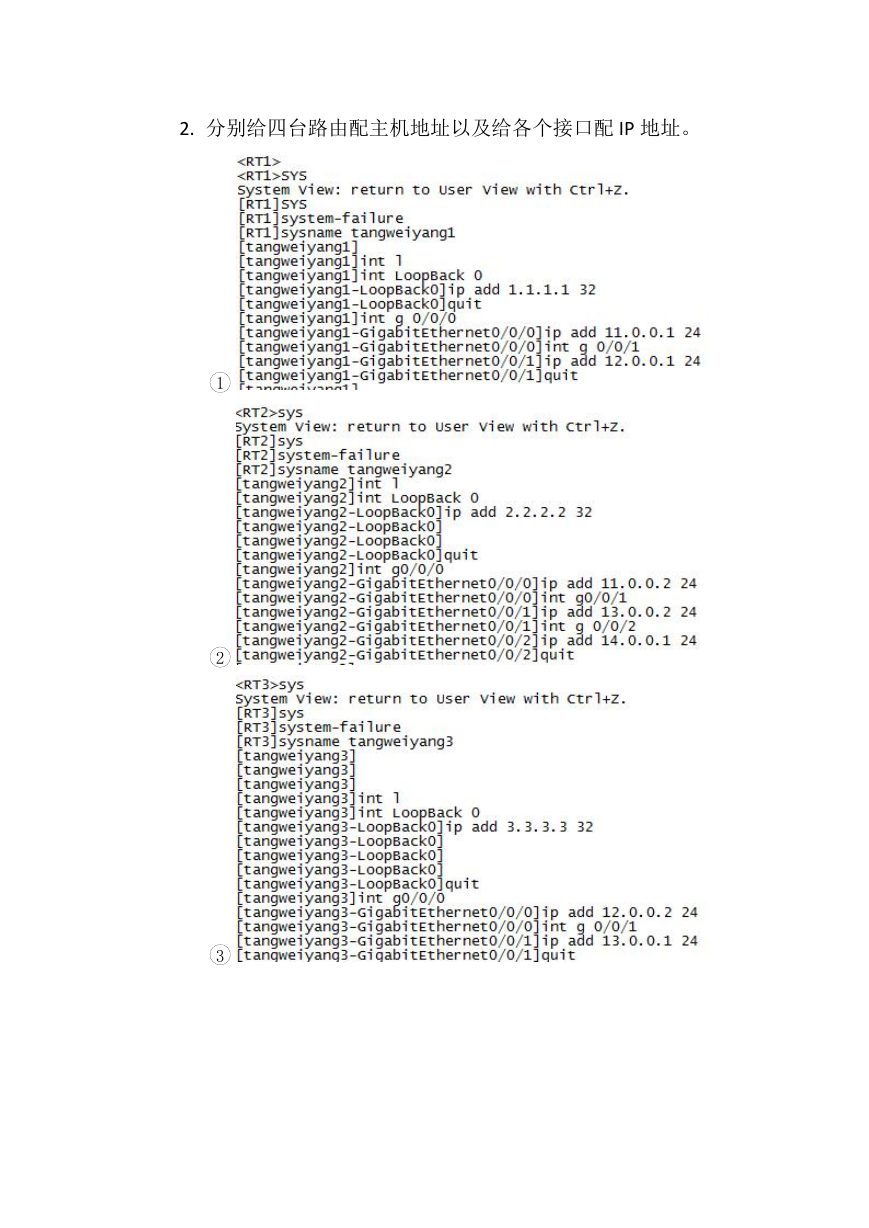

2. 分别给四台路由配主机地址以及给各个接口配 IP 地址。 1 2 3

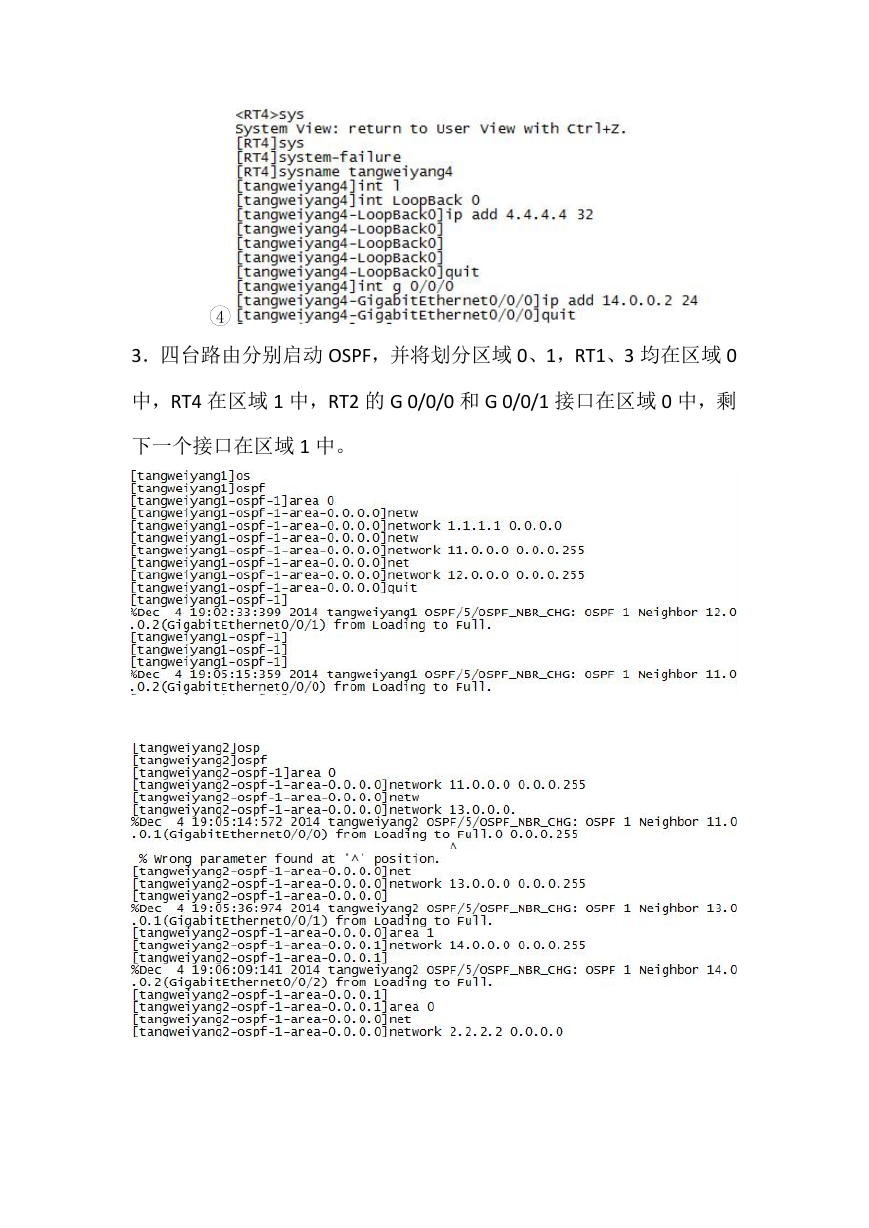

4 3．四台路由分别启动 OSPF，并将划分区域 0、1，RT1、3 均在区域 0 中，RT4 在区域 1 中，RT2 的 G 0/0/0 和 G 0/0/1 接口在区域 0 中，剩下一个接口在区域 1 中。

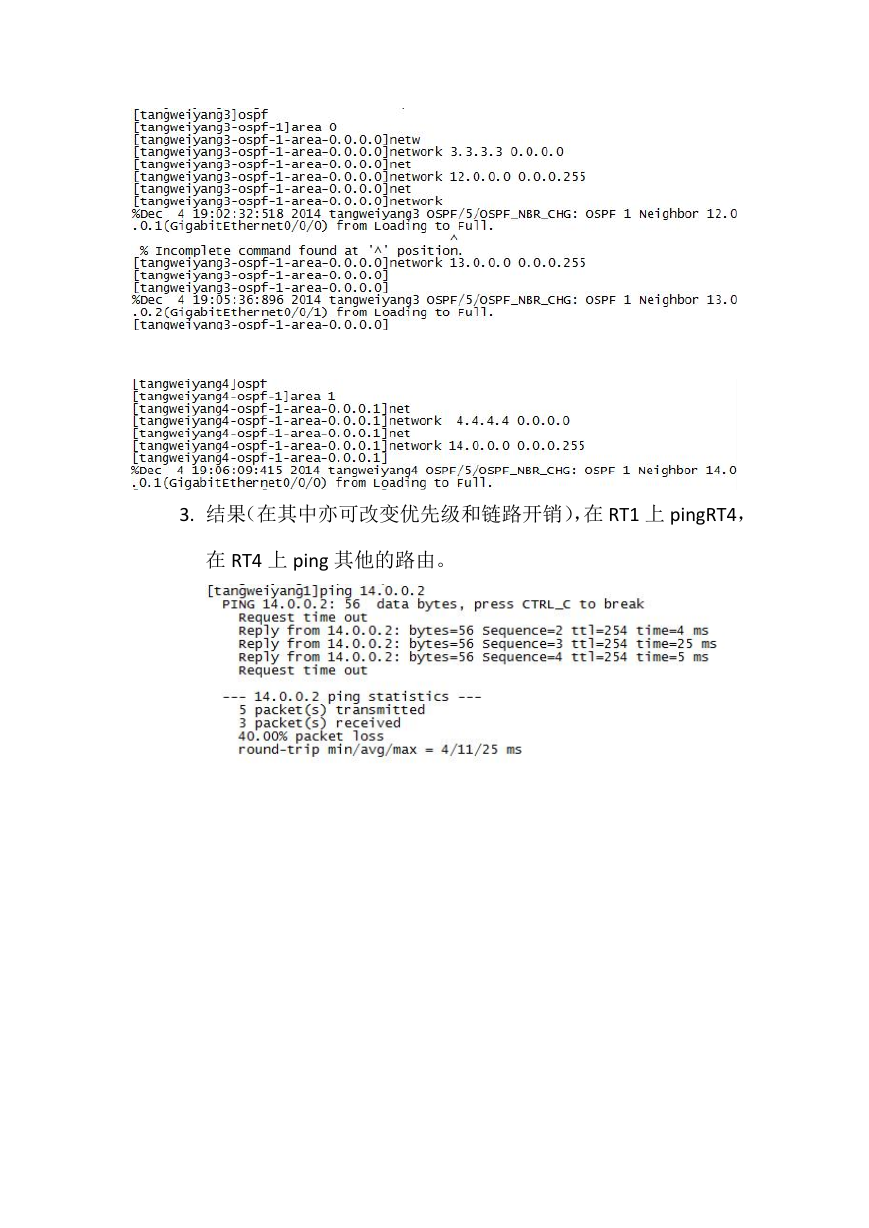

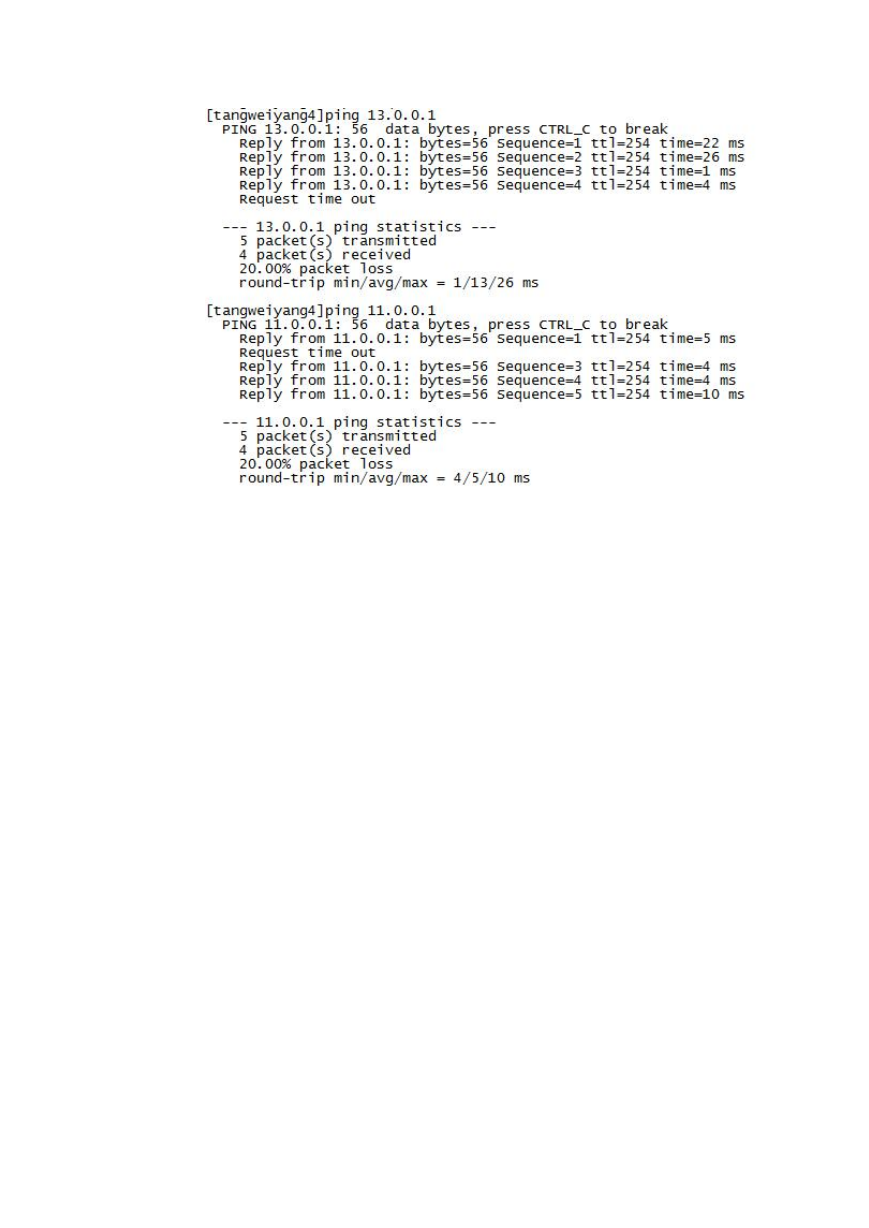

3. 结果（在其中亦可改变优先级和链路开销），在 RT1 上 pingRT4，在 RT4 上 ping 其他的路由。
