    F5配置手册
    1 环境需求
    1.1设备部署方式
    1.1.1旁挂模式
    1.1.2 直连模式
    1.2 连接方式
    1.2.1 基于 Web 方式
    1.2.2 基于 SSH 方式
    1.3 激活
    2 网络配置
    2.1 Vlan配置
    2.2 self IP配置
    2.3 路由配置
    2.4 Trunk配置
    2.5 双机配置
    3 业务配置
    3.1 Pool配置
    3.2 VS配置
    3.3 健康检查配置

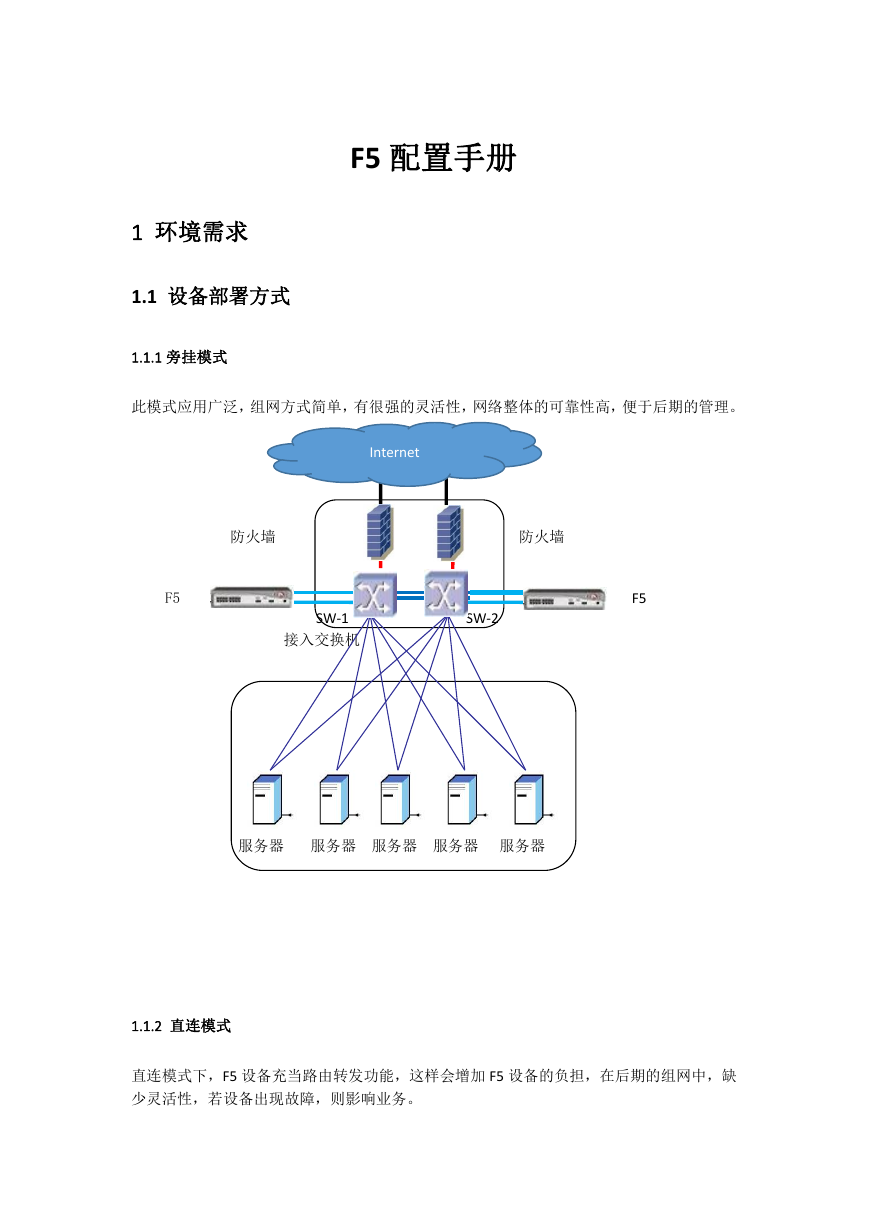

    F5 配置手册 1 环境需求 1.1 设备部署方式 1.1.1 旁挂模式 此模式应用广泛，组网方式简单，有很强的灵活性，网络整体的可靠性高，便于后期的管理。 Internet 防火墙 防火墙 F5 SW-1 接入交换机 SW-2 F5 服务器 服务器 服务器 服务器 服务器 1.1.2 直连模式 直连模式下，F5 设备充当路由转发功能，这样会增加 F5 设备的负担，在后期的组网中，缺 少灵活性，若设备出现故障，则影响业务。

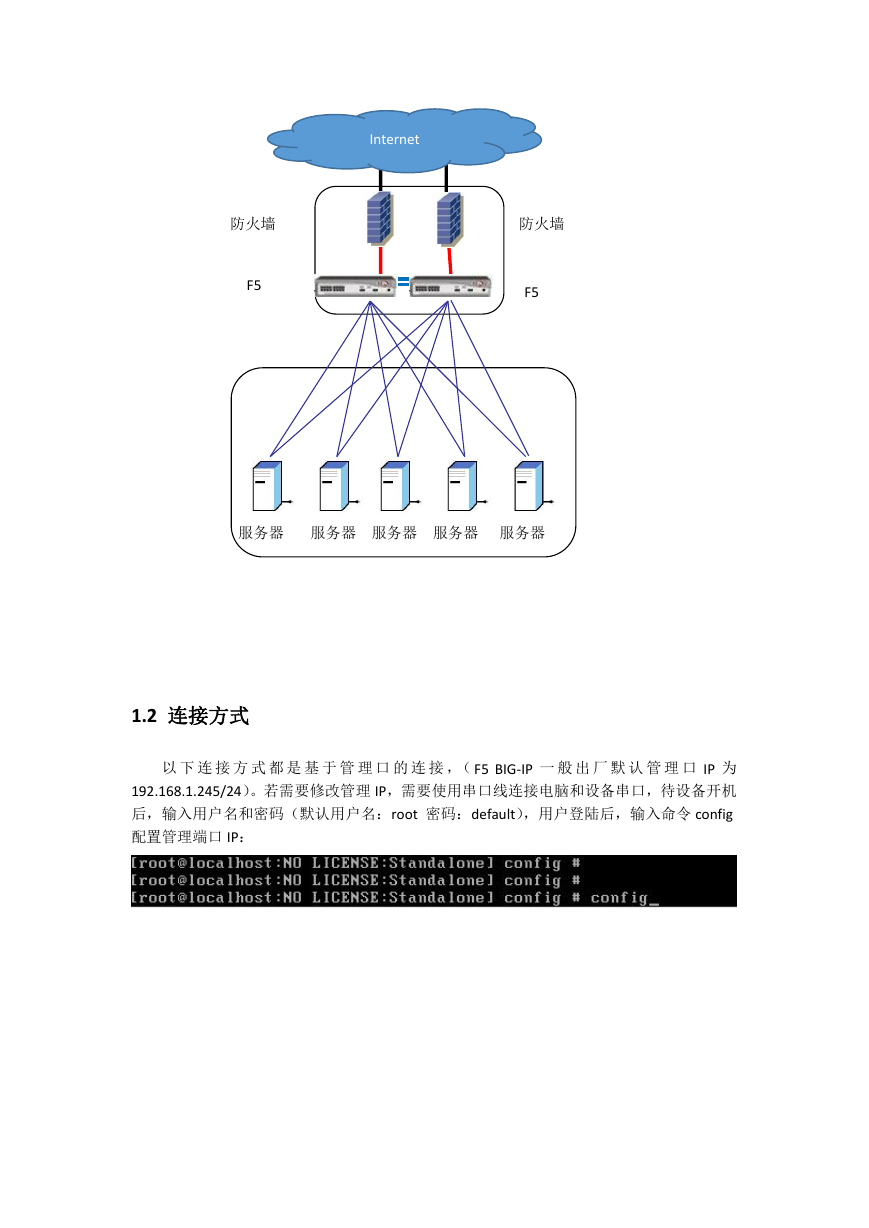

    Internet 防火墙 F5 防火墙 F5 服务器 服务器 服务器 服务器 服务器 1.2 连接方式 以 下 连 接 方 式 都 是 基 于 管 理 口 的 连 接 ，（ F5 BIG-IP 一 般 出 厂 默 认 管 理 口 IP 为 192.168.1.245/24）。若需要修改管理 IP，需要使用串口线连接电脑和设备串口，待设备开机 后，输入用户名和密码（默认用户名：root 密码：default），用户登陆后，输入命令 config 配置管理端口 IP：

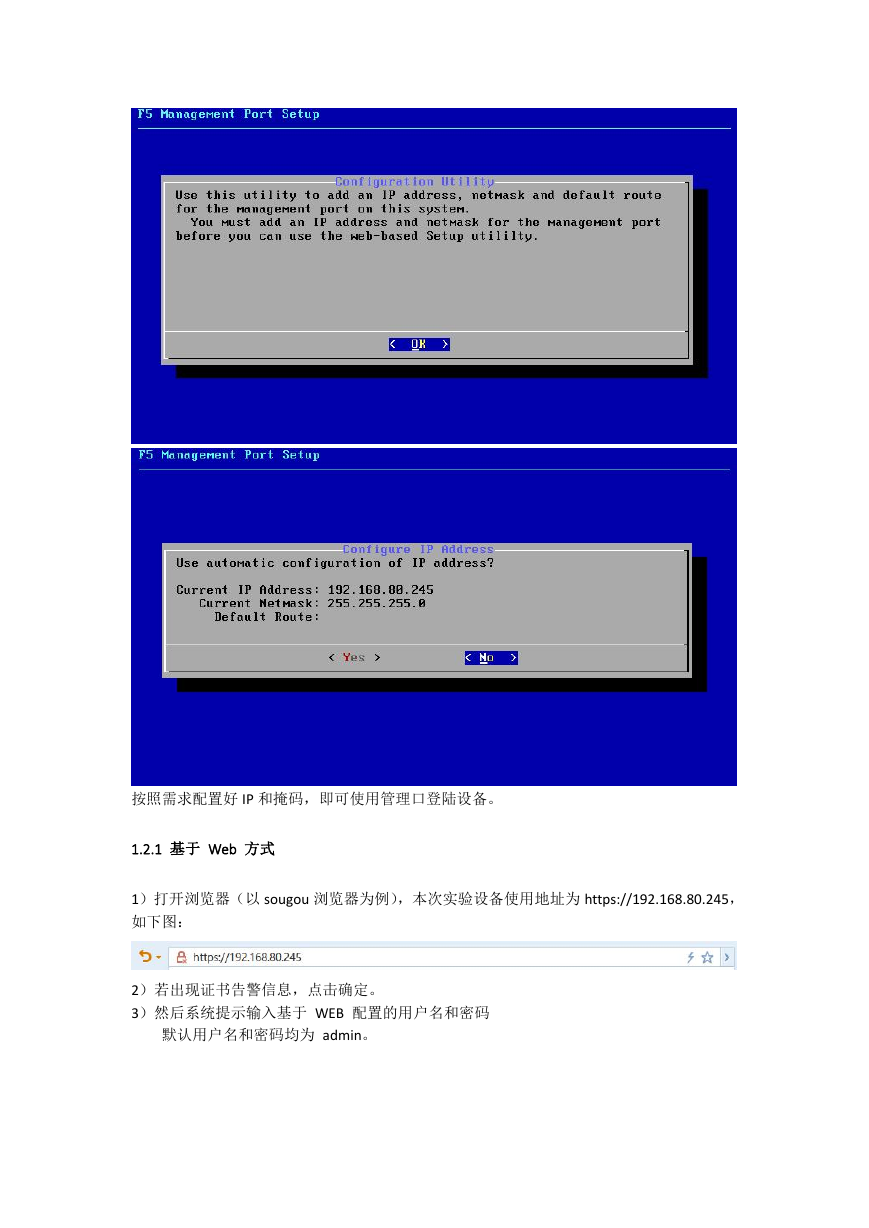

    按照需求配置好 IP 和掩码，即可使用管理口登陆设备。 1.2.1 基于 Web 方式 1）打开浏览器（以 sougou 浏览器为例），本次实验设备使用地址为 https://192.168.80.245， 如下图： 2）若出现证书告警信息，点击确定。 3）然后系统提示输入基于 WEB 配置的用户名和密码 默认用户名和密码均为 admin。

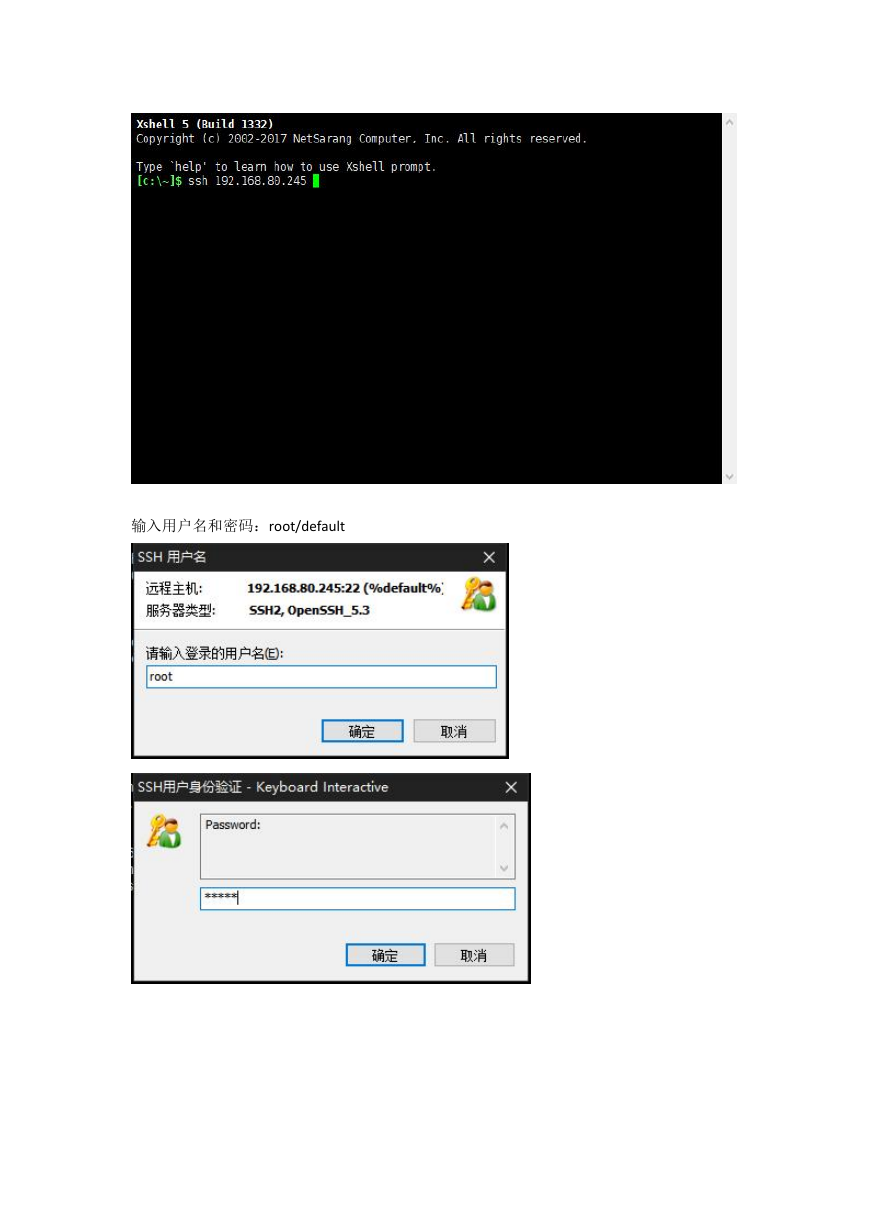

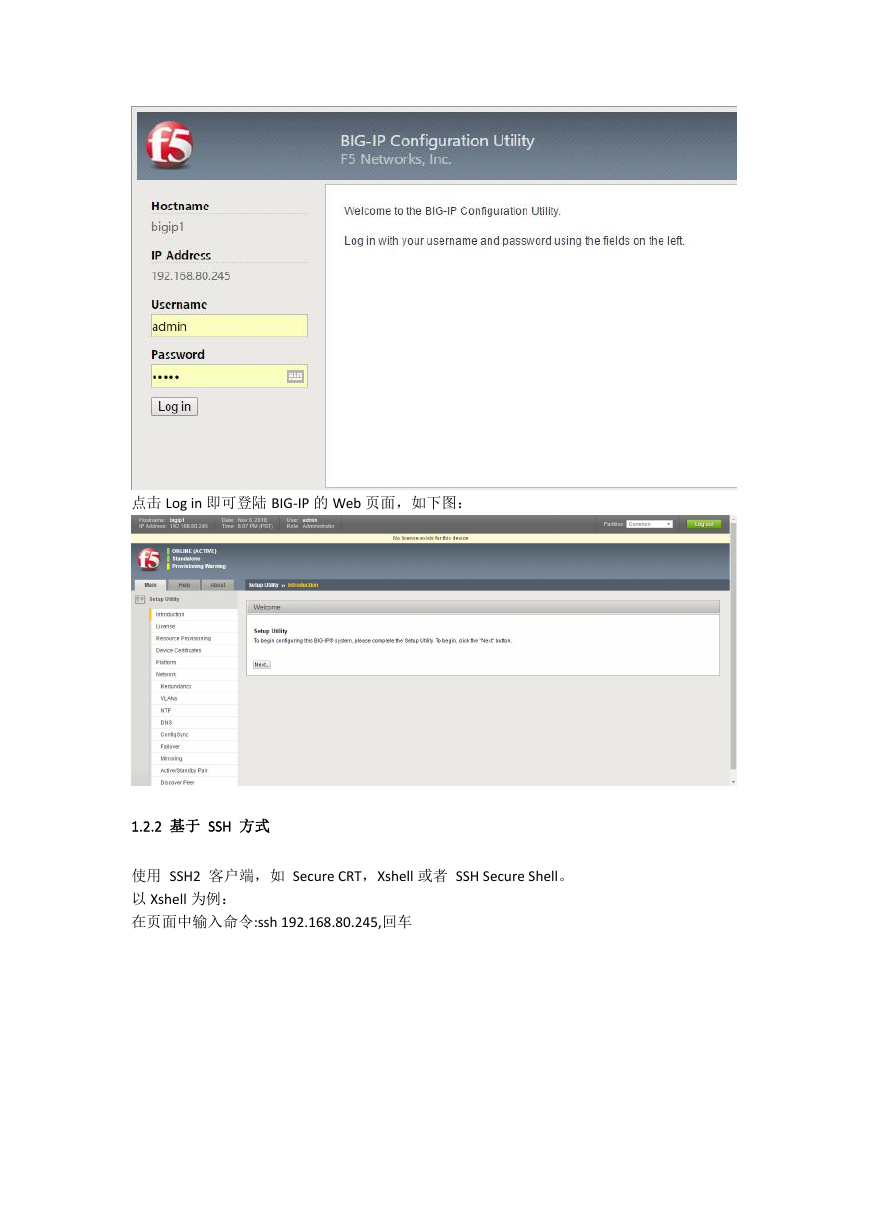

    点击 Log in 即可登陆 BIG-IP 的 Web 页面，如下图： 1.2.2 基于 SSH 方式 使用 SSH2 客户端，如 Secure CRT，Xshell 或者 SSH Secure Shell。 以 Xshell 为例： 在页面中输入命令:ssh 192.168.80.245,回车
    输入用户名和密码：root/default

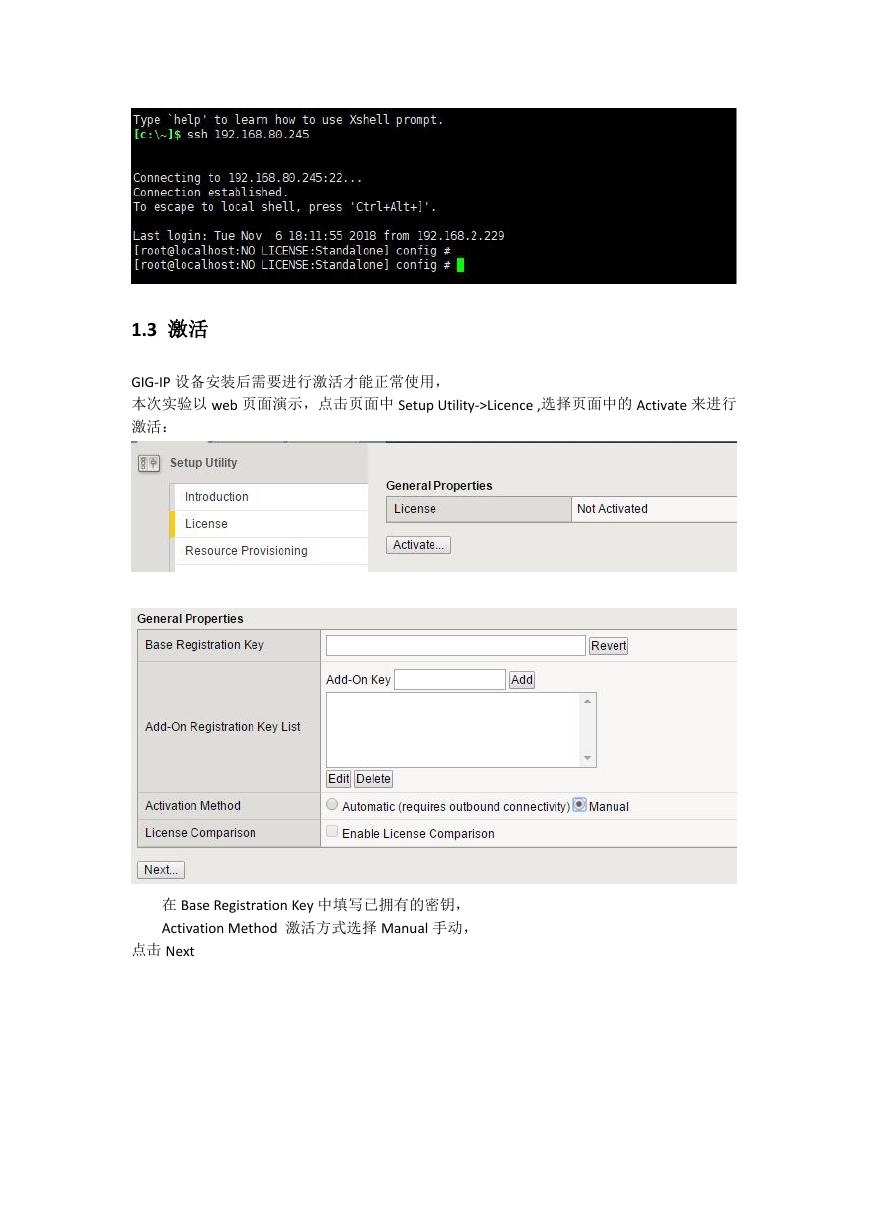

    1.3 激活 GIG-IP 设备安装后需要进行激活才能正常使用， 本次实验以 web 页面演示，点击页面中 Setup Utility->Licence ,选择页面中的 Activate 来进行 激活： 在 Base Registration Key 中填写已拥有的密钥， Activation Method 激活方式选择 Manual 手动， 点击 Next

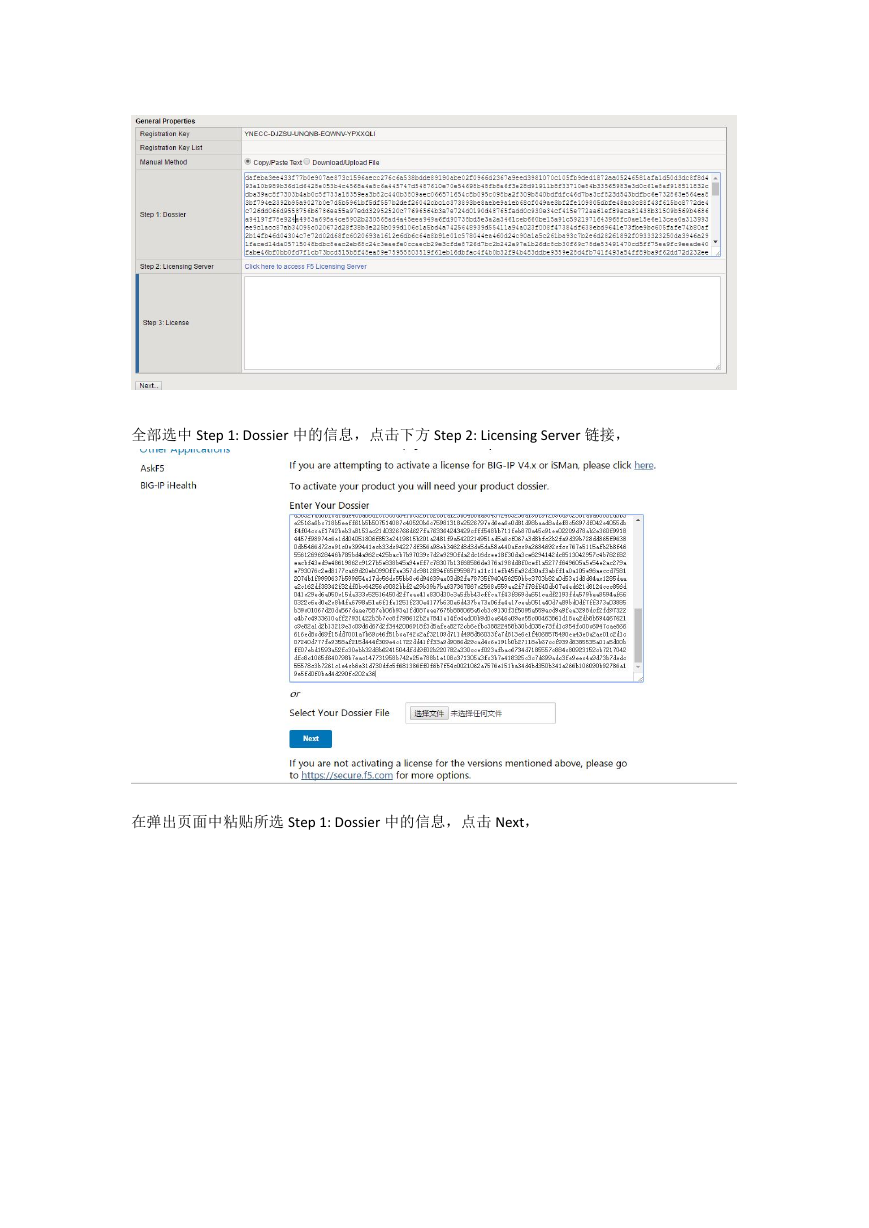

    全部选中 Step 1: Dossier 中的信息，点击下方 Step 2: Licensing Server 链接， 在弹出页面中粘贴所选 Step 1: Dossier 中的信息，点击 Next，

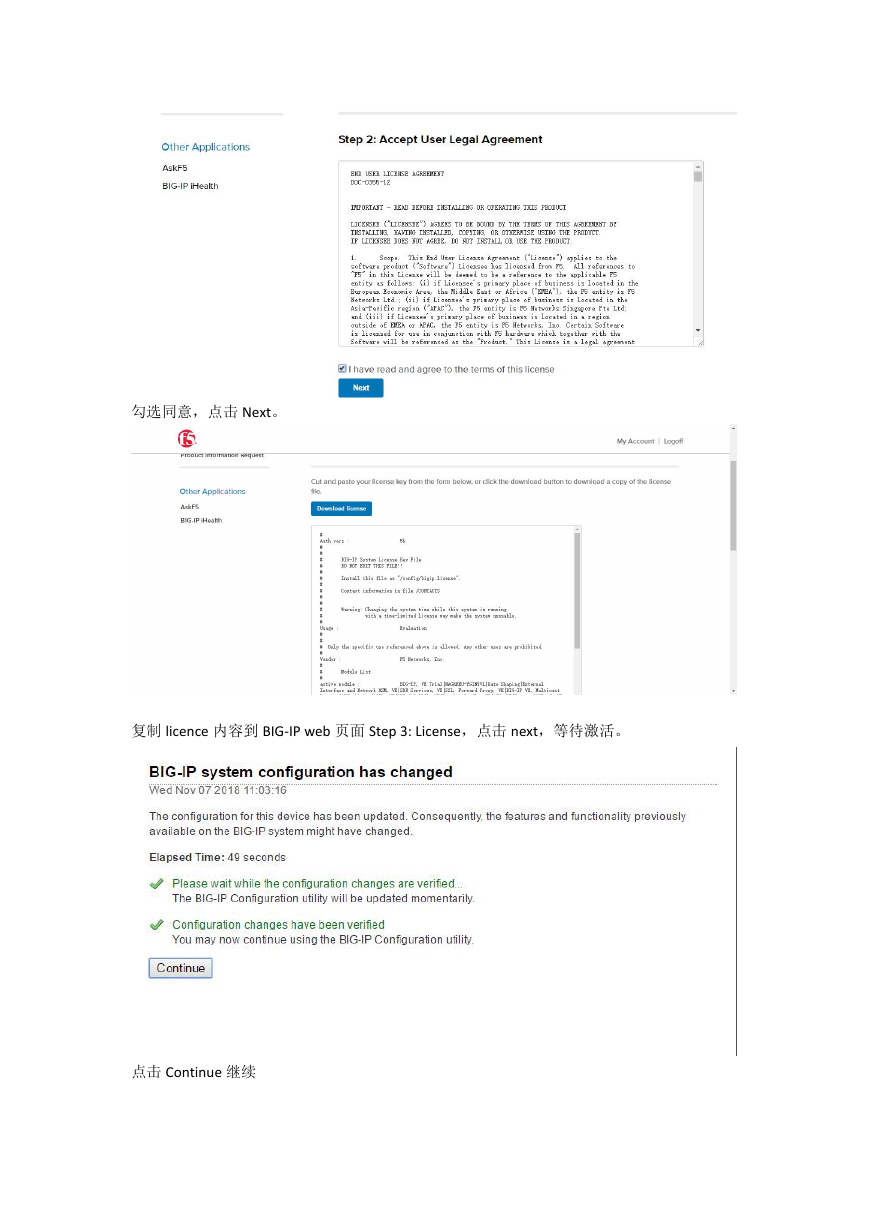

    勾选同意，点击 Next。 复制 licence 内容到 BIG-IP web 页面 Step 3: License，点击 next，等待激活。 点击 Continue 继续
