Openstack云平台搭建与管理.doc

发布时间：2022-06-05 发布人：admin 分类：说明书资料大小：17.61M 资料格式：doc 举报版权申诉


第1页 / 共128页


第2页 / 共128页


第3页 / 共128页


第4页 / 共128页


第5页 / 共128页


第6页 / 共128页


第7页 / 共128页


第8页 / 共128页

实验一： VirtualBox的安装及配置

1．实验概要说明

2．实验目的

3．实验内容

4．实验环境

5．实验操作步骤

6．实验总结

实验二：部署说明

1．实验概要说明

2．实验目的

3．实验内容

4．实验环境

5．实验操作步骤

6．实验总结

实验三：基本环境配置

1．实验概要说明

2．实验目的

3．实验内容

4．实验环境

5．实验操作步骤

6．实验总结

实验四：配置OpenStack软件源

1.实验概要说明

2.实验目的

3.实验内容

4.实验环境

5.实验操作步骤

6.实验总结

实验五：配置数据库服务

1.实验概要说明

2.实验目的

3.实验内容

4.实验环境

5.实验操作步骤

6.实验总结

实验六：配置消息服务器qpid

1.实验概要说明

2实验目的

3.实验内容

4.实验环境

5.实验操作步骤

6.实验总结

实验七：配置认证服务keystone

1.实验概要说明

2.实验目的

3.实验内容

4.实验环境

5.实验操作步骤

6.实验总结

实验八：配置映像服务Glance

1.实验概要说明

2.实验目的

3.实验内容

4.实验环境

5.实验操作步骤

6.实验总结

实验九：制作、上传云主机映像

1.实验概要说明

2.实验目的

3.实验内容

4.实验环境

5.实验操作步骤

6.实验总结

实验十：在控制节点安装和配置计算服务

1.实验概要说明

2.实验目的

3.实验内容

4.实验环境

5.实验操作步骤

6.实验总结

实验十一：在计算节点安装和配置计算服务

1.实验概要说明

2.实验目的

3.实验内容

4.实验环境

5.实验操作步骤

6.实验总结

实验十二：配置网络服务nova-network

1.实验概要说明

2.实验目的

3.实验内容

4.实验环境

5.实验操作步骤

步骤1 创建Neutron数据库

步骤2：创建用户

步骤3：创建Endpoint和API端点

步骤4：安装Neutron网络服务软件包

步骤5：配置数据库连接

步骤6：配置Keystone认证信息

步骤7：配置消息代理服务

步骤8：配置通知网络拓扑的变化

步骤9：修改内核

步骤10 配置网络使用ML2插件

步骤11：配置ML2

步骤12 配置计算服务使用网络

步骤13：配置 Neutron Dhcp

步骤14：配置L3

步骤15：配置 metadata

步骤16：创建虚拟网卡br-ex

步骤17：创建网桥重启服务

步骤18：完成安装重启服务

步骤1:安装Compute节点Neutron网络组件

步骤2：配置认证服务

步骤3：配置消息代理

步骤4：配置nova

步骤5：配置网络使用ML2插件

步骤6：配置ML2

步骤7：修改内核

步骤8：创建虚拟网卡br-ex

步骤9：创建网桥重启服务

步骤10：配置 Neutron Dhcp

步骤11 配置medata

步骤12 启动服务

6.实验总结

实验十三：Web用户接口Dashboard安装配置

1．实验概要说明

2．实验目的

3．实验内容

4．实验环境

5．实验操作步骤

6．实验总结

实验十四：通过Dashboard创建镜像及设置网络

1.实验概要说明

2.实验目的

3.实验内容

4.实验环境

5.实验操作步骤

6.实验总结

实验十五：通过Dashboard创建项目及安全设置

1．实验概要说明

2．实验目的

3．实验内容

4．实验环境

5．实验操作步骤

6．实验总结

实验十六：使用Dashboard创建虚拟机及管理

1．实验概要说明

2．实验目的

3．实验内容

4．实验环境

5．实验操作步骤

6．实验总结

实验十七：综合实验

1．实验概要说明

2．用户需求

3．实验目的

4．实验内容

5．实验环境

6．实验操作步骤

7．实验总结

目录目录................................................................................................................................................ - 1 - 实验一： VirtualBox 的安装及配置 ........................................................................................... - 4 - 1．实验概要说明 ................................................................................................................- 4 - 2．实验目的........................................................................................................................- 5 - 3．实验内容........................................................................................................................- 5 - 4．实验环境........................................................................................................................- 5 - 5．实验操作步骤 ................................................................................................................- 5 - 6．实验总结......................................................................................................................- 14 - 实验二：部署说明......................................................................................................................- 14 - 1．实验概要说明..............................................................................................................- 14 - 2．实验目的......................................................................................................................- 16 - 3．实验内容......................................................................................................................- 16 - 4．实验环境......................................................................................................................- 16 - 5．实验操作步骤..............................................................................................................- 16 - 6．实验总结......................................................................................................................- 18 - 实验三：基本环境配置..................................................................................................................19 1．实验概要说明..................................................................................................................19 2．实验目的..........................................................................................................................19 3．实验内容..........................................................................................................................19 4．实验环境..........................................................................................................................19 5．实验操作步骤..................................................................................................................20 6．实验总结..........................................................................................................................27 实验四：配置 OpenStack 软件源 ..................................................................................................29 1.实验概要说明 ......................................................................................................................29 2.实验目的.............................................................................................................................. 29 3.实验内容.............................................................................................................................. 29 4.实验环境.............................................................................................................................. 29 5.实验操作步骤 ......................................................................................................................29 6.实验总结.............................................................................................................................. 30 实验五：配置数据库服务 ..............................................................................................................31 1.实验概要说明 ......................................................................................................................31 2.实验目的.............................................................................................................................. 31 3.实验内容.............................................................................................................................. 31 4.实验环境.............................................................................................................................. 31 5.实验操作步骤 ......................................................................................................................31 6.实验总结.............................................................................................................................. 36 实验六：配置消息服务器 qpid.....................................................................................................37 1.实验概要说明 ......................................................................................................................37 2 实验目的............................................................................................................................... 37 3.实验内容.............................................................................................................................. 37 4.实验环境.............................................................................................................................. 37 5.实验操作步骤 ......................................................................................................................37 - 1 -

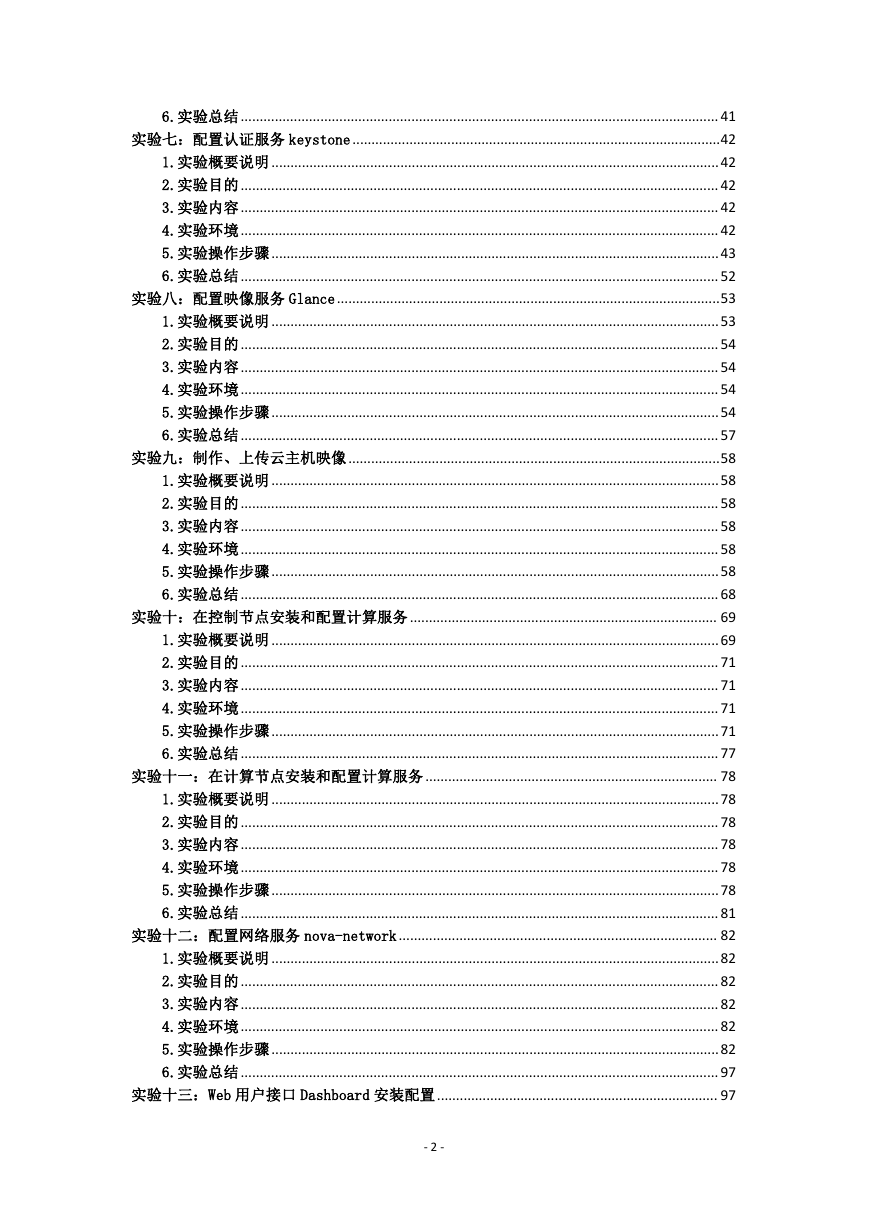

6.实验总结.............................................................................................................................. 41 实验七：配置认证服务 keystone.................................................................................................42 1.实验概要说明 ......................................................................................................................42 2.实验目的.............................................................................................................................. 42 3.实验内容.............................................................................................................................. 42 4.实验环境.............................................................................................................................. 42 5.实验操作步骤 ......................................................................................................................43 6.实验总结.............................................................................................................................. 52 实验八：配置映像服务 Glance.....................................................................................................53 1.实验概要说明 ......................................................................................................................53 2.实验目的.............................................................................................................................. 54 3.实验内容.............................................................................................................................. 54 4.实验环境.............................................................................................................................. 54 5.实验操作步骤 ......................................................................................................................54 6.实验总结.............................................................................................................................. 57 实验九：制作、上传云主机映像..................................................................................................58 1.实验概要说明 ......................................................................................................................58 2.实验目的.............................................................................................................................. 58 3.实验内容.............................................................................................................................. 58 4.实验环境.............................................................................................................................. 58 5.实验操作步骤 ......................................................................................................................58 6.实验总结.............................................................................................................................. 68 实验十：在控制节点安装和配置计算服务 ................................................................................. 69 1.实验概要说明 ......................................................................................................................69 2.实验目的.............................................................................................................................. 71 3.实验内容.............................................................................................................................. 71 4.实验环境.............................................................................................................................. 71 5.实验操作步骤 ......................................................................................................................71 6.实验总结.............................................................................................................................. 77 实验十一：在计算节点安装和配置计算服务 ............................................................................. 78 1.实验概要说明 ......................................................................................................................78 2.实验目的.............................................................................................................................. 78 3.实验内容.............................................................................................................................. 78 4.实验环境.............................................................................................................................. 78 5.实验操作步骤 ......................................................................................................................78 6.实验总结.............................................................................................................................. 81 实验十二：配置网络服务 nova-network.................................................................................... 82 1.实验概要说明 ......................................................................................................................82 2.实验目的.............................................................................................................................. 82 3.实验内容.............................................................................................................................. 82 4.实验环境.............................................................................................................................. 82 5.实验操作步骤 ......................................................................................................................82 6.实验总结.............................................................................................................................. 97 实验十三：Web 用户接口 Dashboard 安装配置.......................................................................... 97 - 2 -

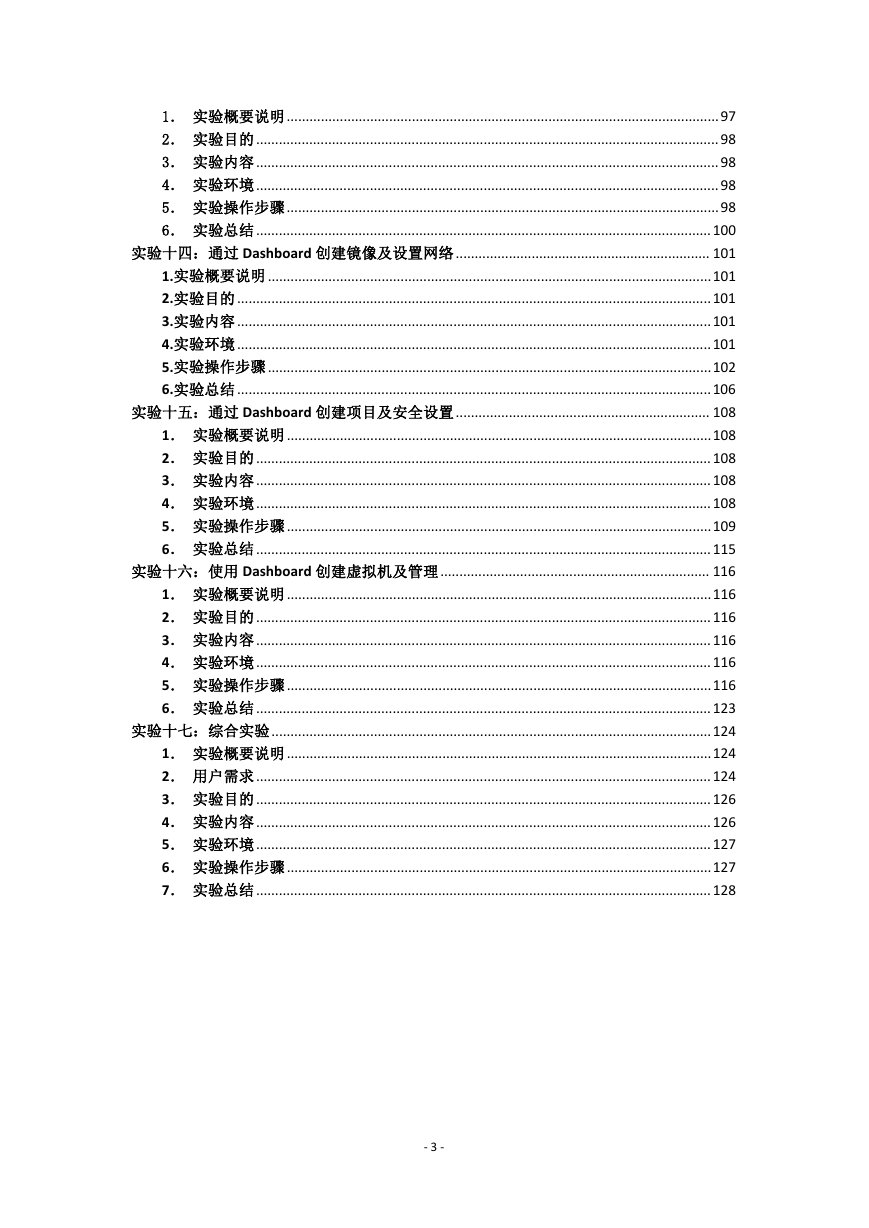

1．实验概要说明..................................................................................................................97 2．实验目的..........................................................................................................................98 3．实验内容..........................................................................................................................98 4．实验环境..........................................................................................................................98 5．实验操作步骤..................................................................................................................98 6．实验总结........................................................................................................................100 实验十四：通过 Dashboard 创建镜像及设置网络................................................................... 101 1.实验概要说明 .....................................................................................................................101 2.实验目的 .............................................................................................................................101 3.实验内容 .............................................................................................................................101 4.实验环境 .............................................................................................................................101 5.实验操作步骤 .....................................................................................................................102 6.实验总结 .............................................................................................................................106 实验十五：通过 Dashboard 创建项目及安全设置................................................................... 108 1．实验概要说明 ................................................................................................................108 2．实验目的........................................................................................................................108 3．实验内容........................................................................................................................108 4．实验环境........................................................................................................................108 5．实验操作步骤 ................................................................................................................109 6．实验总结........................................................................................................................115 实验十六：使用 Dashboard 创建虚拟机及管理....................................................................... 116 1．实验概要说明 ................................................................................................................116 2．实验目的........................................................................................................................116 3．实验内容........................................................................................................................116 4．实验环境........................................................................................................................116 5．实验操作步骤 ................................................................................................................116 6．实验总结........................................................................................................................123 实验十七：综合实验....................................................................................................................124 1．实验概要说明 ................................................................................................................124 2．用户需求........................................................................................................................124 3．实验目的........................................................................................................................126 4．实验内容........................................................................................................................126 5．实验环境........................................................................................................................127 6．实验操作步骤 ................................................................................................................127 7．实验总结........................................................................................................................128 - 3 -

实验一： VirtualBox 的安装及配置 1．实验概要说明（1）实验学时：2 学时（学时就参照学校的课程安排，1 学时按 45 分钟计算）（2）实验时长：90 分钟（3）所需基础：linux 基础 Oracle VirtualBox 是由德国 InnoTek 软件公司出品的虚拟机器软件，现在则由甲骨文公司进行开发，是甲骨文公司 xVM 虚拟化平台技术的一部份。它提供使用者在 32 位元或 64 位元的 Windows、Solaris 及 Linux 操作系统上虚拟其它 x86 的操作系统。使用者可以在 VirtualBox 上安装并且执行 Solaris、Windows、DOS、Linux、OS/2 Warp、OpenBSD 及 FreeBSD 等系统作为客户端操作系统。与同性质的 VMware 及 Virtual PC 比较下，VirtualBox 独到之处包括远端桌面协定（RDP）、iSCSI 及 USB 的支持。本实验作为 openstack 实验的前置实验，是 openstack 实验的底层架构，在资源有限的情况下，可以做到使用一台物理服务器安装 centos7，在其基本上安装 VirtualBox，在 VirtualBox 之前虚拟化所需要的主机，其拓扑如下。 - 4 -

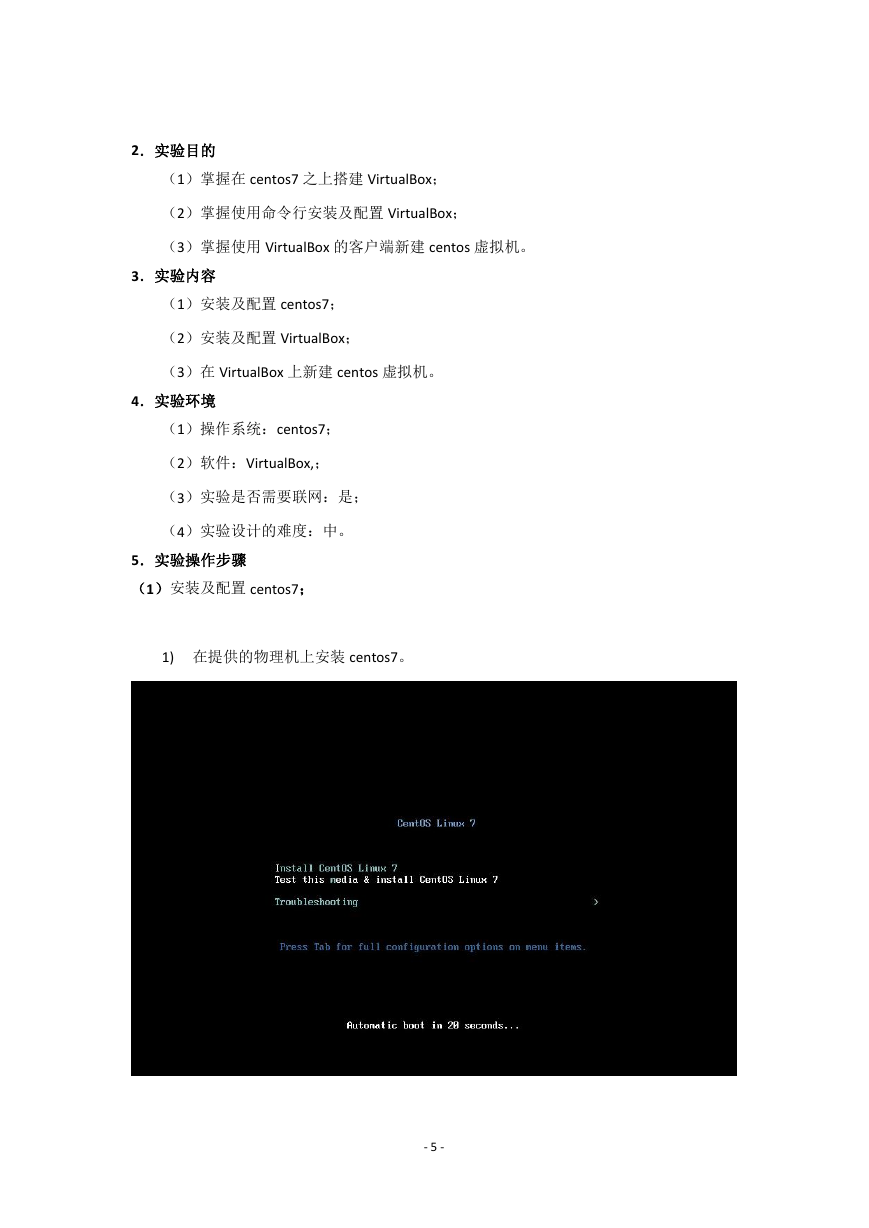

2．实验目的（1）掌握在 centos7 之上搭建 VirtualBox；（2）掌握使用命令行安装及配置 VirtualBox；（3）掌握使用 VirtualBox 的客户端新建 centos 虚拟机。 3．实验内容（1）安装及配置 centos7；（2）安装及配置 VirtualBox；（3）在 VirtualBox 上新建 centos 虚拟机。 4．实验环境（1）操作系统：centos7；（2）软件：VirtualBox,；（3）实验是否需要联网：是；（4）实验设计的难度：中。 5．实验操作步骤（1）安装及配置 centos7； 1) 在提供的物理机上安装 centos7。 - 5 -

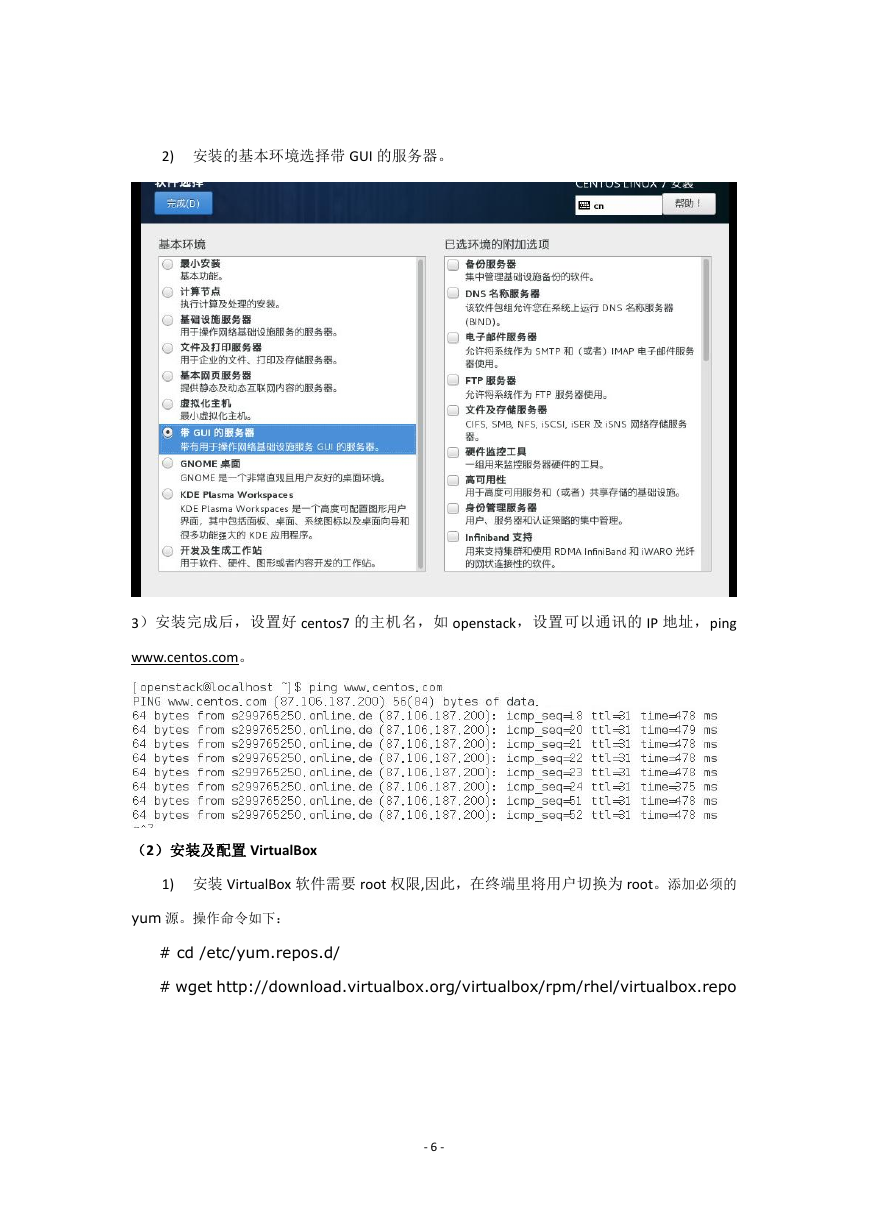

2) 安装的基本环境选择带 GUI 的服务器。 3）安装完成后，设置好 centos7 的主机名，如 openstack，设置可以通讯的 IP 地址，ping www.centos.com。（2）安装及配置 VirtualBox 1) 安装 VirtualBox 软件需要 root 权限,因此，在终端里将用户切换为 root。添加必须的 yum 源。操作命令如下： # cd /etc/yum.repos.d/ # wget http://download.virtualbox.org/virtualbox/rpm/rhel/virtualbox.repo - 6 -

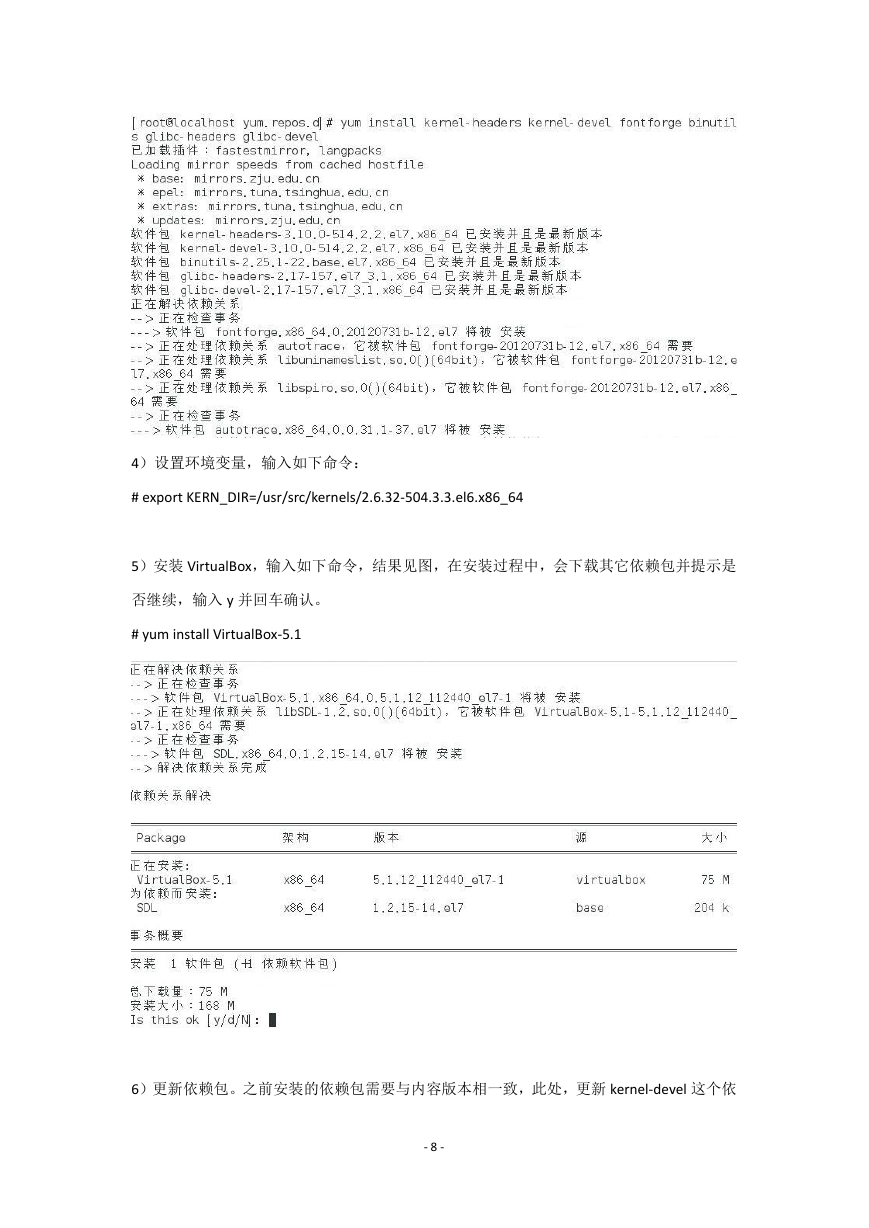

# rpm -Uvh http://epel.mirror.net.in/epel/7/x86_64/e/epel-release-7-8.noarch.rpm。 2) 安装依赖库，命令如下，结果见图，在安装过程中，会提示是否继续，输入 y 并回车确认。 # yum install gcc make patch dkms qt libgomp # yum install kernel-headers kernel-devel fontforge binutils glibc-headers glibc-devel - 7 -

4）设置环境变量，输入如下命令： # export KERN_DIR=/usr/src/kernels/2.6.32-504.3.3.el6.x86_64 5）安装 VirtualBox，输入如下命令，结果见图，在安装过程中，会下载其它依赖包并提示是否继续，输入 y 并回车确认。 # yum install VirtualBox-5.1 6）更新依赖包。之前安装的依赖包需要与内容版本相一致，此处，更新 kernel-devel 这个依 - 8 -
