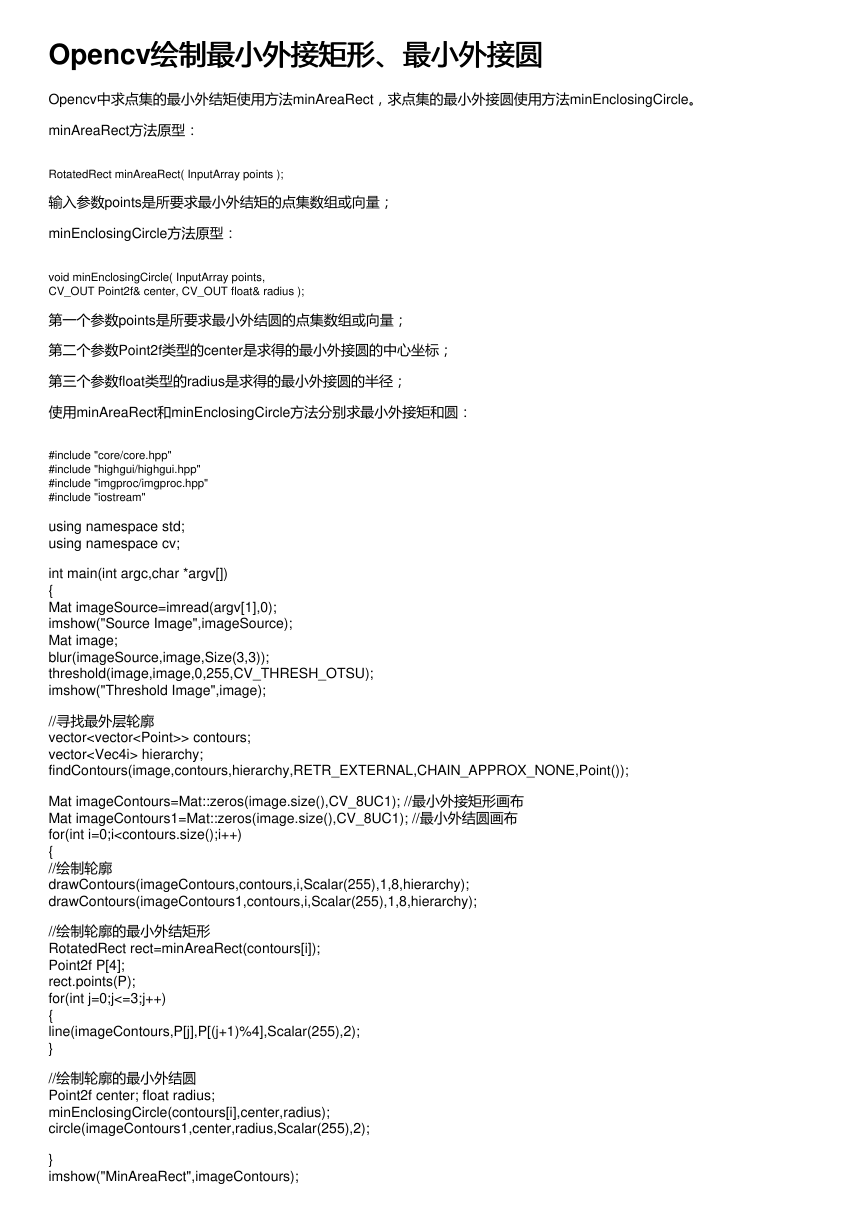

Opencv绘制最小外接矩形、最小外接圆 绘制最小外接矩形、最小外接圆 Opencv中求点集的最小外结矩使用方法minAreaRect，求点集的最小外接圆使用方法minEnclosingCircle。 minAreaRect方法原型： RotatedRect minAreaRect( InputArray points ); 输入参数points是所要求最小外结矩的点集数组或向量； minEnclosingCircle方法原型： void minEnclosingCircle( InputArray points, CV_OUT Point2f& center, CV_OUT float& radius ); 第一个参数points是所要求最小外结圆的点集数组或向量； 第二个参数Point2f类型的center是求得的最小外接圆的中心坐标； 第三个参数float类型的radius是求得的最小外接圆的半径； 使用minAreaRect和minEnclosingCircle方法分别求最小外接矩和圆： #include "core/core.hpp" #include "highgui/highgui.hpp" #include "imgproc/imgproc.hpp" #include "iostream" using namespace std; using namespace cv; int main(int argc,char *argv[]) { Mat imageSource=imread(argv[1],0); imshow("Source Image",imageSource); Mat image; blur(imageSource,image,Size(3,3)); threshold(image,image,0,255,CV_THRESH_OTSU); imshow("Threshold Image",image); //寻找最外层轮廓 vector> contours; vector hierarchy; findContours(image,contours,hierarchy,RETR_EXTERNAL,CHAIN_APPROX_NONE,Point()); Mat imageContours=Mat::zeros(image.size(),CV_8UC1); //最小外接矩形画布 Mat imageContours1=Mat::zeros(image.size(),CV_8UC1); //最小外结圆画布 for(int i=0;i

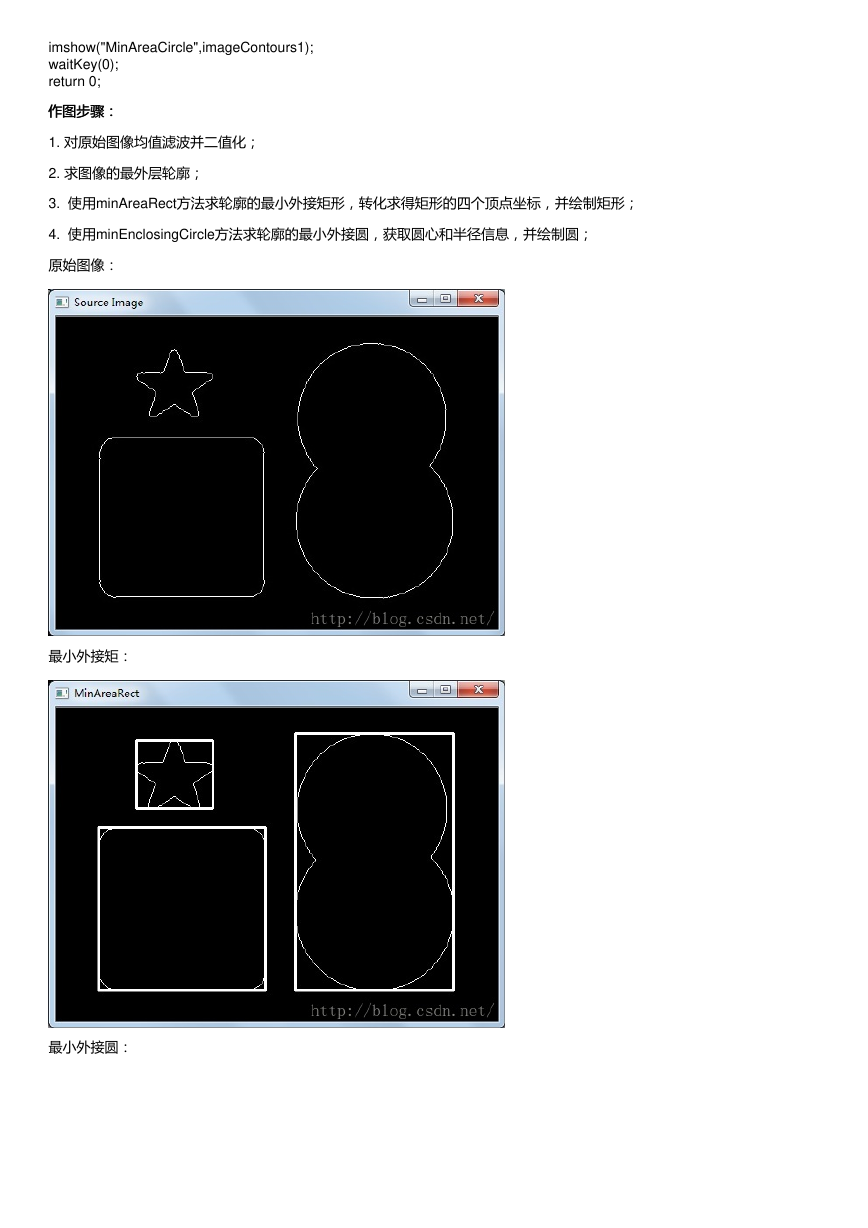

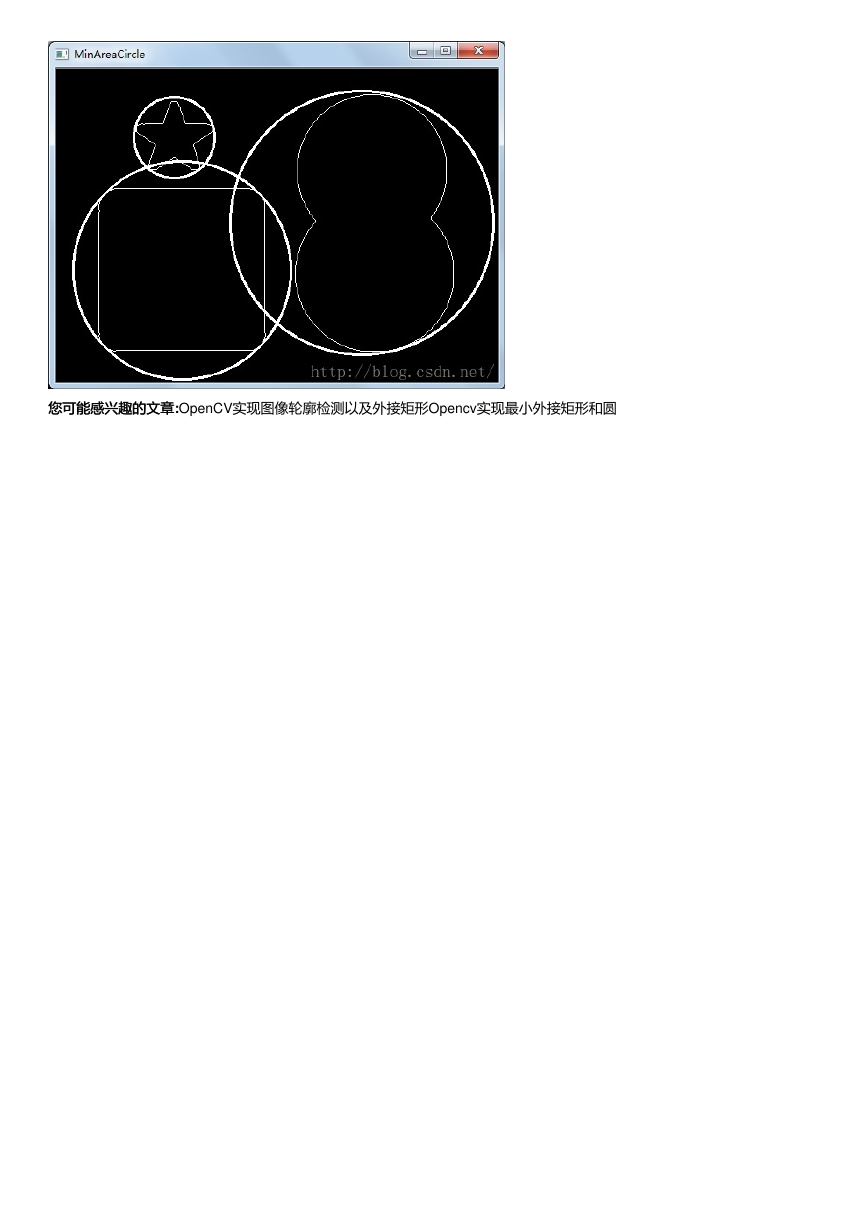

imshow("MinAreaCircle",imageContours1); waitKey(0); return 0; 作图步骤： 作图步骤： 1. 对原始图像均值滤波并二值化； 2. 求图像的最外层轮廓； 3. 使用minAreaRect方法求轮廓的最小外接矩形，转化求得矩形的四个顶点坐标，并绘制矩形； 4. 使用minEnclosingCircle方法求轮廓的最小外接圆，获取圆心和半径信息，并绘制圆； 原始图像： 最小外接矩： 最小外接圆： 
