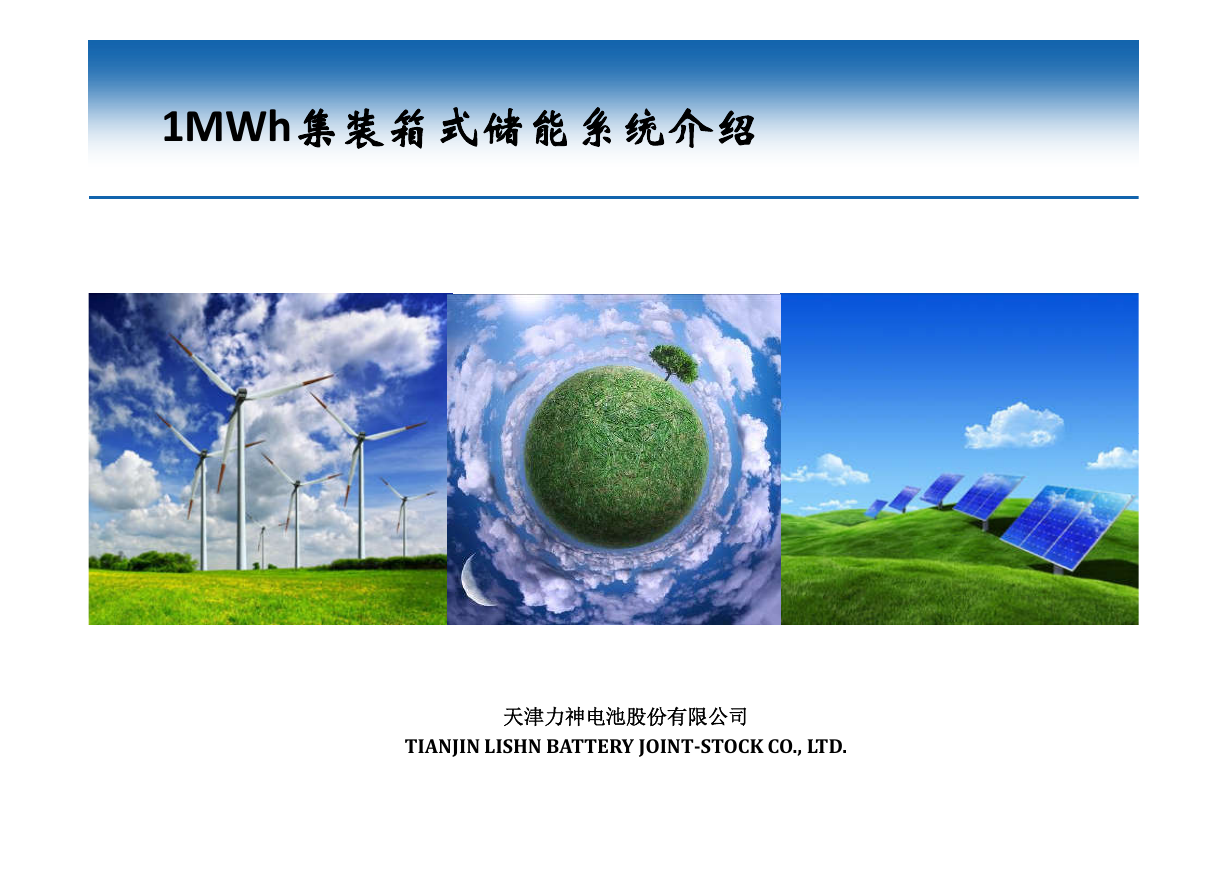

    1MWh集装箱式储能系统介绍 天津力神电池股份有限公司 TIANJIN LISHN BATTERY JOINT-STOCK CO., LTD.

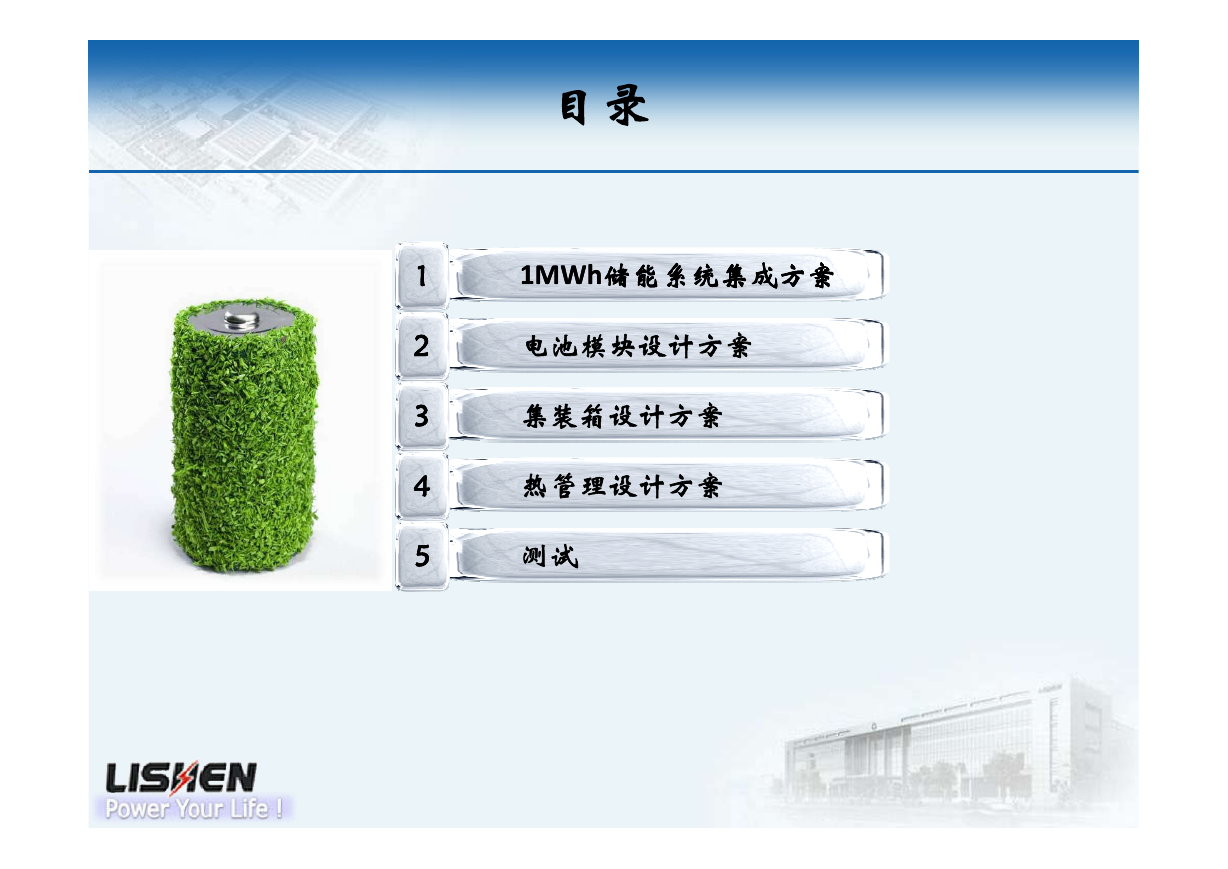

    目录 11 22 33 44 55 1MWh储能系统集成方案 1MWh 储能系统集成方案 电池模块设计方案 集装箱设计方案 热管理设计方案 测试

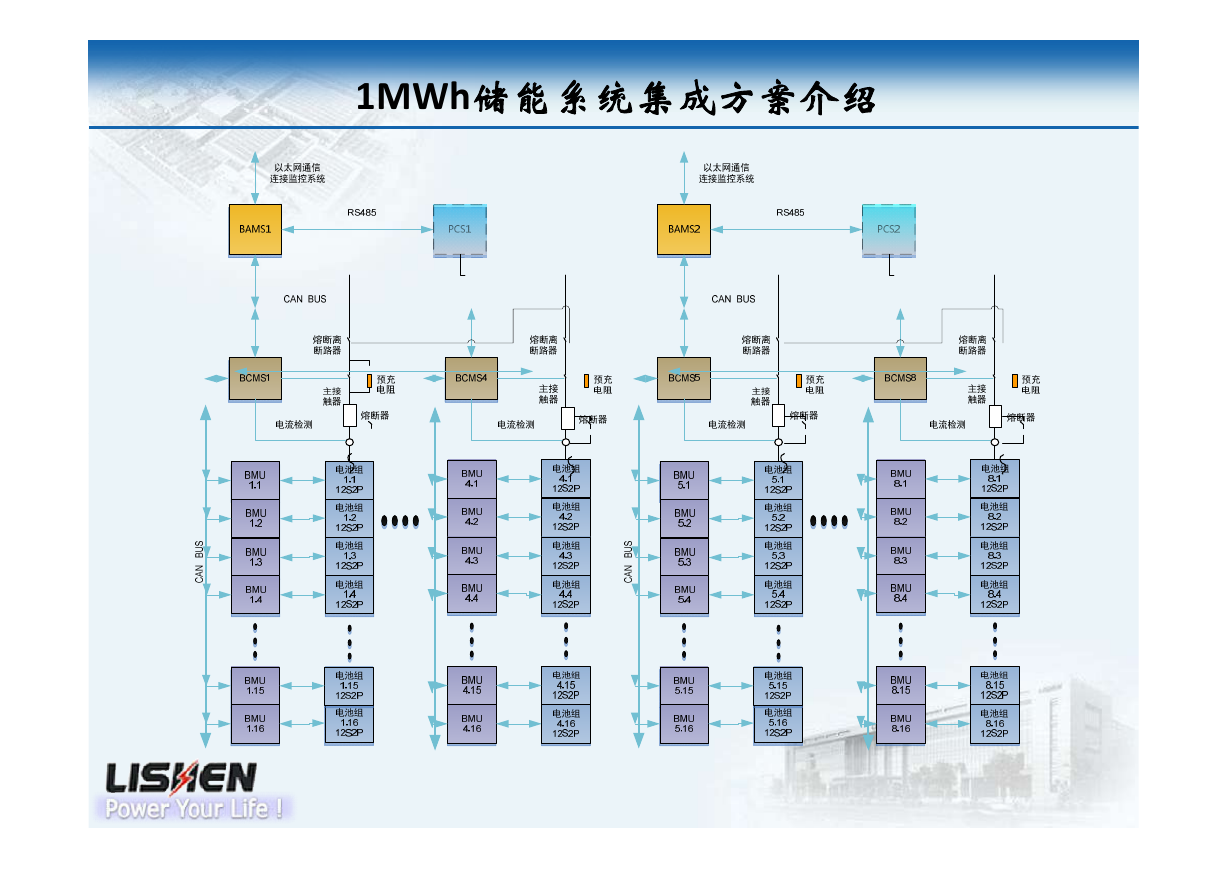

    1MWh储能系统集成方案介绍

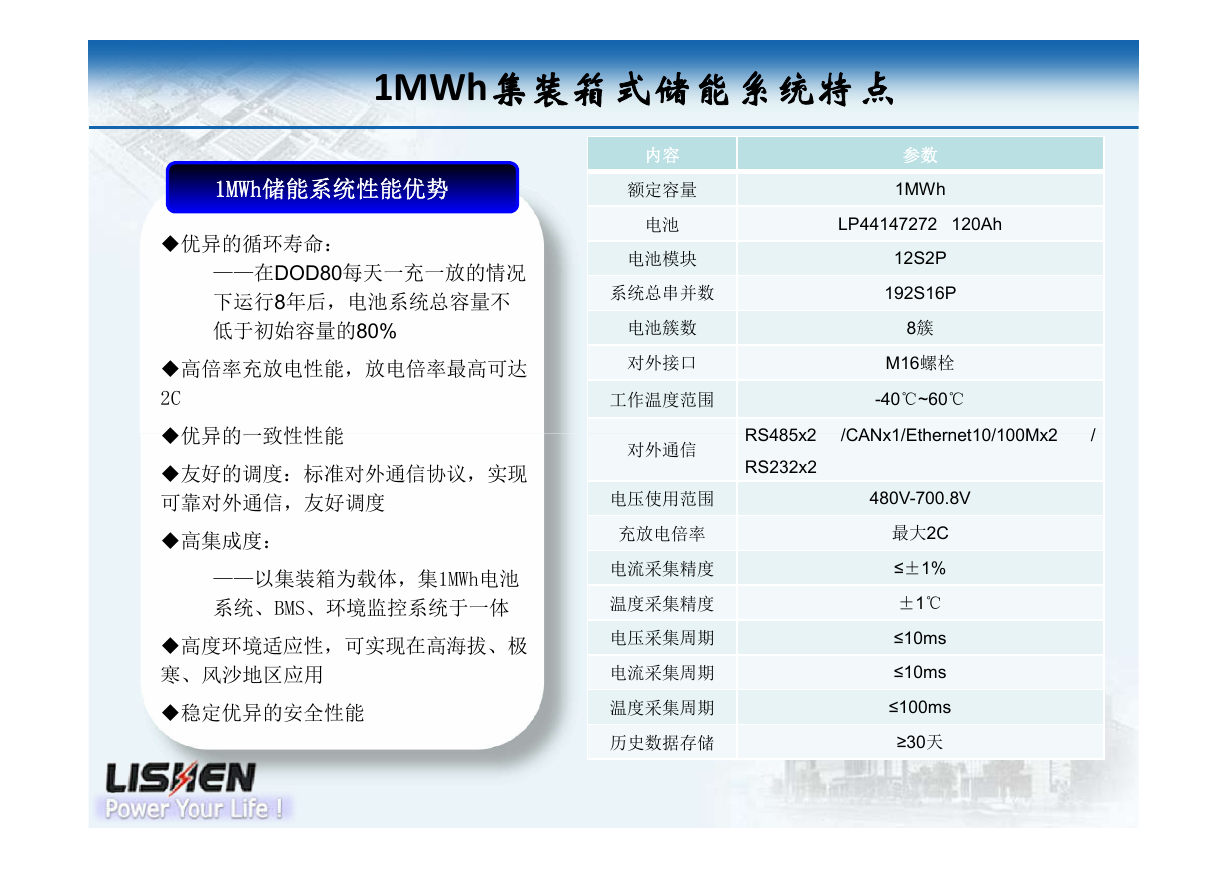

    1MWh集装箱式储能系统特点 1MWh储能系统性能优势 优异的循环寿命： ——在DOD80每天一充一放的情况 下运行8年后，电池系统总容量不 低于初始容量的80% 高倍率充放电性能，放电倍率最高可达 2C 优异的一致性性能 优异的一致性性能 友好的调度：标准对外通信协议，实现 可靠对外通信，友好调度 高集成度： ——以集装箱为载体，集1MWh电池 系统、BMS、环境监控系统于一体 高度环境适应性，可实现在高海拔、极 寒、风沙地区应用 稳定优异的安全性能 内容 额定容量 电池 电池模块 系统总串并数 电池簇数 对外接口 工作温度范围 对外通信 电压使用范围 充放电倍率 电流采集精度 温度采集精度 电压采集周期 电流采集周期 温度采集周期 历史数据存储 参数 1MWh LP44147272 120Ah 12S2P 192S16P 8簇 M16螺栓 -40℃~60℃ RS485x2 RS485x2 RS232x2 /CANx1/Ethernet10/100Mx2 /CANx1/Ethernet10/100Mx2 / / 480V-700.8V 最大2C ≤±1% ±1℃ ≤10ms ≤10ms ≤100ms ≥30天
    1MWh集装箱式储能系统特点 1MWh储能系统设计亮点 数据集中管理； 系统集中控制； 系统集中对外输出； 高度可靠性：AC、DC双电源供电，可实现黑启动 、无市电工作，高度满足微网系统应用； 模块式设计； 完善热管理设计； 智能一体化的集装箱设计。 1MWh集装箱式储能系统配置图

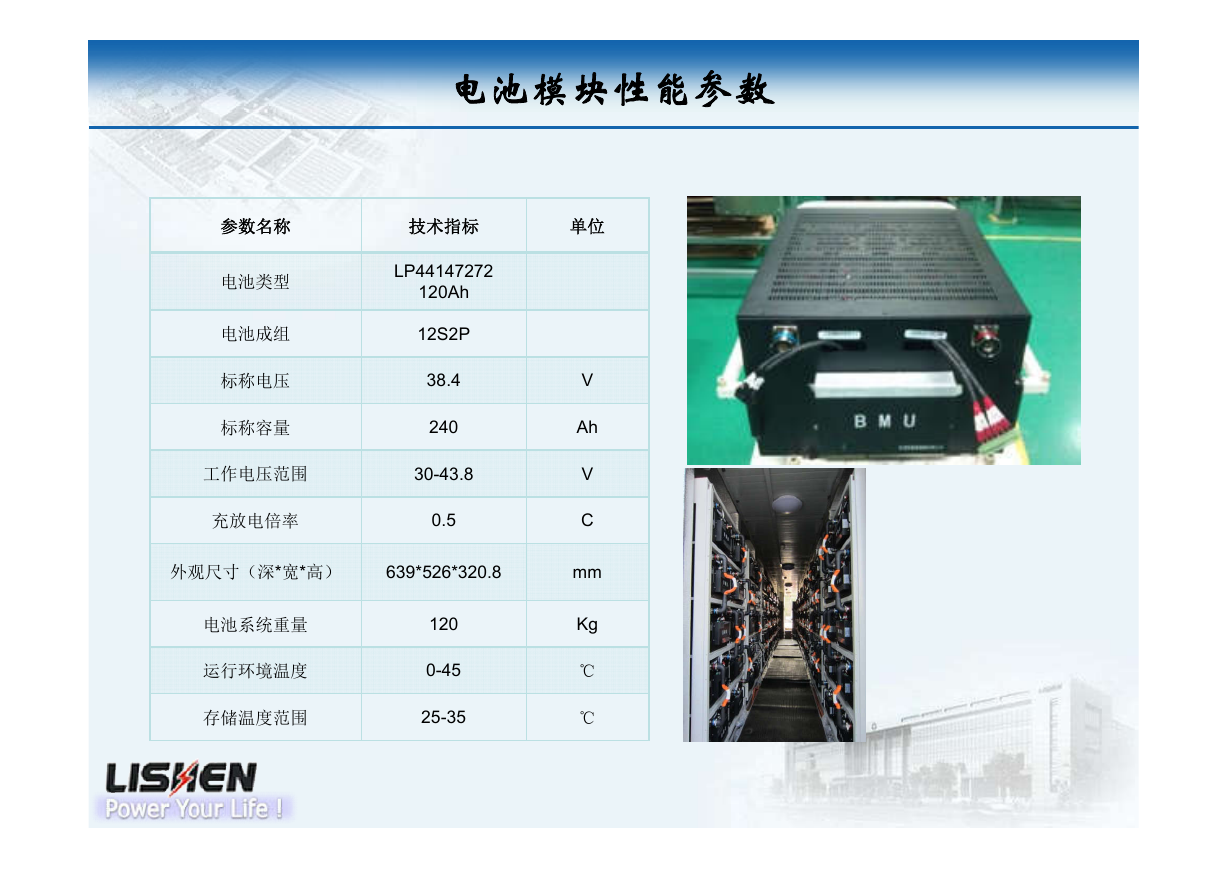

    电池模块性能参数 参数名称 技术指标 单位 电池类型 电池成组 标称电压 标称容量 标称容量 工作电压范围 充放电倍率 LP44147272 120Ah 12S2P 38.4 240 240 30-43.8 0.5 V Ah Ah V C 外观尺寸（深*宽*高） 639*526*320.8 mm 电池系统重量 运行环境温度 存储温度范围 120 0-45 25-35 Kg ℃ ℃

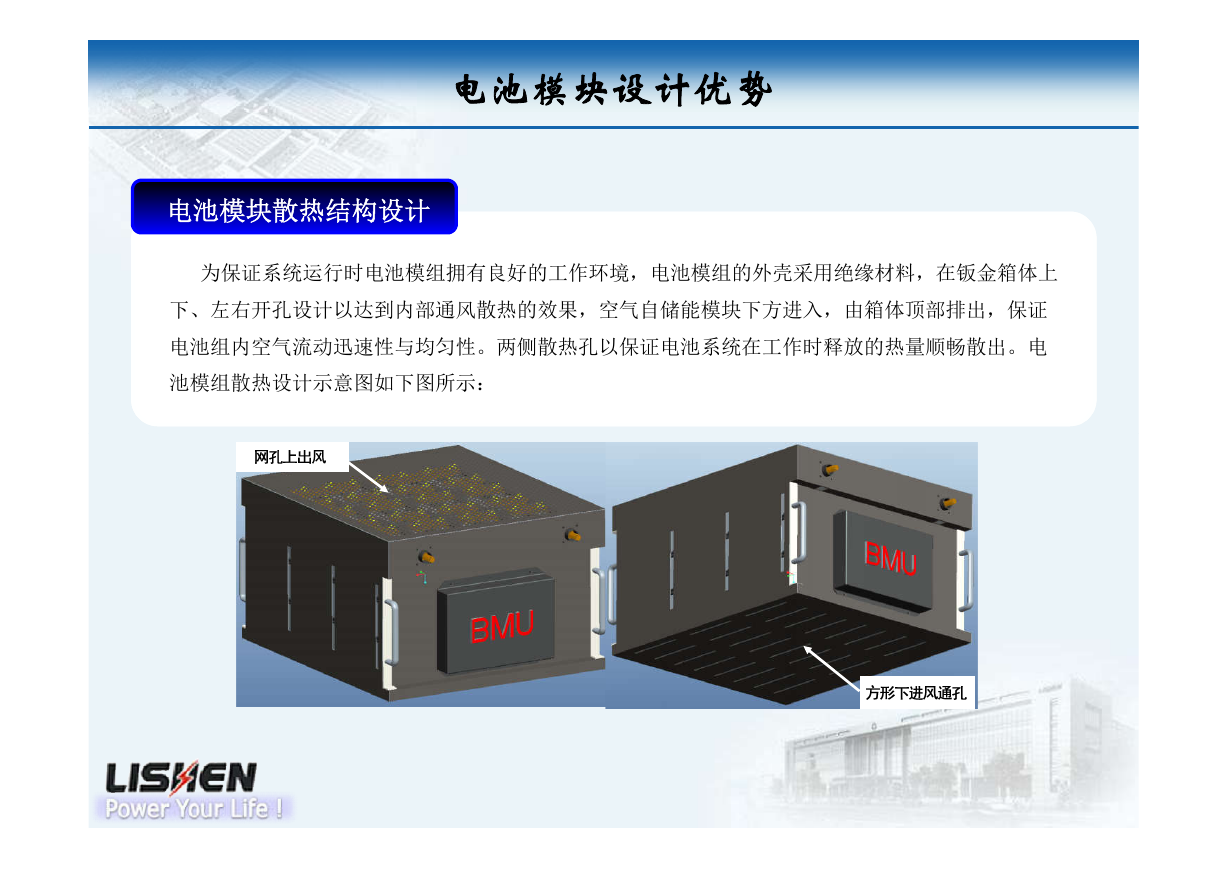

    电池模块设计优势 电池模块散热结构设计 为保证系统运行时电池模组拥有良好的工作环境，电池模组的外壳采用绝缘材料，在钣金箱体上 下、左右开孔设计以达到内部通风散热的效果，空气自储能模块下方进入，由箱体顶部排出，保证 电池组内空气流动迅速性与均匀性。两侧散热孔以保证电池系统在工作时释放的热量顺畅散出。电 池模组散热设计示意图如下图所示：

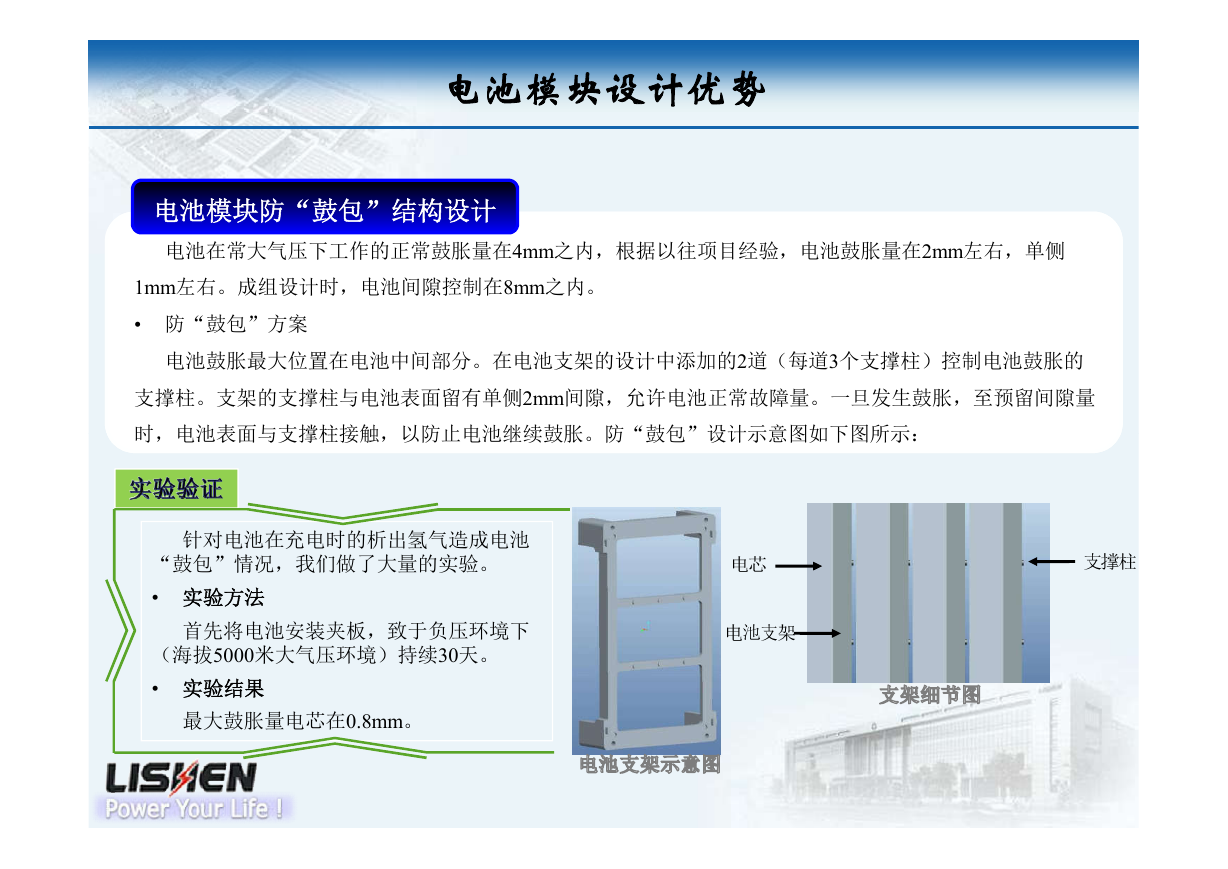

    电池模块设计优势 电池模块防“鼓包”结构设计 电池在常大气压下工作的正常鼓胀量在4mm之内，根据以往项目经验，电池鼓胀量在2mm左右，单侧 1mm左右。成组设计时，电池间隙控制在8mm之内。 • 防“鼓包”方案 电池鼓胀最大位置在电池中间部分。在电池支架的设计中添加的2道（每道3个支撑柱）控制电池鼓胀的 支撑柱。支架的支撑柱与电池表面留有单侧2mm间隙，允许电池正常故障量。一旦发生鼓胀，至预留间隙量 时，电池表面与支撑柱接触，以防止电池继续鼓胀。防“鼓包”设计示意图如下图所示： 时，电池表面与支撑柱接触，以防止电池继续鼓胀。防“鼓包”设计示意图如下图所示： 针对电池在充电时的析出氢气造成电池 “鼓包”情况，我们做了大量的实验。 • 实验方法 首先将电池安装夹板，致于负压环境下 （海拔5000米大气压环境）持续30天。 • 实验结果 最大鼓胀量电芯在0.8mm。
