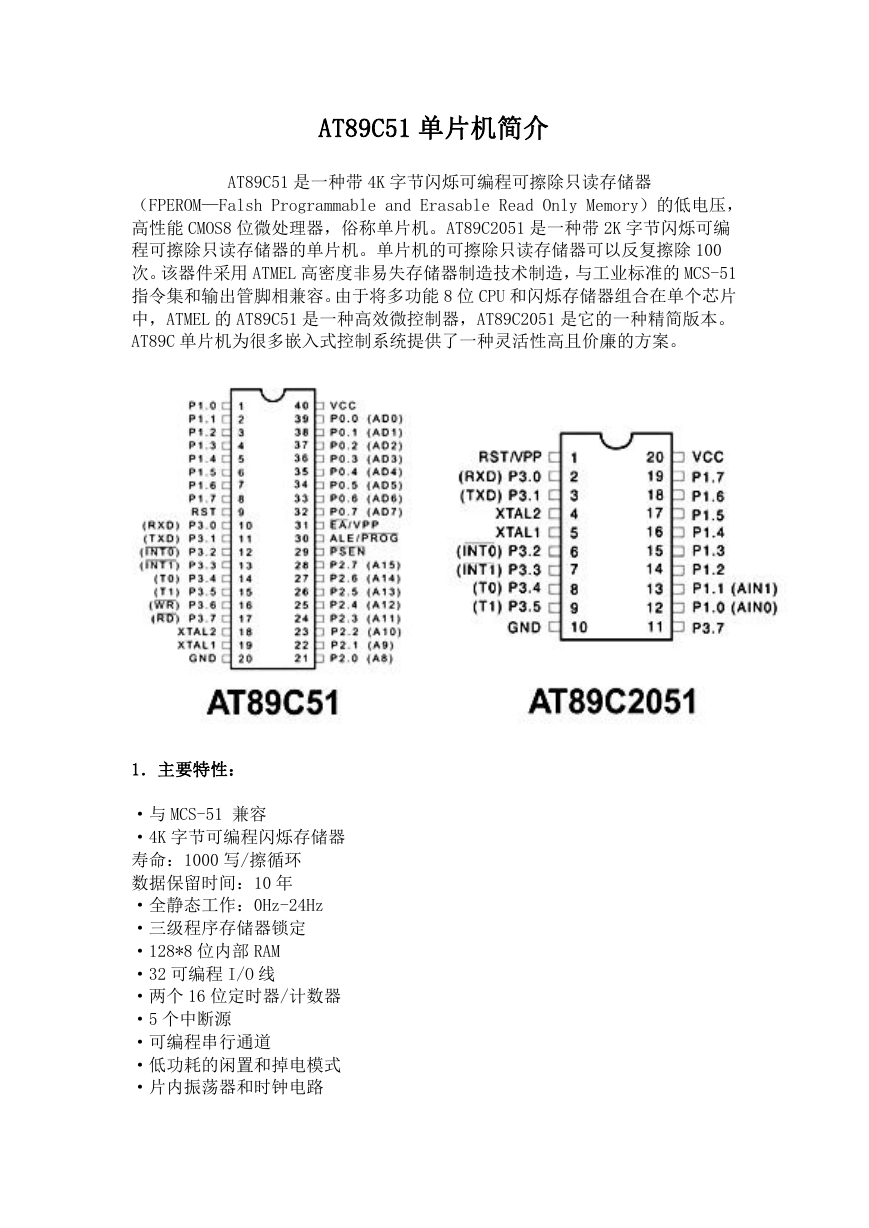

AT89C51 单片机简介 AT89C51 是一种带 4K 字节闪烁可编程可擦除只读存储器 （FPEROM—Falsh Programmable and Erasable Read Only Memory）的低电压， 高性能 CMOS8 位微处理器，俗称单片机。AT89C2051 是一种带 2K 字节闪烁可编 程可擦除只读存储器的单片机。单片机的可擦除只读存储器可以反复擦除 100 次。该器件采用 ATMEL 高密度非易失存储器制造技术制造，与工业标准的 MCS-51 指令集和输出管脚相兼容。由于将多功能 8 位 CPU 和闪烁存储器组合在单个芯片 中，ATMEL 的 AT89C51 是一种高效微控制器，AT89C2051 是它的一种精简版本。 AT89C 单片机为很多嵌入式控制系统提供了一种灵活性高且价廉的方案。 1．主要特性： ·与 MCS-51 兼容 ·4K 字节可编程闪烁存储器 寿命：1000 写/擦循环 数据保留时间：10 年 ·全静态工作：0Hz-24Hz ·三级程序存储器锁定 ·128*8 位内部 RAM ·32 可编程 I/O 线 ·两个 16 位定时器/计数器 ·5 个中断源 ·可编程串行通道 ·低功耗的闲置和掉电模式 ·片内振荡器和时钟电路 

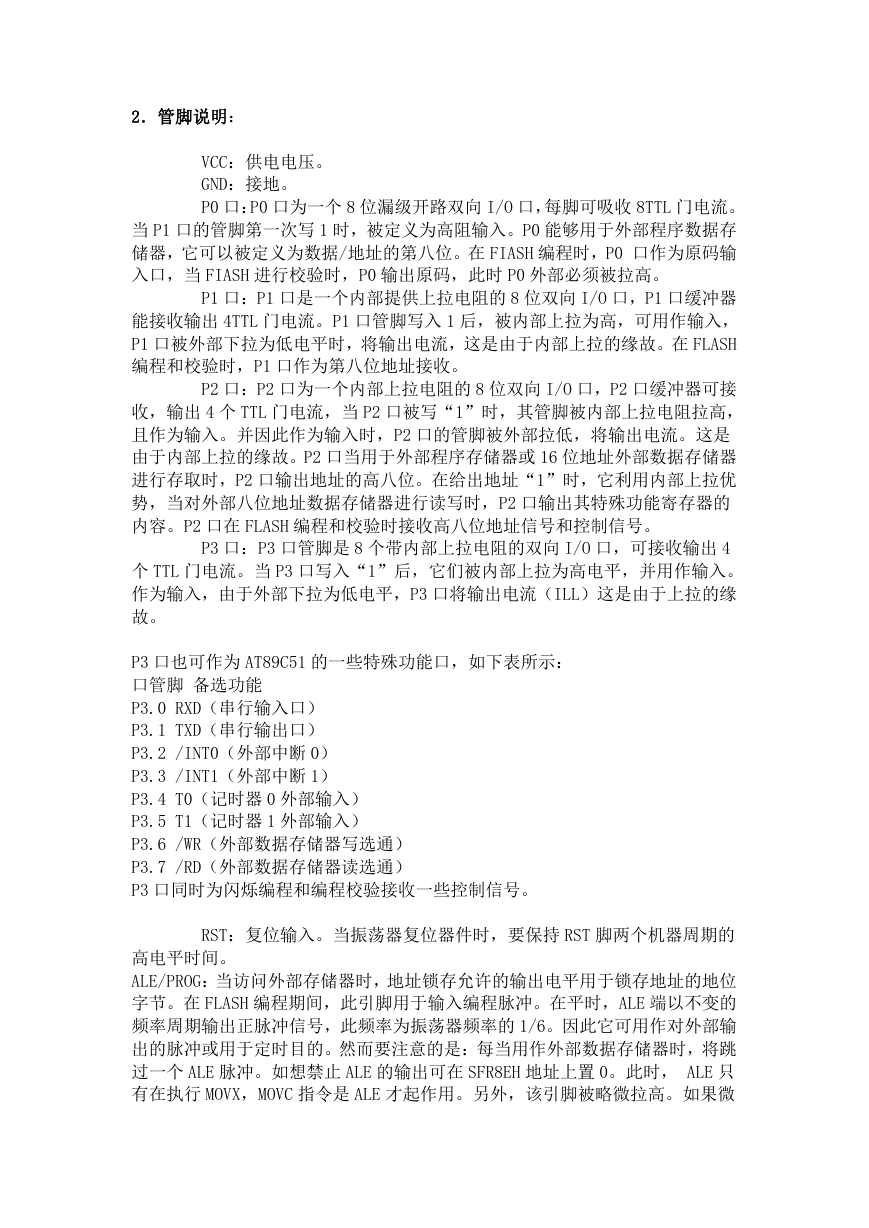

2．管脚说明： VCC：供电电压。 GND：接地。 P0 口：P0 口为一个 8 位漏级开路双向 I/O 口，每脚可吸收 8TTL 门电流。 当 P1 口的管脚第一次写 1 时，被定义为高阻输入。P0 能够用于外部程序数据存 储器，它可以被定义为数据/地址的第八位。在 FIASH 编程时，P0 口作为原码输 入口，当 FIASH 进行校验时，P0 输出原码，此时 P0 外部必须被拉高。 P1 口：P1 口是一个内部提供上拉电阻的 8 位双向 I/O 口，P1 口缓冲器 能接收输出 4TTL 门电流。P1 口管脚写入 1 后，被内部上拉为高，可用作输入， P1 口被外部下拉为低电平时，将输出电流，这是由于内部上拉的缘故。在 FLASH 编程和校验时，P1 口作为第八位地址接收。 P2 口：P2 口为一个内部上拉电阻的 8 位双向 I/O 口，P2 口缓冲器可接 收，输出 4 个 TTL 门电流，当 P2 口被写“1”时，其管脚被内部上拉电阻拉高， 且作为输入。并因此作为输入时，P2 口的管脚被外部拉低，将输出电流。这是 由于内部上拉的缘故。P2 口当用于外部程序存储器或 16 位地址外部数据存储器 进行存取时，P2 口输出地址的高八位。在给出地址“1”时，它利用内部上拉优 势，当对外部八位地址数据存储器进行读写时，P2 口输出其特殊功能寄存器的 内容。P2 口在 FLASH 编程和校验时接收高八位地址信号和控制信号。 P3 口：P3 口管脚是 8 个带内部上拉电阻的双向 I/O 口，可接收输出 4 个 TTL 门电流。当 P3 口写入“1”后，它们被内部上拉为高电平，并用作输入。 作为输入，由于外部下拉为低电平，P3 口将输出电流（ILL）这是由于上拉的缘 故。 P3 口也可作为 AT89C51 的一些特殊功能口，如下表所示： 口管脚 备选功能 P3.0 RXD（串行输入口） P3.1 TXD（串行输出口） P3.2 /INT0（外部中断 0） P3.3 /INT1（外部中断 1） P3.4 T0（记时器 0 外部输入） P3.5 T1（记时器 1 外部输入） P3.6 /WR（外部数据存储器写选通） P3.7 /RD（外部数据存储器读选通） P3 口同时为闪烁编程和编程校验接收一些控制信号。 RST：复位输入。当振荡器复位器件时，要保持 RST 脚两个机器周期的 高电平时间。 ALE/PROG：当访问外部存储器时，地址锁存允许的输出电平用于锁存地址的地位 字节。在 FLASH 编程期间，此引脚用于输入编程脉冲。在平时，ALE 端以不变的 频率周期输出正脉冲信号，此频率为振荡器频率的 1/6。因此它可用作对外部输 出的脉冲或用于定时目的。然而要注意的是：每当用作外部数据存储器时，将跳 过一个 ALE 脉冲。如想禁止 ALE 的输出可在 SFR8EH 地址上置 0。此时， ALE 只 有在执行 MOVX，MOVC 指令是 ALE 才起作用。另外，该引脚被略微拉高。如果微 

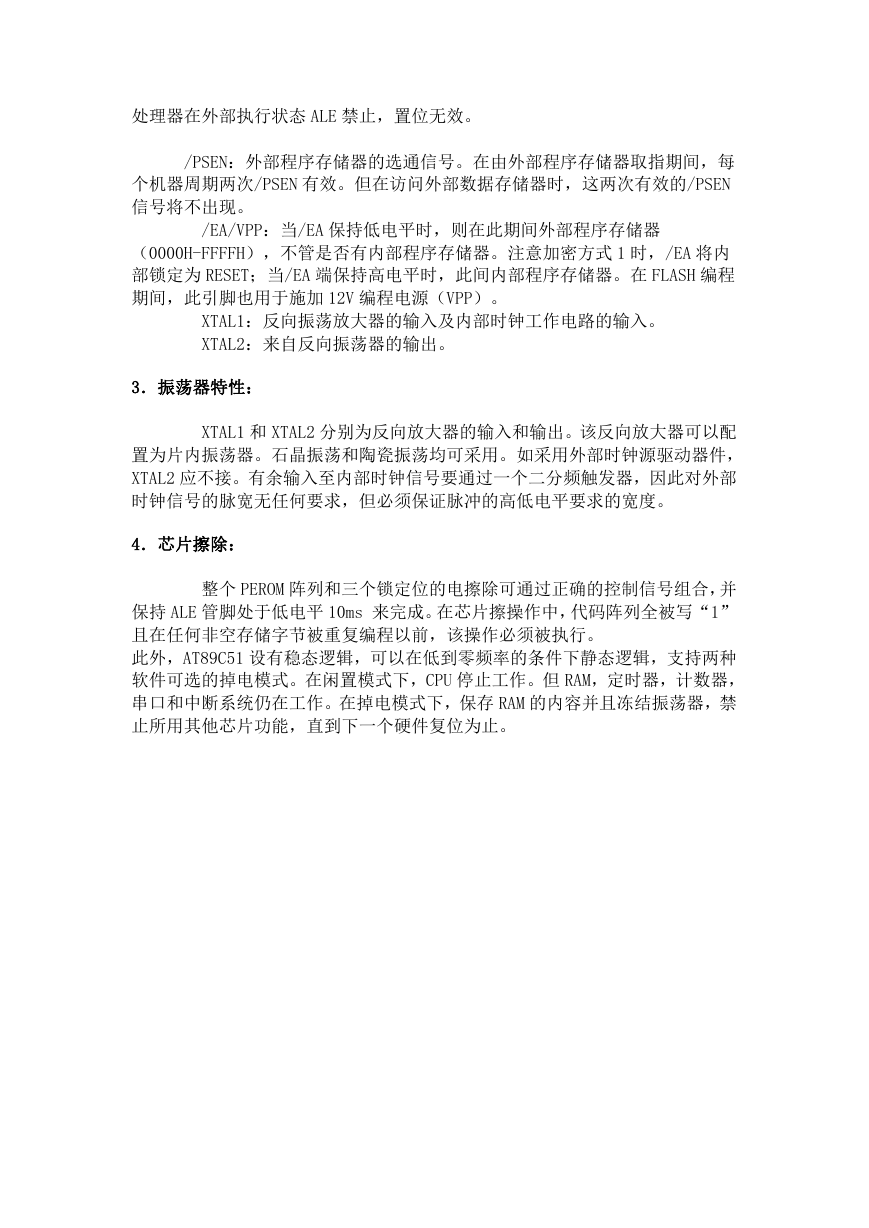

处理器在外部执行状态 ALE 禁止，置位无效。 /PSEN：外部程序存储器的选通信号。在由外部程序存储器取指期间，每 个机器周期两次/PSEN 有效。但在访问外部数据存储器时，这两次有效的/PSEN 信号将不出现。 /EA/VPP：当/EA 保持低电平时，则在此期间外部程序存储器 （0000H-FFFFH），不管是否有内部程序存储器。注意加密方式 1 时，/EA 将内 部锁定为 RESET；当/EA 端保持高电平时，此间内部程序存储器。在 FLASH 编程 期间，此引脚也用于施加 12V 编程电源（VPP）。 XTAL1：反向振荡放大器的输入及内部时钟工作电路的输入。 XTAL2：来自反向振荡器的输出。 3．振荡器特性： XTAL1 和 XTAL2 分别为反向放大器的输入和输出。该反向放大器可以配 置为片内振荡器。石晶振荡和陶瓷振荡均可采用。如采用外部时钟源驱动器件， XTAL2 应不接。有余输入至内部时钟信号要通过一个二分频触发器，因此对外部 时钟信号的脉宽无任何要求，但必须保证脉冲的高低电平要求的宽度。 4．芯片擦除： 整个 PEROM 阵列和三个锁定位的电擦除可通过正确的控制信号组合，并 保持 ALE 管脚处于低电平 10ms 来完成。在芯片擦操作中，代码阵列全被写“1” 且在任何非空存储字节被重复编程以前，该操作必须被执行。 此外，AT89C51 设有稳态逻辑，可以在低到零频率的条件下静态逻辑，支持两种 软件可选的掉电模式。在闲置模式下，CPU 停止工作。但 RAM，定时器，计数器， 串口和中断系统仍在工作。在掉电模式下，保存 RAM 的内容并且冻结振荡器，禁 止所用其他芯片功能，直到下一个硬件复位为止。
