    GH-625B / GH-625M 戶外腕錶式GPS 使用者手冊 Version 1.1

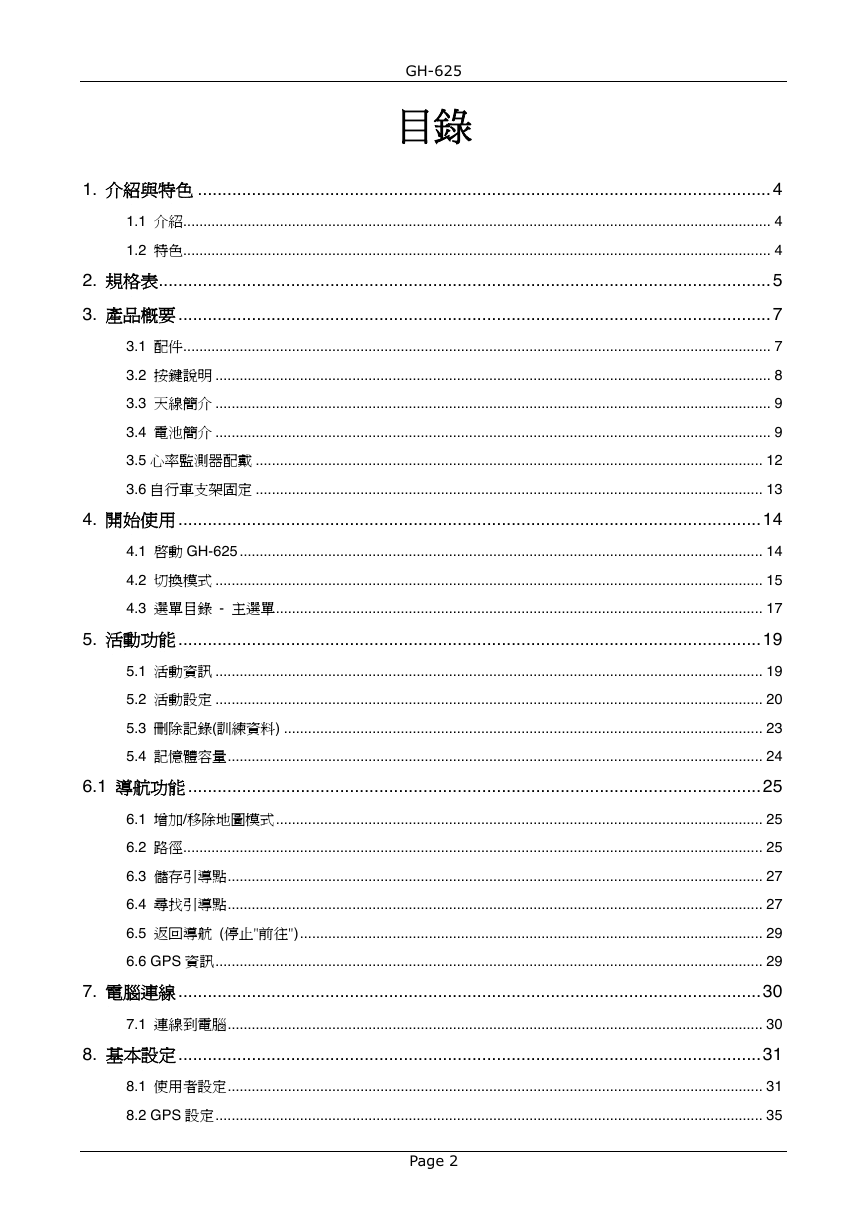

    GH-625 目錄 1. 介紹與特色 .....................................................................................................................4 1.1 介紹.................................................................................................................................................. 4 1.2 特色.................................................................................................................................................. 4 2. 規格表.............................................................................................................................5 3. 產品概要 .........................................................................................................................7 3.1 配件.................................................................................................................................................. 7 3.2 按鍵說明 .......................................................................................................................................... 8 3.3 天線簡介 .......................................................................................................................................... 9 3.4 電池簡介 .......................................................................................................................................... 9 3.5 心率監測器配戴 .............................................................................................................................. 12 3.6 自行車支架固定 .............................................................................................................................. 13 4. 開始使用 .......................................................................................................................14 4.1 啟動 GH-625 .................................................................................................................................. 14 4.2 切換模式 ........................................................................................................................................ 15 4.3 選單目錄 - 主選單......................................................................................................................... 17 5. 活動功能 .......................................................................................................................19 5.1 活動資訊 ........................................................................................................................................ 19 5.2 活動設定 ........................................................................................................................................ 20 5.3 刪除記錄(訓練資料) ....................................................................................................................... 23 5.4 記憶體容量..................................................................................................................................... 24 6.1 導航功能 .....................................................................................................................25 6.1 增加/移除地圖模式......................................................................................................................... 25 6.2 路徑................................................................................................................................................ 25 6.3 儲存引導點..................................................................................................................................... 27 6.4 尋找引導點..................................................................................................................................... 27 6.5 返回導航 (停止"前往")................................................................................................................... 29 6.6 GPS 資訊........................................................................................................................................ 29 7. 電腦連線 .......................................................................................................................30 7.1 連線到電腦..................................................................................................................................... 30 8. 基本設定.......................................................................................................................31 8.1 使用者設定..................................................................................................................................... 31 8.2 GPS 設定........................................................................................................................................ 35 Page 2

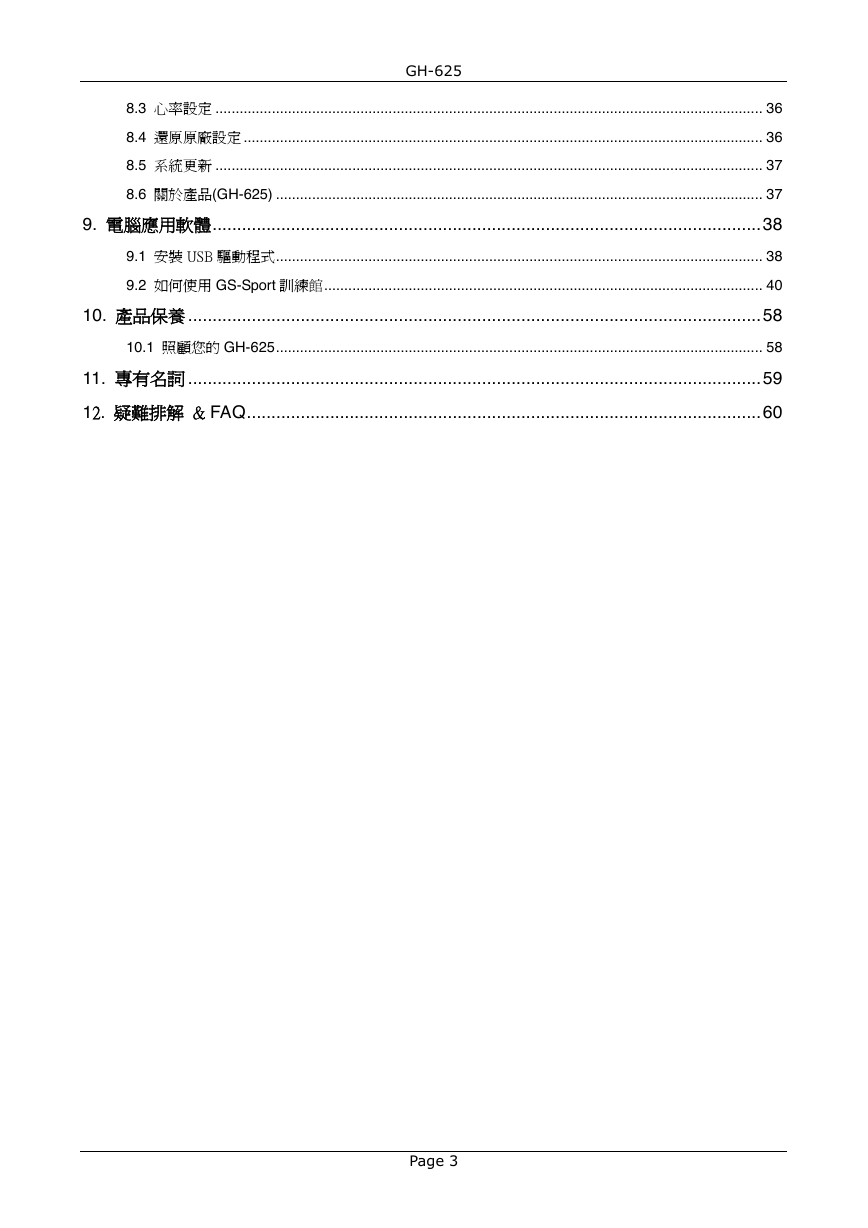

    GH-625 8.3 心率設定 ........................................................................................................................................ 36 8.4 還原原廠設定 ................................................................................................................................. 36 8.5 系統更新 ........................................................................................................................................ 37 8.6 關於產品(GH-625) ......................................................................................................................... 37 9. 電腦應用軟體................................................................................................................38 9.1 安裝 USB 驅動程式......................................................................................................................... 38 9.2 如何使用 GS-Sport 訓練館............................................................................................................. 40 10. 產品保養 .....................................................................................................................58 10.1 照顧您的 GH-625......................................................................................................................... 58 11. 專有名詞 .....................................................................................................................59 12. 疑難排解 & FAQ.........................................................................................................60 Page 3

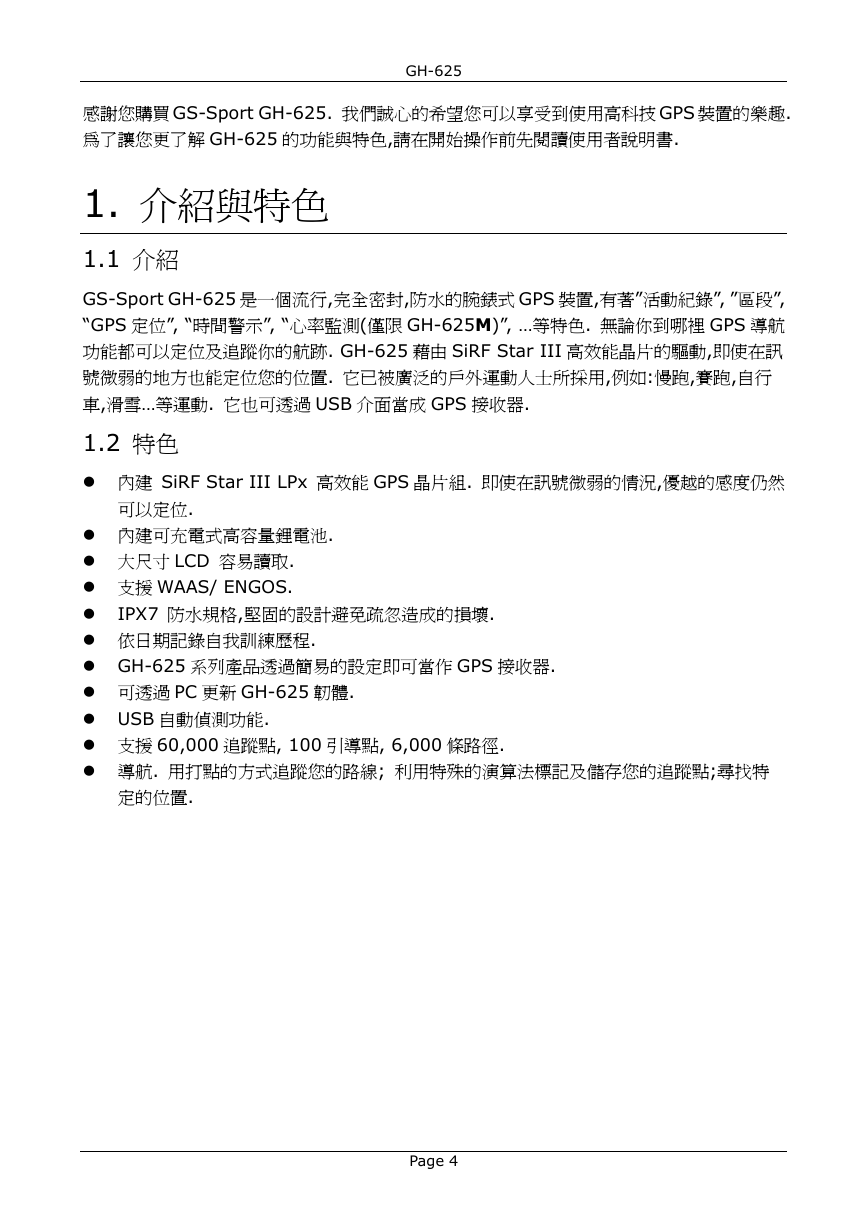

    GH-625 感謝您購買 GS-Sport GH-625. 我們誠心的希望您可以享受到使用高科技 GPS 裝置的樂趣. 為了讓您更了解 GH-625 的功能與特色,請在開始操作前先閱讀使用者說明書. 1. 介紹與特色 1.1 介紹 GS-Sport GH-625 是一個流行,完全密封,防水的腕錶式 GPS 裝置,有著”活動紀錄”, ”區段”, “GPS 定位”, “時間警示”, “心率監測(僅限 GH-625M)”, …等特色. 無論你到哪裡 GPS 導航 功能都可以定位及追蹤你的航跡. GH-625 藉由 SiRF Star III 高效能晶片的驅動,即使在訊 號微弱的地方也能定位您的位置. 它已被廣泛的戶外運動人士所採用,例如:慢跑,賽跑,自行 車,滑雪…等運動. 它也可透過 USB 介面當成 GPS 接收器. 1.2 特色  內建 SiRF Star III LPx 高效能 GPS 晶片組. 即使在訊號微弱的情況,優越的感度仍然 可以定位.  內建可充電式高容量鋰電池.  大尺寸 LCD 容易讀取.  支援 WAAS/ ENGOS.  IPX7 防水規格,堅固的設計避免疏忽造成的損壞.  依日期記錄自我訓練歷程.  GH-625 系列產品透過簡易的設定即可當作 GPS 接收器.  可透過 PC 更新 GH-625 韌體.  USB 自動偵測功能.  支援 60,000 追蹤點, 100 引導點, 6,000 條路徑.  導航. 用打點的方式追蹤您的路線; 利用特殊的演算法標記及儲存您的追蹤點;尋找特 定的位置. Page 4

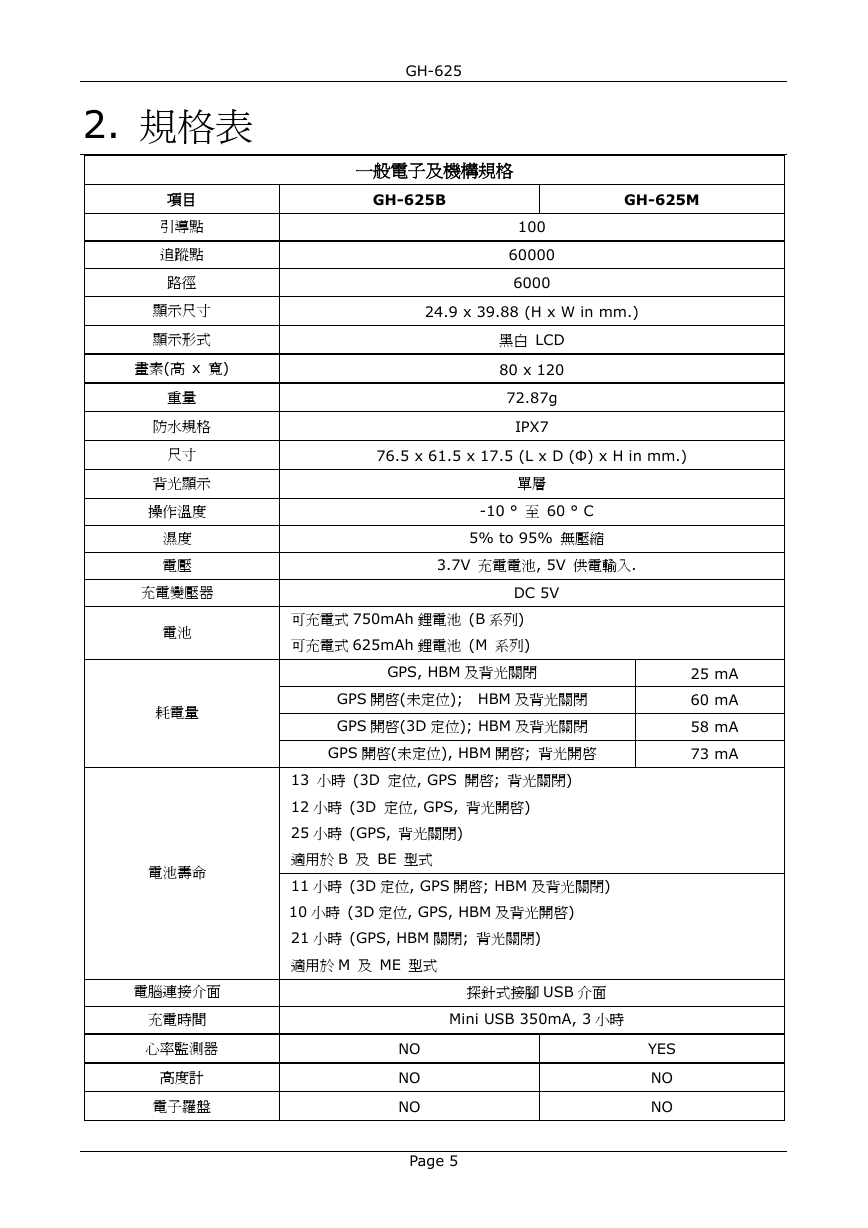

    2. 規格表 GH-625 項目 引導點 追蹤點 路徑 顯示尺寸 顯示形式 畫素(高 x 寬) 重量 防水規格 尺寸 背光顯示 操作溫度 濕度 電壓 充電變壓器 電池 耗電量 電池壽命 電腦連接介面 充電時間 心率監測器 高度計 電子羅盤 一般電子及機構規格 GH-625B GH-625M 100 60000 6000 24.9 x 39.88 (H x W in mm.) 黑白 LCD 80 x 120 72.87g IPX7 76.5 x 61.5 x 17.5 (L x D (Φ)x H in mm.) 單層 -10 ° 至 60 ° C 5% to 95% 無壓縮 3.7V 充電電池, 5V 供電輸入. DC 5V 25 mA 60 mA 58 mA 73 mA 可充電式 750mAh 鋰電池 (B 系列) 可充電式 625mAh 鋰電池 (M 系列) GPS, HBM 及背光關閉 GPS 開啟(未定位); HBM 及背光關閉 GPS 開啟(3D 定位); HBM 及背光關閉 GPS 開啟(未定位), HBM 開啟; 背光開啟 13 小時 (3D 定位, GPS 開啟; 背光關閉) 12 小時 (3D 定位, GPS, 背光開啟) 25 小時 (GPS, 背光關閉) 適用於 B 及 BE 型式 11 小時 (3D 定位, GPS 開啟; HBM 及背光關閉) 10 小時 (3D 定位, GPS, HBM 及背光開啟) 21 小時 (GPS, HBM 關閉; 背光關閉) 適用於 M 及 ME 型式 探針式接腳 USB 介面 Mini USB 350mA, 3 小時 NO NO NO Page 5 YES NO NO

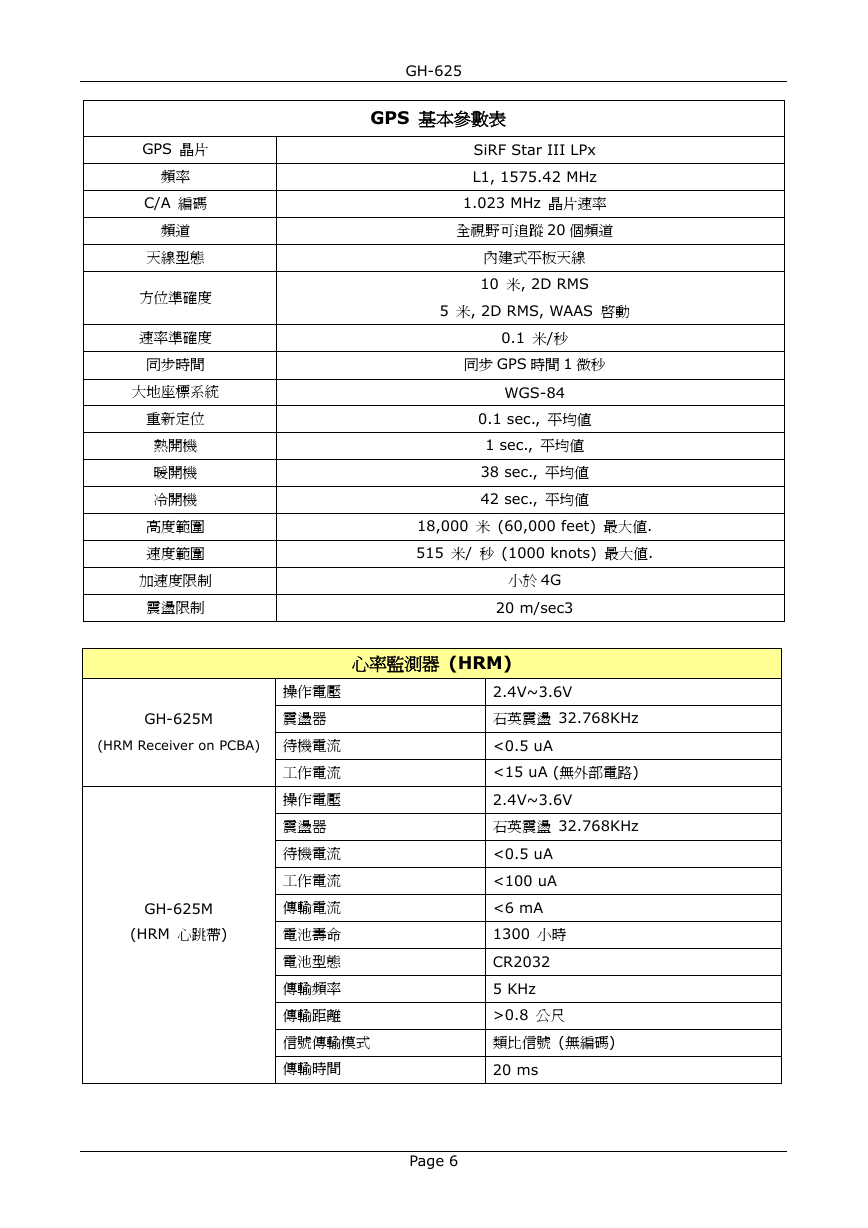

    GPS 晶片 頻率 C/A 編碼 頻道 天線型態 方位準確度 速率準確度 同步時間 大地座標系統 重新定位 熱開機 暖開機 冷開機 高度範圍 速度範圍 加速度限制 震盪限制 GH-625 GPS 基本參數表 SiRF Star III LPx L1, 1575.42 MHz 1.023 MHz 晶片速率 全視野可追蹤 20 個頻道 內建式平板天線 10 米, 2D RMS 5 米, 2D RMS, WAAS 啟動 0.1 米/秒 同步 GPS 時間 1 微秒 WGS-84 0.1 sec., 平均值 1 sec., 平均值 38 sec., 平均值 42 sec., 平均值 18,000 米 (60,000 feet) 最大值. 515 米/ 秒 (1000 knots) 最大值. 小於 4G 20 m/sec3 心率監測器 (HRM) GH-625M (HRM Receiver on PCBA) GH-625M (HRM 心跳帶) 操作電壓 震盪器 待機電流 工作電流 操作電壓 震盪器 待機電流 工作電流 傳輸電流 電池壽命 電池型態 傳輸頻率 傳輸距離 2.4V~3.6V 石英震盪 32.768KHz <0.5 uA <15 uA (無外部電路) 2.4V~3.6V 石英震盪 32.768KHz <0.5 uA <100 uA <6 mA 1300 小時 CR2032 5 KHz >0.8 公尺 信號傳輸模式 傳輸時間 類比信號 (無編碼) 20 ms Page 6

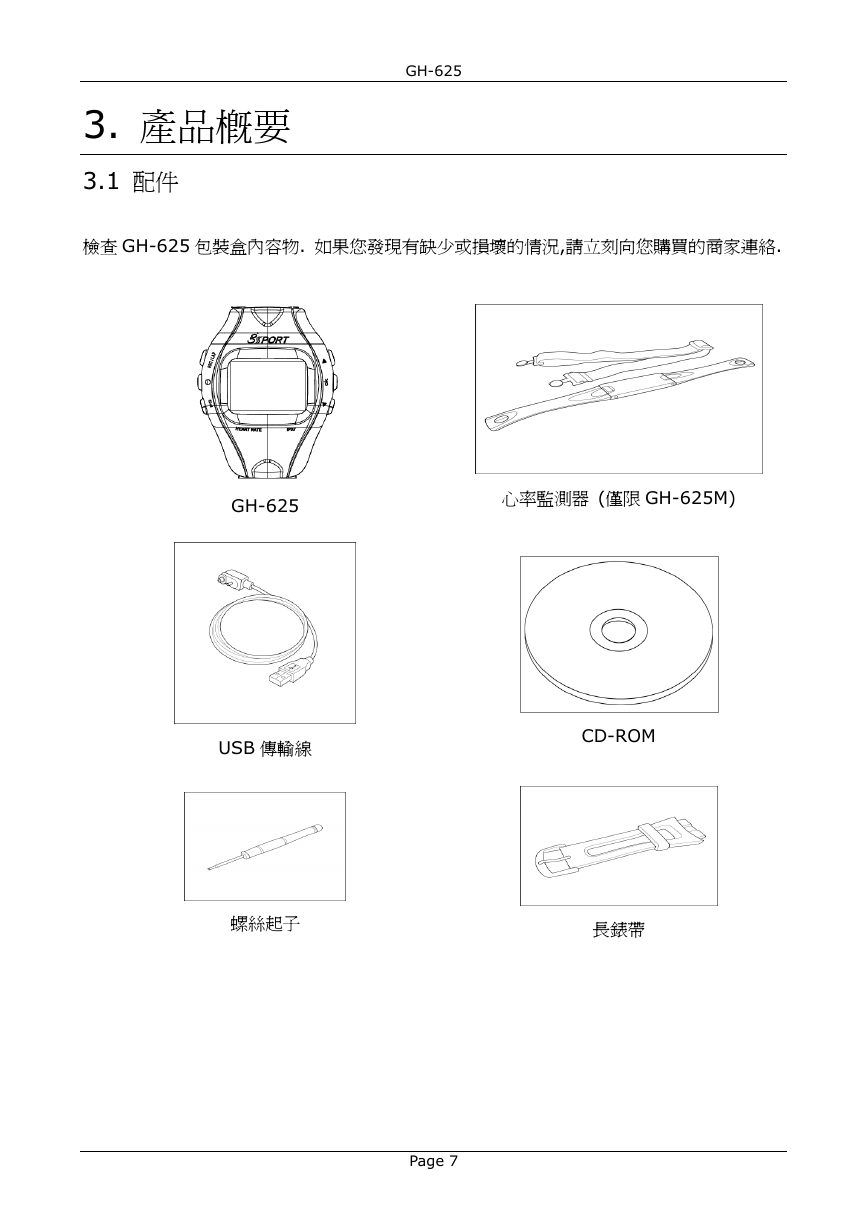

    GH-625 3. 產品概要 3.1 配件 檢查 GH-625 包裝盒內容物. 如果您發現有缺少或損壞的情況,請立刻向您購買的商家連絡. GH-625 心率監測器 (僅限 GH-625M) USB 傳輸線 CD-ROM 螺絲起子 長錶帶 Page 7

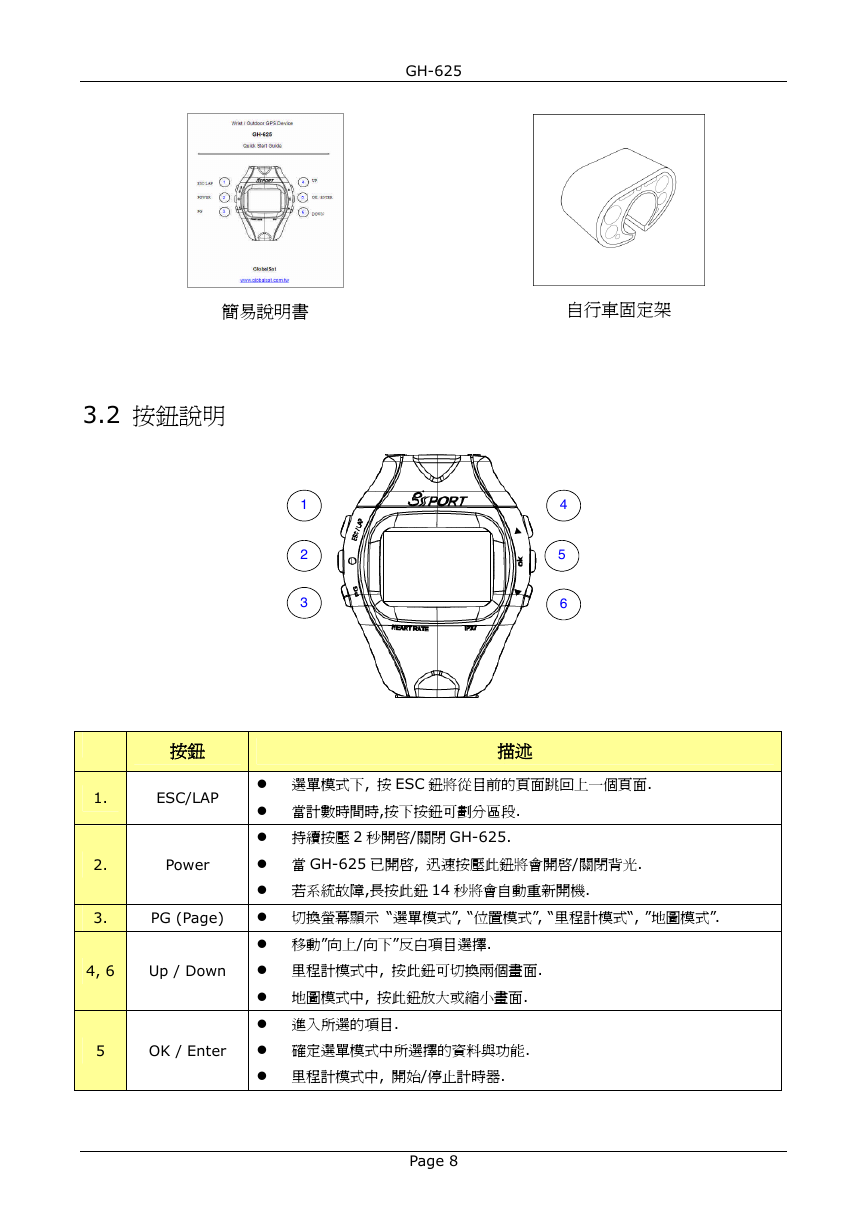

    GH-625 簡易說明書 自行車固定架 3.2 按鈕說明 1 2 3 4 5 6 按鈕 ESC/LAP Power 描述  選單模式下, 按 ESC 鈕將從目前的頁面跳回上一個頁面.  當計數時間時,按下按鈕可劃分區段.  持續按壓 2 秒開啟/關閉 GH-625.  當 GH-625 已開啟, 迅速按壓此鈕將會開啟/關閉背光.  若系統故障,長按此鈕 14 秒將會自動重新開機. PG (Page)  切換螢幕顯示 “選單模式”, “位置模式”, “里程計模式“, ”地圖模式”. 1. 2. 3. 4, 6 Up / Down 5 OK / Enter  移動”向上/向下”反白項目選擇.  里程計模式中, 按此鈕可切換兩個畫面.  地圖模式中, 按此鈕放大或縮小畫面.  進入所選的項目.  確定選單模式中所選擇的資料與功能.  里程計模式中, 開始/停止計時器. Page 8
